【电路】直流问题的3D电阻网络Matlab实现

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

直流电路分析是电学研究的基石，而电阻网络作为电路的基本组成部分，其特性研究贯穿了整个电学发展史。然而，传统的二维电阻网络分析往往忽略了现实世界中导体分布的复杂性，特别是当考虑三维空间中的电阻结构时，分析难度急剧增加。本文旨在深入探讨三维直流电阻网络问题，从理论基础、分析方法到实际应用，剖析其复杂性、挑战性以及重要意义。

一、 三维电阻网络的定义与复杂性

与二维电阻网络不同，三维电阻网络中的电阻元件不再仅限于平面上连接，而是分布在三维空间中，形成一个复杂的立体结构。这种结构在实际应用中十分常见，例如集成电路中的互连线、导电材料中的颗粒分布、甚至是土壤或地质结构中的电阻层。

三维电阻网络的复杂性主要体现在以下几个方面：

1. 连接方式多样化： 三维空间中电阻的连接方式远比二维平面复杂，电阻之间可能存在多种复杂的相互连接，难以用简单的串并联关系进行简化。

2. 节点数量庞大： 为了精确描述三维结构的电阻网络，往往需要大量的节点，使得网络的分析规模急剧增大，计算难度显著提高。

3. 几何形状不规则： 实际应用中的三维电阻网络，其结构往往是不规则的，这使得网络分析难以采用简单的解析方法，需要依赖数值计算或近似方法。

4. 材料属性异质性： 构成电阻网络的材料可能具有不同的电阻率，且可能随温度、频率等因素变化，进一步增加了分析的复杂性。

二、 三维电阻网络的理论基础

分析三维电阻网络的核心仍然是基于基尔霍夫定律和欧姆定律。

1. 基尔霍夫电流定律 (KCL)： 在任何一个节点上，流入节点的电流总和等于流出节点的电流总和。在三维网络中，该定律依然成立，但需要考虑三维空间中电流的流向。

2. 基尔霍夫电压定律 (KVL)： 在任何闭合回路中，电压的代数和为零。在三维网络中，选取合适的闭合回路变得更为复杂，需要根据实际的网络结构进行判断。

3. 欧姆定律 (Ohm's Law)： 电阻两端的电压与流过电阻的电流成正比，其比例系数为电阻值。在三维网络中，需要注意电阻的方向性和电流路径的复杂性。

然而，由于三维网络的复杂性，直接运用上述定律求解网络中的电流和电压往往非常困难。通常需要结合其他数学工具进行分析。

三、 三维电阻网络的分析方法

针对三维电阻网络的复杂性，需要采用多种分析方法，主要可分为以下几类：

1. 节点电压法： 节点电压法是分析复杂电阻网络常用的方法之一。通过选择参考节点，利用KCL在每个节点建立方程，将网络中的节点电压作为未知量，解方程组即可求得所有节点电压。三维网络的节点电压法与二维网络类似，但方程组的规模会显著增大，需要借助计算机进行数值求解。

2. 网孔电流法： 网孔电流法通过选择合适的网孔，利用KVL在每个网孔建立方程，将网孔电流作为未知量，解方程组即可求得所有网孔电流。三维网络的网孔电流法在概念上与二维网络类似，但需要准确定义网孔，这在三维结构中更为复杂。

3. 叠加原理： 叠加原理允许将多个电源作用的复杂电路分解为多个简单电路进行分析，然后将结果叠加得到原电路的解。叠加原理适用于线性电路，在三维网络分析中仍然可以应用。

4. 等效电阻法： 对于一些特殊的三维电阻网络，可以尝试寻找等效电阻，从而将复杂的网络简化。例如，对于具有高度对称性的网络，可能存在可简化为串并联结构的等效电阻。

5. 数值方法： 当解析方法难以求解时，通常需要采用数值方法进行近似求解。例如，有限元法（FEM）可以将三维结构划分为有限个小单元，通过求解单元上的电场和电流，近似得到整个网络的解。有限差分法（FDM）也是一种常用的数值方法，通过离散化微分方程来求解电场和电流分布。

6. 计算机模拟： 随着计算机技术的进步，使用专业的电路仿真软件进行三维电阻网络的模拟变得越来越方便。这些软件通常内置了各种数值求解算法，能够快速准确地分析复杂的电阻网络。

四、 三维电阻网络的应用

三维电阻网络的应用非常广泛，涵盖了多个领域：

1. 集成电路设计： 集成电路中的互连线形成复杂的三维网络，其电阻特性直接影响电路的性能和功耗。分析和优化三维互连网络的电阻，对于提高集成电路的性能至关重要。

2. 导电材料研究： 导电材料中的颗粒分布形成复杂的三维电阻网络，其导电性能受颗粒的大小、形状、分布和接触方式等多种因素影响。研究导电材料的三维电阻网络，有助于理解材料的导电机制和开发新型导电材料。

3. 地球物理勘探： 地球物理勘探利用地下的电阻特性来探测地质结构和矿藏。地下的岩层和矿体可以被视为三维电阻网络，通过分析电阻率的变化，可以推断地下的地质情况。

4. 生物医学工程： 生物组织也具有复杂的电阻特性，例如神经组织中的电信号传导可以被视为三维电阻网络。研究生物组织的三维电阻网络，有助于理解生物体的生理机制，并开发新的诊断和治疗方法。

5. 电化学领域： 在电化学领域，电极和电解质的界面可以看作复杂的三维电阻网络，其特性直接影响电池和电解槽的性能。研究电化学领域中的三维电阻网络，有助于开发高性能的电化学器件。

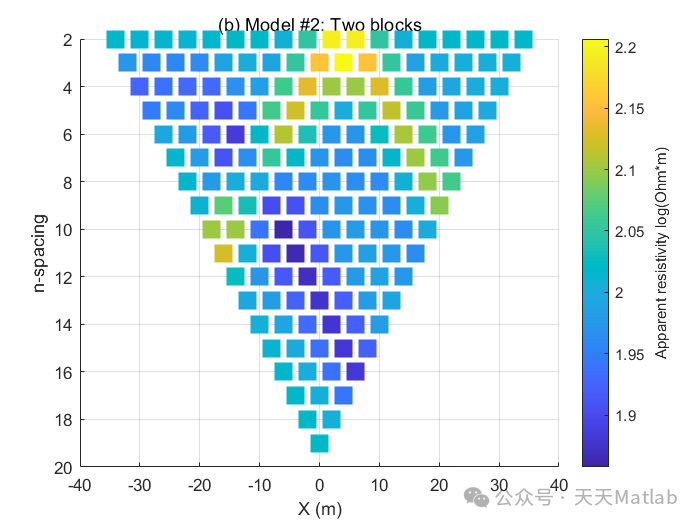

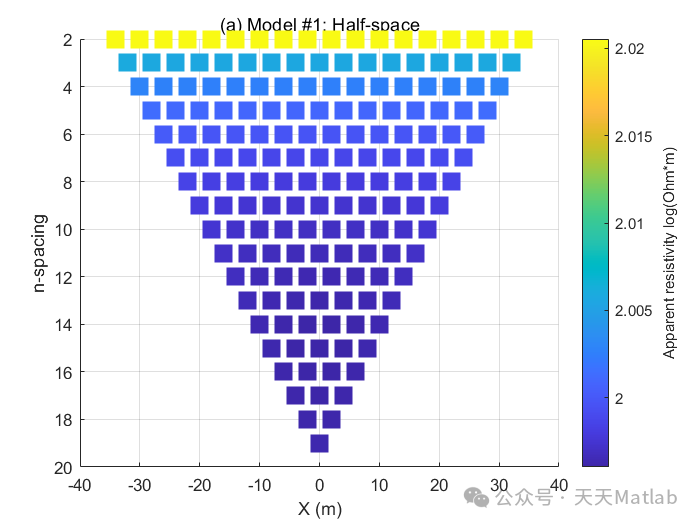

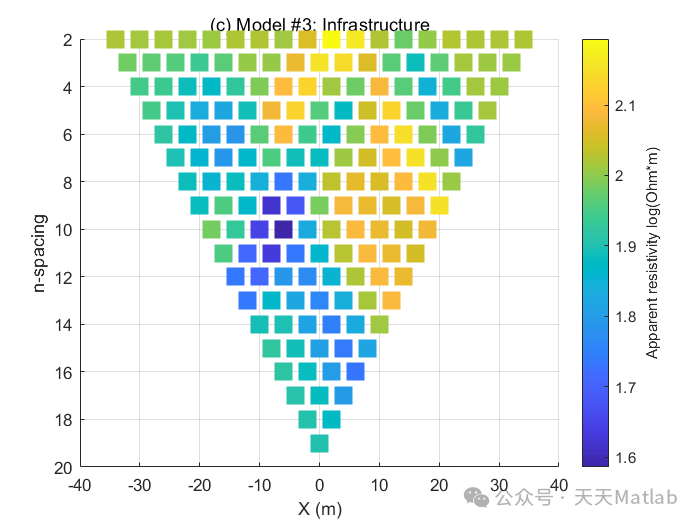

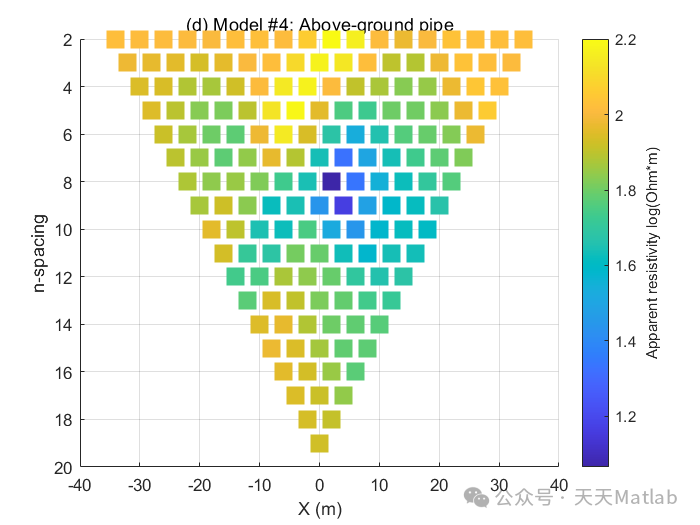

⛳️ 运行结果

🔗 参考文献
