【电能信号质量检测】基于HHT暂态电能质量多扰动信号检测复杂暂降（幅值）附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥内容介绍

电力系统稳定运行对国民经济和社会发展至关重要。然而，电能质量问题日益突出，其中暂态电能质量扰动，特别是复杂暂降，对电力系统安全可靠运行构成严重威胁。传统的暂态电能质量扰动检测方法在面对多扰动叠加、信号噪声干扰等复杂情况时，准确性和有效性往往受到限制。希尔伯特-黄变换(HHT)方法作为一种自适应的非线性信号处理技术，凭借其优异的时频分析能力，为复杂暂降的精确检测提供了新的途径。本文将深入探讨基于HHT的暂态电能质量多扰动信号检测方法，重点分析其在复杂暂降幅值识别中的应用。

一、 暂态电能质量扰动及复杂暂降特征分析

暂态电能质量扰动是指持续时间较短（通常小于1s）的电压或电流波动，其主要类型包括暂降、暂升、间断、电压波动和谐波畸变等。其中，暂降是电力系统中最常见也是危害最大的一种暂态扰动，表现为电压幅值的下降。复杂暂降是指多个不同幅度、持续时间和形状的暂降叠加在一起，形成复杂的波形，增加了检测和识别难度。其特征表现为：

1. 多扰动叠加:

    复杂暂降并非单一的电压下降，而是由多个暂降事件叠加而成，彼此之间可能存在时间上的重叠或间隔。

2. 幅值变化多样:

    复杂暂降的幅值变化非线性且不规则，可能出现多次幅值下降和回升，难以用简单的数学模型描述。

3. 持续时间不确定:

    复杂暂降的持续时间较长且不规则，难以通过简单的阈值判断来识别。

4. 噪声干扰:

    实测电能质量信号不可避免地包含各种噪声，进一步增加了复杂暂降识别的难度。

二、 HHT方法在暂态电能质量扰动检测中的应用

HHT方法的核心是经验模态分解(EMD)和希尔伯特变换(HT)。EMD将非线性非平稳信号分解成一系列具有不同时间尺度的本征模态函数(IMF)，每个IMF代表信号的一个固有振动模式。HT则将IMF变换到时频域，得到其瞬时频率和瞬时幅值。通过对IMF的时频特征分析，可以有效地识别和提取暂态电能质量扰动信息。

HHT方法在处理复杂暂降信号方面的优势在于：

1. 自适应性:

    EMD无需预先设定基函数，可以自适应地分解信号，尤其适用于非线性非平稳信号的处理。

2. 高分辨率:

    HHT具有较高的时频分辨率，可以准确地识别和定位暂态电能质量扰动事件。

3. 抗噪声能力:

    HHT对噪声有一定的鲁棒性，可以有效地抑制噪声干扰，提高检测精度。

三、 基于HHT的复杂暂降幅值识别方法

针对复杂暂降幅值识别，基于HHT的方法主要步骤如下：

1. 信号预处理:

    对采集到的电能质量信号进行预处理，例如滤波、去噪等，以减少噪声的影响。

2. EMD分解:

    利用EMD将预处理后的信号分解成一系列IMF。低频IMF通常包含信号的主要趋势信息，而高频IMF则包含细节信息和噪声。

3. IMF筛选:

    根据IMF的时频特征，筛选出包含复杂暂降信息的IMF。通常，包含复杂暂降信息的IMF在时频图上表现为明显的能量集中区域。

4. 瞬时幅值提取:

    对筛选出的IMF进行HT变换，得到其瞬时频率和瞬时幅值。瞬时幅值反映了复杂暂降的幅值变化情况。

5. 幅值识别:

    根据瞬时幅值的下降程度和持续时间，识别复杂暂降的幅值。可以设定一定的阈值，根据瞬时幅值与阈值的比较来判断是否发生复杂暂降，以及确定其幅值大小。 此外，可以结合其他特征参数，例如暂降持续时间、下降斜率等，提高识别的准确性。

6. 结果后处理:

    对识别的结果进行后处理，例如去除非法值、合并相邻的暂降事件等，以提高识别结果的可靠性。

四、 结论与展望

本文论述了基于HHT方法检测暂态电能质量多扰动信号，特别是复杂暂降幅值识别的方法。HHT方法凭借其自适应性和高时频分辨率，有效解决了传统方法在处理复杂暂降信号时存在的难题。然而，EMD方法的模态混叠问题仍然是需要进一步研究的课题。未来研究可以考虑结合其他先进的信号处理技术，例如小波变换、神经网络等，进一步提高复杂暂降检测的准确性和鲁棒性，为保障电力系统安全稳定运行提供更可靠的技术支持。 此外，针对不同类型的复杂暂降，需要建立更加完善的特征提取和识别模型，以实现更高效、更精确的检测。 最后，大数据分析和机器学习技术的引入，将进一步提升复杂暂降分析的智能化水平。

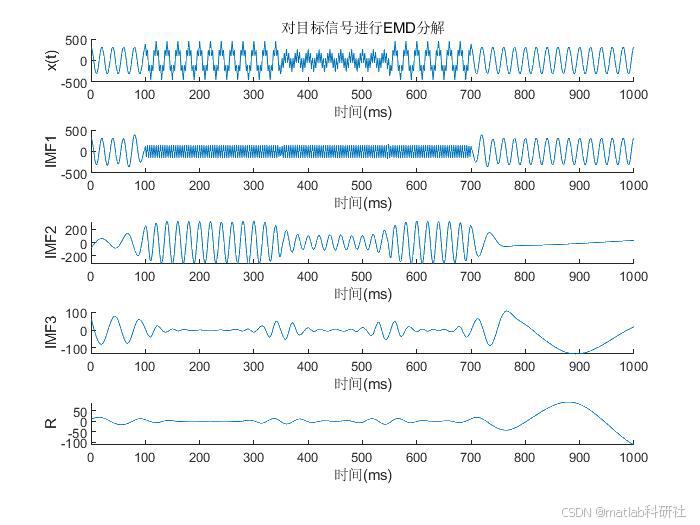

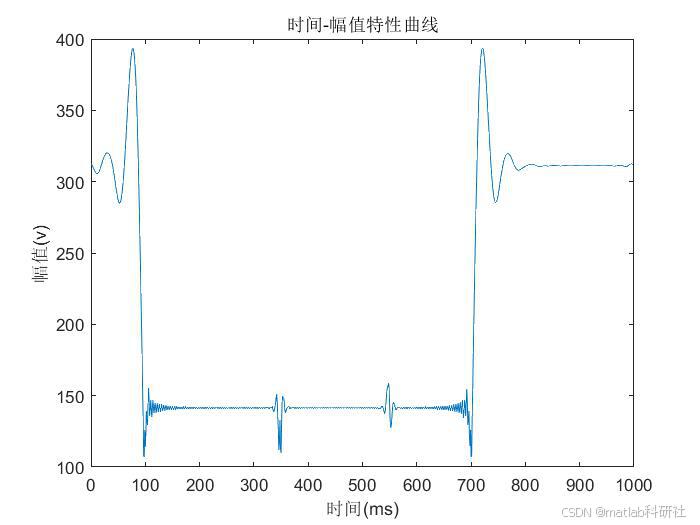

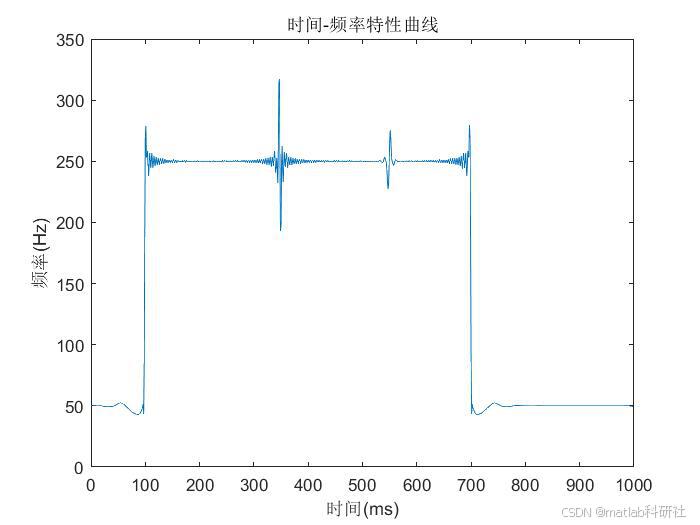

⛳️ 运行结果
