雷达系统作为现代战场和民用领域的关键信息获取手段，其有效性在很大程度上依赖于对目标回波的精确接收和处理。然而，外部环境中的电磁干扰，特别是针对雷达射频端的噪声干扰，对雷达性能构成严峻挑战。本文深入探讨了对雷达射频端实施射频噪声干扰的技术原理、干扰模式、对目标回波的影响机理以及相应的对抗策略。通过对射频噪声干扰的本质、传播特性以及与雷达信号处理过程的相互作用进行详细分析，旨在揭示干扰对雷达探测性能的影响规律，并为雷达抗干扰技术的发展提供理论支撑和技术借鉴。

引言

在日益复杂的电磁环境中，雷达系统不仅要面对自然界的噪声，更要应对来自敌方或友方的有意或无意的人为干扰。其中，针对雷达射频端的射频噪声干扰，因其直接作用于雷达接收链路的最前端，往往能产生显著的干扰效果，严重影响雷达对目标的探测、跟踪和识别能力。射频噪声干扰通过向雷达接收天线注入额外的、无用的能量，抬高接收机的噪声底，降低信噪比（SNR），从而使得目标回波信号淹没在干扰噪声之中，导致虚警、漏警或航迹中断等问题。

本文将从射频噪声干扰的基本原理出发，系统分析其对雷达接收机、信号处理链条以及最终的目标回波显示和信息提取的影响。通过对不同干扰模式下干扰信号的特性、与雷达发射信号和目标回波的相互作用进行详细阐述，揭示射频噪声干扰对雷达性能劣化机理的本质。同时，本文也将对雷达抗噪声干扰技术进行初步探讨，为提高雷达在复杂电磁环境下的生存能力提供思路。

射频噪声干扰的基本原理

射频噪声干扰是指通过外部发射装置向雷达接收天线方向发射特定频率范围内的噪声信号，从而对雷达正常工作构成干扰的一种电子战手段。其核心在于产生具有一定带宽、功率谱密度的随机噪声信号，并将其有效地注入雷达的接收链路。

噪声信号的特性：射频噪声干扰通常具有以下特性：
- 随机性：
  信号的瞬时幅度和相位在一定范围内随机变化，缺乏规律性。
- 带宽：
  干扰信号的频谱可能覆盖雷达工作频率的整个带宽，或者聚焦于雷达接收带宽内的某个子带。
- 功率谱密度：
  干扰信号的功率在频率上的分布。均匀分布的称为白噪声，非均匀分布的称为有色噪声。
- 功率：
  干扰信号的功率是衡量其干扰能力的重要指标。干扰功率越大，对雷达接收机的噪声底抬高越显著。
干扰的实施方式：射频噪声干扰可以通过多种方式实施，常见的包括：
- 压制式干扰：
  干扰信号的功率远大于目标回波功率，旨在完全淹没目标回波。
- 欺骗式干扰：
  干扰信号通过模仿目标回波的特性，试图诱骗雷达产生错误的航迹或目标信息。虽然本文主要讨论噪声干扰，但值得注意的是，一些欺骗式干扰也可能包含噪声成分。
- 阻塞式干扰：
  干扰信号的功率巨大，直接使得雷达接收机饱和，无法正常工作。
干扰对射频端的直接影响：射频噪声干扰直接作用于雷达接收机的射频前端（RF Front-end），包括天线、低噪声放大器（LNA）和混频器等。
- 天线：
  天线是雷达接收外部电磁波的端口，同时也接收来自干扰源的噪声信号。
- 低噪声放大器（LNA）：
  LNA是接收链路的第一级放大器，其作用是将微弱的目标回波信号进行放大。射频噪声干扰会与目标回波一起被LNA放大，显著增加LNA输出端的噪声功率。LNA的噪声系数（Noise Figure, NF）对雷达系统的总噪声水平有重要影响。干扰信号的引入会有效提高接收机的总噪声系数，从而降低信噪比。
- 混频器：
  混频器将射频信号下变频到中频（IF）或基带进行后续处理。射频噪声干扰会随同目标回波一起进入混频器，并被混频到中频或基带。

射频噪声干扰对雷达目标回波的影响机理

射频噪声干扰对雷达目标回波的影响是一个多层次、多环节的过程，其核心在于干扰噪声与目标回波信号的相互作用，并最终影响雷达的信号处理和目标检测能力。

信噪比（SNR）的降低：这是射频噪声干扰最直接也是最主要的影响。雷达接收到的信号功率主要由目标回波功率和各种噪声功率组成。理想情况下，噪声主要来源于雷达接收机自身的内部噪声。然而，射频噪声干扰引入了额外的噪声功率，导致总的噪声功率显著增加。根据信噪比的定义：𝑆𝑁𝑅=𝑆𝑖𝑔𝑛𝑎𝑙𝑃𝑜𝑤𝑒𝑟𝑁𝑜𝑖𝑠𝑒𝑃𝑜𝑤𝑒𝑟SNR=NoisePowerSignalPower，在信号功率不变的情况下，噪声功率的增加必然导致信噪比的下降。雷达对目标的检测能力与信噪比密切相关，信噪比越高，检测概率越大，虚警概率越小。射频噪声干扰导致信噪比下降，使得雷达检测到目标回波的概率降低，或者在相同的检测概率下，虚警概率显著升高。
目标回波淹没：当射频噪声干扰的功率足够大时，目标回波信号可能会完全淹没在干扰噪声之中。在雷达接收机输出端，目标回波信号的幅度可能低于噪声的波动幅度，使得信号处理模块无法有效区分目标回波和噪声。这表现为雷达屏幕上目标回波的能量点变弱甚至消失，导致漏警。
距离模糊和速度模糊的加剧（在某些波形下）：虽然噪声本身不具备周期性，但在某些复杂的雷达波形（如脉冲多普勒雷达）下，强噪声可能会与雷达发射脉冲的副瓣或相邻脉冲产生虚假的相关峰，从而引入距离模糊或速度模糊。这使得雷达对目标的距离和速度测量出现误差，甚至产生错误的航迹。
CFAR（恒虚警率）处理失效：现代雷达通常采用CFAR技术来自动调节检测门限，以在复杂的背景噪声和杂波环境中保持恒定的虚警率。CFAR处理器通过估计局部区域的噪声或杂波功率来确定检测门限。然而，当存在强烈的射频噪声干扰时，CFAR处理器可能将干扰噪声误认为目标回波，导致检测门限被大幅抬高，从而使得真实的目标回波被抑制，产生漏警。或者，干扰噪声的特性与背景噪声或杂波不同，导致CFAR处理器无法准确估计噪声水平，虚警率无法得到有效控制。
对信号处理模块的影响：射频噪声干扰会贯穿整个雷达信号处理链条。
- 脉冲压缩：
  在采用脉冲压缩技术的雷达中，接收到的回波信号需要与参考信号进行匹配滤波。噪声干扰会与目标回波一起进入匹配滤波器，在输出端产生噪声的卷积。虽然匹配滤波器能够对信号进行压缩以提高信噪比，但干扰噪声的存在会降低压缩增益的有效性，并增加输出端的噪声功率。
- 多普勒处理：
  对于脉冲多普勒雷达，目标回波需要进行多普勒滤波以提取目标的径向速度信息。强烈的射频噪声干扰可能会在多普勒滤波器组中产生噪声峰，掩盖目标的多普勒信息，或者产生虚假的多普勒响应。
- 目标检测与跟踪：
  在目标检测阶段，基于检测门限对处理后的信号进行判决。信噪比的降低使得目标回波低于检测门限，导致漏警。在目标跟踪阶段，基于检测到的目标点迹进行航迹关联和预测。干扰引起的虚警或漏警会导致跟踪中断或航迹丢失。

观测雷达目标回波干扰情况

对雷达目标回波干扰情况的观测是一个系统性的过程，通常需要借助专业的雷达测试设备和分析方法。

干扰前后的对比观测：
最直观的观测方法是在有干扰和无干扰的情况下对比雷达的目标回波显示。在无干扰环境下，雷达应能清晰地显示目标回波的能量点，并能稳定地跟踪目标。在实施射频噪声干扰后，观察目标回波能量点的变化：是否变弱？是否消失？是否出现虚假的能量点？航迹是否中断或不稳定？
接收机输出信号分析：

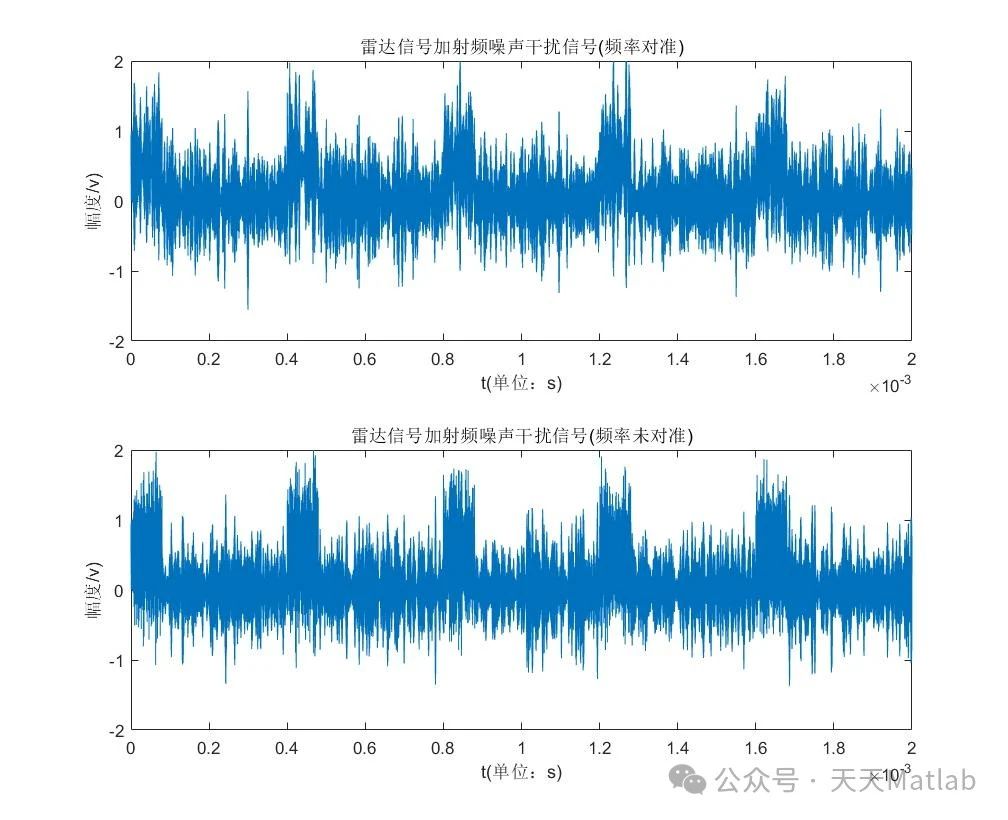

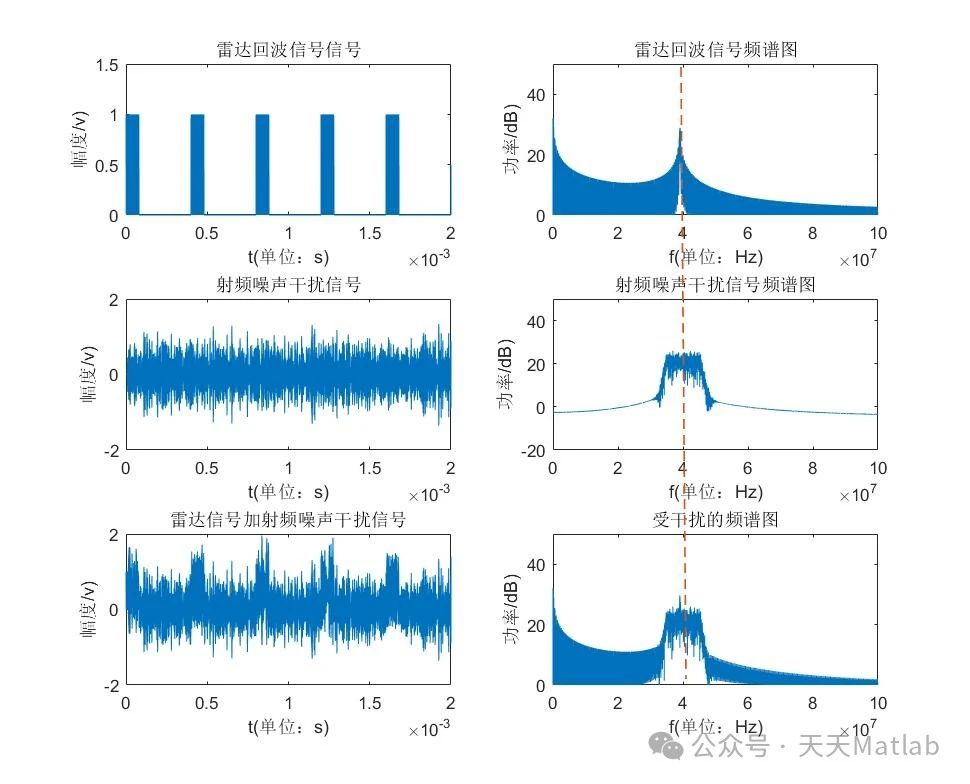

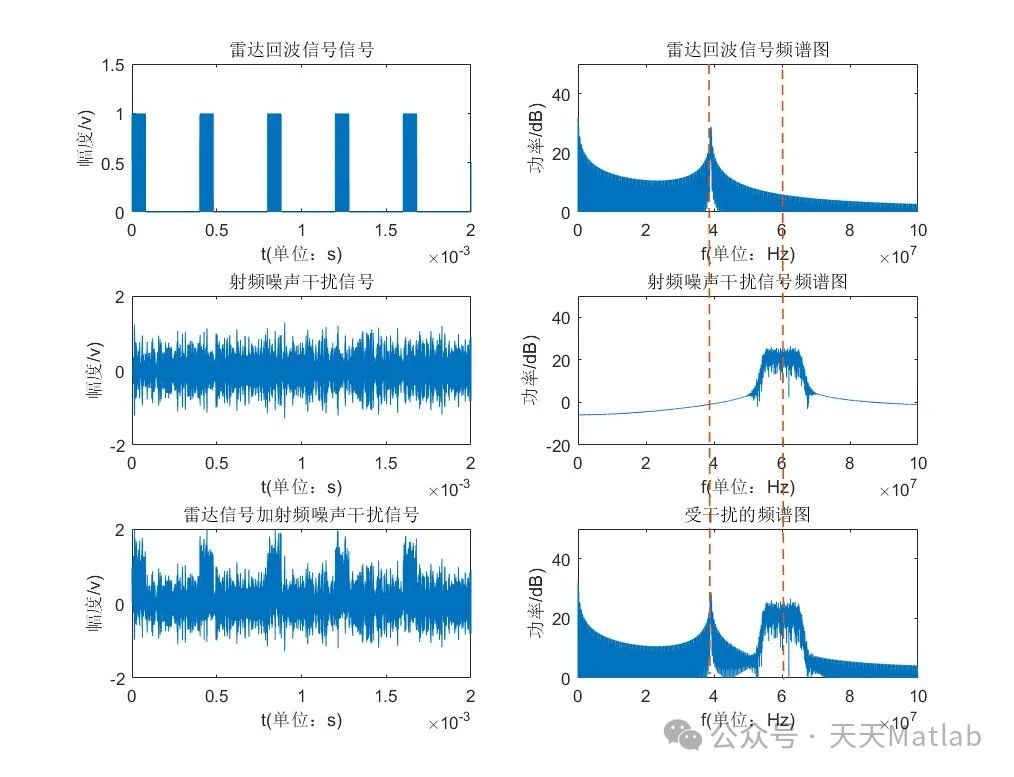

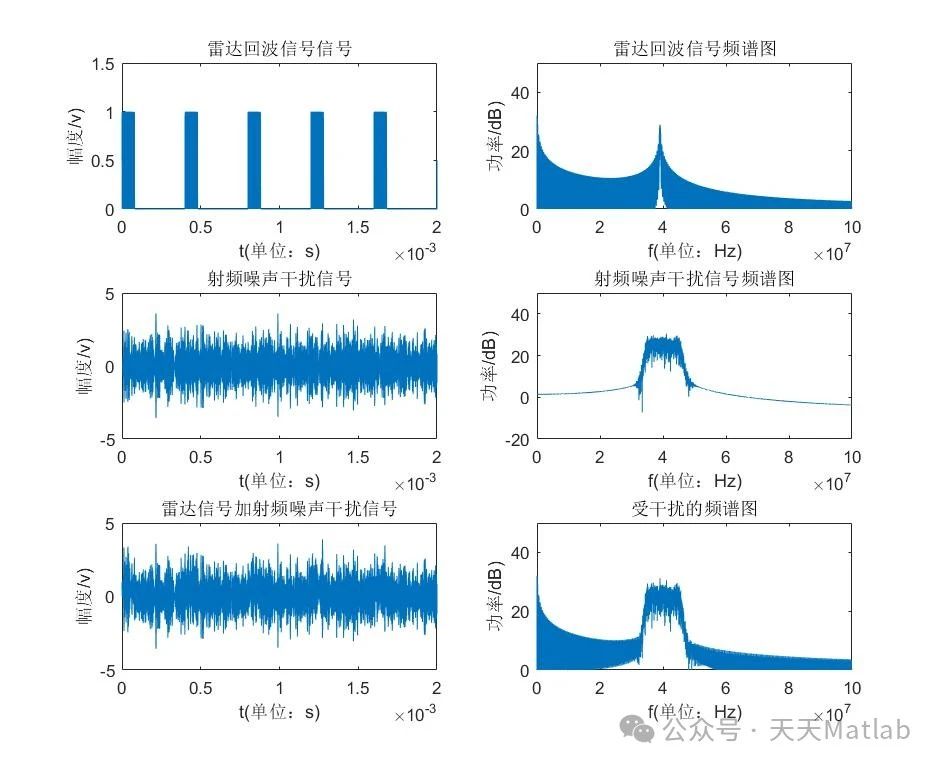

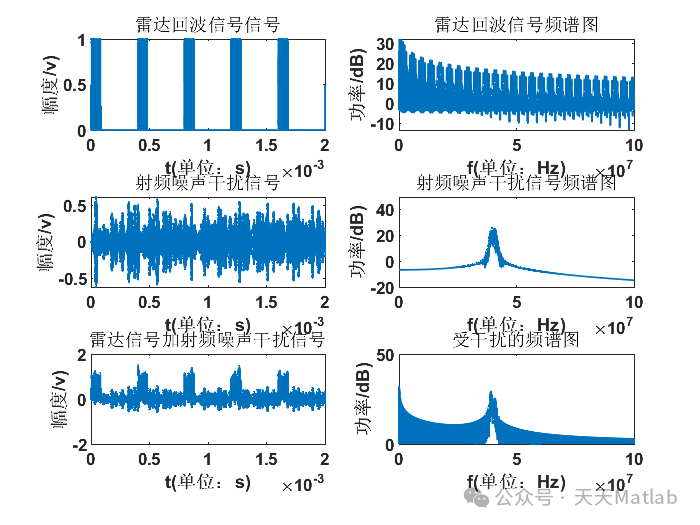

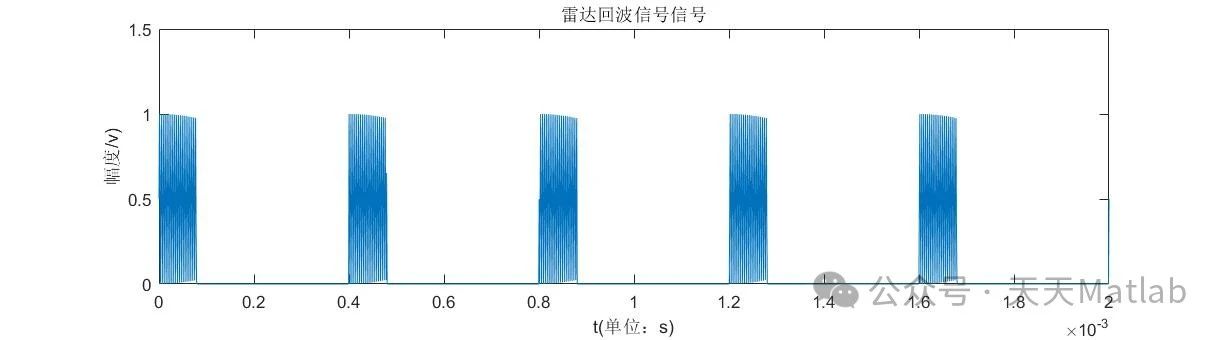

通过连接示波器或频谱分析仪等设备，直接观测雷达接收机射频端、中频端或基带端的信号波形和频谱。在无干扰情况下，可以看到目标回波的信号特征（如脉冲波形或多普勒频谱）。在存在干扰时，可以看到噪声信号的叠加，噪声功率的增加，以及目标回波信号淹没在噪声中的现象。
信噪比测量：
通过测量接收到的目标回波功率和噪声功率，计算信噪比。对比有无干扰时的信噪比，可以定量地评估干扰的影响程度。
目标检测概率和虚警概率的测量：
通过统计在一定观测时间内，雷达检测到目标的次数和虚警的次数，计算检测概率和虚警概率。在干扰条件下，通常可以看到检测概率下降和虚警概率升高。
航迹跟踪性能评估：
记录雷达对目标的跟踪情况，包括航迹的稳定性、跟踪中断次数、跟踪误差等。干扰会导致航迹中断或误差增加。
使用专业的雷达干扰评估系统：
专业的雷达干扰评估系统能够模拟不同类型的干扰信号，并与雷达系统进行接口，实时监测和记录雷达的性能参数，如信噪比、检测概率、跟踪精度等，从而进行更全面和精确的评估。

雷达抗噪声干扰策略

为了应对射频噪声干扰，雷达系统需要采取一系列抗干扰技术。这些技术可以在雷达设计的各个层面实施。

提高接收机抗饱和能力和动态范围：
强大的干扰信号可能导致接收机前端饱和，使其无法正常工作。提高接收机的抗饱和能力和动态范围可以使其在强干扰环境下仍能保持一定的性能。
改进天线方向性或采用自适应抗干扰天线：
高方向性的天线可以抑制来自非主瓣方向的干扰。自适应抗干扰天线能够通过形成零陷或控制方向图来抑制干扰信号，提高信噪比。
优化信号处理算法：
- 抗噪声滤波器：
  设计滤波器来抑制特定频率范围内的噪声。
- 自适应匹配滤波：
  根据干扰信号的特性自适应地调整匹配滤波器，以最大化信噪比。
- 噪声抑制算法：
  在信号处理过程中采用算法来估计和抑制噪声成分。
- 改进CFAR算法：
  采用更鲁棒的CFAR算法，能够更好地适应干扰环境下的噪声分布。
脉冲压缩技术的优化：
采用具有良好副瓣抑制特性的脉冲压缩波形，可以降低干扰信号通过副瓣进入匹配滤波器引起的干扰。
频率捷变（Frequency Agility）：
快速改变雷达的工作频率，使得干扰源难以持续对雷达进行有效干扰。
功率控制：
根据目标距离和环境噪声水平调整雷达发射功率，避免过度发射，减少被干扰的风险，同时也可以在接收端对强干扰信号进行一定程度的功率控制。
电子对抗（ECM）与电子反对抗（ECCM）的结合：
雷达抗干扰是一个系统工程，需要将各种抗干扰技术有机结合起来，形成综合性的抗干扰能力。

结论

对雷达射频端实施射频噪声干扰是当前电子战中一种常见且有效的手段。其核心原理是通过向雷达接收链路注入额外的噪声能量，降低信噪比，从而严重劣化雷达对目标的探测、跟踪和识别性能。观测射频噪声干扰对雷达目标回波的影响，需要通过对比分析、信号频谱分析、信噪比测量以及性能指标评估等多种手段进行。理解干扰的机理是发展有效抗干扰技术的关键。

雷达抗噪声干扰是一个持续发展的领域，需要不断探索新的技术和方法。未来，随着雷达技术的进步和电子战手段的演变，抗噪声干扰技术将更加智能化、自适应化和综合化。例如，基于人工智能和机器学习的抗干扰技术，能够更有效地识别和抑制各种类型的干扰；基于软件定义雷达（SDR）的平台，能够更加灵活地实现抗干扰算法；多传感器融合和网络化协同抗干扰也将成为重要的发展方向。

深入研究射频噪声干扰的本质及其对雷达系统的影响，对于提高雷达在复杂电磁环境下的生存能力和作战效能具有重要的理论和实践意义。通过不断发展和完善雷达抗干扰技术，才能确保雷达系统在未来战场和民用领域的可靠运行，维护国家安全和社会稳定。
