🔥 内容介绍

摘要: 波浪能作为一种蕴藏丰富的可再生能源，正日益受到全球的重视。起伏浮标波浪能转换器(Point Absorber Wave Energy Converter, PA-WEC)以其结构简单、适用性广等优点，成为最具发展潜力的波浪能捕获装置之一。而永磁直线同步发电机(Permanent Magnet Linear Synchronous Generator, PMLSM)由于其直接驱动、无需中间变速箱、高效率等优势，被广泛应用于PA-WEC的取力器(Power Take-Off, PTO)设计。本文将深入探讨PMLSM在PA-WEC中作为PTO的建模与设计分析，重点关注其在波动环境下的性能表现，并探讨影响其性能的关键因素，旨在为PA-WEC取力器的优化设计提供理论依据和技术支持。

关键词: 波浪能，起伏浮标，永磁直线同步发电机，取力器，建模，设计分析，性能优化

1. 引言

在全球能源危机和环境问题的双重压力下，开发利用可再生能源已成为必然趋势。波浪能作为一种蕴藏巨大的海洋能源，具有储量丰富、分布广泛、能量密度高等优点，是极具潜力的清洁能源之一。PA-WEC通过浮标吸收波浪的能量，并将其转换为电能，具有结构简单、体积小、易于维护等优点，使其成为近年来研究的热点。

PA-WEC的能量转换效率很大程度上取决于PTO系统的性能。PTO系统是将浮标的机械运动转化为电能的关键环节，其效率直接影响着PA-WEC的整体性能。传统的PTO系统通常采用液压或气动系统，存在能量转换环节多、效率低、维护成本高等问题。而PMLSM作为一种直接驱动发电机，具有结构简单、体积小、效率高、可靠性高等优点，能够有效地克服传统PTO系统的不足，因此被广泛应用于PA-WEC的取力器设计。

然而，波浪的随机性和波动性给PMLSM在PA-WEC中的应用带来了诸多挑战。例如，不规则的波浪会导致PMLSM的运动速度和加速度频繁变化，从而影响发电机的输出功率和电能质量。因此，深入研究PMLSM在PA-WEC中的建模、设计与性能分析，对于提高PA-WEC的能量转换效率和经济性至关重要。

2. PA-WEC与PMLSM PTO系统建模

2.1 PA-WEC建模

PA-WEC的建模通常包括水动力模型和运动模型两部分。

水动力模型: 水动力模型描述了浮标与波浪之间的相互作用。常用的水动力模型包括线性势流理论和非线性时域模型。线性势流理论基于假设波浪为小振幅波，忽略了粘性效应和非线性效应，计算简便，适用于初步设计和参数优化。非线性时域模型则考虑了波浪的非线性特性，能够更准确地描述浮标与波浪之间的相互作用，但计算复杂度较高。

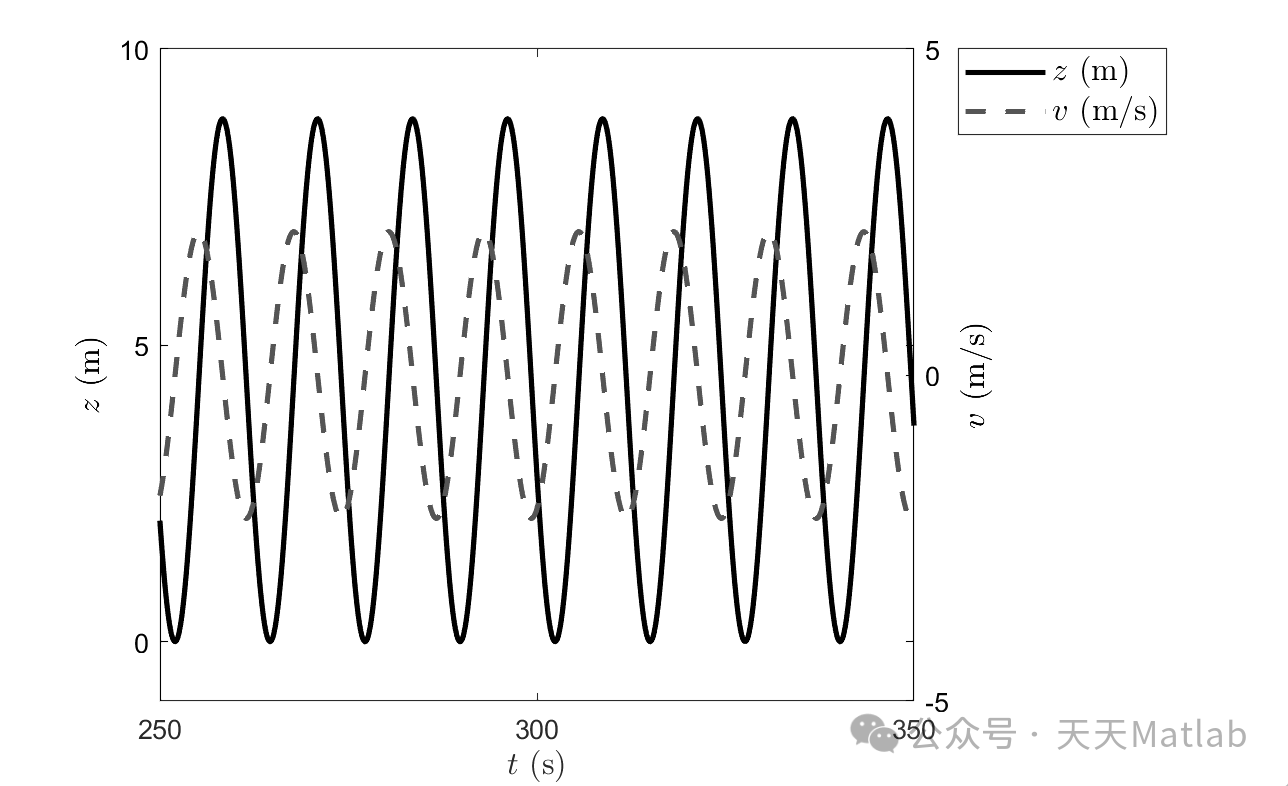

运动模型: 运动模型描述了浮标在波浪作用下的运动规律。根据牛顿第二定律，可以建立浮标的运动方程：
scss

(m + A(ω)) * a(t) + B(ω) * v(t) + K * x(t) = F_wave(t) - F_PTO(t)

其中，m为浮标质量，*A(ω)*为附加质量，*B(ω)*为阻尼系数，K为回复力系数，*a(t)*为加速度，*v(t)*为速度，*x(t)*为位移，*F_wave(t)*为波浪力，*F_PTO(t)*为PTO系统的作用力。

2.2 PMLSM PTO系统建模

PMLSM的建模通常包括磁场模型和电路模型两部分。

磁场模型: 磁场模型描述了PMLSM内部的磁场分布。常用的磁场模型包括解析模型和有限元模型。解析模型基于简化假设，计算简便，适用于快速设计和参数优化。有限元模型则能够更准确地描述PMLSM内部的磁场分布，但计算复杂度较高。

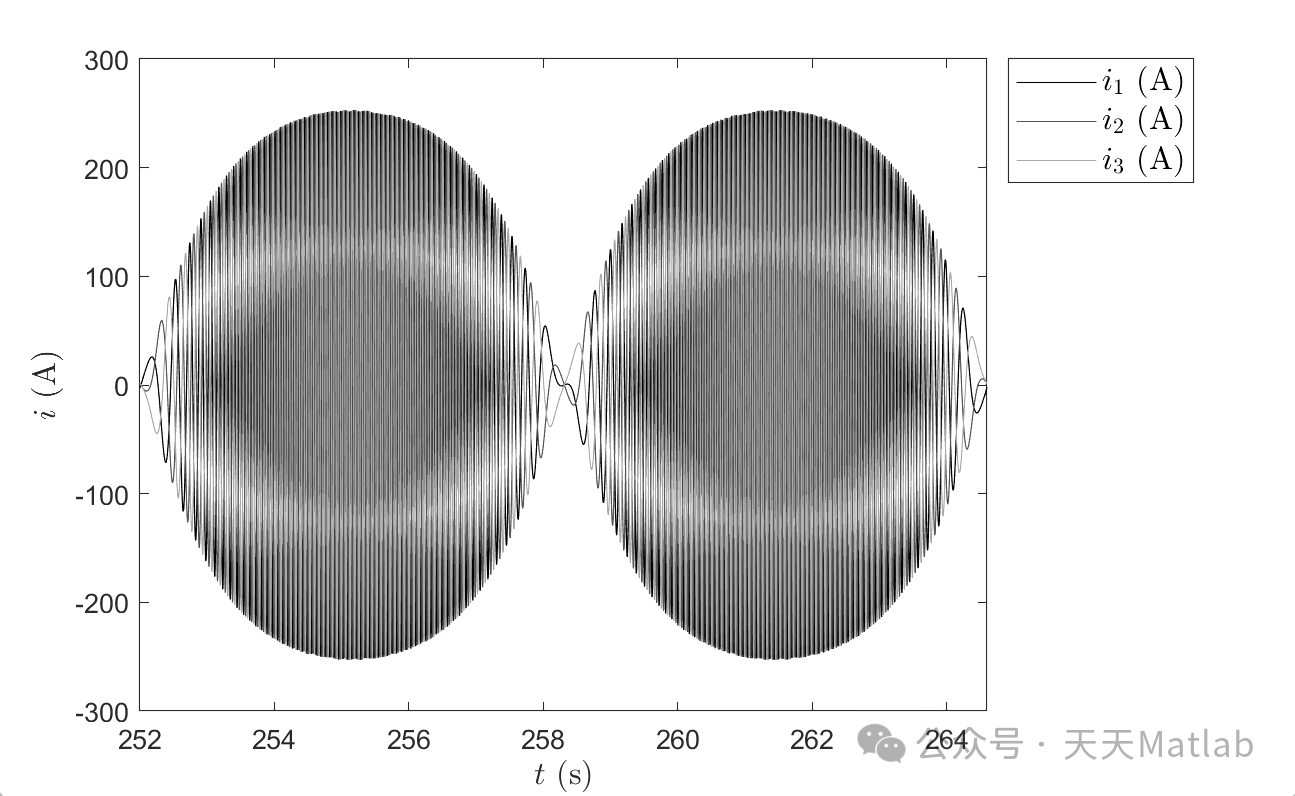

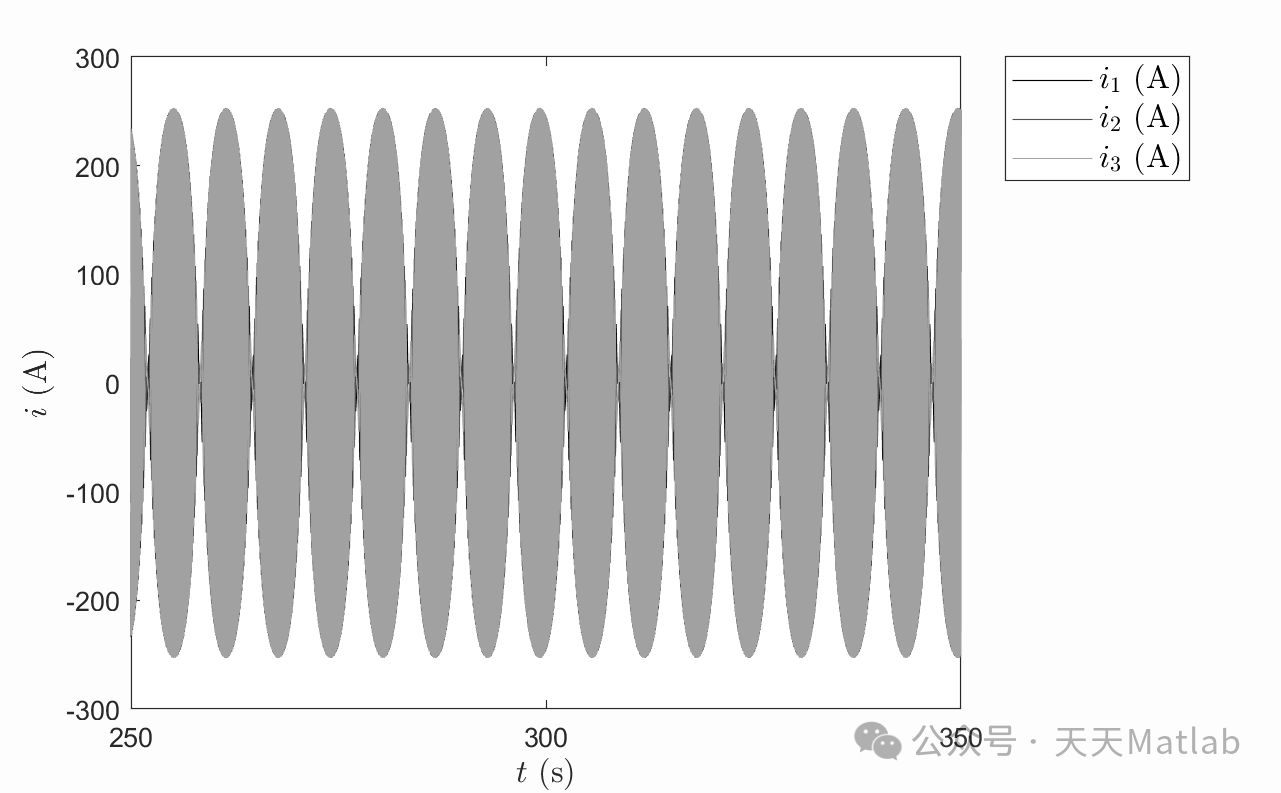

电路模型: 电路模型描述了PMLSM的电气特性。根据电磁感应定律和基尔霍夫定律，可以建立PMLSM的电路方程：
ini

V = RI + L(dI/dt) + E

其中，V为电压，R为电阻，I为电流，L为电感，E为反电动势。反电动势E与PMLSM的运动速度成正比，反映了机械能向电能的转换。

2.3 PA-WEC与PMLSM PTO系统耦合建模

将PA-WEC的水动力模型和运动模型与PMLSM的磁场模型和电路模型进行耦合，可以得到PA-WEC与PMLSM PTO系统的整体模型。该模型能够全面地描述PA-WEC的能量转换过程，并为PMLSM的设计和优化提供依据。耦合的关键在于PTO力 F_PTO(t) 与发电机电磁力的相互关联，需要进行协调控制以实现最佳的能量捕获和转换效率。

3. PMLSM PTO系统设计分析

3.1 PMLSM结构设计

PMLSM的结构设计直接影响着其性能。常见的PMLSM结构包括平面式和管式两种。平面式PMLSM结构简单，易于制造，适用于低功率应用。管式PMLSM则具有更高的推力和更好的磁路性能，适用于高功率应用。在PA-WEC中，通常根据所需的功率等级和运动行程来选择合适的PMLSM结构。

3.2 PMLSM参数设计

PMLSM的参数设计包括定子绕组设计、永磁体设计和铁心设计等。

定子绕组设计: 定子绕组设计影响着PMLSM的输出电压和电流。需要根据电网电压和电流要求，选择合适的绕组匝数、导体截面积和连接方式。
永磁体设计: 永磁体设计影响着PMLSM的推力和效率。需要根据功率密度和成本要求，选择合适的永磁体材料和尺寸。常用的永磁体材料包括钕铁硼(NdFeB)和铁氧体。
铁心设计: 铁心设计影响着PMLSM的磁路性能。需要选择合适的铁心材料和结构，以降低铁损和提高磁导率。常用的铁心材料包括硅钢片。

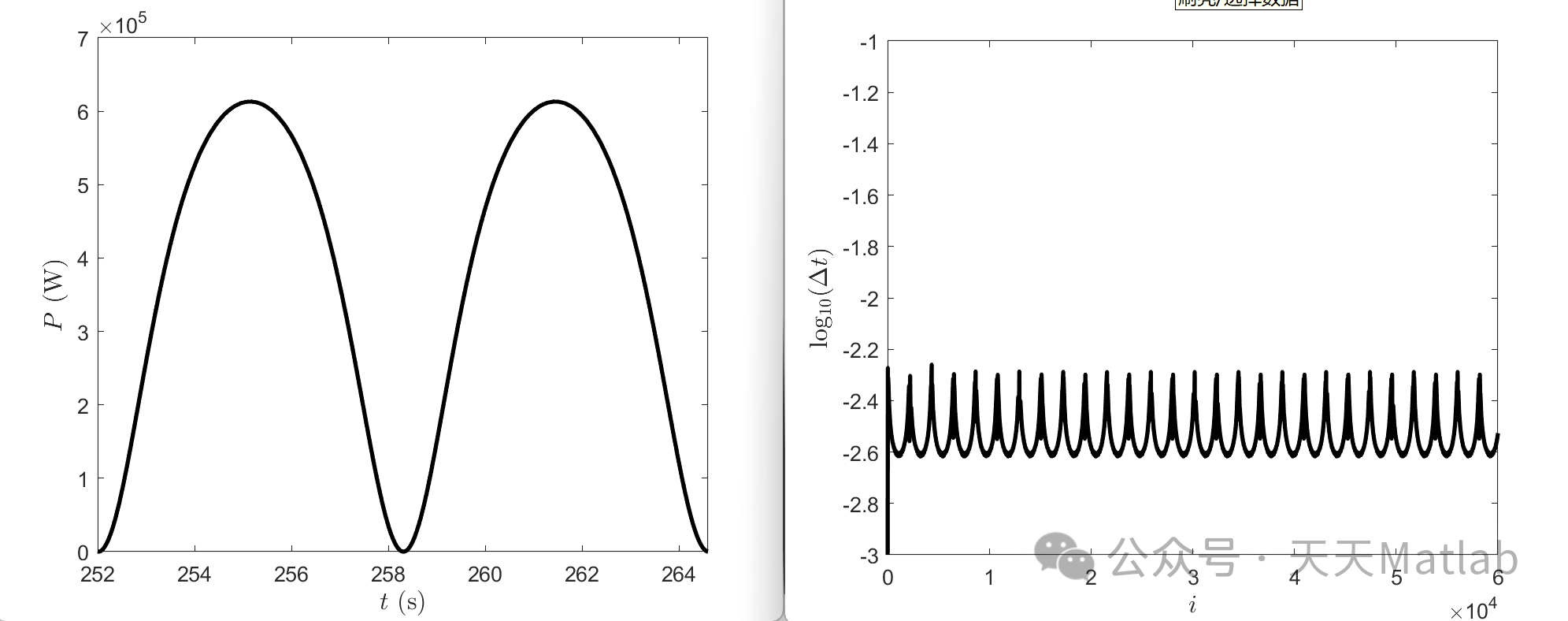

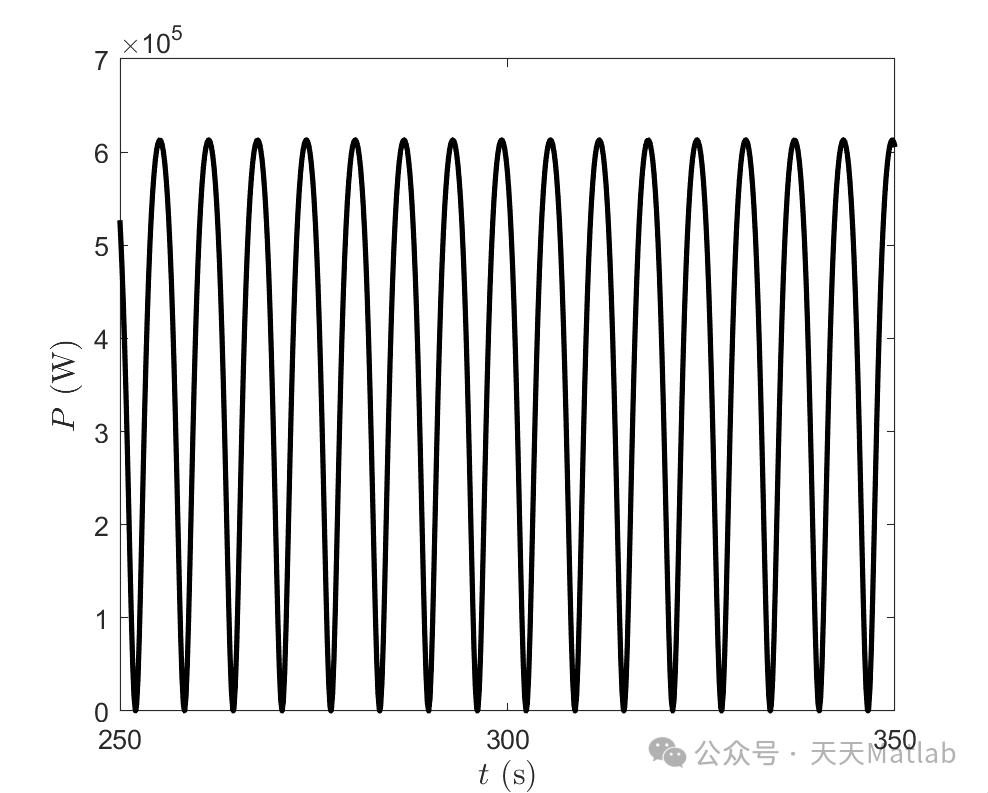

3.3 PMLSM控制策略

PMLSM的控制策略对于提高PA-WEC的能量转换效率至关重要。常用的控制策略包括最大功率点跟踪(Maximum Power Point Tracking, MPPT)控制和力控制。
