【图像融合】基于主成分分析PCA遥感图像融合附Matlab代码

✅作者简介：热爱数据处理、数学建模、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

遥感图像融合技术旨在将不同空间分辨率或光谱分辨率的图像数据整合到一幅图像中，从而提高图像信息量和应用价值。其中，基于主成分分析（Principal Component Analysis，PCA）的图像融合方法因其运算效率高、算法简单且融合效果较好而得到广泛应用。本文将深入探讨基于PCA的遥感图像融合技术，包括其理论基础、具体步骤以及相应的Matlab代码实现，并对该方法的优缺点进行分析。

一、主成分分析(PCA)理论基础

主成分分析是一种常用的降维技术，其核心思想是将原始数据空间中的高维变量投影到一个低维空间中，并尽可能保留原始数据的大部分信息。这个低维空间是由一组正交的基向量构成的，这些基向量被称为主成分。主成分的方差依次递减，第一个主成分具有最大的方差，表示数据的主要变化方向。通过选择前几个主成分，可以有效地去除数据中的冗余信息，并降低数据的维度。

在图像融合中，PCA被用于提取高分辨率图像和低分辨率图像中的重要信息。首先，将高分辨率图像和低分辨率图像分别进行矢量化处理，然后将这些矢量组合成一个矩阵。对这个矩阵进行协方差矩阵计算，并求解其特征值和特征向量。特征向量对应着主成分，特征值则表示相应主成分的方差。选择方差较大的前几个主成分，并将其投影回原始图像空间，即可得到融合后的图像。

二、基于PCA的遥感图像融合方法步骤

基于PCA的遥感图像融合方法通常包括以下步骤：

1. 数据预处理: 对高分辨率图像（通常为全色图像，Panchromatic，简称Pan）和低分辨率图像（通常为多光谱图像，Multispectral，简称MS）进行预处理，包括图像配准、几何校正、大气校正等。配准的精度直接影响融合结果的质量。

2. 图像矢量化: 将高分辨率图像和低分辨率图像分别转换成矢量形式。假设高分辨率图像为Pan，尺寸为M×N；低分辨率图像为MS，具有P个波段，尺寸为m×n (m < M, n < N)。将Pan图像矢量化为一个MN×1的向量；将MS图像的每个波段矢量化为一个mn×1的向量，P个波段构成一个mn×P的矩阵。

3. PCA变换: 将Pan图像矢量和MS图像矢量组合成一个MN+mnP×1的向量，然后计算这个向量的协方差矩阵。对协方差矩阵进行特征值分解，得到特征值和特征向量。选择前K个最大的特征值对应的特征向量作为主成分，其中K通常小于等于P+1。

4. 主成分图像重建: 将原始数据投影到选择的K个主成分上，得到K个主成分图像。

5. 反向PCA变换: 将前K个主成分图像进行逆变换，重新组合成融合图像。通常将高分辨率Pan图像的信息融入到低分辨率MS图像中，增强其空间分辨率。 一种常见的策略是将第一个主成分（通常包含大部分高频细节信息）替换为高分辨率Pan图像信息，然后进行逆变换。

6. 图像后处理: 对融合后的图像进行一些后处理操作，例如，调整图像的亮度、对比度等，以提高图像的视觉效果。

三、Matlab代码实现

matlab

% 投影到主成分空间
projected_data = data * eigenvectors;

% 重建图像
reconstructed_data = projected_data * eigenvectors';

% 将重建后的图像转换为原来的尺寸
fused_image = reshape(reconstructed_data(:, 1:3), size(ms_downsampled));

% 显示融合后的图像
imshow(uint8(fused_image));

% 将Pan图像信息替换到第一主成分 (一种改进策略)
reconstructed_data(:,1) = pan_vec;
fused_image_improved = reshape(reconstructed_data(:, 1:3) * eigenvectors', size(ms_downsampled));
imshow(uint8(fused_image_improved));


四、方法的优缺点及改进

优点: PCA算法简单，计算效率高，融合效果相对较好，尤其在保留光谱信息方面表现出色。

缺点: PCA方法对噪声较为敏感，尤其当高低分辨率图像配准精度不高时，融合效果会受到影响。此外，简单的降采样方法可能会造成信息丢失。 某些情况下，简单的替换第一个主成分的方式可能无法最佳地融合高低分辨率信息。

改进: 可以考虑使用更复杂的配准算法提高配准精度；采用更高级的降采样方法，如基于小波变换的降采样，减少信息损失；探索更优的主成分选择策略，例如根据图像的具体特性进行自适应选择；结合其他图像融合方法，例如小波变换融合、IHS变换融合等，以获得更好的融合效果。

结论:

基于PCA的遥感图像融合方法是一种有效且应用广泛的图像融合技术。本文详细介绍了其理论基础、步骤和Matlab代码实现，并对该方法的优缺点进行了分析。虽然PCA方法存在一些局限性，但通过改进算法和结合其他技术，可以进一步提高其融合效果，使其在遥感图像处理领域发挥更大的作用。 未来的研究可以集中在更鲁棒的PCA算法设计，以及与其他先进图像处理技术的结合上。

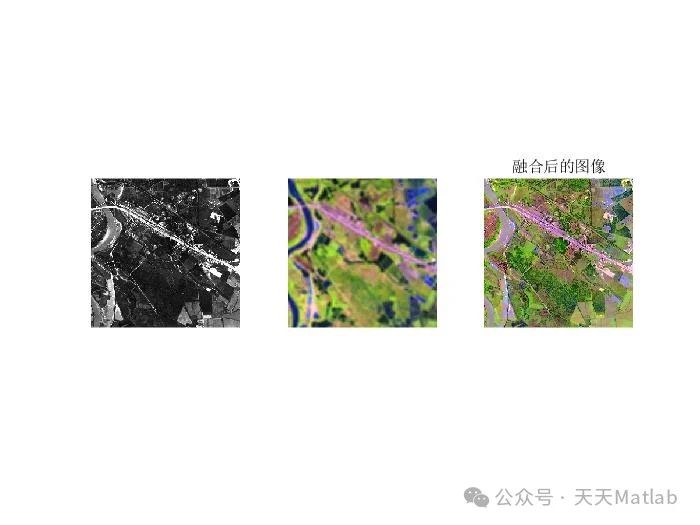

⛳️ 运行结果

🔗 参考文献

[1]霍雷刚, and 冯象初. "基于主成分分析和字典学习的高光谱遥感图像去噪方法." 电子与信息学报 36.11(2014):7.

🎈 部分理论引用网络文献，若有侵权联系博主删除
