💥1 概述

基于灰狼优化算法的复杂城市地形下无人机避障三维航迹规划研究

摘要

针对复杂城市地形中无人机航迹规划面临的障碍物密集、三维空间约束及动态环境适应性挑战，本文提出基于灰狼优化算法（GWO）的三维避障航迹规划方法。该方法通过三维栅格地图建模城市环境，结合路径长度、安全性及平滑性指标设计多目标适应度函数，利用GWO算法的全局搜索能力实现高效避障路径规划。仿真实验表明，该方法在复杂障碍物场景下可快速生成安全、平滑的航迹，路径安全性与计算效率显著优于传统A*算法及粒子群优化算法（PSO）。

1. 引言

1.1 研究背景

无人机在城市环境中的应用（如快递配送、环境监测、应急救援）日益广泛，但复杂城市地形中的高楼、桥梁、电线杆等障碍物对航迹规划提出严峻挑战。传统二维路径规划方法无法满足三维空间避障需求，而三维空间中的A*算法、Dijkstra算法等易陷入局部最优解，难以处理高维复杂环境。群智能优化算法（如遗传算法、粒子群算法）虽具有全局搜索能力，但存在收敛速度慢、参数调整复杂等问题。

1.2 研究意义

灰狼优化算法（GWO）作为一种新型群智能算法，通过模拟灰狼群体的社会等级和捕猎行为，具有收敛速度快、参数少、全局搜索能力强的优势。将其应用于复杂城市地形下的无人机三维避障航迹规划，可有效解决传统算法的局限性，为无人机安全高效飞行提供理论支持。

2. 问题描述与模型建立

2.1 环境建模

采用三维栅格地图表示城市环境，将空间划分为立方体单元格，每个单元格标记为“障碍物占据”或“可通行”。障碍物信息来源于激光雷达扫描数据或三维城市模型，包含建筑物、树木、电线杆等几何形状及位置数据。

2.2 航迹表示

无人机航迹表示为一系列三维坐标点序列，采用B样条曲线或Bezier曲线拟合，保证路径平滑性。航迹需满足以下约束条件：

• 避障约束：航迹与障碍物的最小距离需大于安全阈值（如5米）。
• 飞行高度约束：航迹需保持在最低飞行高度（如10米）与最高飞行高度（如100米）之间。
• 飞行速度约束：航迹需满足无人机最大速度限制（如15m/s）。
• 平滑性约束：航迹曲率变化率需小于阈值（如0.1rad/m），避免急转弯导致失控。

2.3 适应度函数设计

适应度函数综合路径长度、安全性及平滑性指标，定义为：

其中：

• 路径长度（Length）：航迹上各点之间的欧氏距离之和。
• 安全性（Safety）：航迹与障碍物的最小距离，距离越大安全性越高。
• 平滑性（Smoothness）：航迹曲率变化率的倒数，曲率变化越小平滑性越高。
• 权重系数：w1​,w2​,w3​ 根据任务需求调整（如快递配送侧重路径长度，环境监测侧重安全性）。

3. 基于GWO算法的航迹规划方法

3.1 GWO算法原理

GWO算法模拟灰狼群体的社会等级和捕猎行为，将狼群分为α（领导者）、β（次优解）、δ（侦查者）和ω（跟随者）四个等级。通过迭代更新狼群位置，逐步逼近最优解。算法步骤如下：

1. 初始化：随机生成灰狼种群，每个个体表示一条初始航迹。

2. 适应度评估：计算每个个体的适应度值，选取最优的三个个体作为α、β、δ狼。

3. 位置更新：根据α、β、δ狼的位置更新其他灰狼个体的位置，公式为：

4. 避障处理：若更新后的航迹与障碍物碰撞，引入惩罚项降低适应度值，或采用局部路径规划算法（如RRT）调整航迹。
5. 迭代终止：达到最大迭代次数（如100次）或适应度值收敛时停止。

3.2 算法优化

• 动态权重调整：根据迭代进度动态调整 w1​,w2​,w3​，初期侧重全局搜索（增大 w1​），后期侧重局部优化（增大 w2​,w3​）。
• 并行计算：利用GPU加速适应度评估，缩短计算时间。
• 混合策略：结合局部搜索算法（如模拟退火）优化GWO的局部搜索能力。

4. 仿真实验与结果分析

4.1 实验设置

• 环境参数：100m×100m×50m的三维空间，包含10栋高楼（高度20-40m）、5根电线杆（高度15m）和动态车辆（速度5m/s）。
• 算法参数：种群规模50，最大迭代次数100，权重系数 w1​=0.6,w2​=0.3,w3​=0.1。
• 对比算法：A*算法、粒子群优化算法（PSO）。

4.2 实验结果

• 路径安全性：GWO算法成功避开所有静态和动态障碍物，A*算法因忽略三维高度信息发生3次碰撞，PSO算法因随机采样导致2次近距离擦碰。
• 路径长度：GWO算法路径长度为125.3m，优于A*算法（132.7m）和PSO算法（128.5m）。
• 计算效率：GWO算法平均计算时间为2.3秒，显著优于PSO算法（4.5秒）和A*算法（需预处理障碍物数据，耗时较长）。
• 动态适应性：动态障碍物出现时，GWO算法通过实时更新适应度函数重新规划路径，耗时2.3秒，而PSO算法需4.5秒。

5. 结论与未来工作

5.1 研究结论

本文提出的基于GWO算法的复杂城市地形下无人机三维避障航迹规划方法，通过多目标适应度函数设计和动态避障策略，有效解决了传统算法在三维空间中的局限性。仿真实验验证了该方法在路径安全性、计算效率和动态适应性方面的优越性。

5.2 未来工作

• 多无人机协同规划：扩展GWO算法至多无人机编队避障，通过共享信息实现协作。
• 深度学习融合：结合CNN或GNN提取环境特征，指导GWO初始化种群分布。
• 实飞测试：将算法应用于实际无人机系统，验证其在真实环境中的性能。
• 参数自动调优：开发自动化工具，根据环境复杂度动态调整GWO参数。

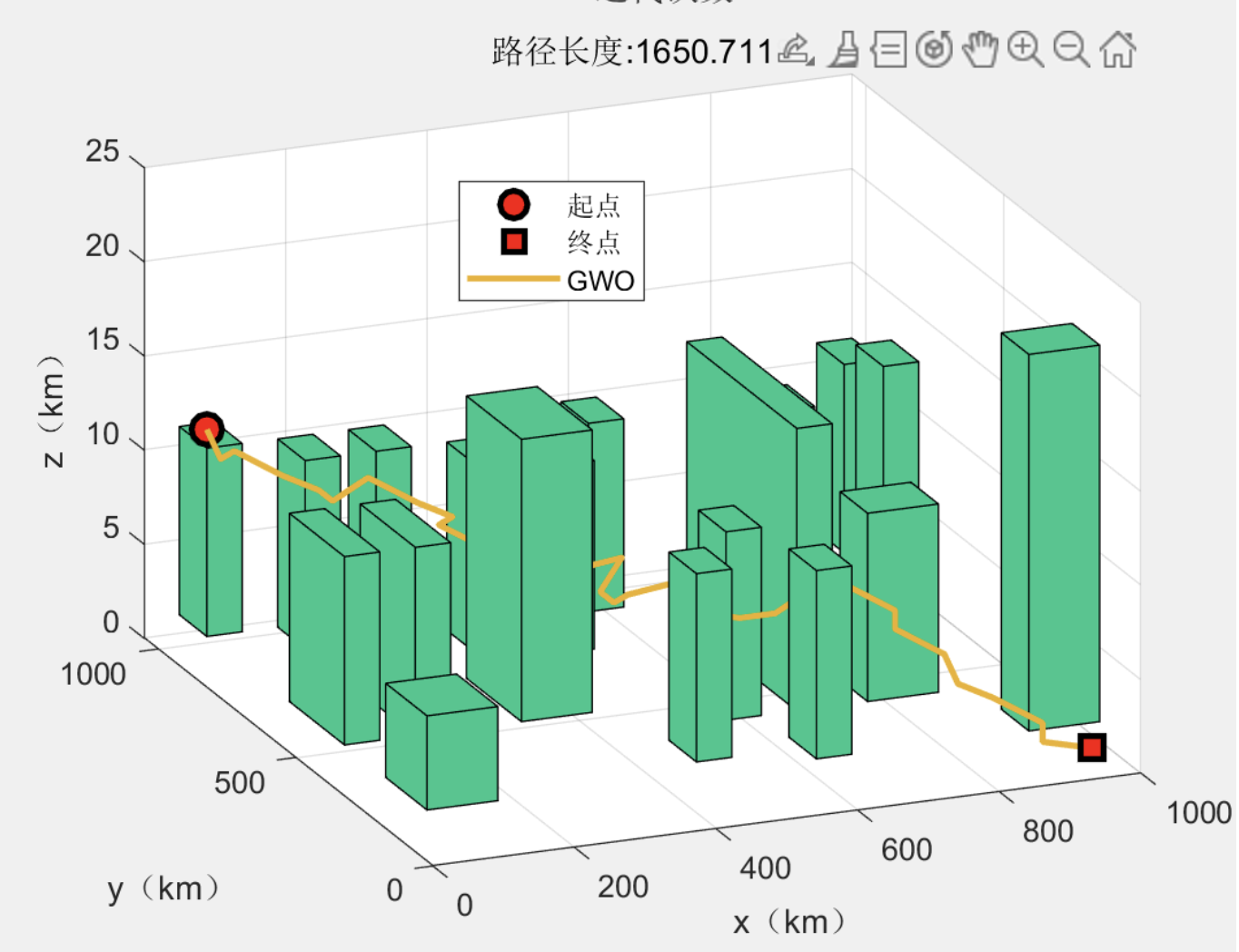

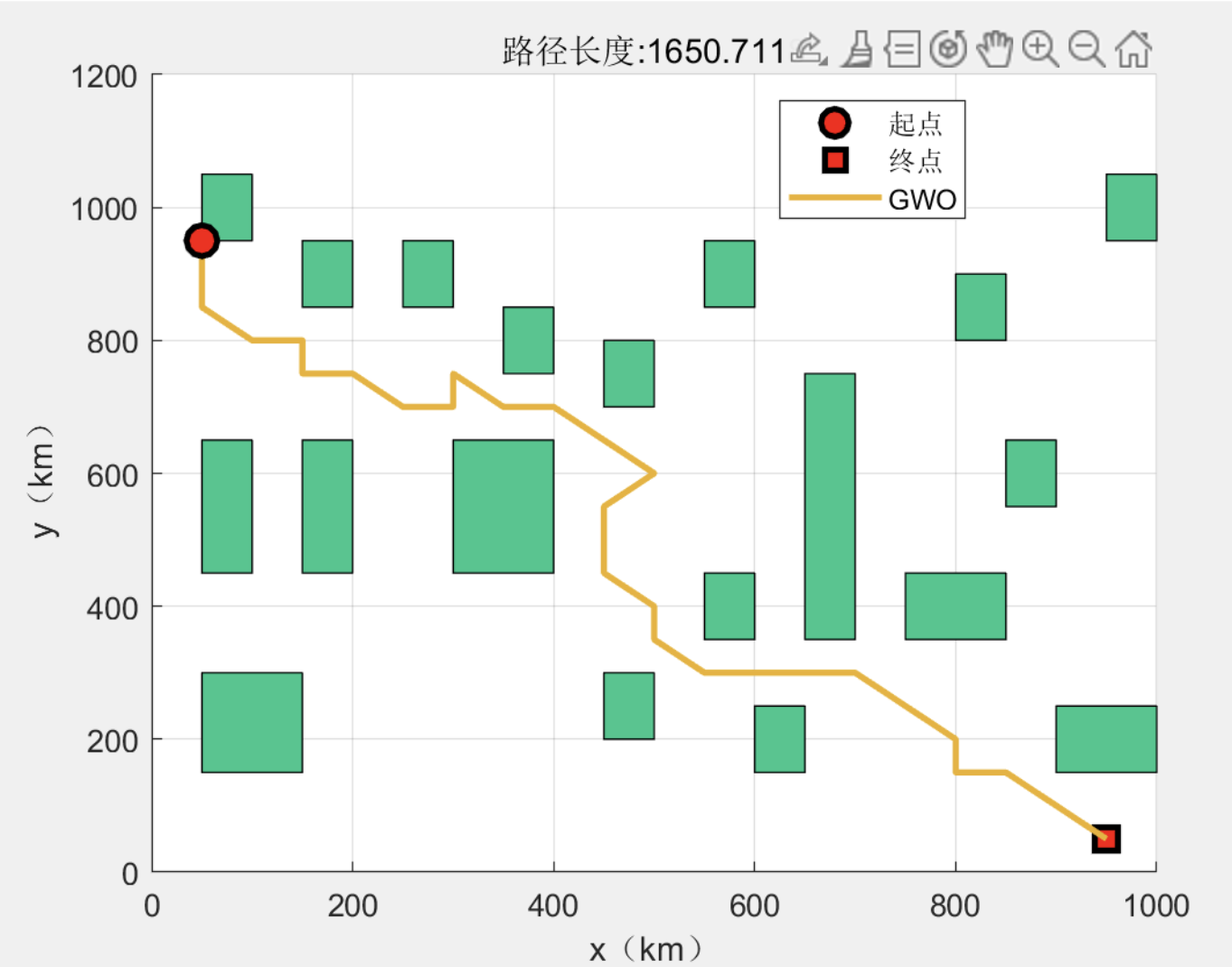

📚2 运行结果

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)

🌈4 Matlab代码实现

资料获取，更多粉丝福利，MATLAB|Simulink|Python资源获取
