💥1 概述

基于多目标向日葵优化算法（MOSFO）的微电网多目标优化调度研究

摘要

随着能源需求的增长和能源结构的转型，微电网作为一种新型电力系统架构，在提高能源利用效率、增强供电可靠性等方面发挥着重要作用。然而，微电网的优化调度涉及经济性、环保性、可靠性等多个目标，传统单目标优化算法难以满足需求。多目标向日葵优化算法（MOSFO）作为一种新型进化算法，通过模拟向日葵生长过程，在多目标优化问题中展现出高效搜索和良好解多样性的优势。本文将MOSFO算法应用于微电网多目标优化调度，通过构建多目标优化模型，实现了对微电网内电源、储能装置和负荷的优化调度，并通过仿真实验验证了算法的有效性。

一、引言

随着全球经济的飞速发展，能源需求与日俱增，传统化石能源面临枯竭困境，且使用过程中对环境造成的污染问题愈发严重。在此背景下，能源结构向可再生能源转型成为全球共识。微电网作为一种将分布式电源、储能装置、负荷和监控保护系统有机结合的小型发配电系统，具有大规模接入新型清洁能源、减轻传统电网依赖、提高能源利用效率和供电可靠性等优点，成为解决能源问题的重要途径。

然而，微电网的运行状态和发电成本受多种因素影响，且随时间变化。微电网内部能源结构繁多，分布式电源类型多样，其输出功率具有随机性和波动性，这使得微电网的能量管理和优化运行变得极为复杂。因此，实现微电网的多目标优化调度，综合考虑经济性、环保性、可靠性等多个目标，成为提高微电网整体性能的关键问题。

二、并网微电网概述

并网微电网是指将分布式电源、储能装置、负荷等元素通过先进的电力电子技术进行集成，与大电网并行的微型电力系统。它具有以下优点：

缓解大电网供电压力：能够有效分担大电网的供电负荷，提高供电可靠性。例如，在一些偏远地区，微电网可以利用当地丰富的太阳能、风能资源，实现电力的自给自足，减少对传统电网的依赖。
充分利用可再生能源：微电网可以大规模接入太阳能、风能等可再生能源，实现能源的高效利用。以某海岛微网系统为例，通过优化调度，能源利用效率提高了20%，有效降低了对外部能源的依赖。
提高系统稳定性：微电网的自治性使其在面对自然灾害等突发情况时，能够保证供电的稳定性。当分布式电源输出功率突然下降时，储能装置可以迅速释放电能，维持系统的功率平衡。

三、多目标优化调度问题

并网微电网的多目标优化调度是指在满足电力系统稳定运行的前提下，综合考虑电力系统的经济性、环保性、可靠性等多个目标，对微电网内的电源、储能装置、负荷等进行优化调度。具体目标包括：

经济性目标：综合考虑发电成本、设备维护成本、储能成本以及与大电网的交互成本等多个经济因素，实现微电网的经济运行。例如，合理安排分布式电源的发电时间和发电功率，降低燃料消耗和设备磨损，减少运行维护成本；在电价较低时从大电网购电，在电价较高时向大电网售电，获取经济效益。
环保性目标：减少碳排放和其他污染物的排放，降低对传统化石能源的依赖，实现微电网的绿色低碳运行。微电网中的可再生能源发电，如太阳能光伏发电和风力发电，不排放空气污染物，优先利用这些能源可以减少环境污染。
可靠性目标：确保微电网在各种运行条件下都能稳定供电，满足用户的电力需求。通过协调分布式电源、储能装置和大电网之间的功率流动，有效平抑功率波动，提高系统的稳定性和可靠性。

四、多目标向日葵优化算法（MOSFO）

（一）算法原理

多目标向日葵优化算法（MOSFO）由Joao Luiz Junho Pereira等人于2023年提出，是在单目标向日葵优化算法（SFO）的基础上发展而来的。SFO算法源于对向日葵“向光性生长”行为的观察，向日葵花盘会随太阳方位变化调整朝向，优先获取更多光照资源，同时其根系生长会避开土壤障碍，平衡“资源获取”与“生存安全”。MOSFO算法在此基础上，通过引入非支配排序机制与精英保留策略，将单目标优化扩展为多目标优化，可同时处理多个相互冲突的优化目标，如路径长度、能耗、平滑度等。

（二）算法优势

与传统多目标优化算法（如MOPSO、NSGA-II）相比，MOSFO算法具有以下核心优势：

搜索效率高：模拟向日葵花盘“分层向光”特性，通过分层搜索机制快速覆盖解空间，减少冗余计算。
解的多样性好：借鉴向日葵种群“均匀分布生长”模式，避免优化结果集中在局部区域，确保Pareto最优解的均匀性。
鲁棒性强：对复杂环境（如多障碍物、动态干扰）的适应性强，即使环境参数变化，仍能稳定输出优质解。

五、基于MOSFO的微电网多目标优化调度模型构建

（一）目标函数

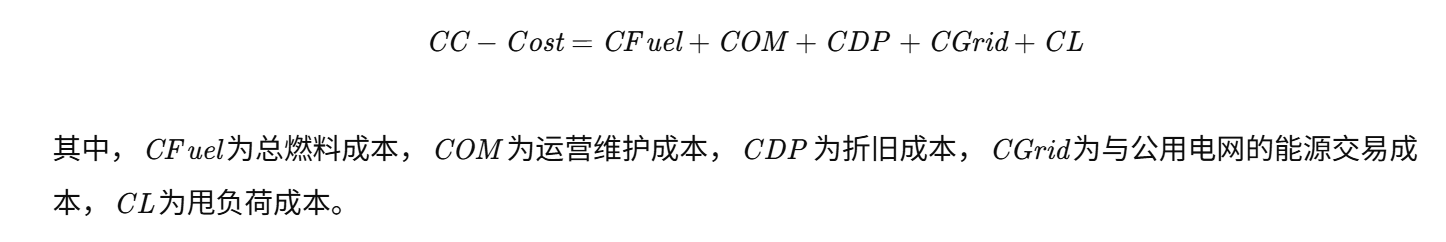

经济成本目标：综合考虑发电成本、设备维护成本、储能成本以及与大电网的交互成本等，构建经济成本目标函数。例如，总经济成本可以表示为：

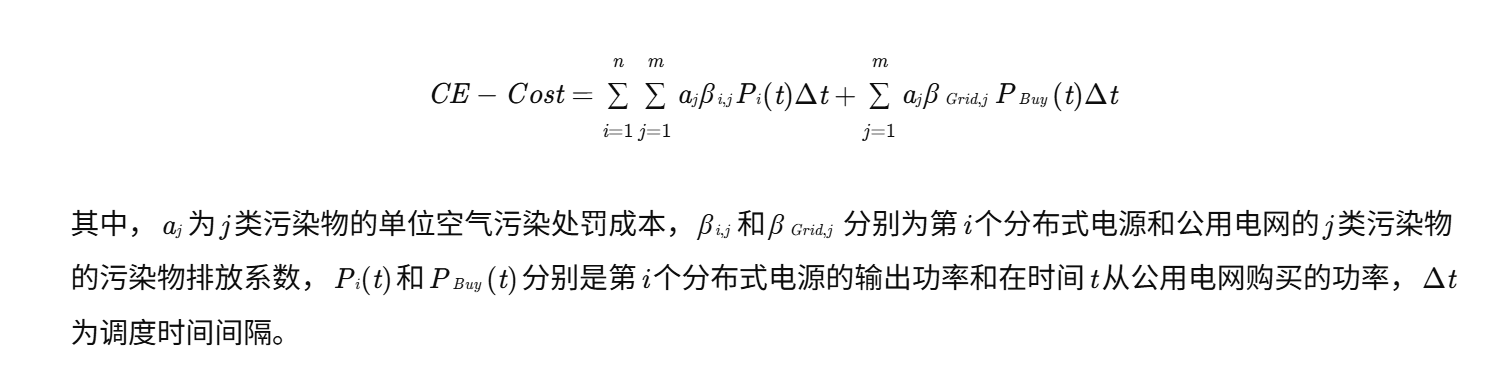

环境成本目标：考虑微电网中分布式电源和与大电网交互产生的污染物排放，构建环境成本目标函数。例如，空气污染处罚的总成本可以表示为：

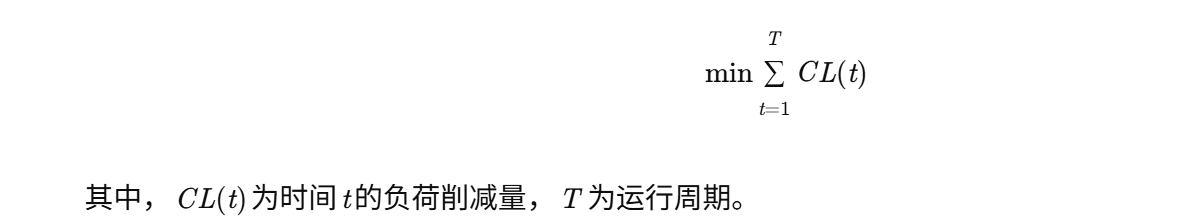

可靠性目标：可以通过定义负荷削减量、系统停电频率等指标来衡量微电网的可靠性，构建可靠性目标函数。例如，以负荷削减量最小为目标，可以表示为：

（二）约束条件

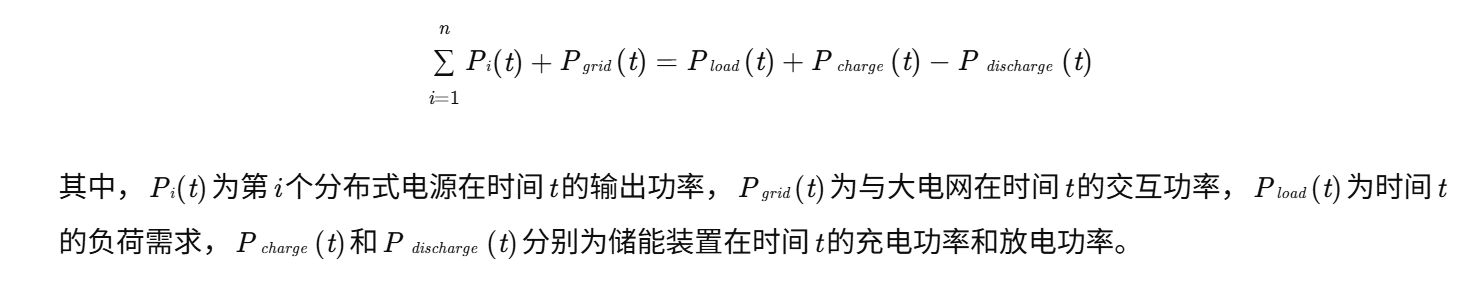

功率平衡约束：微电网内电源的输出功率应满足负荷需求和储能装置的充放电需求，即：

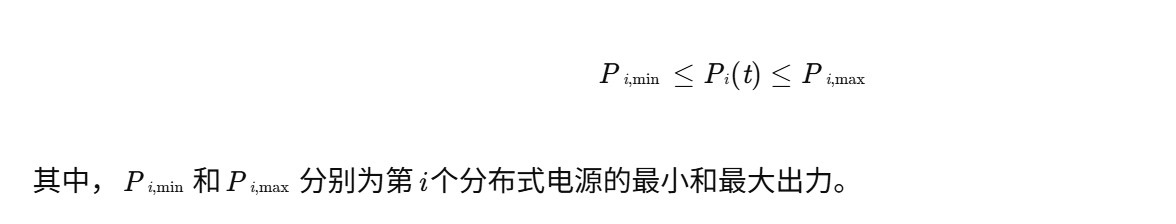

分布式电源出力约束：每个分布式电源的输出功率应在其最大和最小出力范围内，即：

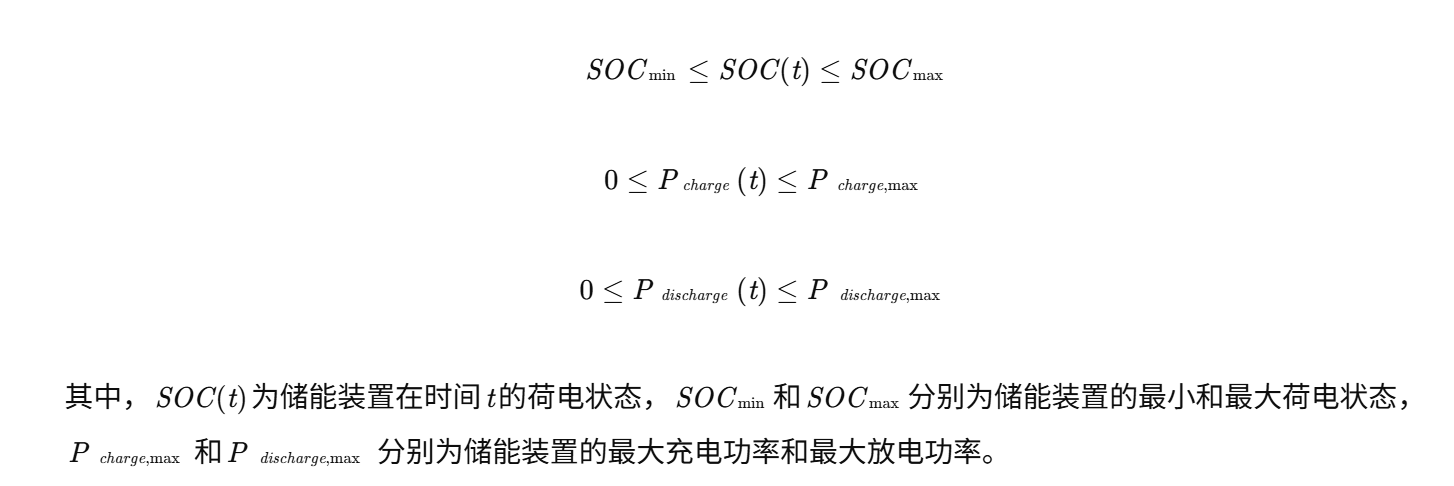

储能装置约束：储能装置的荷电状态应在合理范围内，且充放电功率应满足其额定功率限制，即：

六、基于MOSFO的微电网多目标优化调度算法实现

（一）算法步骤

初始化参数：设置种群大小Np、外部存档大小Nr、最大迭代次数maxgen等参数。
初始化种群：随机生成一组种子，每个种子代表一个可能的调度方案，种子的数量取决于问题的复杂程度。
评估适应度：对每个种子，根据目标函数计算其适应度值，包括经济成本、环境成本和可靠性指标等。
非支配排序：根据适应度值对种子进行非支配排序，将种子分为不同的非支配层。
精英保留：选择非支配层中的优秀种子进入外部存档，确保Pareto最优解的保留。
种子更新：根据种子之间的相互关系和向日葵生长过程的模拟，更新种子的位置，以更好地逼近最优解。
重复优化：重复进行适应度评估、非支配排序、精英保留和种子更新，直到达到预设的停止迭代条件或算法收敛到最优解。
结果输出：最终选择适应度最好的种子作为微电网的优化调度方案，输出Pareto最优解集。

（二）MATLAB代码实现示例

matlab

% 初始化参数

close all; clear; clc;

global P_load; % 电负荷

global WT; % 风电

global PV; % 光伏

TestProblem = 1;

MultiObj = GetFunInfo(TestProblem);

MultiObjFnc = MultiObj.name; % 问题名

params.Np = 200; % 种群大小

params.Nr = params.Np; % 外部存档的大小

params.maxgen = 200; % 最大迭代次数

% 调用MOSFO算法

[Xbest, Fbest] = MOSFO(params, MultiObj);

% 绘制结果图

figure(1);

plot(Fbest(:,1), Fbest(:,2), 'ro');

legend('MOSFO');

xlabel('运行成本');

ylabel('环境保护成本');

% 自定义函数，用于获取问题信息

function MultiObj = GetFunInfo(TestProblem)

% 这里可以根据不同的测试问题定义目标函数和约束条件

% 示例中简单返回一个结构体，实际应用中需要根据具体问题修改

MultiObj.name = 'Microgrid Optimization';

% 可以添加其他问题相关信息，如目标函数句柄、约束条件等

end

% MOSFO算法主函数（这里仅为示例框架，实际实现需要更复杂的代码）

function [Xbest, Fbest] = MOSFO(params, MultiObj)

% 初始化种群

pop = rand(params.Np, dim); % dim为问题维度，需要根据实际问题定义

% 初始化外部存档

archive = [];

% 迭代优化

for gen = 1:params.maxgen

% 评估适应度

fitness = zeros(params.Np, num_obj); % num_obj为目标函数个数

for i = 1:params.Np

% 计算每个种子的目标函数值

% 这里需要根据实际问题定义目标函数计算方法

fitness(i,:) = calculate_objectives(pop(i,:), MultiObj);

end

% 非支配排序

[fronts, ranks] = non_dominated_sorting(fitness);

% 精英保留

archive = update_archive(archive, pop, fitness, fronts, params.Nr);

% 种子更新

pop = update_population(pop, fitness, archive, params);

end

% 获取最优解

% 这里简单返回外部存档中的最后一个解作为示例，实际应用中需要根据需求选择最优解

Xbest = archive(end,:);

% 计算最优解的目标函数值

Fbest = calculate_objectives(Xbest, MultiObj);

end

% 其他辅助函数，如目标函数计算、非支配排序、精英保留、种子更新等

% 需要根据实际问题进行详细实现

七、仿真实验与结果分析

（一）实验设置

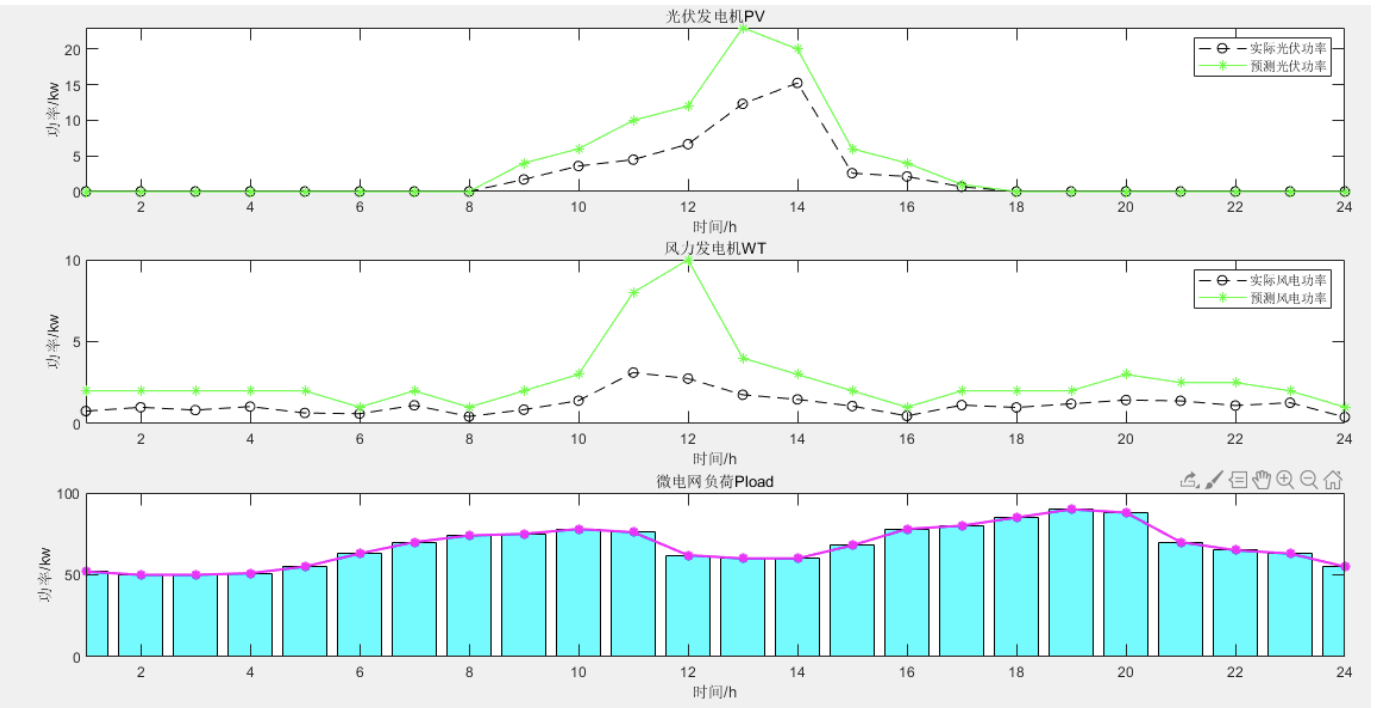

选取一个典型的并网微电网系统作为实验对象，该系统包含光伏电池（PV）、风力涡轮机（WT）、微型涡轮机（MT）、燃料电池（FC）和电池组（BT）等分布式电源，以及一定的负荷需求。设置不同的运行场景，如不同的电价时段、不同的可再生能源出力情况等，以验证算法在不同条件下的有效性。

（二）实验结果

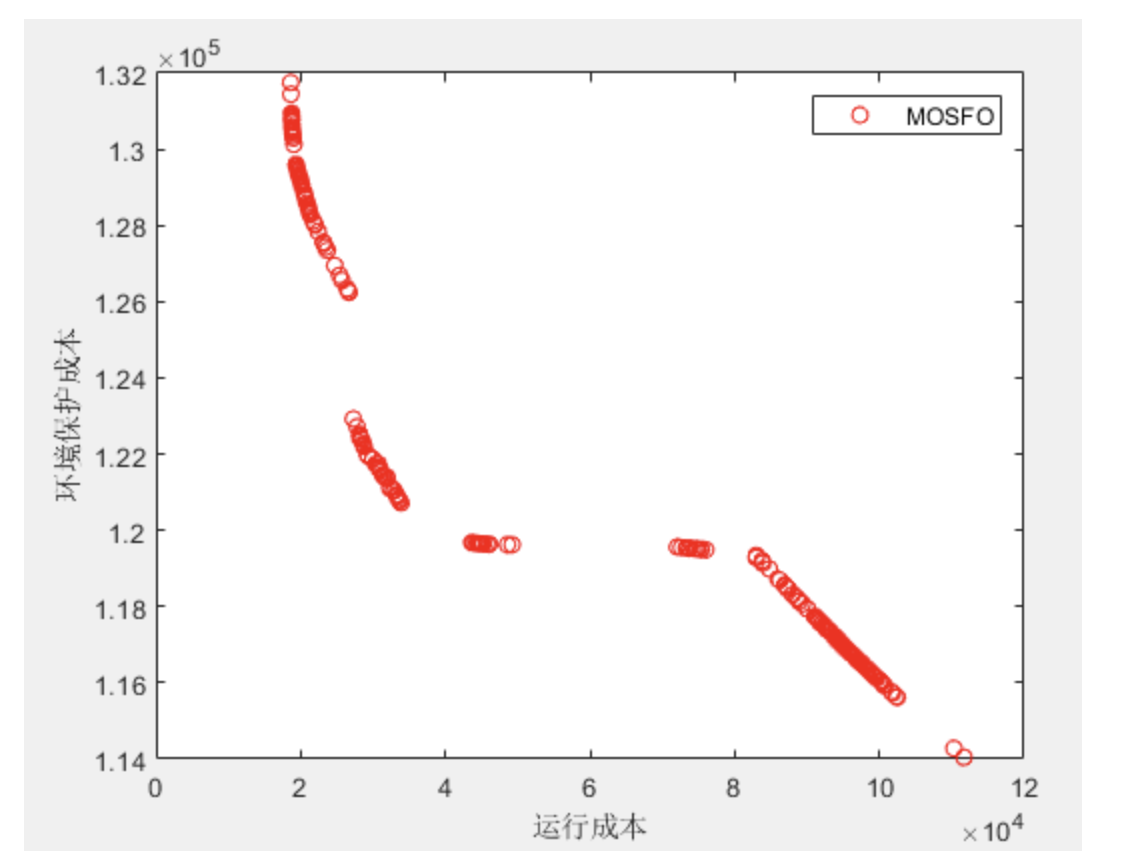

Pareto最优解集：通过MOSFO算法求解微电网多目标优化调度问题，得到一组Pareto最优解集。这些解在经济成本、环境成本和可靠性等目标上实现了不同的权衡，为决策者提供了多种可选的调度方案。
与传统算法对比：将MOSFO算法与传统的多目标优化算法（如MOPSO、NSGA-II）进行对比实验。结果表明，MOSFO算法在搜索效率、解的多样性和鲁棒性等方面具有明显优势。例如，在相同的迭代次数下，MOSFO算法能够找到更多优质的Pareto最优解，且解的分布更加均匀。
不同场景下的性能分析：分析MOSFO算法在不同运行场景下的性能表现。在可再生能源出力充足的情况下，算法能够优先利用可再生能源，降低环境成本；在电价较高的时段，算法能够合理安排储能装置的充放电，实现经济成本的最小化。

八、结论与展望

（一）结论

本文将多目标向日葵优化算法（MOSFO）应用于微电网多目标优化调度问题，通过构建多目标优化模型，实现了对微电网内电源、储能装置和负荷的优化调度。仿真实验结果表明，MOSFO算法能够有效求解微电网多目标优化调度问题，得到一组优质的Pareto最优解集，为决策者提供了多种可选的调度方案。与传统算法相比，MOSFO算法在搜索效率、解的多样性和鲁棒性等方面具有明显优势。

（二）展望

未来的研究可以从以下几个方面进一步深入：

算法优化与改进：继续对MOSFO算法进行优化和改进，提高其计算效率和求解精度。例如，可以结合其他先进的优化算法，如深度学习、强化学习等，与MOSFO算法相结合，以寻找更加高效、稳定的优化策略。
微电网结构优化：研究不同微电网结构的优化方法，探索更加合理、高效的微电网结构布局。同时，关注微电网内各元素的互动关系，研究如何通过优化微电网结构，提高电力系统的稳定性和运行效率。
可再生能源的利用：进一步研究可再生能源在微电网中的应用，探索如何更好地利用太阳能、风能等可再生能源，实现能源的高效利用和环境的友好性。同时，关注可再生能源的接入对微电网运行的影响，研究如何保证微电网的稳定运行和电力供应的可靠性。
微电网与大电网的协调优化：关注微电网与大电网的互动问题，研究如何在保证电力系统稳定运行的前提下，实现微电网与大电网的优化协调。探索微电网与大电网的能量交换机制，研究如何通过协调优化，实现电力资源的优化配置和高效利用。

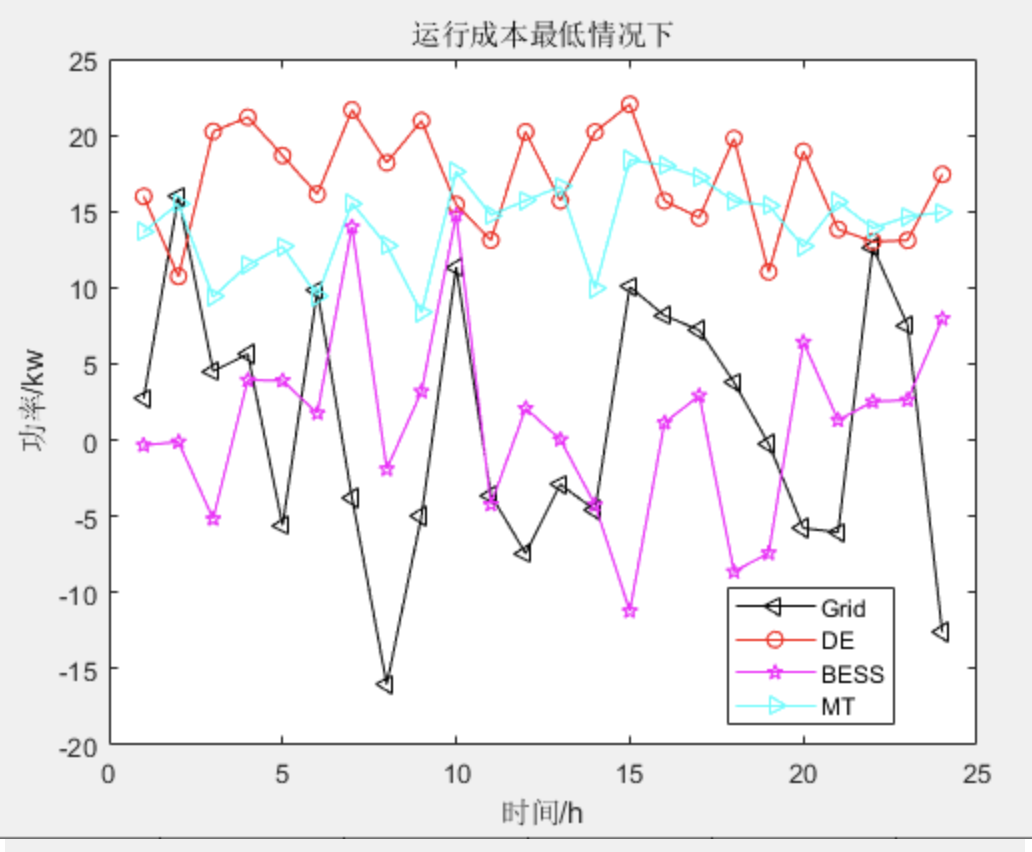

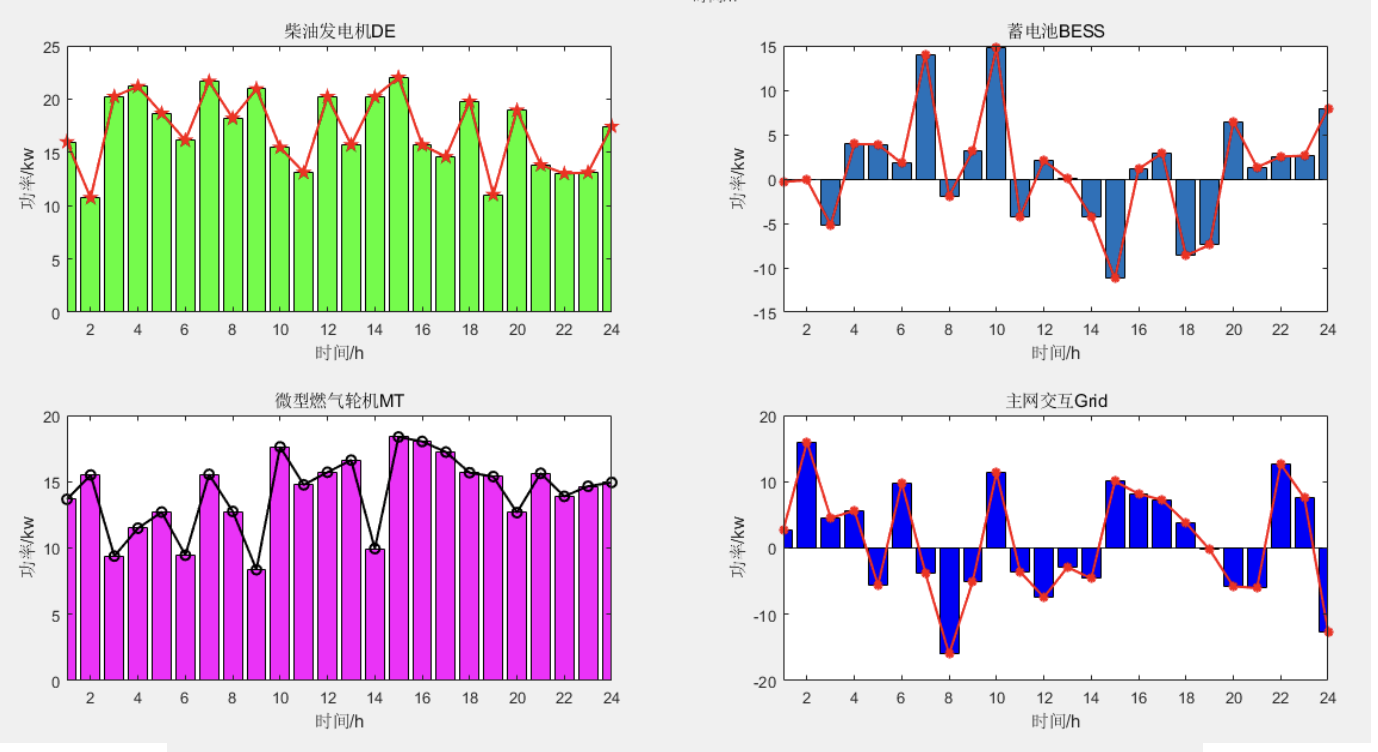

📚2 运行结果
