基于PID优化和矢量控制装置的四旋翼无人机附Matlab&Simulink

原创于 2025-12-07 20:17:46 发布 · 678 阅读

7 ·

CC 4.0 BY-SA版权

文章标签：

#无人机 #matlab #开发语言

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

四旋翼无人机凭借其垂直起降、悬停稳定、机动灵活的特性，广泛应用于航拍测绘、物资投送、应急救援等场景。然而，其欠驱动、强耦合、非线性的动力学特性，以及外部风扰、负载变化等干扰因素，对控制系统的稳定性与鲁棒性提出极高要求。传统 PID 控制易出现超调量大、抗干扰能力弱的问题，单一动力分配策略难以应对复杂工况。本文融合PID 优化算法（提升姿态与位置控制精度）与矢量控制装置（优化动力分配效率），构建四旋翼无人机全闭环控制系统，通过 MATLAB/Simulink 仿真验证，实现高精度、高稳定性的飞行控制。

一、研究背景与核心问题

（一）四旋翼无人机控制需求特性

四旋翼无人机通过四个电机的转速差异实现姿态（滚转、俯仰、偏航）与位置（X、Y、Z 轴）控制，核心控制需求可概括为三方面：

姿态控制精度：

悬停时姿态角偏差≤±0.5°（如滚转角、俯仰角），偏航角偏差≤±1°，确保飞行稳定；

机动飞行时（如匀速转弯、爬升），姿态角响应延迟≤0.1s，避免姿态振荡。

位置控制鲁棒性：

无干扰时，悬停位置偏差≤±0.2m（水平方向）、±0.1m（垂直方向）；

存在 10m/s 侧风干扰时，位置偏差≤±0.5m，且恢复时间≤1s。

动力分配效率：

电机转速调节范围需覆盖 0-10000rpm，满足不同负载（如挂载 0.5kg 物资）下的动力需求；

避免电机长时间满负荷运行（占空比≤80%），延长续航时间（如从 20min 提升至 25min）。

（二）传统控制系统的局限性

当前四旋翼控制方案在复杂工况下存在显著缺陷：

传统 PID 控制的不足：

采用固定 PID 参数（如 Kp=2.5、Ki=0.1、Kd=0.05），难以适配不同飞行阶段（悬停、机动、降落），易出现 “悬停超调”“机动延迟” 问题；

积分项易累积饱和（如长时间风扰下），导致姿态 “漂移”，需额外加入抗积分饱和机制。

单一动力分配策略的缺陷：

传统 “转速 - 姿态角” 映射关系（如滚转角仅由左右电机转速差控制）未考虑电机动态特性（如启动延迟、转速响应曲线），动力分配效率低；

未引入矢量合成思想，多电机协同控制能力弱，负载变化时（如单侧电机故障）易失去平衡。

抗干扰能力薄弱：

未针对外部干扰（风扰、气流）设计自适应补偿机制，仅依赖 PID 反馈调节，响应速度慢，偏差消除时间长。

（三）PID 优化与矢量控制的适配性

融合 PID 优化与矢量控制装置，可针对性解决上述问题，完美适配四旋翼控制需求：

PID 优化的优势：

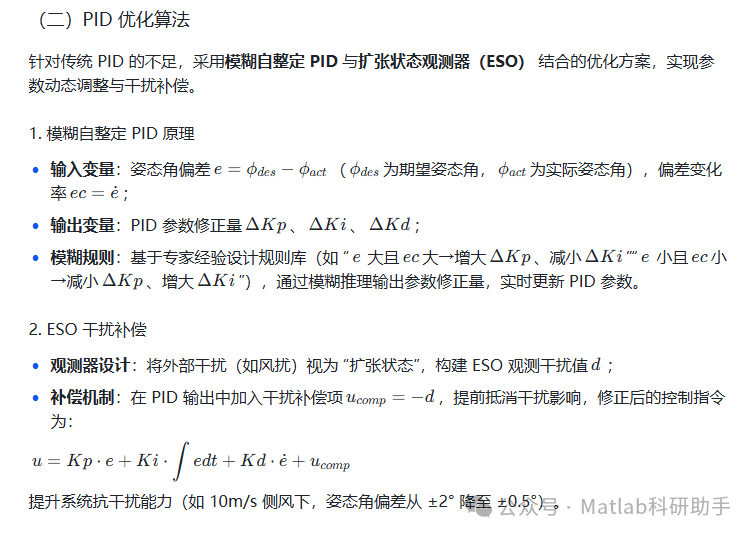

采用模糊 PID、自整定 PID 等优化算法，实现参数动态调整（如悬停时减小 Kp 抑制超调，机动时增大 Kp 提升响应速度）；

加入干扰观测器（如扩张状态观测器 ESO），提前补偿外部干扰，提升鲁棒性。

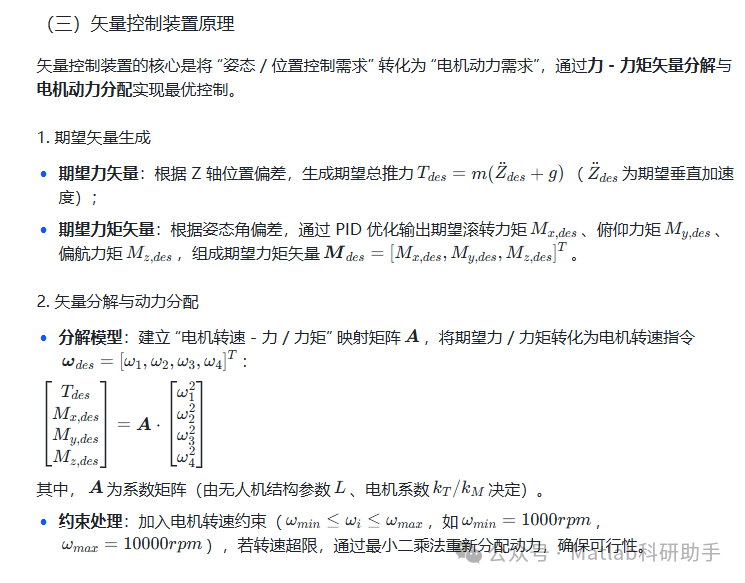

矢量控制装置的价值：

将姿态控制需求转化为 “期望力矢量” 与 “期望力矩矢量”，通过矢量分解实现多电机动力的最优分配，避免单一电机过载；

结合电机动态模型（如转速 - 扭矩曲线），优化转速指令生成，提升动力响应速度（如转速响应延迟从 0.2s 降至 0.05s）。

二、核心理论基础

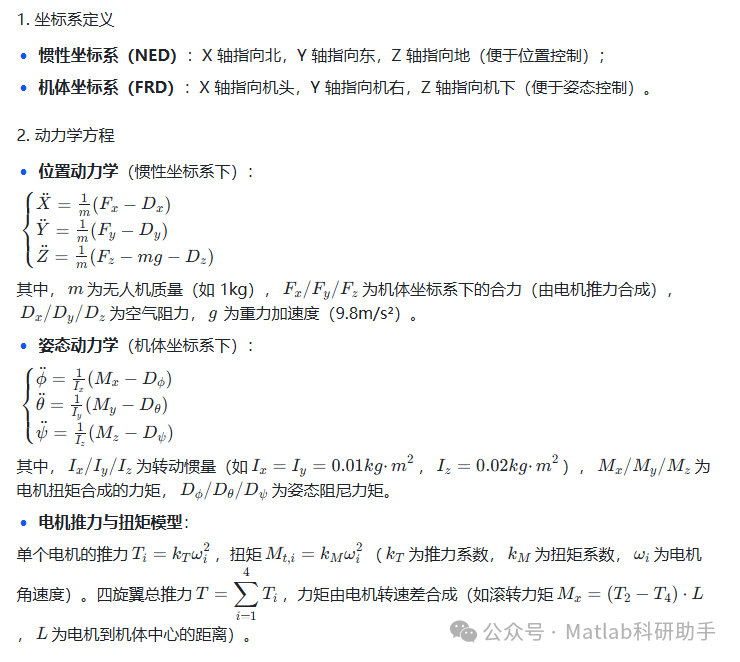

（一）四旋翼无人机动力学模型

四旋翼无人机为六自由度（位置 X/Y/Z，姿态滚转 φ/ 俯仰 θ/ 偏航 ψ）系统，动力学模型基于牛顿 - 欧拉方程构建，核心分为位置动力学与姿态动力学。

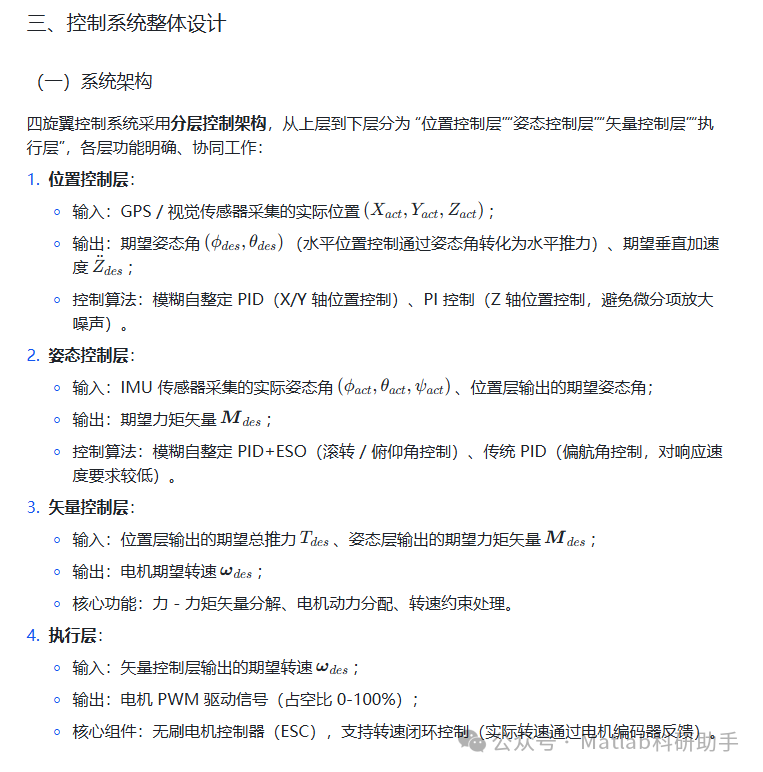

四、硬件实现与未来展望

（一）硬件实现方案

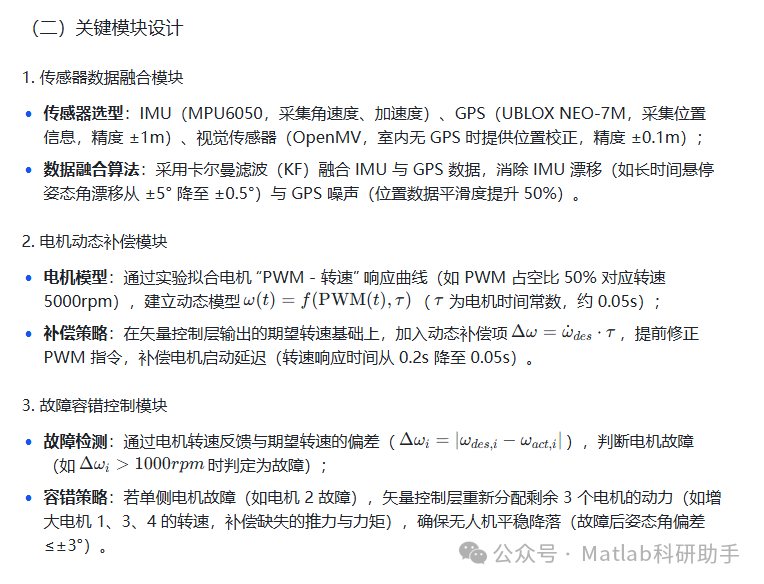

飞控板：STM32H743（主频 480MHz，支持浮点运算，满足实时控制需求）；

传感器：MPU6050（IMU）+UBLOX NEO-7M（GPS）+OpenMV（视觉）；

执行器：2204 无刷电机（最大转速 10000rpm）+30A ESC（支持转速闭环）；

软件架构：基于 FreeRTOS 实时操作系统，任务调度周期：传感器数据采集（1kHz）、控制算法运算（500Hz）、电机驱动（100Hz）。

（二）未来研究方向

深度学习融合：

采用强化学习（如 DQN）优化 PID 参数与矢量控制策略，无需专家经验即可自适应不同飞行场景（如室内狭小空间、室外强风环境）。

多无人机协同控制：

扩展矢量控制装置的功能，加入多机动力协同机制（如编队飞行时的相对位置约束），实现多无人机集群的高精度协同控制。

能源优化控制：

在矢量控制中加入电池剩余电量（SOC）反馈，优化电机动力分配策略（如优先使用电量充足的电机组），进一步延长续航时间。

极端环境适配：

针对高海拔（低气压）、低温（电池性能下降）等极端环境，优化 PID 参数与电机动力补偿模型，提升系统环境适应性。

五、结论

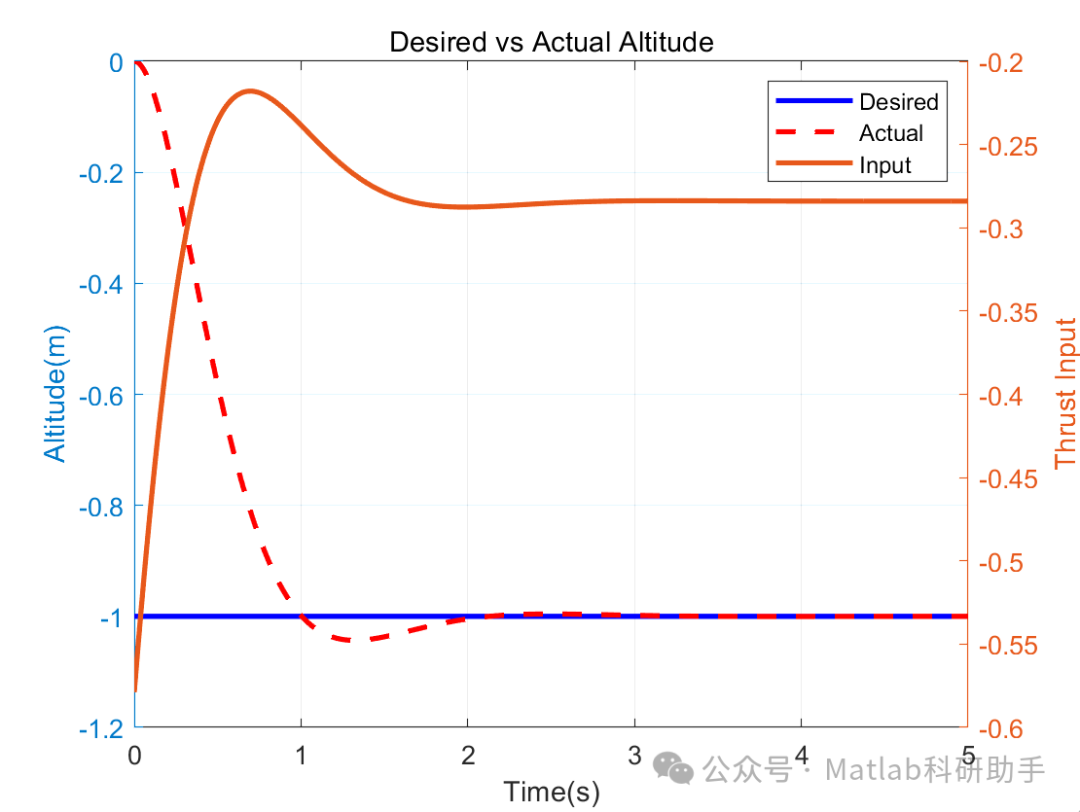

本文设计的基于 PID 优化与矢量控制装置的四旋翼无人机控制系统，通过模糊自整定 PID+ESO 提升了姿态与位置控制精度，结合矢量控制装置优化了电机动力分配效率，同时加入故障容错机制增强系统可靠性。MATLAB/Simulink 仿真结果表明，该系统在悬停精度、抗干扰能力、动力效率方面均优于传统控制方案，可满足复杂场景下的飞行控制需求。后续通过硬件实现与深度学习优化，有望进一步提升系统性能，推动四旋翼无人机在更广泛领域的应用。
