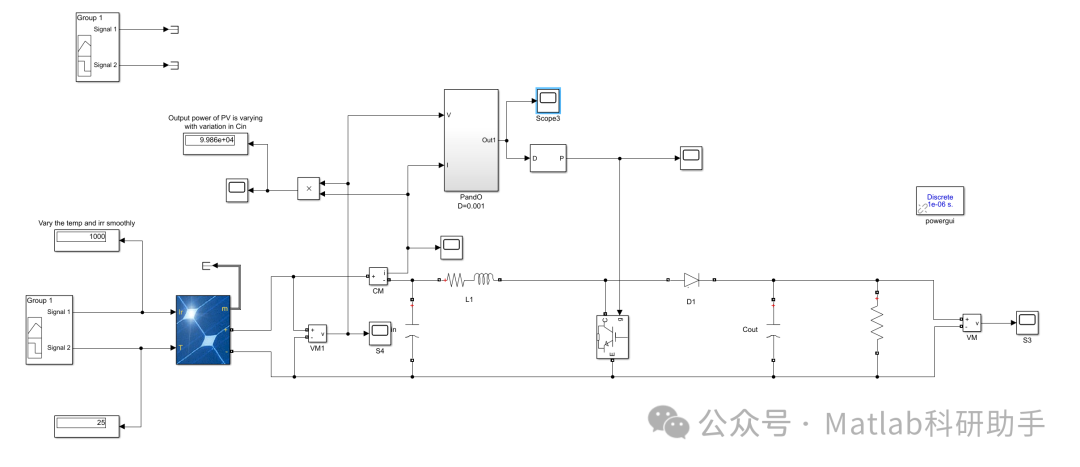

基于P&O算法跟踪光伏系统的最大功率点附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

光伏（Photovoltaic, PV）系统作为一种清洁、可再生的能源，在全球能源结构转型中扮演着越来越重要的角色。然而，光伏阵列的输出功率受到多种环境因素（如太阳辐照度、环境温度）的影响，其功率-电压（P-V）特性曲线呈现出非线性，存在一个独特的最大功率点（Maximum Power Point, MPP）。为了最大限度地提高光伏系统的能量转换效率，实现最大功率输出，最大功率点跟踪（Maximum Power Point Tracking, MPPT）技术应运而生。本文将深入探讨基于扰动观测（Perturb and Observe, P&O）算法的 MPPT 技术，分析其工作原理、优缺点，并探讨其在实际应用中的改进与优化。

1. 引言

随着全球对环境保护和可持续发展的日益关注，太阳能光伏发电技术得到了快速发展。光伏系统能够将太阳能直接转换为电能，具有无污染、无噪声、维护成本低等优点。然而，光伏电池的输出功率受外部环境条件的影响显著，其输出特性是一个非线性函数。在不同的太阳辐照度和温度条件下，光伏电池的P-V曲线会发生变化，导致最大功率点的位置也随之移动。为了确保光伏系统始终工作在最大功率点，提取最多的电能，MPPT技术成为了光伏发电系统中的关键组成部分。

目前，已发展出多种MPPT算法，如P&O算法、增量电导（Incremental Conductance, INC）算法、模糊逻辑控制算法、神经网络控制算法等。其中，P&O算法因其实现简单、成本低廉、易于理解和应用广泛而成为最常用的MPPT算法之一。

2. P&O 算法的工作原理

P&O算法，顾名思义，通过周期性地扰动光伏阵列的输出电压（或占空比），并观察由此引起的输出功率变化来确定最大功率点。其基本思想是：

1. 扰动（Perturb）

   ：微小地改变光伏阵列的输出电压。通常，这通过调节DC-DC变换器（如升压变换器或降压变换器）的占空比来实现。

2. 观测（Observe）

   ：测量光伏阵列在扰动前后的输出功率变化。

3. 判断（Judge）

   ：

   • 如果输出功率增加（ΔP > 0），则表明扰动方向正确，继续沿该方向扰动。

   • 如果输出功率减少（ΔP < 0），则表明扰动方向错误，需要反向扰动。

通过重复上述过程，P&O算法能够使光伏系统逐渐逼近并最终工作在最大功率点附近。图1展示了P&O算法在P-V曲线上寻找最大功率点的工作示意图。

[此处可插入P&O算法在P-V曲线上寻找最大功率点的工作示意图]

3. P&O 算法的实现细节

P&O算法的实现通常需要一个微控制器（如DSP或单片机）来执行以下步骤：

1. 采集电压和电流

   ：实时测量光伏阵列的输出电压（Vpv）和输出电流（Ipv）。

2. 计算功率

   ：根据采集的电压和电流计算当前输出功率（Ppv = Vpv * Ipv）。

3. 存储历史数据

   ：存储上一个采样时刻的电压（Vpv_old）和功率（Ppv_old）。

4. 扰动与判断

   ：

   • 如果 Ppv > Ppv_old，则继续向当前扰动方向移动。

   • 如果 Ppv < Ppv_old，则反向扰动。

   • 如果 Vpv > Vpv_old，说明电压增加了功率也增加了，继续增加电压（增加占空比）。

   • 如果 Vpv < Vpv_old，说明电压减少了功率增加了，继续减少电压（减少占空比）。

   • 如果 Vpv > Vpv_old，说明电压增加了功率减少了，需要减少电压（减少占空比）。

   • 如果 Vpv < Vpv_old，说明电压减少了功率减少了，需要增加电压（增加占空比）。

   • 比较当前功率Ppv与上一个功率Ppv_old：

5. 更新占空比

   ：根据判断结果调整DC-DC变换器的占空比，从而改变光伏阵列的输出电压。

6. 循环

   ：重复以上步骤。

4. P&O 算法的优缺点

4.1 优点

• 实现简单

  ：P&O算法的逻辑清晰，所需的传感器少（仅需电压和电流传感器），易于在微控制器上实现，降低了系统成本。

• 适用性广

  ：在多数情况下，P&O算法能够有效地跟踪最大功率点，适用于各种光伏系统。

• 无需了解光伏阵列特性

  ：P&O算法是一种模型无关的算法，无需预先知道光伏阵列的P-V特性曲线或具体的电气参数。

4.2 缺点

• 稳态振荡

  ：当系统达到最大功率点附近时，P&O算法会持续地进行扰动，导致输出功率和电压在最大功率点附近来回波动，产生能量损失。扰动步长越大，振荡幅度越大，损失也越大。

• 跟踪速度慢

  ：在太阳辐照度快速变化的情况下，P&O算法可能因为其固定步长的扰动策略而导致跟踪速度较慢，难以及时响应环境变化，从而降低MPPT效率。

• 局部最大功率点问题

  ：在部分遮蔽条件下，光伏阵列的P-V曲线可能会出现多个局部最大功率点。传统的P&O算法可能会陷入局部最大功率点，而无法找到全局最大功率点，导致能量损失。

5. P&O 算法的改进与优化

为了克服传统P&O算法的缺点，研究人员提出了多种改进方法：

• 自适应步长P&O算法

  ：通过动态调整扰动步长来兼顾跟踪速度和稳态精度。在远离最大功率点时采用大步长以加快跟踪速度；在接近最大功率点时采用小步长以减小稳态振荡。

• 结合其他算法

  ：将P&O算法与其他MPPT算法（如INC算法、模糊逻辑算法）相结合，取长补短。例如，可以利用INC算法来快速判断扰动方向，然后用P&O算法进行微调。

• 消除稳态振荡

  ：当检测到P-V曲线的斜率接近零时（即达到MPP），暂停扰动，从而消除稳态振荡。当环境条件再次变化时，重新启动扰动。

• 全局MPPT策略

  ：针对部分遮蔽问题，可以结合扫描法、群智能算法（如粒子群优化、遗传算法）等，定期或在特定条件下进行全局搜索，以跳出局部最大功率点。

6. 结论

P&O算法作为一种简单有效的MPPT技术，在光伏系统中得到了广泛应用。尽管存在稳态振荡和跟踪速度慢等缺点，但通过引入自适应步长、与其他算法结合以及采用全局MPPT策略等改进措施，可以显著提升其性能。未来，随着人工智能和嵌入式系统技术的发展，更加智能、高效、鲁棒的MPPT算法将不断涌现，进一步推动光伏发电技术的发展，为实现清洁能源目标贡献力量。对P&O算法的深入研究和持续优化，对于提高光伏系统的整体效率和可靠性具有重要意义。

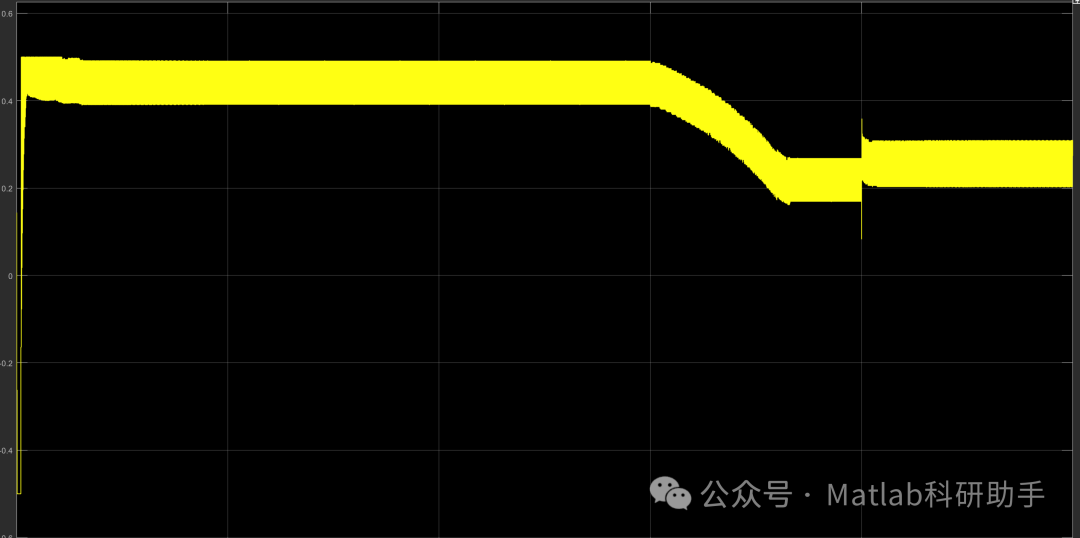

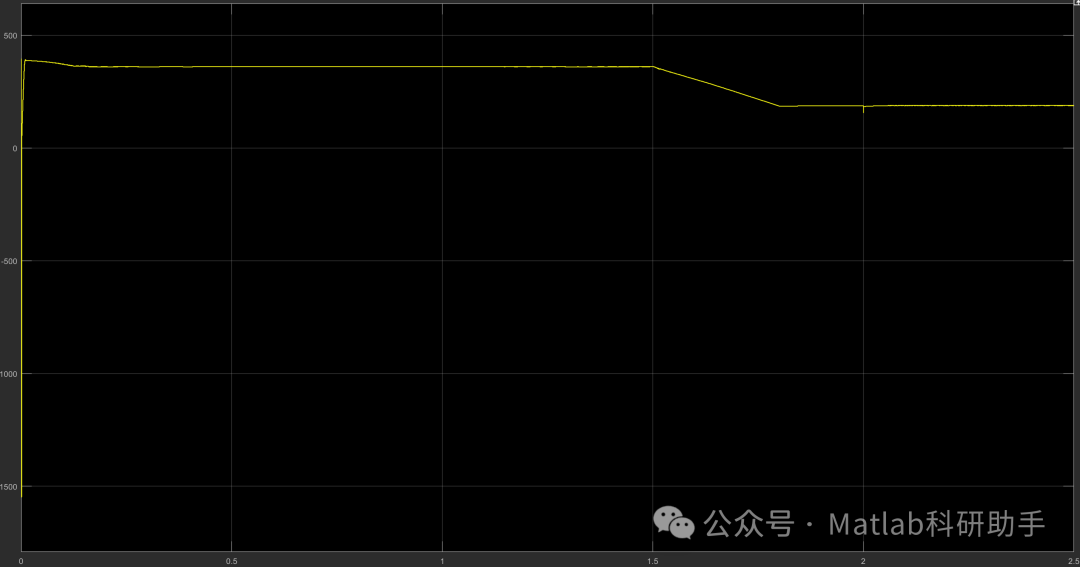

⛳️ 运行结果

🔗 参考文献

[1] 彭志辉,姜锐,和军平,等.一种新型光伏系统最大功率点跟踪研究[J].太阳能学报, 2013, 34(6):6.DOI:10.3969/j.issn.0254-0096.2013.06.011.

[2] 张晓辉,姜军,马红伟.一种光伏系统最大功率点跟踪新方法及其仿真验证[J].南方电网技术, 2013, 000(003):71-75.DOI:10.3969/j.issn.1674-0629.2013.03.015.

[3] 黄宏生.光伏最大功率跟踪系统的研究[D].汕头大学,2006.
