【快速傅里叶变换FFT、窗函数法、希尔伯特-黄变换、小波变换】电力系统同步相量计算研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

同步相量（Synchronized Phasor）是电力系统实时监测、稳定控制与故障诊断的 “神经中枢”，其核心是通过同步采样技术（基于 GPS 时钟，同步精度达 μs 级）计算电力系统中电压、电流的幅值、相位与频率等关键参数。在新能源高渗透、电力电子化的现代电网中，系统呈现强非线性、宽频带暂态（如风电 / 光伏波动、电力电子设备开关暂态）等特性，传统同步相量计算方法面临精度下降、响应延迟等挑战。快速傅里叶变换（FFT）、窗函数法、希尔伯特 - 黄变换（HHT）与小波变换作为四类主流信号处理方法，在同步相量计算中各有侧重：FFT 以高效性主导稳态计算，窗函数法优化其频谱泄漏，HHT 与小波变换则擅长处理非平稳暂态信号。本文将系统解析这四类方法的原理、应用场景与性能差异，为电力系统同步相量测量装置（PMU）的算法选型与优化提供参考。

电力系统同步相量计算：核心需求与技术挑战

同步相量计算的核心价值

同步相量通过统一时标下的相量测量，实现对电力系统动态的实时感知与全局可观，其核心价值体现在：

• 电网稳定控制：实时监测功角、电压幅值的动态变化，为暂态稳定控制（如紧急切机、负荷 shedding）提供决策依据；

• 故障诊断：快速捕捉短路故障、断线等暂态过程中的相量突变，定位故障位置并评估影响范围；

• 新能源并网监测：跟踪风电、光伏逆变器输出电流的谐波与间谐波相量，评估其对电网电能质量的影响；

• 广域测量系统（WAMS）：通过分布在全网的 PMU 节点，构建电网动态全景图，支撑大电网协同调度。

例如，在特高压交直流互联电网中，同步相量的测量精度（相位误差 < 0.5°，频率误差 < 0.01Hz）直接决定了系统是否能及时检测到低频振荡，避免大面积停电事故。

电力系统信号特性与计算挑战

电力系统信号的复杂性给同步相量计算带来多重挑战，主要源于：

• 非平稳性：故障暂态（如短路时的电流突变）、新能源功率波动（如云层遮挡导致光伏出力骤降）使信号偏离正弦稳态，传统基于稳态假设的算法失效；

• 谐波与间谐波污染：电力电子设备（如变频器、SVG）产生的谐波（整数次谐波）与间谐波（非整数次谐波），导致相量计算出现幅值与相位偏差；

• 频率偏移：电网频率可能在 50±0.5Hz 范围内波动（如负荷突变导致的频率暂降），偏离 FFT 的基波频率假设，引发频谱泄漏；

• 噪声干扰：测量回路的电磁干扰、传感器热噪声可能淹没微弱的暂态信号，影响相量提取精度。

例如，当电网发生三相短路时，短路电流包含衰减直流分量、基波分量与高频暂态分量，信号在 10ms 内从稳态突变为暂态，传统 FFT 若未针对暂态优化，会因频谱泄漏导致相量计算误差达 10% 以上。

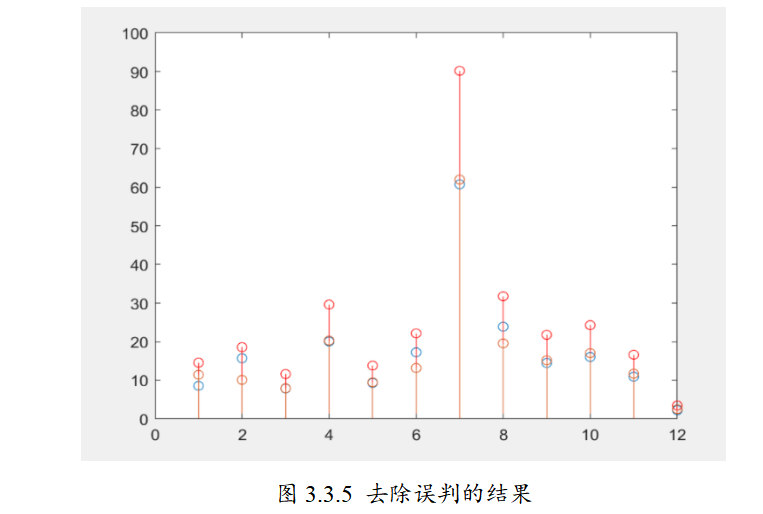

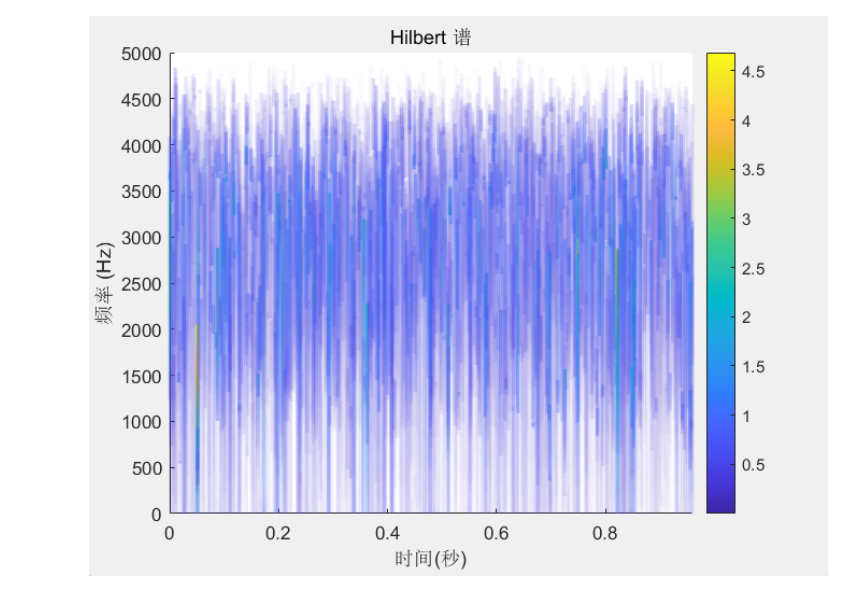

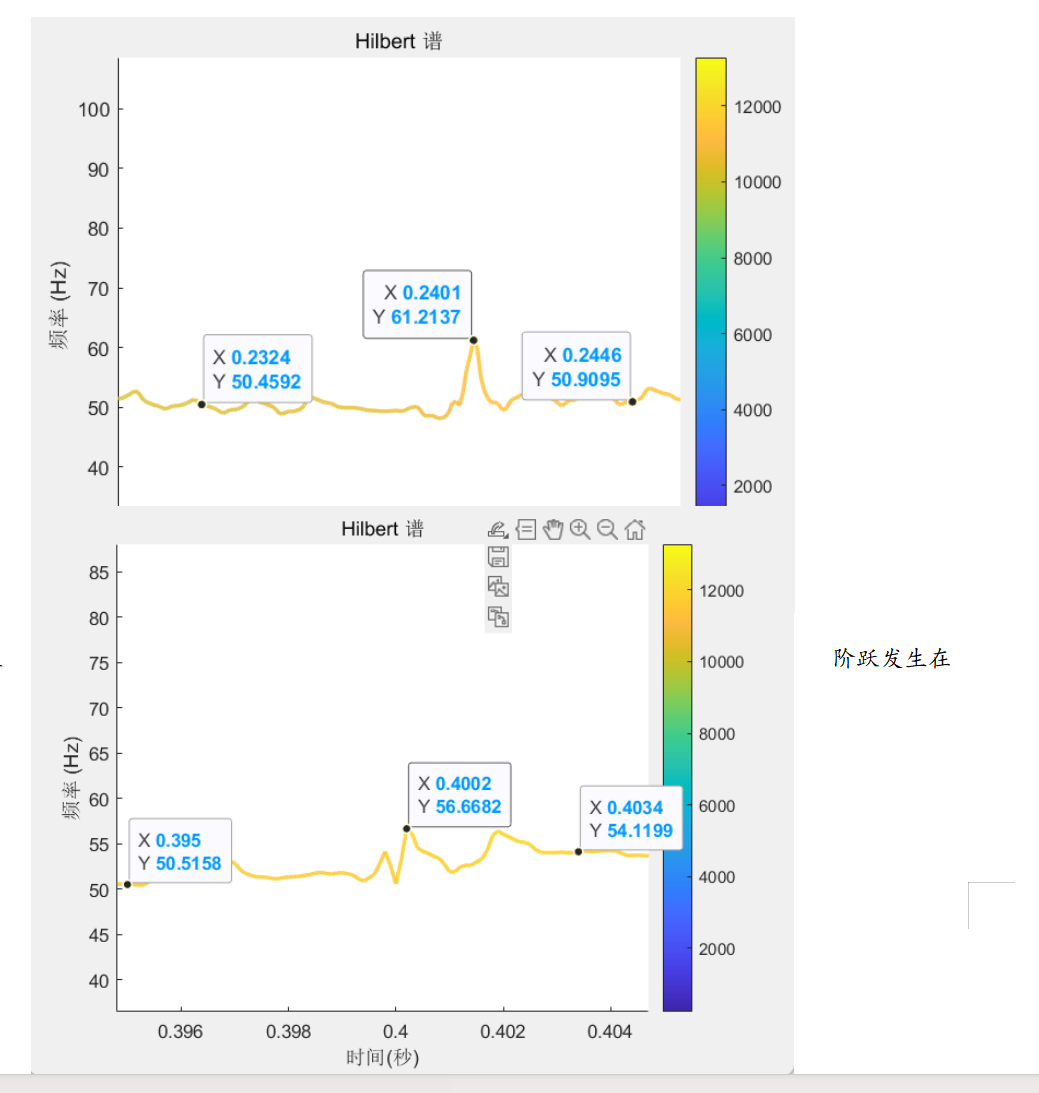

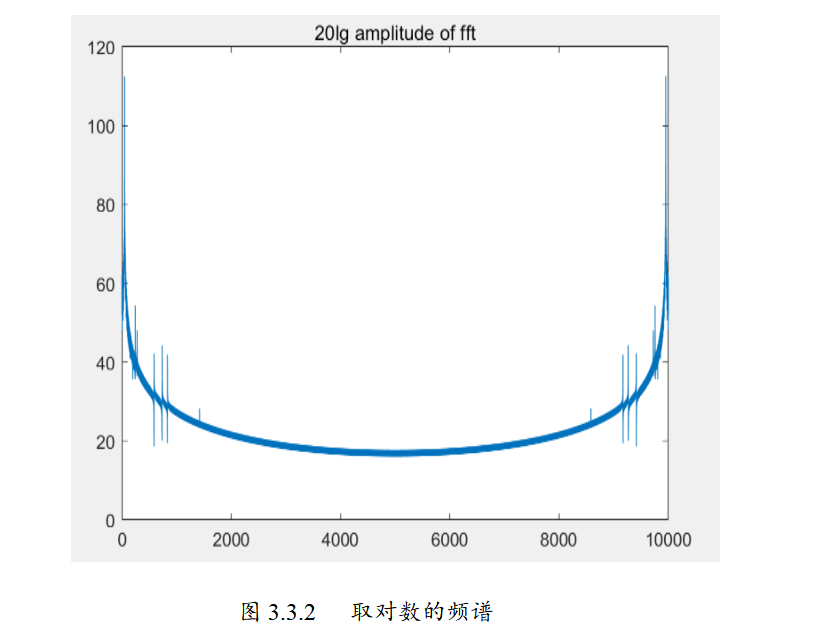

⛳️ 运行结果

📣 部分代码

🔗 参考文献
