在现代科技飞速发展的浪潮中，雷达技术作为信息获取和目标探测的关键手段，扮演着至关重要的角色。从军事领域的态势感知到民用交通的辅助驾驶，从气象预报的云层探测到工业生产的液位测量，雷达的应用无处不在。而在众多雷达技术中，调频连续波（Frequency Modulated Continuous Wave，FM-CW）雷达以其独特的优势，如高距离分辨率、结构简单、成本相对较低等，成为一种广泛应用的雷达体制。本文旨在深入探讨FM-CW雷达的核心技术——调频连续波信号，从其基本原理、信号特性、距离和速度测量原理、优点与局限性以及在通信系统技术中的独特地位等方面进行详细阐述。

一、调频连续波（FM-CW）信号的基本原理

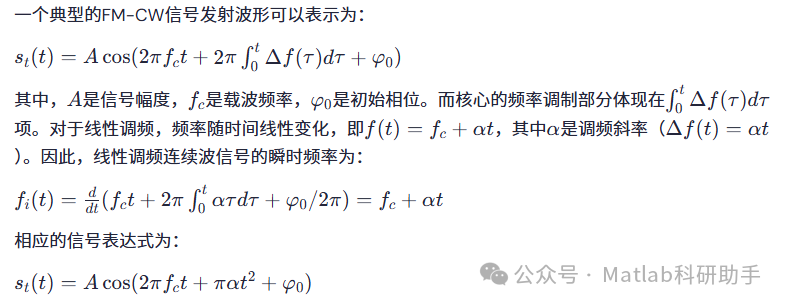

FM-CW雷达区别于脉冲雷达的最显著特点在于其发射的信号不是短促的脉冲，而是持续不断的连续波。然而，为了实现距离和速度的测量，这种连续波的频率并非恒定，而是随着时间按照特定的规律进行调制。这种调制方式通常是线性的，即频率随时间呈线性增加或减少，形成所谓的“线性调频”或“扫频”信号。

这种频率随时间线性变化的信号，在时频域上呈现出一条斜线。通过控制调频斜率αα和扫频带宽（在一个扫频周期内频率变化的范围），可以灵活地设计出满足不同应用需求的FM-CW信号。

二、FM-CW信号的特性

FM-CW信号的特性直接影响着雷达系统的性能，主要体现在以下几个方面：

连续波特性：
与脉冲雷达不同，FM-CW雷达持续发射和接收信号，无需高功率发射机，因此其结构相对简单，成本较低。同时，连续波的发射使得系统具有更高的平均发射功率，有助于提高探测距离和信噪比。
频率调制特性：
频率随时间的变化是FM-CW雷达实现测距和测速的关键。线性调频是最常用的调制方式，其简单的时频特性便于信号处理。扫频带宽的大小直接决定了系统的距离分辨率。扫频周期则影响着系统的最大不模糊距离和速度。
高距离分辨率潜力：
通过宽带扫频，FM-CW雷达能够实现极高的距离分辨率。信号处理的原理是通过测量发射信号和接收信号之间的频率差，而这个频率差与目标的距离成正比。更宽的扫频带宽意味着相同的距离差会产生更大的频率差，从而更容易区分近距离的两个目标。
处理增益：
虽然发射功率不高，但FM-CW雷达通过长时间积分接收信号，可以获得显著的处理增益，从而提高系统对弱目标的探测能力。

三、FM-CW雷达的测距原理

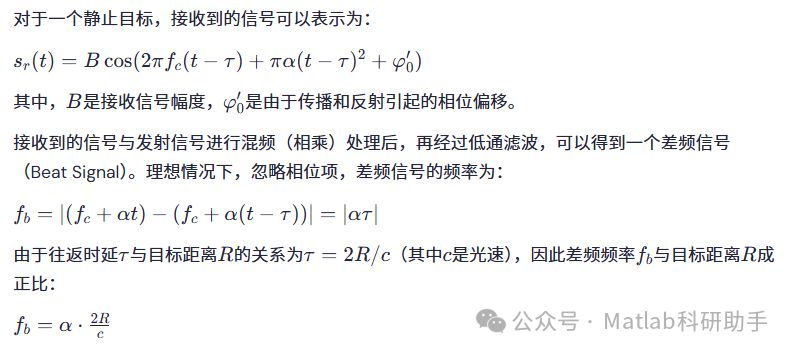

FM-CW雷达的测距原理是基于发射信号和目标反射信号之间的频率差。当雷达发射一个线性调频信号时，该信号到达目标并反射后返回雷达。由于信号从发射到接收存在一个往返时延ττ，接收到的信号是发射信号经过时延后的版本。

sr(t)=Bcos⁡(2πfc(t−τ)+πα(t−τ)2+φ0′)

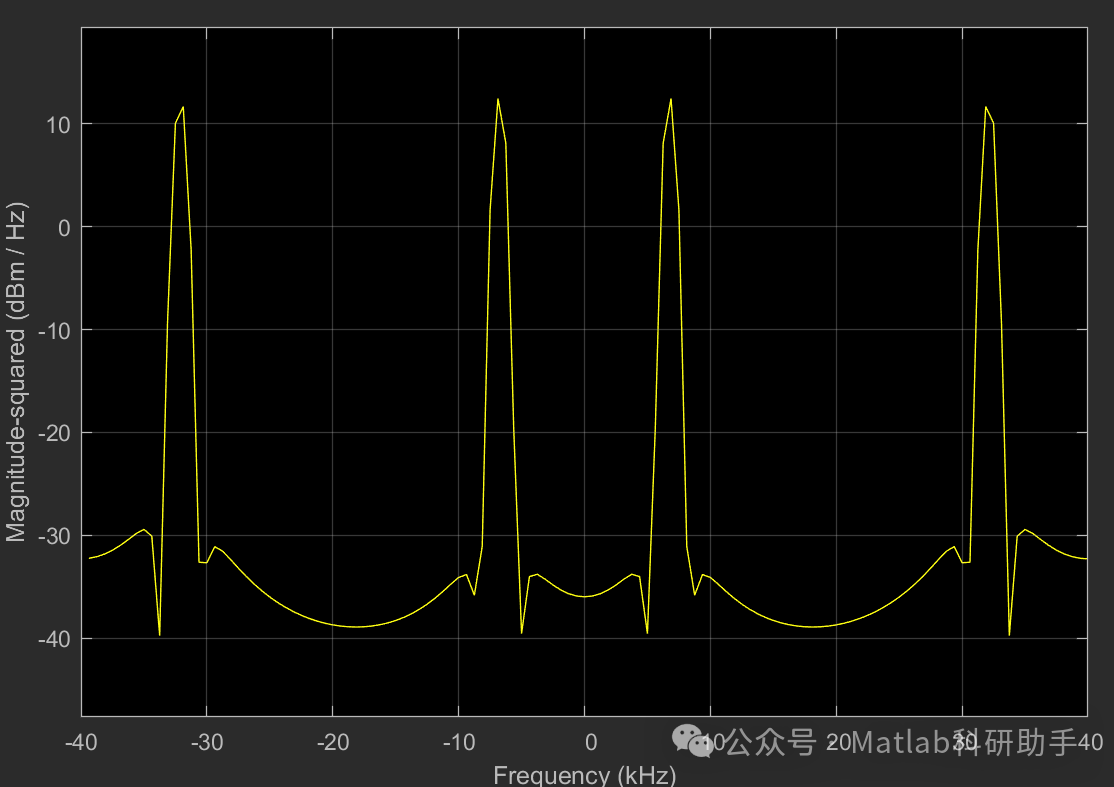

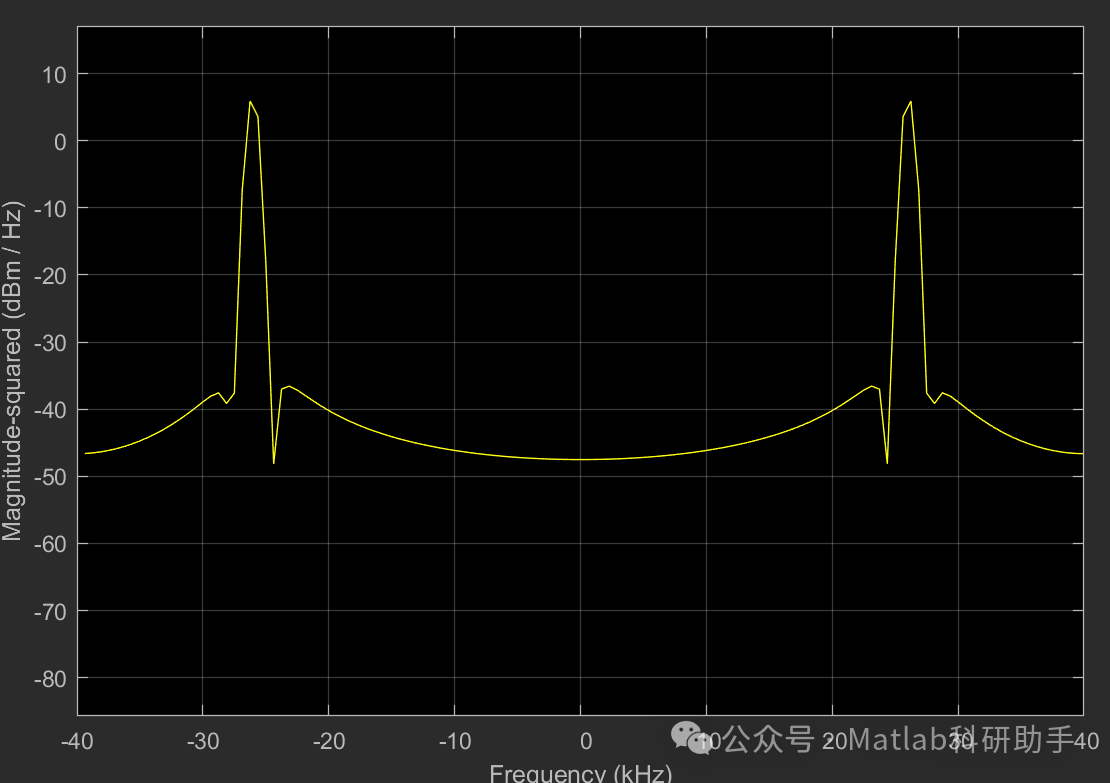

在实际应用中，通过对接收信号进行快速傅里叶变换（FFT），可以获得差频信号的频谱，频谱中的峰值频率即对应于目标的距离。对于多个目标，FFT结果中会出现多个峰值，每个峰值对应一个目标的距离。

四、FM-CW雷达的测速原理

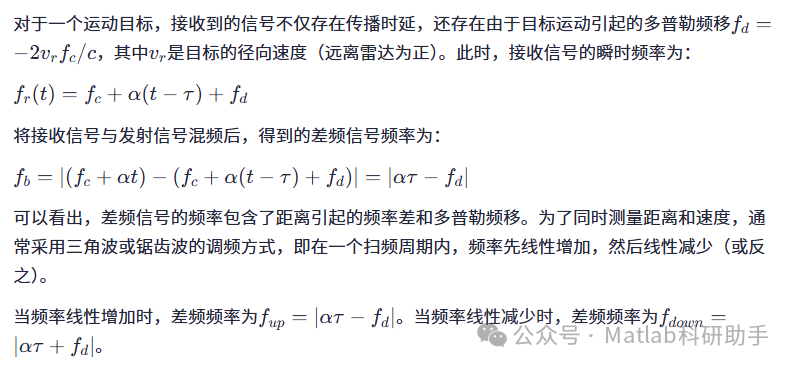

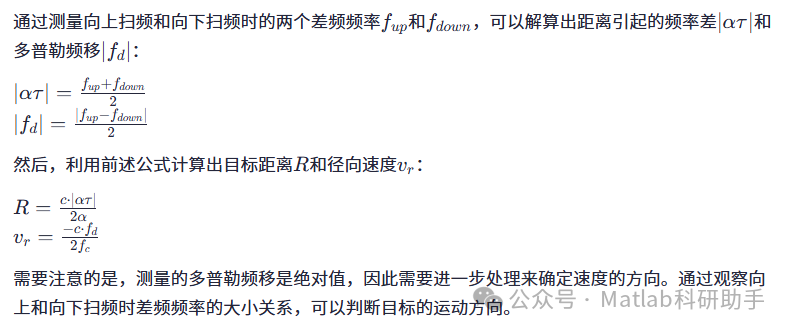

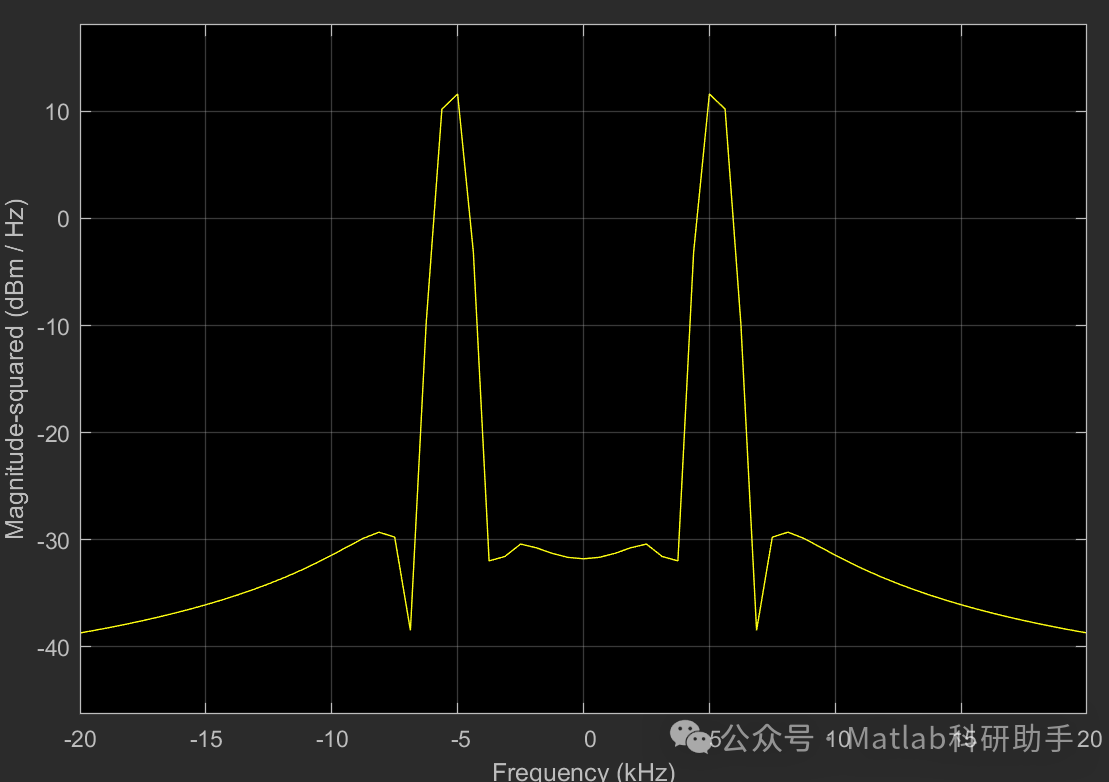

与脉冲雷达利用多普勒频移进行测速类似，FM-CW雷达也可以利用多普勒效应来测量目标的径向速度。然而，由于连续波的存在，需要更精细的信号处理方法来区分由距离和速度引起的多普勒频移。

五、FM-CW雷达的优点与局限性

FM-CW雷达凭借其独特的信号特性，具有以下显著优点：

高距离分辨率：
扫频带宽决定了距离分辨率，通过宽带扫频可以实现厘米甚至毫米级的距离分辨率，适用于精细测量应用。
结构简单、成本较低：
相较于脉冲雷达的高峰值功率发射机和复杂的时序控制，FM-CW雷达的连续波发射和相对简单的信号处理降低了系统复杂性和成本。
无需高功率发射机：
低平均发射功率降低了电磁辐射对人体和环境的影响，适用于对辐射要求较高的场合。
抗干扰能力强：
通过对接收信号进行窄带滤波，可以有效抑制带外干扰，提高系统的抗干扰能力。
处理增益高：
长时间积分接收信号可以获得显著的处理增益，提高对弱目标的探测能力。

然而，FM-CW雷达也存在一些局限性：

最大不模糊距离和速度受限：
扫频周期限制了最大不模糊距离和速度，为了增大探测范围，需要增加扫频周期，但这可能导致数据采集和处理的复杂度增加。
距离-速度模糊问题：
在某些情况下，不同的距离和速度组合可能产生相同的差频频率，导致距离和速度的模糊。通过选择合适的扫频波形和信号处理方法可以减轻这种模糊。
对环境的敏感性：
连续波的发射可能导致来自静止物体的强反射信号（零频分量）对弱目标信号产生遮蔽，需要采取措施抑制零频分量。
相互干扰问题：
多个FM-CW雷达系统在同一频段工作时容易产生相互干扰，需要进行频率规划或采用干扰抑制技术。

六、FM-CW信号在通信系统技术中的独特地位

虽然FM-CW雷达主要应用于目标探测领域，但其核心技术——调频连续波信号，在通信系统技术中也扮演着独特且日益重要的角色。这种“雷达与通信一体化”的趋势，使得FM-CW信号不仅仅是一种探测手段，也成为一种潜在的通信载体。

雷达-通信一体化：
利用FM-CW信号既进行目标探测又进行数据传输，可以有效利用频谱资源，降低系统成本和复杂度。例如，在自动驾驶领域，车载雷达可以利用其发射的FM-CW信号同时探测周围环境并与其他车辆进行数据交换，实现协同感知和控制。
高安全性通信：
FM-CW信号的连续波特性使得其具有较低的峰值功率，难以被第三方恶意截获或干扰。同时，可以通过调制信号的其他参数（如相位、幅度）来携带信息，实现安全通信。
复杂环境下的鲁棒通信：
FM-CW信号对多径效应具有一定的抗性，适用于复杂的电磁环境，例如城市峡谷或室内环境。
低功耗通信：
连续波的发射相比于脉冲通信可以实现较低的平均发射功率，适用于对功耗要求较高的物联网设备。
距离感应通信：
FM-CW信号可以同时提供距离信息和通信能力， enabling novel applications like proximity-aware communication and secure pairing.
