【无人机路径规划】基于IRM和RRTstar进行无人机路径规划附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

随着无人机技术的日益成熟，其应用领域也迅速扩展，从农业植保、物流运输到环境监测、应急救援，无人机都发挥着越来越重要的作用。在这些应用场景中，一个关键的技术问题就是无人机路径规划。一个高效、安全的路径规划算法可以显著提升无人机作业效率，降低作业风险。本文旨在探讨一种基于IRM (Influence Region Map) 和 RRT* (Informed Rapidly-exploring Random Tree star) 的无人机路径规划方法，并深入分析其原理、优势与局限性。

传统的路径规划算法，例如A算法、Dijkstra算法等，在静态环境下表现良好，但当环境复杂或存在动态障碍物时，其计算效率会显著降低。而RRT算法作为一种基于采样的算法，具有概率完备性，能够快速探索未知环境，因此在无人机路径规划领域得到广泛应用。然而，RRT算法也存在一些不足，例如路径的随机性较大，通常不够平滑，且容易陷入局部最优。为了克服这些缺陷，RRT算法被提出，它通过引入重连接步骤和最优代价传播机制，保证了算法的渐近最优性。

然而，RRT算法在复杂环境下仍然面临挑战，尤其是在存在大量障碍物时，算法的收敛速度会显著降低。这是因为RRT算法在整个搜索空间中均匀采样，效率较低。为了提高RRT算法的搜索效率，我们可以利用一些启发式信息来引导搜索过程。本文引入IRM，即影响区域地图，来作为一种启发式策略，提升RRT算法的性能。

IRM的构建与应用

IRM的思想是，将环境中的障碍物进行建模，并定义一个影响区域，该区域表示障碍物对无人机飞行安全的影响范围。例如，可以根据障碍物的大小、形状以及无人机的飞行高度等因素来确定影响区域的大小和形状。影响区域内的点被认为是不安全的，应该尽量避免通过。

具体而言，IRM的构建可以分为以下几个步骤：

1. 环境建模：

    首先，需要对环境进行建模，获取障碍物的精确位置和形状信息。这可以通过多种方式实现，例如激光雷达扫描、视觉SLAM等。

2. 影响区域定义：

    针对每个障碍物，定义其影响区域。影响区域的形状和大小可以根据实际需求进行调整，通常可以采用圆形、椭圆形或者多边形等形状。例如，对于一个高度较高的建筑物，其影响区域可以设置为一个较大的圆柱体。

3. 影响值计算：

    在每个影响区域内，计算影响值。影响值表示该点受到障碍物影响的程度，距离障碍物越近的点，影响值越大。影响值可以采用不同的函数进行计算，例如高斯函数、指数函数等。

4. IRM地图构建：

    将所有障碍物的影响区域叠加起来，形成IRM地图。IRM地图上的每个点都对应一个影响值，该值表示该点受到所有障碍物的影响总和。

在RRT*算法中，IRM可以用来指导采样过程。具体来说，可以采用以下策略：

• 避免高影响区域采样：

   在采样时，尽量避免在高影响值的区域采样。这意味着算法会更多地在安全区域进行探索，从而减少不必要的计算。

• 向低影响区域偏向采样：

   可以设计一个概率分布，使得算法更有可能在低影响值的区域采样。这可以通过调整采样概率来实现，例如，可以根据影响值的大小来分配采样权重。

通过将IRM融入RRT*算法，可以有效地提高算法的搜索效率，缩短路径规划时间，并提高路径的安全性。

基于IRM和RRT*的路径规划算法流程

基于IRM和RRT*的路径规划算法流程如下：

1. 构建环境模型：

    通过传感器或其他方式获取环境信息，构建环境模型，包括障碍物的位置、形状等信息。

2. 构建IRM地图：

    根据环境模型，定义障碍物的影响区域，计算影响值，构建IRM地图。

3. 初始化RRT*树：

    将起始点作为根节点加入RRT*树。

4. 迭代搜索：

   a. 采样： 根据IRM地图，采用偏向低影响区域的采样策略，生成新的采样点。
   b. 寻找最近节点： 在RRT树中寻找距离采样点最近的节点。
   c. 延伸： 从最近节点向采样点方向延伸一步，生成新的节点。
   d. 碰撞检测： 判断新的节点是否与障碍物发生碰撞。如果发生碰撞，则放弃该节点。
   e. 连接： 如果新的节点没有发生碰撞，则将其加入RRT树，并找到距离该节点最近的若干个节点。
   f. 重连接： 对于找到的每个最近节点，判断从起始点经过新节点到达该节点的代价是否小于当前代价。如果小于，则更新该节点的父节点为新节点。
   g. 代价传播： 更新RRT*树中所有节点的代价信息。

5. 判断终止条件：

    如果RRT*树中存在距离目标点足够近的节点，则算法终止。

6. 路径提取：

    从目标点回溯到起始点，提取最优路径。

优势与局限性

基于IRM和RRT*的路径规划方法具有以下优势：

• 提高了搜索效率：

   IRM可以有效地引导RRT*算法的搜索方向，使其更多地在安全区域进行探索，从而提高了搜索效率。

• 提高了路径安全性：

   通过避免高影响区域，可以生成更加安全的路径，降低无人机与障碍物发生碰撞的风险。

• 保证了渐近最优性：

   RRT*算法保证了算法的渐近最优性，即使在复杂环境下，也能找到接近最优的路径。

该方法也存在一些局限性：

• IRM的构建需要精确的环境信息：

   IRM的构建依赖于精确的环境信息，如果环境信息不准确，则会影响算法的性能。

• 计算复杂度较高：

   RRT*算法的计算复杂度较高，尤其是在复杂环境下，计算时间会比较长。

• 参数调整比较困难：

   IRM的影响区域大小、影响值计算函数等参数需要根据实际情况进行调整，参数调整比较困难。

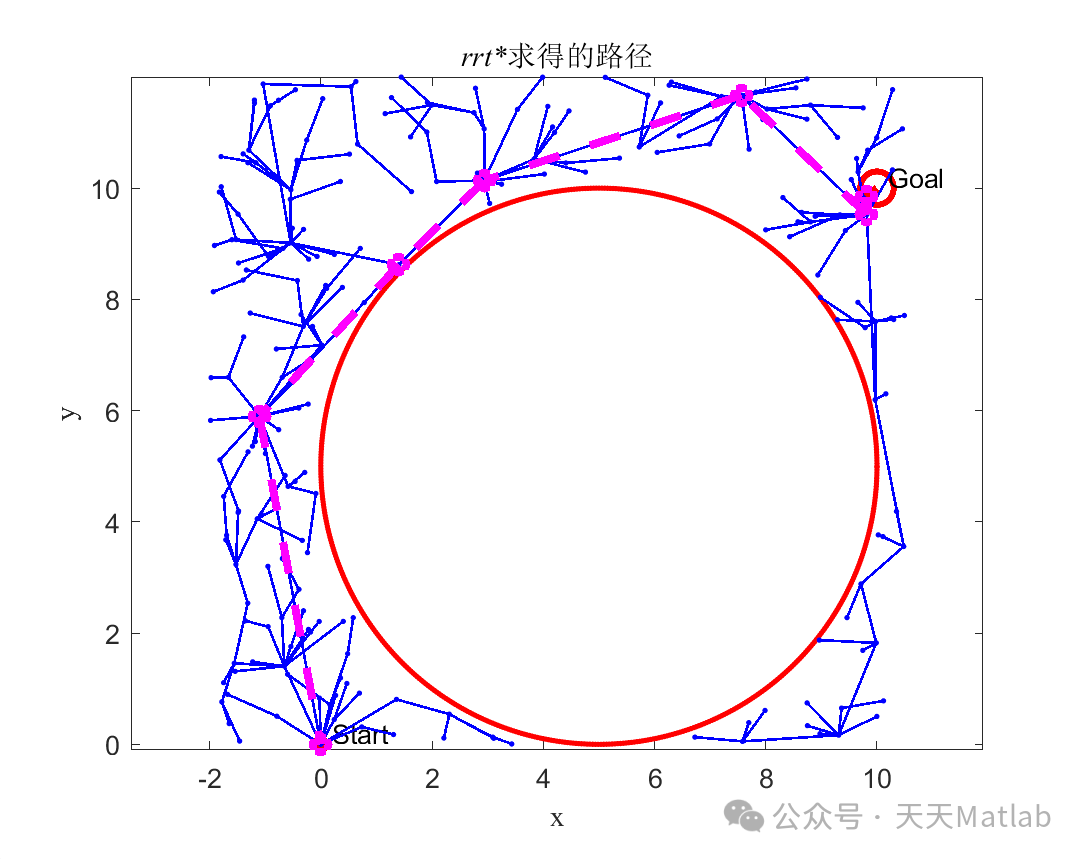

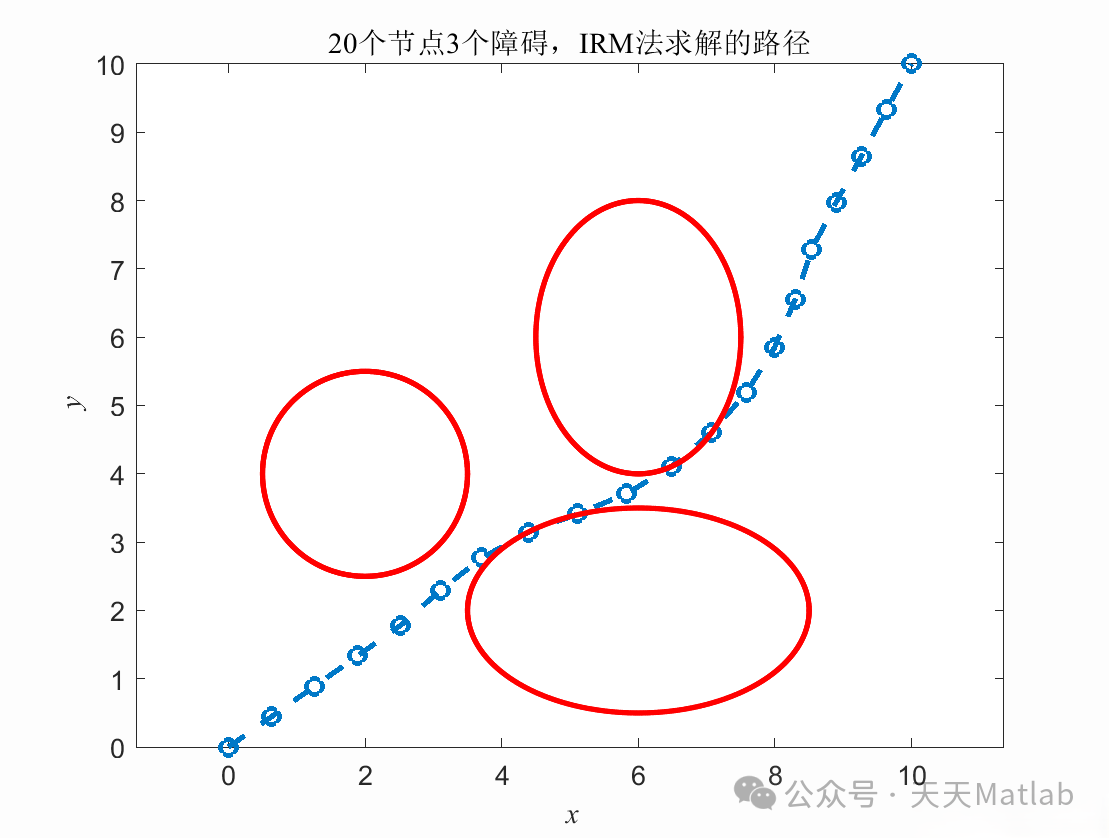

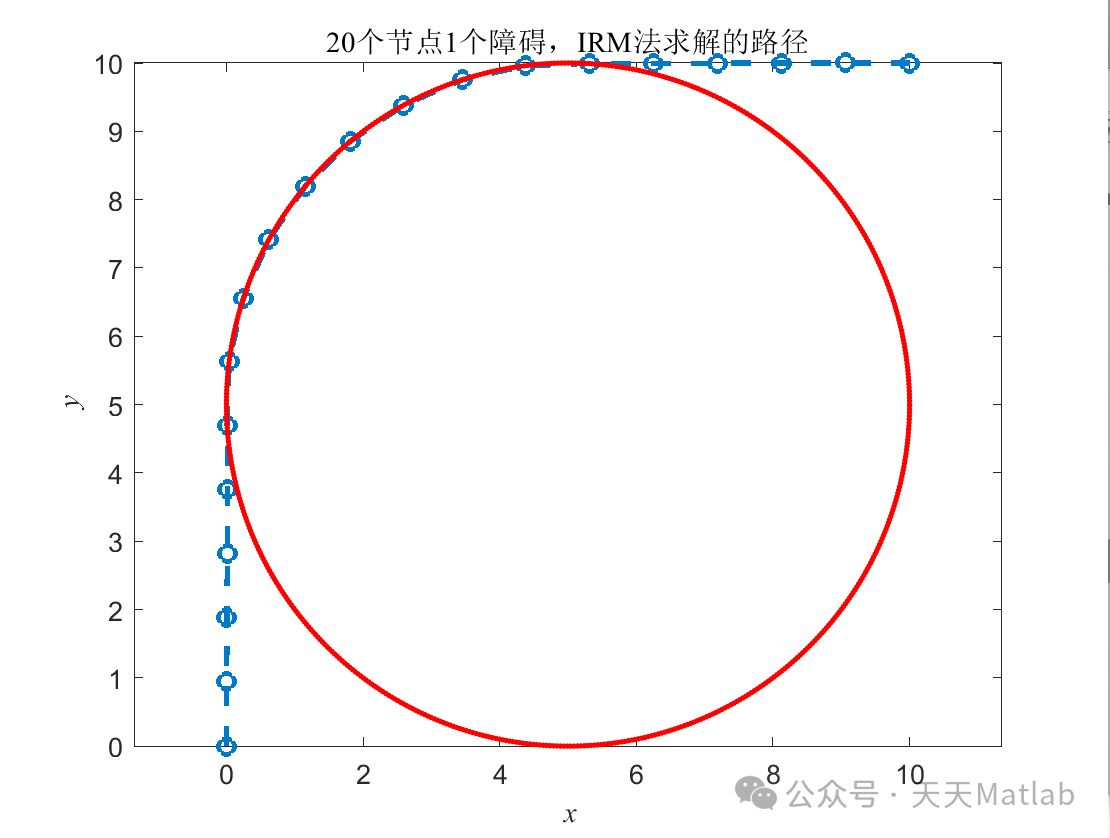

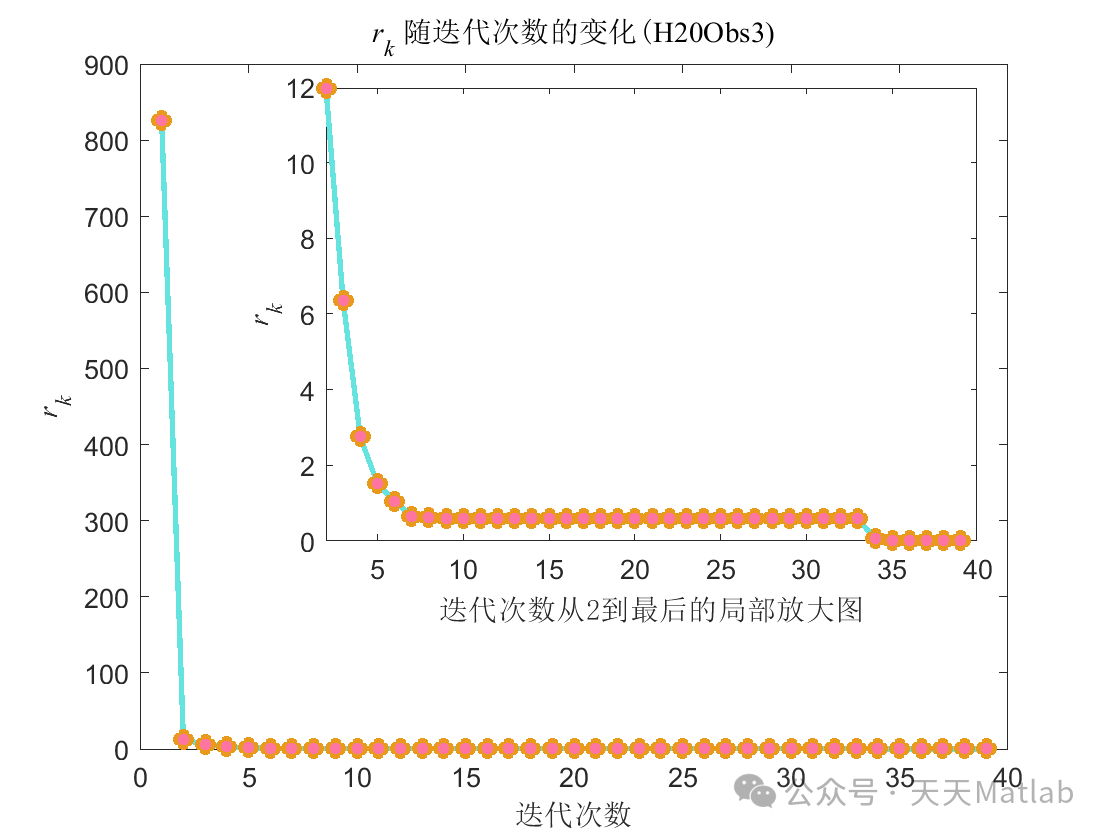

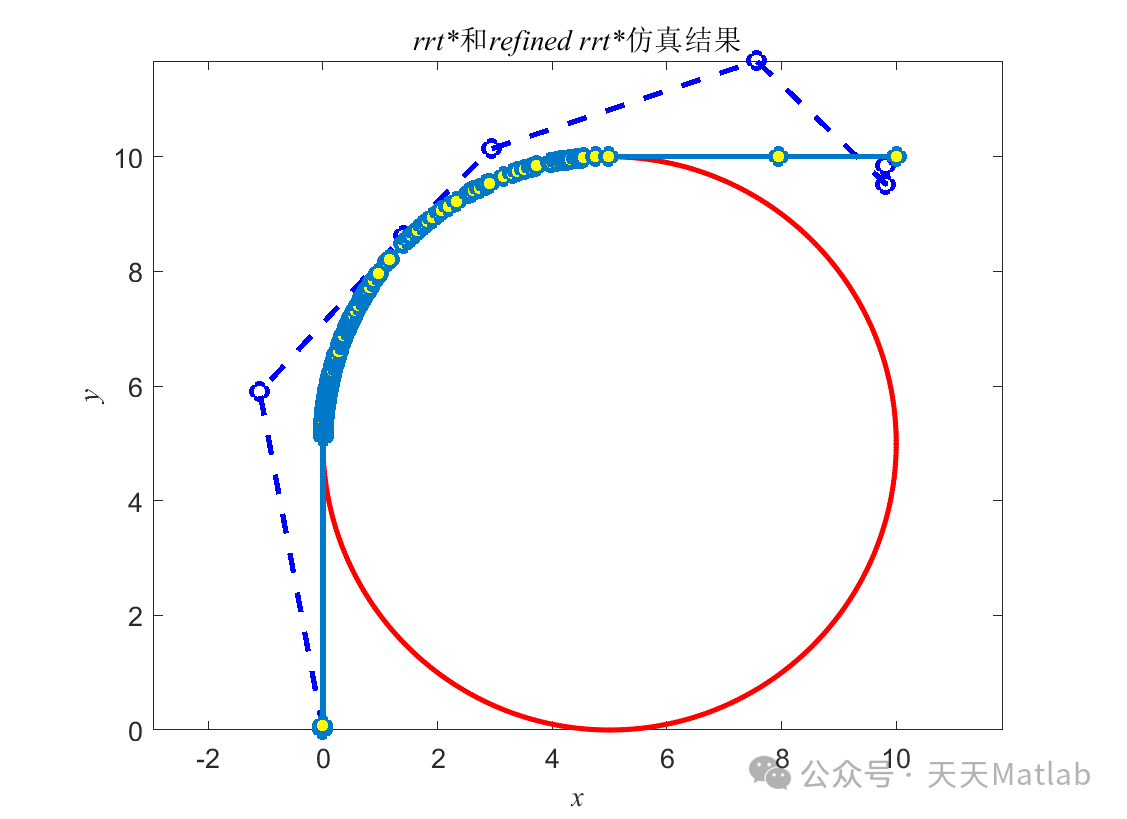

⛳️ 运行结果

🔗 参考文献

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除

 👇 关注我领取海量matlab电子书和数学建模资料
