【心电信号】基于形态滤波心电图信号ECG调节附Matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

心电图 (ECG) 作为一种无创伤性、便捷高效的诊断工具，在心血管疾病的诊断和监测中扮演着至关重要的角色。然而，ECG 信号易受多种噪声干扰，例如肌电干扰 (EMG)、基线漂移、电源线干扰等，这些噪声的存在严重影响了 ECG 信号的质量，降低了诊断的准确性，甚至导致误诊。因此，对 ECG 信号进行有效去噪和调节至关重要。本文将重点探讨基于形态滤波技术的 ECG 信号调节方法，分析其原理、优势以及在实际应用中的挑战与改进方向。

形态滤波 (Morphological Filtering) 是一种非线性信号处理技术，其核心思想是利用预定义的结构元素 (Structuring Element, SE) 对信号进行膨胀和腐蚀操作，从而实现信号的平滑、去噪和特征提取。与传统的线性滤波方法相比，形态滤波能够有效地去除脉冲噪声、椒盐噪声等非线性噪声，同时保留信号的边缘和细节信息，这使其成为 ECG 信号处理的理想选择。

在 ECG 信号处理中，常用的形态滤波方法包括开运算 (Opening) 和闭运算 (Closing)。开运算首先对信号进行腐蚀，然后进行膨胀，可以有效去除比结构元素小的噪声点和毛刺，同时保留信号的主要形态特征。闭运算则相反，先膨胀后腐蚀，能够填充信号中的小孔和凹陷，平滑信号的边缘。通过合理选择结构元素的大小和形状，可以针对不同类型的噪声进行有效滤波。例如，对于尖锐的脉冲噪声，可以选择较小的结构元素；对于基线漂移等低频噪声，可以选择较大的结构元素。

然而，简单的开闭运算并不能完全满足 ECG 信号处理的需求。ECG 信号具有复杂的波形特征，例如 P 波、QRS 波和 T 波，这些波形的形态和幅度差异较大。直接使用开闭运算可能会导致信号细节的丢失或畸变。因此，需要结合其他信号处理技术，例如小波变换、经验模态分解 (Empirical Mode Decomposition, EMD) 等，来提高形态滤波的性能。

例如，可以先利用小波变换将 ECG 信号分解成不同尺度的子带，然后分别对不同子带进行形态滤波。高频子带包含大部分噪声，可以使用较小的结构元素进行开运算去除噪声；低频子带包含主要的 ECG 波形信息，可以使用较大的结构元素进行闭运算平滑基线漂移。最后，将滤波后的子带进行重构，得到去噪后的 ECG 信号。

此外，自适应形态滤波也是一种有效的改进方法。传统的形态滤波方法需要预先设定结构元素的大小和形状，这在实际应用中可能会受到限制。自适应形态滤波可以根据信号的局部特征自适应地调整结构元素，从而提高滤波的精度和鲁棒性。例如，可以根据信号的局部方差或梯度来调整结构元素的大小，在噪声较强的地方使用较小的结构元素，在噪声较弱的地方使用较大的结构元素。

尽管基于形态滤波的 ECG 信号调节方法具有诸多优势，但也存在一些挑战。首先，结构元素的选择对滤波效果影响较大，需要根据具体情况进行调整，缺乏一个通用的选择标准。其次，形态滤波对参数的敏感性较高，参数的微小变化都可能导致滤波结果的显著差异。最后，对于一些复杂的噪声，例如非平稳噪声，形态滤波的去噪效果可能受到限制。

未来的研究方向可以集中在以下几个方面：开发更加智能化的结构元素选择方法，例如基于机器学习的自动结构元素选择算法；设计更加鲁棒的形态滤波算法，例如能够自适应处理非平稳噪声的算法；结合其他先进的信号处理技术，例如深度学习，进一步提高 ECG 信号调节的精度和效率。

总之，基于形态滤波的 ECG 信号调节技术是一种有效且具有前景的方法。通过不断改进和完善，该技术将为心血管疾病的诊断和治疗提供更加准确可靠的依据，为提高医疗水平做出贡献。 进一步的研究应关注算法的优化和自适应能力的提升，以应对更加复杂的实际应用场景。

📣 部分代码

%   - N: define the length of strel.

%        (2*N)-1 is the dimension of the strel

% Gamma control the shape of strel

gamma = zeros(1,N); % Prealloc

% Height parameter, alias the peak value of strel(n)

h = 5;

% Structuring Element

strel = zeros(1,2*N-1); % Prealloc

% generate random value for gamma [0.1-0.99]

for i = 1:length(gamma)

   gamma(i) = 0.01 + (0.99-0.01).*rand(1);

end

% Sort the first half of the array

gamma = sort(gamma);

% fill the array from index 1 to N

for n = 1:N

    strel(n) = floor(h*gamma(n));

    strel(N) = h;

end

% fill the array from index N+1 till the end

for n = N+1:2*N-1

    strel(n) = strel(2*N-n);

end

% Condition to build a correct structuring element

if length(strel) == 1

    strel(1) = 1;

end

for i=1:length(strel(N))

    if strel(1) > 1

       strel(1) = 0;

       strel(length(strel)) = 0;

    end

end

for i = 2:length(strel)-1

    if strel(i) < 1

        strel(i) = 1;

        strel(length(strel)-1) = 1;

    end

end

end

% %% Gen strel with only 1 element for test

% strel = zeros(1,2*N-1); % Prealloc

% % Fill the array from index 1 to N

% for n = 1:N

%     strel(n) = 1;

% end

% % Fill the array from index N+1 till the end

% for n = N+1:2*N-1

%     strel(n) = strel(2*N-n);

% end

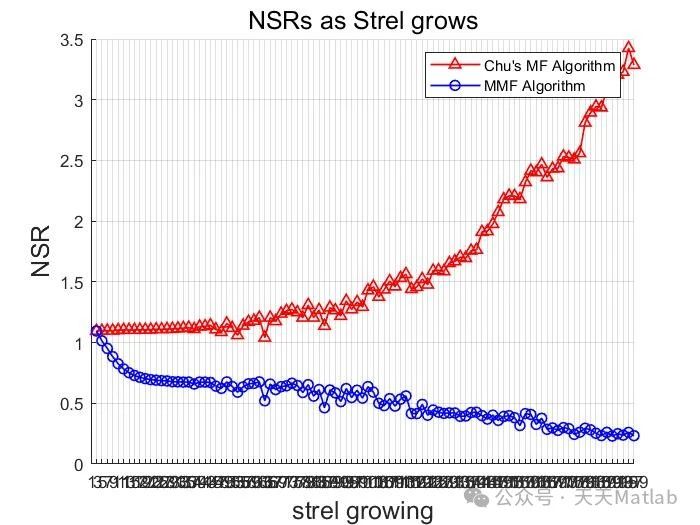

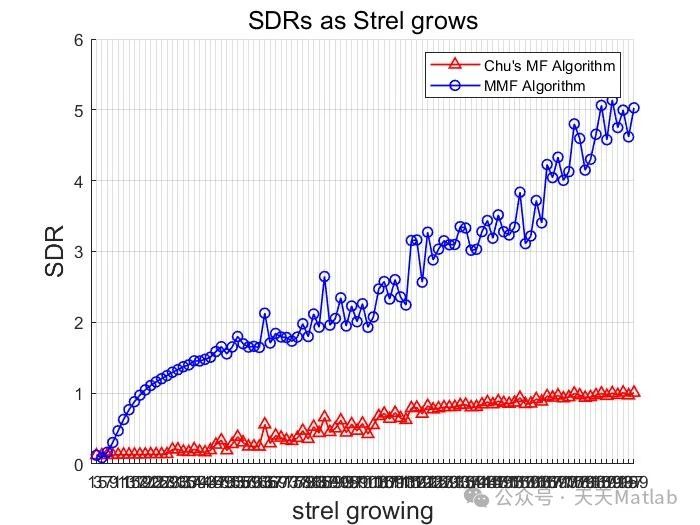

⛳️ 运行结果
