antv-g2学习手册-上

本文深入探讨G2图表引擎的核心概念,包括数据、图形属性、几何标记、度量、坐标系、可视化组件、分面和视图。详细解析度量配置、坐标系配置、坐标轴配置、Tooltip配置和图例配置,帮助读者掌握G2的高级应用。

G2所构建出的图表是由一系列独立的图形元素组合而成的:

  1. 数据Data:可视化最基础的部分
  2. 图形属性Attribute:负责将数据中的变量映射到图形空间
  3. 几何标记Geometry:即在图表中实际看到的图形元素,如点,线,多边形等,每个几何标记对象含有多个图形属性,G2的核心就是建立数据中的一系列变量到图形属性的映射
  4. 度量Scale:数据空间到图形属性空间的转换桥梁,每一个图形属性都对应着一个或者多个度量
  5. 坐标系Coordinate:描述了数据是如何映射到图形所在的平面的,同一个几何标记在不同坐标系下会有不同的表现。
  6. 可视化组件Component:图标辅助元素,用于增强图标的可读性和可理解性
  7. 分面Facet:描述如何将数据分解为各个子集,以及如何对这些子集作图并联合进行展示,主要用于多维数据分析

View视图

View是拥有独立数据源,并且能够绘制多个图形的容器,里面会包含Geometry,组件,交互,事件等,而Chart是继承于View。

数据

G2支持的数据格式如下:

[
	{key:value},
	{key:value},
]

数据重载
当chart实例创建完毕之后,通过chart.data(data)装载数据

数据更新
G2更新数据的方式有两种

  1. 图表数据更新(前后数据结构不发生变化),更新后马上刷新图表
	chart.changeData(data)
  1. 仅需要更新数据,但不需要马上更新图表
	chart.data(newData);//更新
	chart.render();//更新图表

注:更新数据时还可以清除图表上的所有元素,重新定义图形语法,改变图表类型和各种配置

	chart().line().position(x*y);
	chart.render();
	chart.clear();//清理所有图形
	chart.data(newData);//加载新数据
	chart.interval().position(x*y).color("z");//重新定义图形语法
	chart.render();

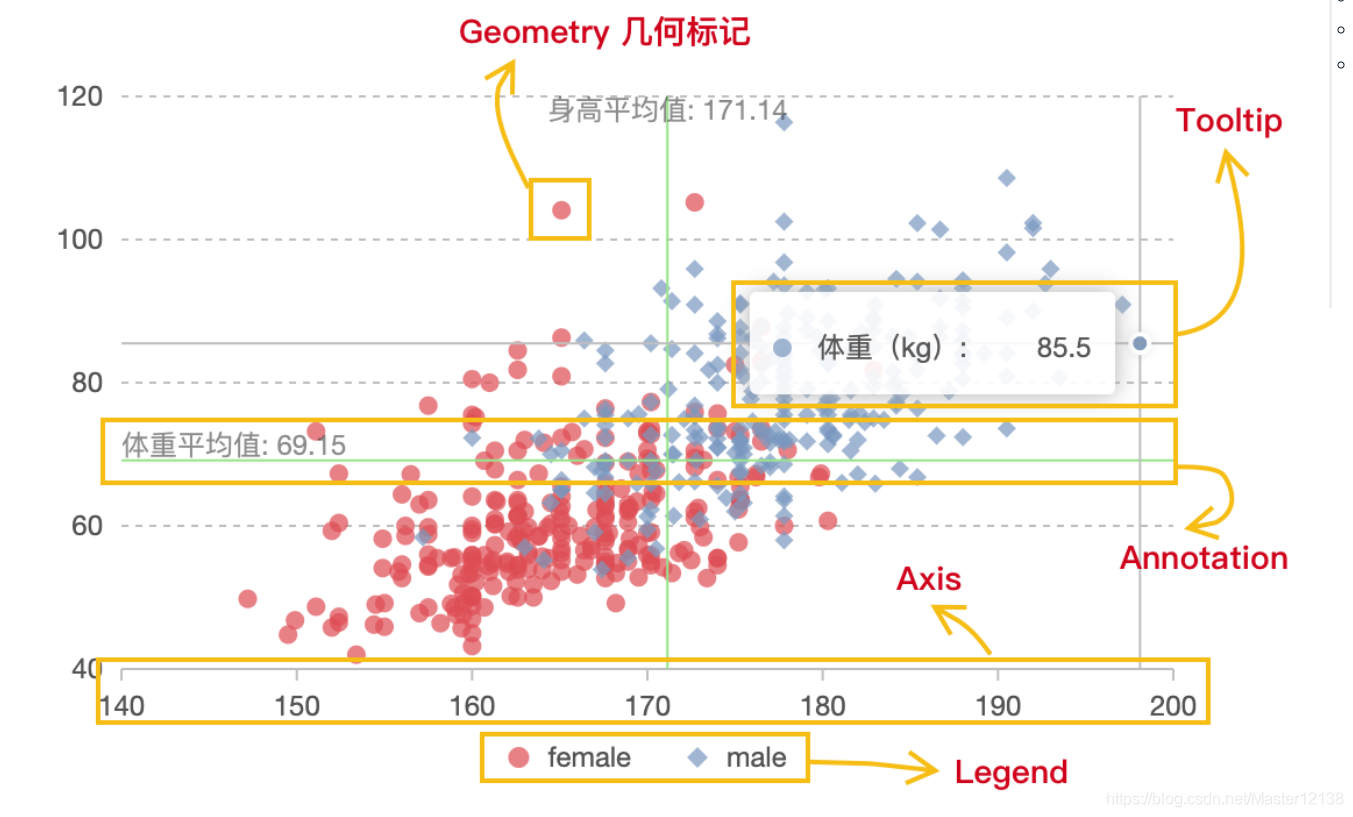

图表组成

在这里插入图片描述

度量配置

度量(Scale)用于定义数据的类型和展示方式,主要用于:

  • 生成坐标轴刻度值
  • 显示图例项
  • 格式化数据展示文本
度量的定义
