该文介绍了如何通过ufun函数库来创建3D建模的基本元素，包括块、基准平面、凸台、垫块和腔体。提供了源码实例，详细展示了每个功能的参数和调用方法，如UF_MODL_create_block用于创建块，UF_MODL_create_boss用于创建凸台等。代码中包含了创建各个特征所需的坐标、尺寸和方向信息。

本节主要讲述通过ufun函数直接创建块、基准平面、凸台、垫块、腔体，涉及ufun函数如下：

1、创建块 UF_MODL_create_block

2、创建基准平面 UF_MODL_create_fixed_dplane

3、创建凸台 UF_MODL_create_boss

4、创建垫块 UF_MODL_create_rect_pad5

5、创建腔体 UF_MODL_create_rect_pocket

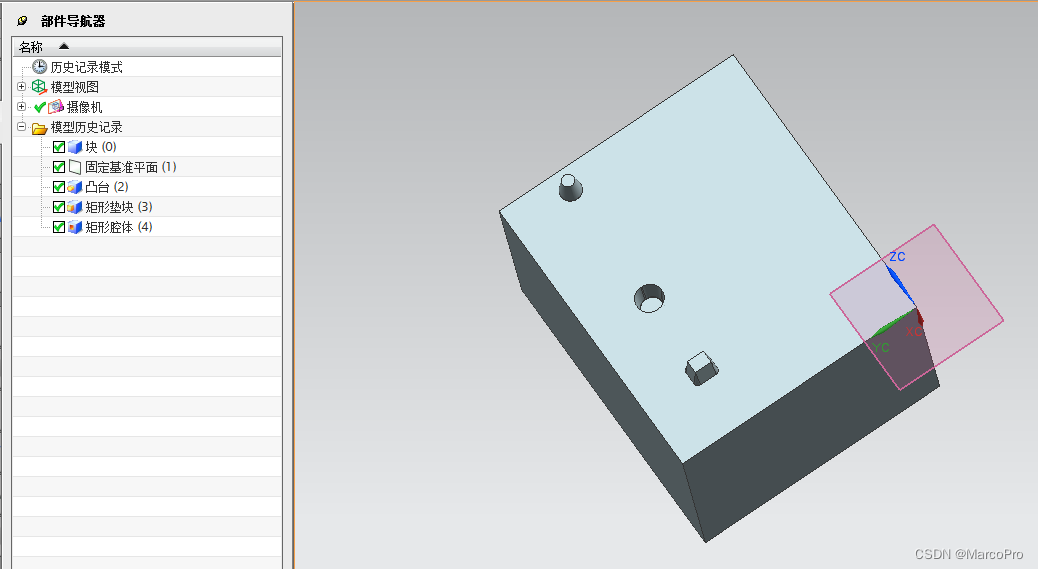

效果图如下：

1、源码实例

#include <stdio.h>
#include <uf.h>
#include <uf_defs.h>
#include <uf_modl.h>
#include <uf_modl_primitives.h>
#include <uf_part.h>

/* ARGSUSED */
void ufusr(char *param, int *retcod, int param_len)
{
    int          ifail=0;
    int          units=1; /*1=metric, 2=english*/
    char         error_message[MAX_LINE_SIZE + 1];
    char *       prtnam = "cre_fea_by_dtm_tst";
    char *       blk_edg_len[3] = {"50", "60", "70"};
    char *       pad_size[3]={"5","6","5.5"};
    c
