配置VLAN

一、掌握VLAN基本工作原理

VLAN技术允许网络管理者将一个物理的LAN逻辑地划分成不同的广播域（或称虚拟LAN，即VLAN），每一个VLAN都包含一组有着相同需求的计算机工作站，与物理上形成的LAN有着相同的属性。但由于它是逻辑地而不是物理地划分，所以同一个VLAN内的各个工作站无须被放置在同一个物理空间里，即这些工作站不一定属于同一个物理LAN网段。一个VLAN内部的广播和单播流量都不会转发到其他VLAN中，从而有助于控制流量、减少设备投资、简化网络管理、提高网络的安全性。

二、准备实验器材配置实验环境图

设备列表

名称和型号	版本	数量
S5820V2	CMW7.1	2
PC	Windows系统	4
以太网连接线	无	5

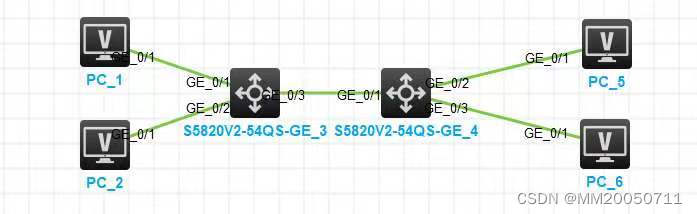

如图配置实验环境图

三、实验过程

实验任务1：配置Access链路端口

本实验任务通过在交换机上配置Access链路端口而使PC间处于不同VLAN，隔离PC间的访问，从而使学员加深对Access链路端口的理解。

1、建立物理连接

按照实验环境图进行连接，并检查设备的软件版本及配置信息,确保各设备软件版本符合要求，所有配置为初始状态。如果配置不符合要求，请读者
