初级网络工程师第四天（静态路由）

路由器的转发原理：数据包来到路由器，首先看二层，是给自己的包则解二层封装，看三层。看目标ip，根据目标ip地址查看路由表，若路由表中有有记录目标网段，则无条件按照路由表中的记录转达。若路由表中没有记录，则将该数据包丢弃。

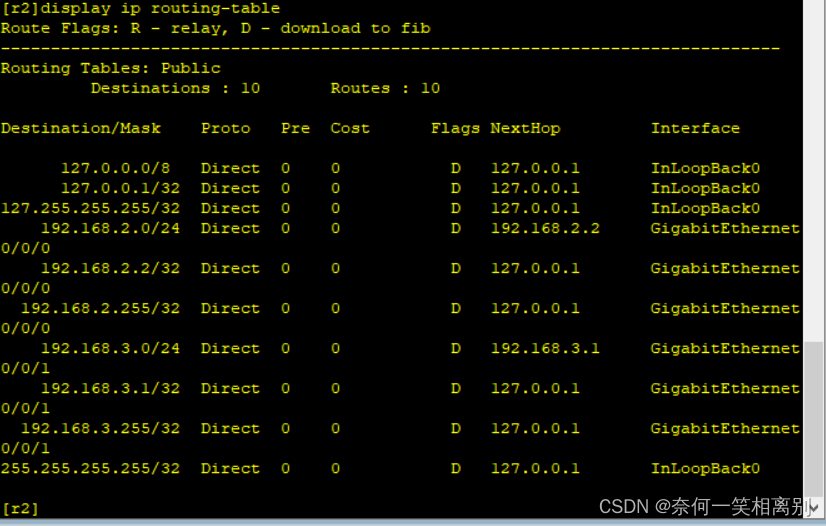

<Huawei>display ip routing-able---查看路由表

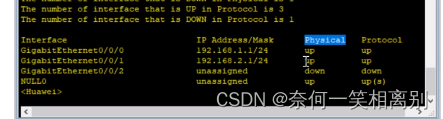

直连路由产生条件

1.接口配IP

2.接口双up

路由器将默认生成对应的直连路由

路由器和路由器之间的线路称为---骨干电路（总线链路）

骨干链路内不允许添加任何设备

静态路由：由网络管理员手动添加的路由条目。

动态路由：所有路由器上运行同一种路由协议，之后通过路由器之间相互交流，协商最中的计算出路由条目。

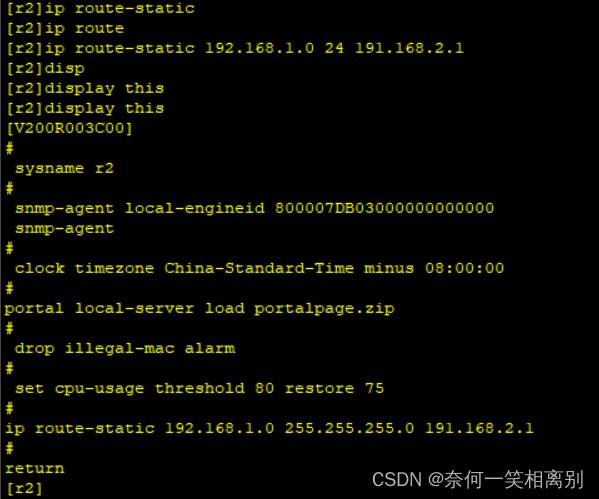

[r2]ip route-static 192.168.1.0 24 191.168.2.1

网段        掩码     下一跳（目标网段出口的ip）

PRE---优先级---当存在多条目标网段相同的路由条目时，仅加载优先级最高的路由条目到路由表中。

优先级的数值越大，优先级越低。（0-250）

默认情况下，静态路由的优先级是60，直连路由优先级0.

路由环路

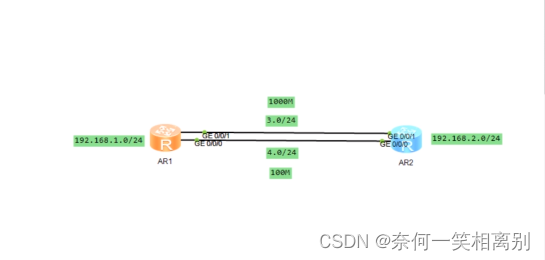

1：负载均衡：当路由器访问同一个目标时，具有多条开销相似的路径时，可以让设备将流量差分后延多条路径同时传输，达到叠加带宽的效果。

192.168.6.0/24

Static  60   0                RD   192.168.2.2     GigabitEther  Asnet

0/0/1

                    Static  60   0                RD   192.168.3.2     GigabitEthernet

0/0/2

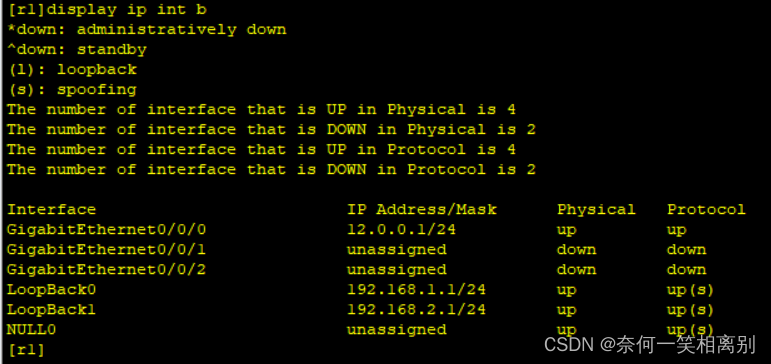

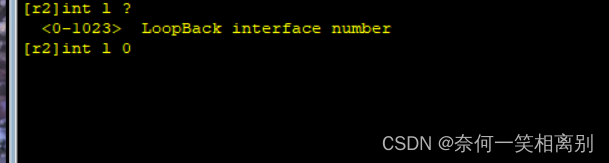

2：环回接口：路由器虚拟的接口，可以用来测试实验而不受设备的限制。

配IP

[r1-LoopBack0]ip add 192.168.1.1 24

[r1-LoopBack0]

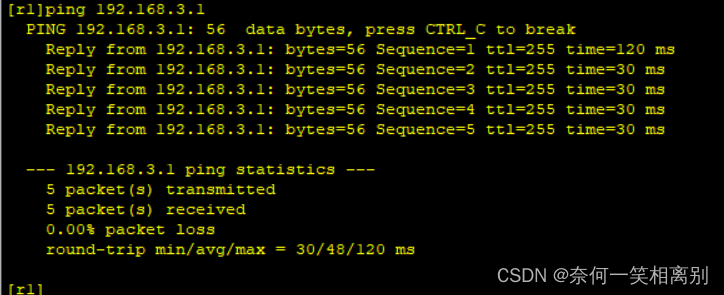

如何在路由器中ping其他的pc端

（1）直接Ping代表路由器的端口发送包

（2）指定源ip发送ping包

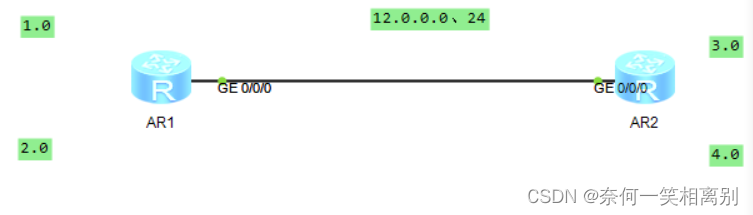

3：手工汇总：当路由器访问多个连续的子网时，若他们具有相同的下一跳，可将这些网段进行汇总计算，之后，仅需编写一条到达汇总网段的路由即可，以达到减少路由条目，提高转发效率的目的。

192.168.1.0/24    192.168.000000 01 .00000000

192.168.2.0/24    192.168.000000 10 .00000000

192.168.0.0/22    192.168.000000 00.00000000

4：路由黑洞：在汇总中包括网段实际不存在的网段，可能会造成流量的有去无回的现象，浪费链路资源。（合理的子网划分和汇总可以减少路由黑洞的产生）

如：192.168.0.0/24

可划分为

192.168.000000 00.00000000/22   192.168.0.0/24

192.168.000000 01.00000000/22   192.168.1.0/24

192.168.000000 10.00000000/22   192.168.2.0/24

192.168.000000 11.00000000/22   192.168.3.0/24

5：缺省路由：一条不限定目标的路由。如果本地路由表中所有的路由条目都无法匹配上时将匹配缺省路由。（所有路由都匹配不上，最后才能匹配；切记最后执行）

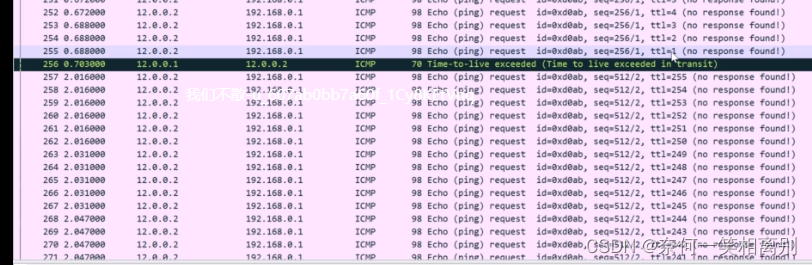

路由黑洞和缺省路由相遇，100%出环。消耗计算机资源

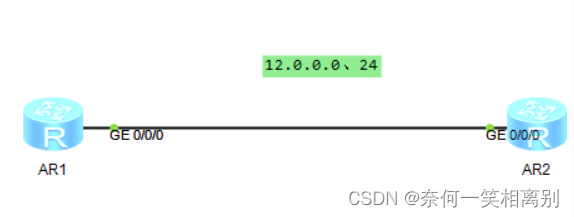

配置缺省路由

[r2]ip route-static 0.0.0.0 0.0.0.0 12.0.0.1

第一个0.0.0.0指任意的IP

第二个0.0.0.0指任意的子网掩码

第三个12.0.0.1指出口的IP

6：空接口路由(需要自行设置)：防止路由黑洞和缺省路由形成的环路。

在黑洞路由器上配置一条指向汇总网段的空接口路由。

空接口：虚拟接口

NULL空接口

路由表的匹配原则：最长匹配原则（子网掩码最长的）（精确匹配）

7：浮动静态路由：通过修改路由条目的默认优先级（默认为60 ，越小越优先），来实现静态路由的备份效果

[Huawei]disp ip routing-table protocol

shutdown命令

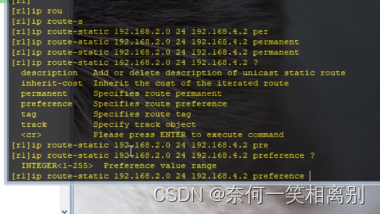

[Huawei]ip route-static 192.168.2.0 24 192.168.4.2 preference 61  (改变优先级PRE)

[Huawei]display ip routing-table protoclcol static

Tracert

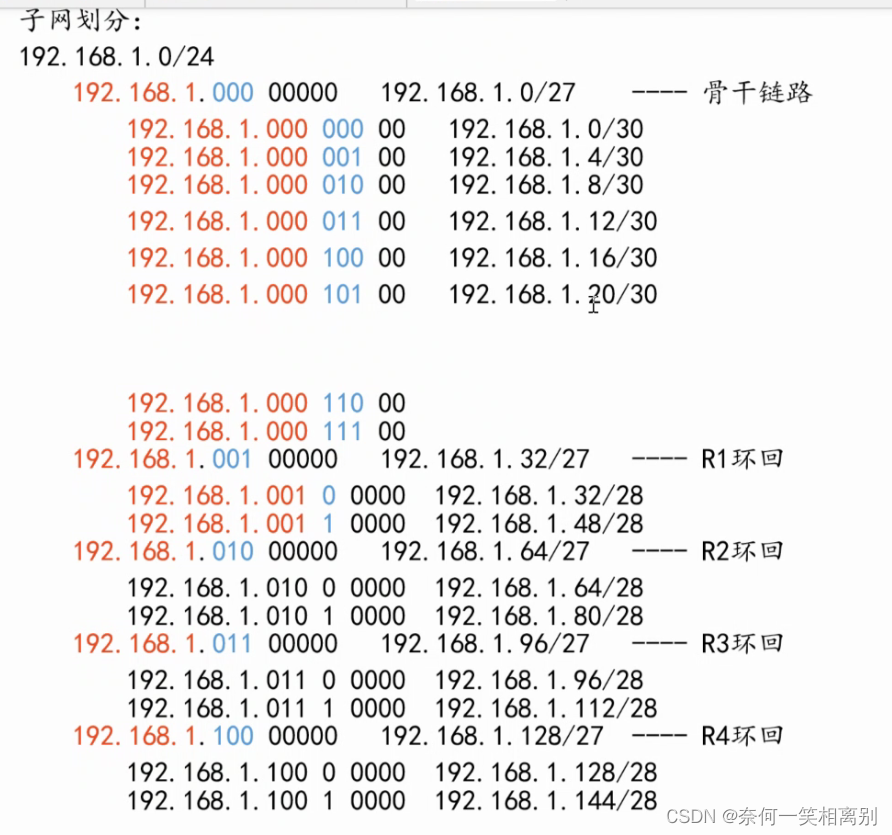

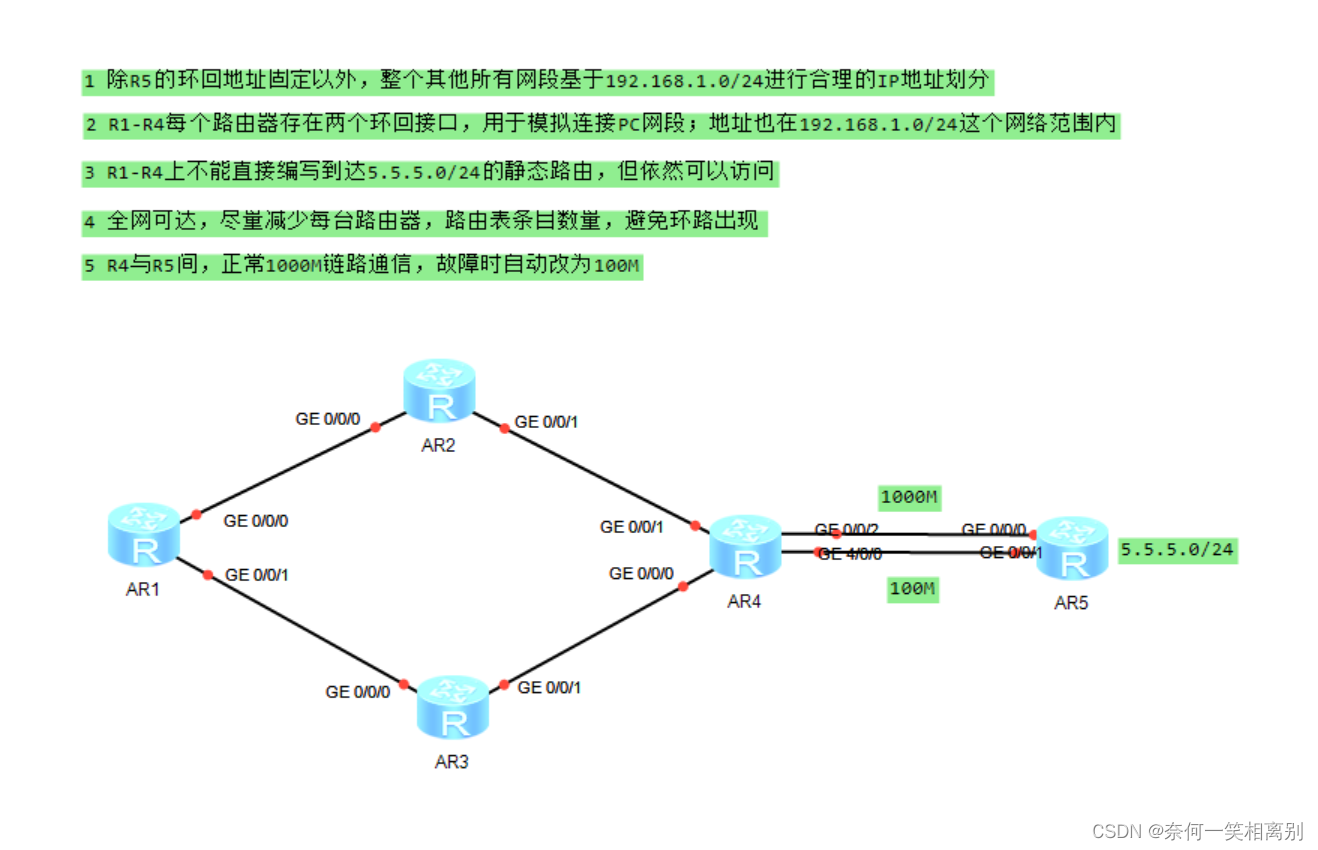

1.划分网段  (红色为网络位，蓝色为主机位)

192.168.1.0 /24

192.168.1 .000 00000    192.168.1.0/27----骨干电路

192.168.1.000 000 00        192.168.1.0/30

192.168.1.000 001 00        192.168.1.4/30

192.168.1.000 010 00        192.168.1.8/30

192.168.1.000 011 00        192.168.1.12/30

192.168.1.000 100 00        192.168.1.16/30

192.168.1.000 101 00        192.168.1.20/30



192.168.1.000 110 00        192.168.1.24/30

192.168.1.000 111 00        192.168.1.28/30







192.168.1. 001 00000    192.168.1.32/27----R1环路

192.168.1. 001 0  0000     192.168.1.32/28

192.168.1. 001 1  0000     192.168.1.48/28

192.168.1. 010 00000    192.168.1.64/27----R2环路

192.168.1. 010 0  0000     192.168.1.64/28

192.168.1. 010 1  0000     192.168.1.80/28

192.168.1. 011 00000    192.168.1.96/27----R3环路

192.168.1. 011 0  0000     192.168.1.96/28

192.168.1. 011 1  0000     192.168.1.112/28

192.168.1. 100 00000    192.168.1.128/27----R4环路

192.168.1. 100 0  0000     192.168.1.128/28

192.168.1. 100 1  0000     192.168.1.144/28





192.168.1. 101 00000    192.168.1.160/27

192.168.1. 110 00000    192.168.1.192/27

192.168.1. 111 00000    192.168.1.224/27

不可用192.168.1.0/26

原因是主干链路在192.168.1.0/26中

继续配置环回路由

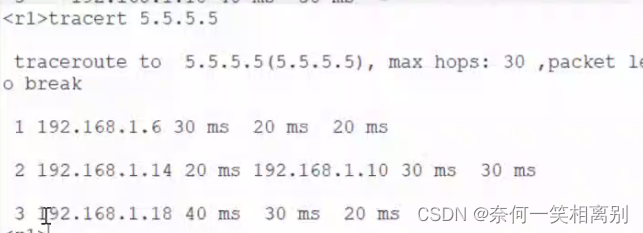

Tracert   IP  追踪命令

静态路由：有网络管理员手动添加的路由条目。

动态路由：所有路由器上运行同一种路由协议，之后通过路由器之间相互交流，协商最中的计算出路由条目。

静态路由

优点：

1.静态路由的选路都是由管理员决定的，更容易掌控。

2.无需占用链路资源。

3.安全性相对较高于动态路由。（动态路由之间有交流易被黑客截获）

缺点：

1.静态路由配置量大

2.静态路由无法根据网络拓扑的变化而自动收敛（不适用于大型网络）

动态路由

优点：

1.配置简单，仅需所有的路由器开启相同路由服务即可

2.动态路由可以根据网络拓扑的变化而自动收敛（适用于大型网络）

缺点：

1：动态路由依靠固定算法选路，可能会出现选路不佳的情况，甚至会出现环路。

2：动态路由需要额外占用链路资源以及路由器的硬件资源。

3：动态路由需要信息交互，所以更容易被黑客截获利用。

pe

总结：

静态路由适合简单的小型网络结构，动态路由适合较为复杂的总大型网络。

AS---自治系统

AS的编号是由16位二进制构成（0-65535），拓展版---编号有32位二进制构成

IGP：RIP,OSPF,IS-IS,EIGRP（思科才能用）等

EGP:BGP（常用的）

根据使用不同的算法对IGP协议进行分类

(1)距离矢量型协议（DV）---依据传闻的路由协议（一个告诉一个，直接告诉路由表）

（最典型的距离矢量型协议-RIP）

Bellman-Ford (贝尔曼-福特)算法

（2）链路状态协议（LS）（传的是自己周边的链路信息，将自己的拓扑传递出去）---传递的是LSA（链路状态通告）---利用SPF算法    最短路径优先算法

---OSPF,IS-IS
