引言

dash.js作为DASH协议下的标准播放器实现，出于ABR的研究需求，往往需要在其中实现自己的ABR算法。

主要步骤如下：

1. 实现自定义ABR
2. 在main.js中添加自定义ABR
3. 在index.html中引用ABR脚本

（*注：本文基于dash.js v3.0.1）

1 实现自定义ABR

假设我们要实现的ABR规则叫CustomRule，那么我们要解决如下几个问题：

• 在哪里实现CustomRule？
• 如何实现CustomRule？
• 有哪些可用的输入？

接下来，我们来一一解决这些问题。

1.1 代码位置&示例

在dash.js的参考播放器（dash-if-reference-player）实现代码中，自定义ABR算法（JavaScript）应被放置在：dash-if-reference-player/app/rules/。该路径下已有两个ABR示例：

• ThroughputRule.js：什么都没做，仅仅输出了官方接口提供的metrics；
• DownloadRatioRule.js：计算之前视频块的下载速率，取3个块的平均值预测未来可用带宽，以此选择下一个视频块的码率。这个代码很有用，后文详述。

另外需要注意的是，dash.js有内置的ABR规则，路径为：src/streaming/rules/abr/，包括BOLA-E等ABR，详见：dash.js的ABR逻辑。这些代码属于dash.js内部代码，若是对JS不够了解，自定义ABR不建议直接按照内部ABR实现，因为里面的一些变量是无法在dash.js之外直接获取的。

1.2 基本代码框架

其实通过观察ThroughputRule.js，我们就能看出一个自定义ABR的基本代码框架，如下所示：

var CustomRule;

function CustomRuleClass() {
    let factory = dashjs.FactoryMaker;
    let SwitchRequest = factory.getClassFactoryByName('SwitchRequest');
    let MetricsModel = factory.getSingletonFactoryByName('MetricsModel');

    let Debug = factory.getSingletonFactoryByName('Debug');

    let context = this.context;
    let instance,
        logger;

    function setup() {
        logger = Debug(context).getInstance().getLogger(instance);
    }

    function getMaxIndex(rulesContext) {
        // here you can get some informations aboit metrics for example, to implement the rule

        return SwitchRequest(context).create();
    }
    instance = {
        getMaxIndex: getMaxIndex
    };
    setup();
    return instance;
}

CustomRuleClass.__dashjs_factory_name = 'CustomRule';
CustomRule = dashjs.FactoryMaker.getClassFactory(CustomRuleClass);

需要注意的是：

• 代码的最前和最后：声明自定义ABR的名字；
• 代码中部：定义自定义ABR的类，类名和名字保持一致。

而ABR的核心代码，就在类的定义代码中实现。其中主要有两个函数：

• setup()：初始化代码。当自定义ABR类的对象被创建时调用¹，可以在其中执行一些需要提前执行的代码；
• getMaxIndex()：ABR决策逻辑的核心代码²。将dash.js中可获取的metric作为输入，返回SwitchRequest对象，其中的quality即为目标码率级别。

可以看出，我们需要重点关注的就是getMaxIndex()这个函数。具体而言，我们需要创建SwitchRequest对象，修改其中的quality，即可实现ABR的功能。示意代码如下（不能直接运行）：

	function getMaxIndex(rulesContext) {
	    const switchRequest = SwitchRequest(context).create();
	    switchRequest.quality  = targetQuality;
	    switchRequest.reason = {
	        throughput: throughput
	    };
	    switchRequest.priority = SwitchRequest.PRIORITY.STRONG;

	    return switchRequest;
	}

但是这个函数没有任何输入参数，那么ABR决策所需要的各种metric从何而来呢？

1.3 各种metric的获取

在dash.js中，ABR在请求下一个视频块之前被调用，常用的输入有：

• Buffer水平；
• 视频块大小、视频块传输时间（=请求时间+下载时间³）、视频块吞吐量；
• 视频块码率级别、视频块时长等。

接下来我们来看看这些metric如何在getMaxIndex()中获取。这里主要用到了DashMetrics和rulesContext这俩东西。

1.3.1 准备

DashMetrics是dash.js官方提供的获取metric的类，其中包含了很多接口。首先，我们要先获取DashMetrics对象：

	function getMaxIndex(rulesContext) {
	  	let mediaType = rulesContext.getMediaInfo().type;
	    let dashMetrics = DashMetrics(context).getInstance();
	    ...
	}

*注：ABR算法不止是对视频进行决策，同样也对音频等其他媒体内容有效，因此可以使用mediaType来判断媒体类型。下文默认媒体内容只包含视频。

1.3.2 Buffer水平

获取Buffer水平直接调用API即可，只需要一行代码：

    	let bufferLevel = dashMetrics.getCurrentBufferLevel(mediaType, true);

1.3.3 视频块大小&传输时间&吞吐量

对于视频块大小、视频块传输时间、视频块吞吐量这些metric，没有现成的API可以调用。dash.js给出的方式是，提供上一个HTTP请求的相关参数，ABR使用这些参数来计算metric。

首先，获取上一个有效的请求，上一个视频块的请求保存至lastRequest（这里直接照抄DownloadRatioRule.js里的代码，这里面有很多用于判断的语句）：

        let requests = dashMetrics.getHttpRequests(mediaType);
        let lastRequest = null;
        let currentRequest = null;

        if (!requests) {
            return SwitchRequest(context).create();
        }

        // Get last valid request
        i = requests.length - 1;
        while (i >= 0 && lastRequest === null) {
            currentRequest = requests[i];
            if (currentRequest._tfinish && currentRequest.trequest && currentRequest.tresponse && currentRequest.trace && currentRequest.trace.length > 0) {
                lastRequest = requests[i];
            }
            i--;
        }

        if (lastRequest === null) {
            return SwitchRequest(context).create();
        }

        if(lastRequest.type !== 'MediaSegment' ) {
            return SwitchRequest(context).create();
        }

获取到的请求中保留了多个trace，可以从中计算出上个视频块的大小（单位为Byte，若需bit，还需要乘以8）：

    function getBytesLength(request) {
        return request.trace.reduce((a, b) => a + b.b[0], 0);
    }
    ...
        let chunkSzie = getBytesLength(lastRequest);

获取到的请求里包含三个时间戳：

• trequest：客户端发送HTTP请求的时间点；
• tresponse：客户端接收到HTTP响应的第一个字节的时间点；
• _tfinish：客户端接收完HTTP响应的最后一个字节的时间点，即请求完成时间。

根据这三个时间点，我们可以计算出：

• 请求时间：tresponse - trequest；
• 下载时间：_tfinish - tresponse；
• 传输时间：请求时间+下载时间，即_tfinish - trequest。

在此我们只关心视频块的传输时间（单位为s），其计算的代码为：

        let transmissionTime = (lastRequest._tfinish.getTime() - lastRequest.trequest.getTime()) / 1000;

有了传输数据量（视频块大小）和传输时间，视频块吞吐量（单位为bps）则由视频块大小/视频块传输时间计算得到：

        let throughput = chunkSzie * 8 / transmissionTime;

1.3.4 视频块码率级别&时长

除了DashMetrics之外，getMaxIndex()的输入参数rulesContext也是个很有用的东西。这些官方的范例好像没有给出（也可能是我没看到），是我自己摸索出来的。

比如，如果我们要获取上一个视频块的码率级别的话，可以这么做：

        let lastQuality = rulesContext.getRepresentationInfo().quality;

多说一点，有人可能会有疑惑：上一个视频块的码率不是ABR选的吗？我自己的选的码率我当然知道，为啥还要从系统中获取呢？

这个涉及到dash.js里面的一些坑:) 简单来说就是，你以为ABR选择的码率和实际请求的码率在某些情况下是不一致的，等我日后有空展开讲讲。

此外，我们还可以获取到上一个视频块的时长：

        let chunkDuration = rulesContext.getRepresentationInfo().fragmentDuration;

对于自己编码完成的视频，视频块时长一般是固定的。这个代码的作用在于，当实现MPC、Pensieve类算法的时候，可以免于手动设置块时长。

最后总结一下，其实想要实现自定义ABR很简单，从抄DownloadRatioRule.js开始就可以了:)

2 在main.js中添加自定义ABR

在写完了自定义ABR的代码之后，你需要做的事情是让系统知道你有一个自定义ABR算法。这里需要做两件事，一是修改main.js，二是修改index.html。

main.js是播放器的核心逻辑代码，其路径为dash-if-reference-player/app/main.js。简单来说，你看到的HTML网页（index.html）只是一层皮肤，而你在网页上的所有操作，都需要一个大脑来处理，这个大脑也就是main.js。

具体需要修改的地方是Line 427左右的toggleUseCustomABRRules中，在下面的if分支里，分别在addABRCustomRule()和removeABRCustomRule()中注册自己的ABR规则（注意名字不能错）：

    $scope.toggleUseCustomABRRules = function () {
        $scope.player.updateSettings({
            'streaming': {
                'abr': {
                    'useDefaultABRRules': !$scope.customABRRulesSelected
                }
            }
        });

        if ($scope.customABRRulesSelected) {
            // $scope.player.addABRCustomRule('qualitySwitchRules', 'DownloadRatioRule', DownloadRatioRule); /* jshint ignore:line */
            // $scope.player.addABRCustomRule('qualitySwitchRules', 'ThroughputRule', CustomThroughputRule); /* jshint ignore:line */
            $scope.player.addABRCustomRule('qualitySwitchRules', 'CustomRule', CustomRule); /* jshint ignore:line */
        } else {
            // $scope.player.removeABRCustomRule('DownloadRatioRule');
            // $scope.player.removeABRCustomRule('ThroughputRule');
            $scope.player.removeABRCustomRule('CustomRule');
        }
    };

*注：addABRCustomRule()的第一个参数有两个取值：“qualitySwitchRules"和"abandonFragmentRules”，我们需要选第一个参数。

3 在index.html中引用ABR脚本

写好的ABR规则，也需要在HTML中引用，index.html的路径为dash-if-reference-player/index.html。

需要改动的地方只有一行，大概在Line 34，加一句就好了：

    <script src="app/rules/CustomRule.js"></script>

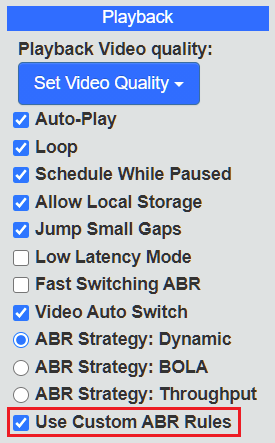

至此，在dash.js中添加自定义ABR的工作就全部完成了。之后只需打开网页播放器，在其中的"Show Options"中，把"Use Custom ABR Rules"前面那个框点上，就能运行自己的ABR规则了（注：如果没什么特殊的需求，建议把"Fast Switching ABR"前面的框点掉，因为这也是个坑- -）。

至于如何使用dash.js的播放器网页搭建自己的视频播放系统，可以参见DSAH视频系统（服务器&播放器）搭建

---

1. 在src/streaming/rules/abr/ABRRulesCollection.js的 initialize()中。 ↩︎

2. 由src/streaming/rules/abr/ABRRulesCollection.js的 getMaxQuality()调用。 ↩︎

3. 该定义见Exploring the interplay between CDN caching and video streaming performance
   ↩︎
