全新Linux教程-驱动大全-PCI和PCIe子系统-P6-PCIe路由方式

1 三种路由方式

PCIe总线继承了PCI总线的地址路由和ID路由，并且添加了隐式路由。数据的传输要确定如何找到对方？所谓的路由就是如何找到对方。PCIe协议中有三种方式路由：

• 基于ID的路由：基于ID是指通过B D F 信息找到是设备。一般在配置过程
• 基于地址的路由：配置后，通过地址路由
• 隐式路由---例如某个pcie设备发送中断后，通过隐式路由发送给RC

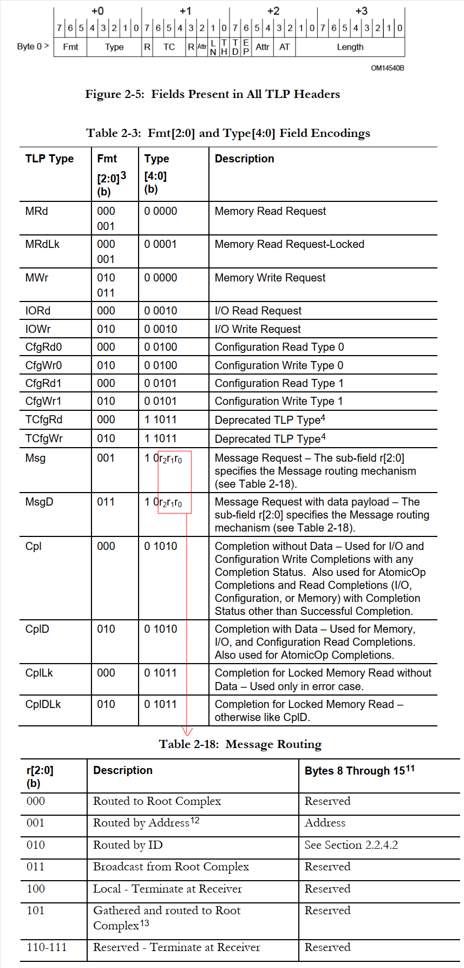

TLP报文是如何表示自己使用哪种方式的路由？主要是TLP的头部。看哪一位？fmt三位和type的4位分别有什么含义？？例如，如果是IORd IOWr是使用地址路由，对于配置读配置写就是通过ID路由，而对于MSI中断消息，就是使用隐式路由了（注意，下图可以发现当使用msg消息时，通过后三位确定是用什么方式发给RC，当然这些都是一些规则细节）。

访问PCIe设备时，要先配置，才能读写数据：

• 配置读、配置写：使用**基于ID的路由**，就是使用<Bus, Device, Function>来寻找对方。配置成功后，每个PCIe设备都有自己的PCIe地址空间了。
• 内存读、内存写或者IO读、IO写：

• • 发出报文给对方：使用**基于地址的路由**
  • 对方返回数据或者返回状态时：使用**基于ID的路由**

• 各类消息，比如中断、广播等：使用**隐式路由**

2 基于ID的路由方式
