硬核指南！Air8000如何实现USB与UART无缝通信？

面对工业自动化设备调试的串口通信难题，Air8000引擎提供USB虚拟UART解决方案。通过其内置驱动程序，开发者无需额外硬件即可实现USB与UART的双向数据转换。本文从驱动安装到数据测试，手把手带你掌握核心操作技巧。

最新开发资料详见：www.air8000.cn

一、主要硬件准备

1.1 主要硬件

Air8000核心板套件；

支持数据传输的USB数据线；

Win10及其以上PC电脑。

1.2 接线说明

使用USB数据线，连接Air8000核心板与电脑即可。

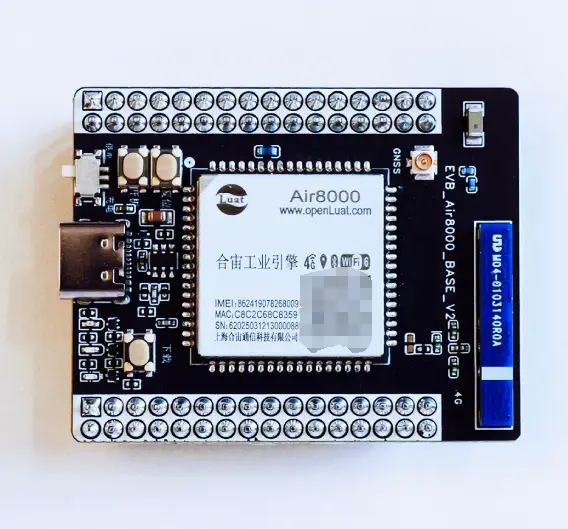

1）核心板正面：

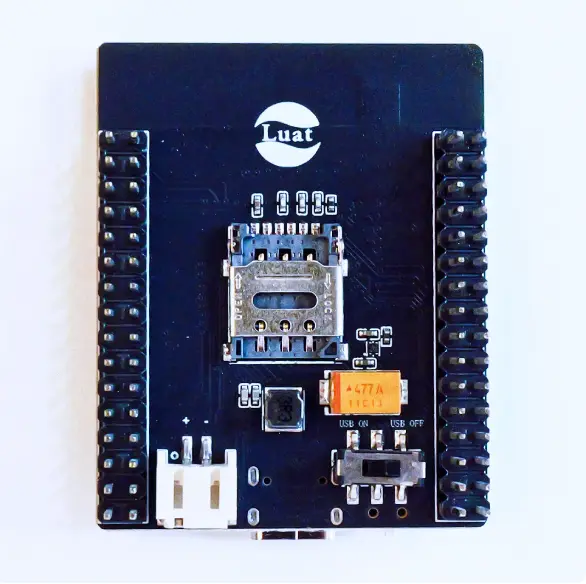

2）核心板反面：

1.3 注意事项

使用USB虚拟串口功能，需要保证核心板USB能被电脑正常识别三个端口。

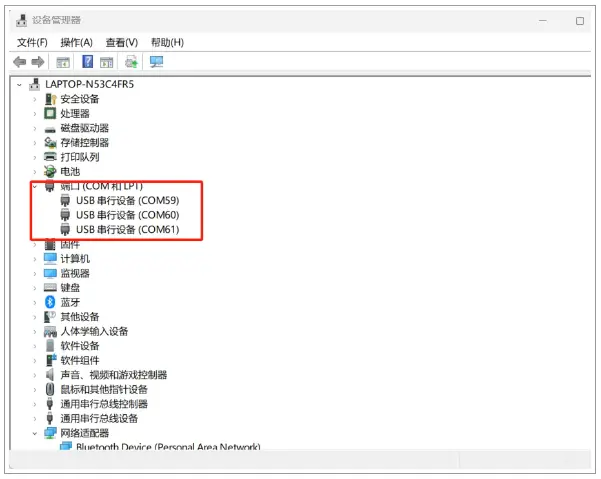

如下图示：可以在设备管理器中查看，其中（COM59）为虚拟串口，串口助手打开此虚拟串口进行通讯。

二、最新源码及实操教程

Air8000应用示例持续更新中，当前示例为USB虚拟UART功能。

最新源码及实操教程详见：

https://docs.openluat.com/air8000/luatos/app/common/usb_uart/

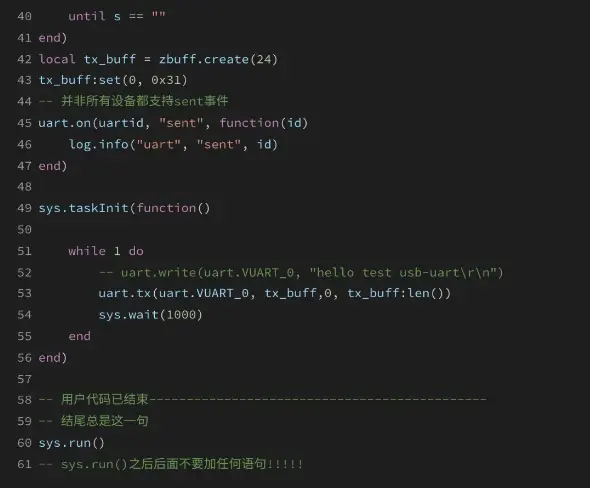

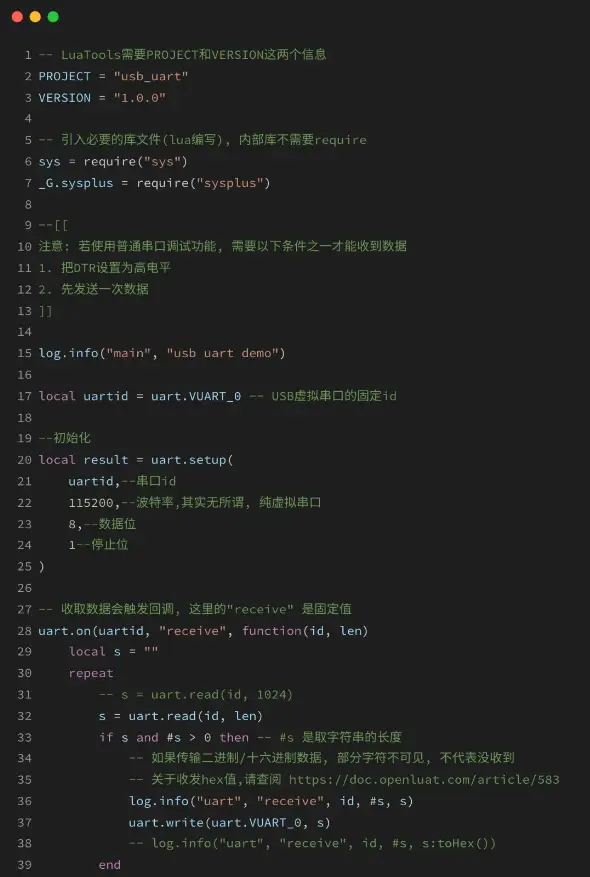

示例代码如下所示：

三、实操验证流程

3.1 烧录代码

参考《如何使用LuaTools给Air8000烧录软件》，将准备好的软件烧录进Air8000，详见：

https://docs.openluat.com/air8000/luatos/common/download/

3.2 运行结果

烧录完脚本后，Air8000会隔1秒往虚拟串口中发送32个数字1。

但是需要满足以下两个条件其中之一才会发送：

条件一：把DTR设置为高电平；条件二：先发送一次数据给模组。

下面将分别演示两个不同条件下的结果：

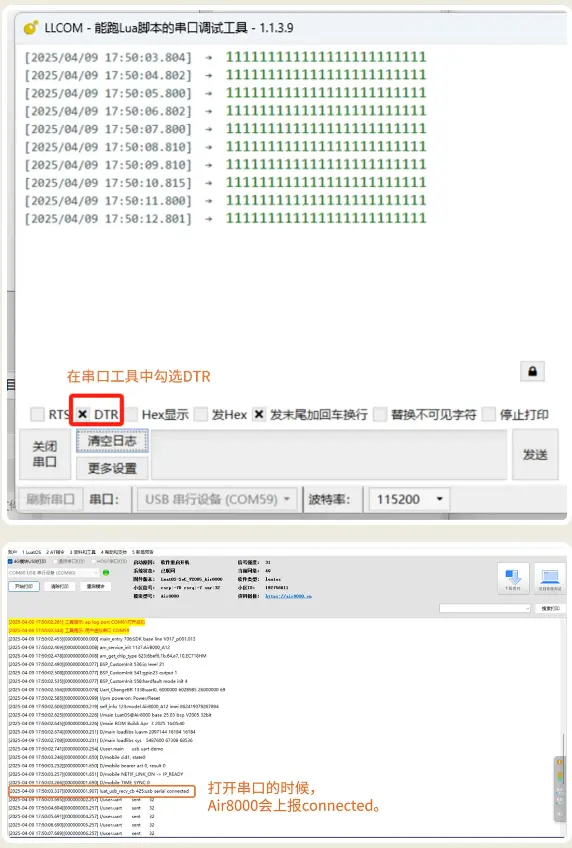

1）DTR设置为高电平情况

串口助手打开DTR选项的话，打开串口的时候Air8000会识别到串口connected，就可以进行通讯了。

2）先发送一次数据给模组情况

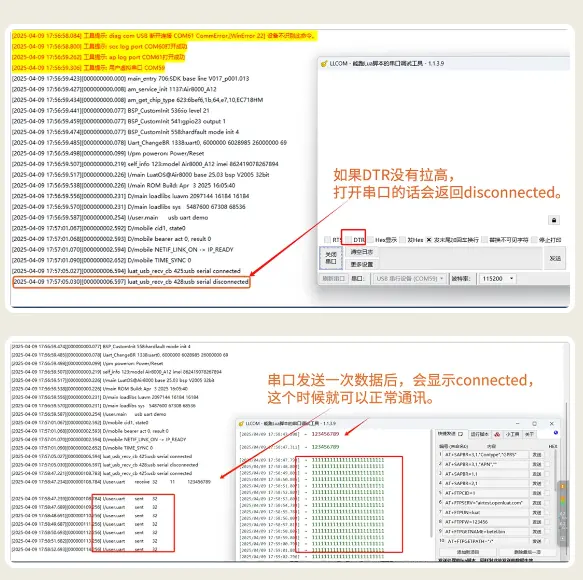

串口助手不打开DTR选项的话，需要先给Air8000发送一次数据后才能正常通讯。

今天的内容就分享到这里了~
