如何设计4G模组的SIM卡接口电路？

低功耗4G模组经典型号Air780E支持两路SIM卡，支持双卡切换，便于设备灵活选择，切换网络。以Air780E为例，接下来，我们详细介绍SIM卡接口功能及其电路设计相关注意事项：

一、SIM卡接口功能描述

---

Air780E模组支持2路USIM接口，支持双卡单待功能，均符合ETSI和IMT-2000规范。

• USIM1接口：

  自适应支持1.8V和3.3V USIM卡；

• USIM2接口：
  支持USIM卡的电平与模组GPIO电平配置相同。模组GPIO电平配置为1.8V时，USIM2只支持1.8V的USIM卡；模组GPIO电平配置为3.3V时，USIM2只支持3.3V的USIM卡。

1. SIM卡相关管脚

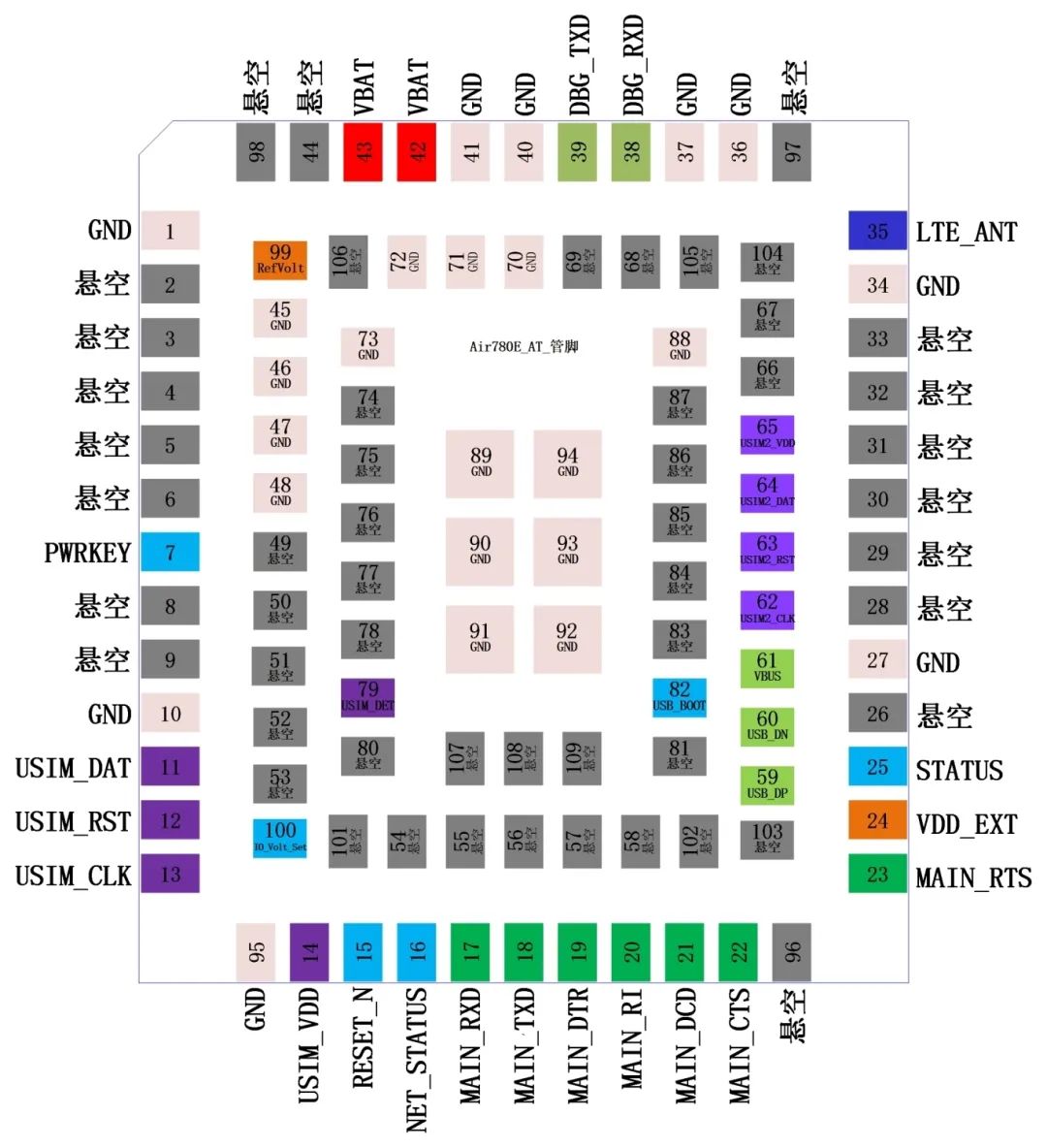

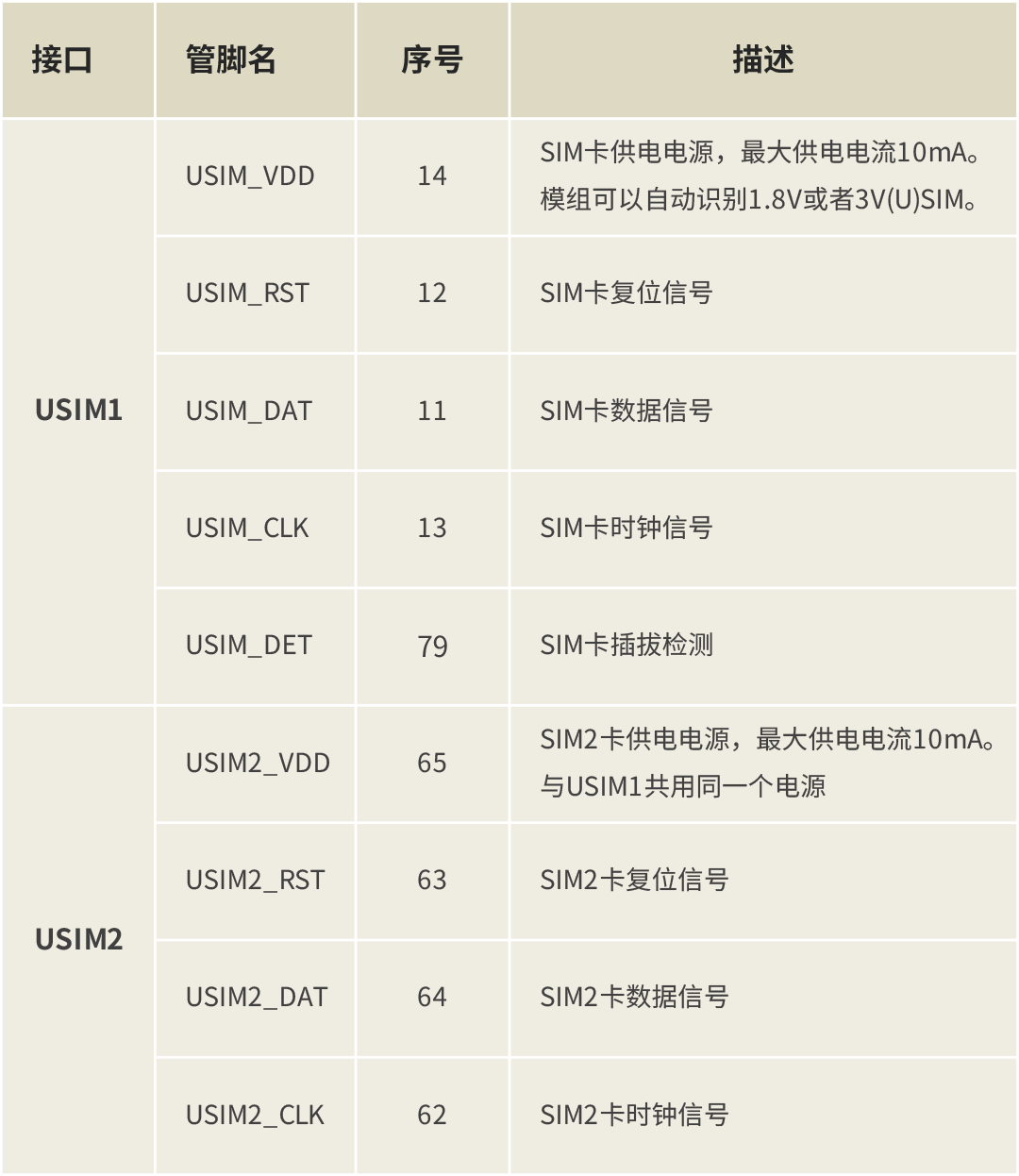

Air780E模组SIM卡信号相关管脚，详见下方图表：

Air780E最新资料下载
https://docs.openluat.com/air780e

2. SIM卡电气特性

1）支持SIM卡类型：</
