Hypermesh六面体网格划分与仿真分析-01

前言

前一段时间因项目经历学习有限元分析，渐而hypermesh相关操作，为保证仿真的精度以六面体网格划分为主，在此总结，保证后续学习和使用

本文以如何应用为主，关于概念阐述会放在后续文章中，更新后会置顶评论区

本文介绍如何对一个简单的实体进行网格划分，并完善前处理导入Optistruct进行相关分析，实体采用hypermesh官网提供模型HyperMesh

目录

前言

一、模型导入前处理

1.1 仿真器选择

二、2D网格划分

2.1 删除多余节点

2.2 统一单位制

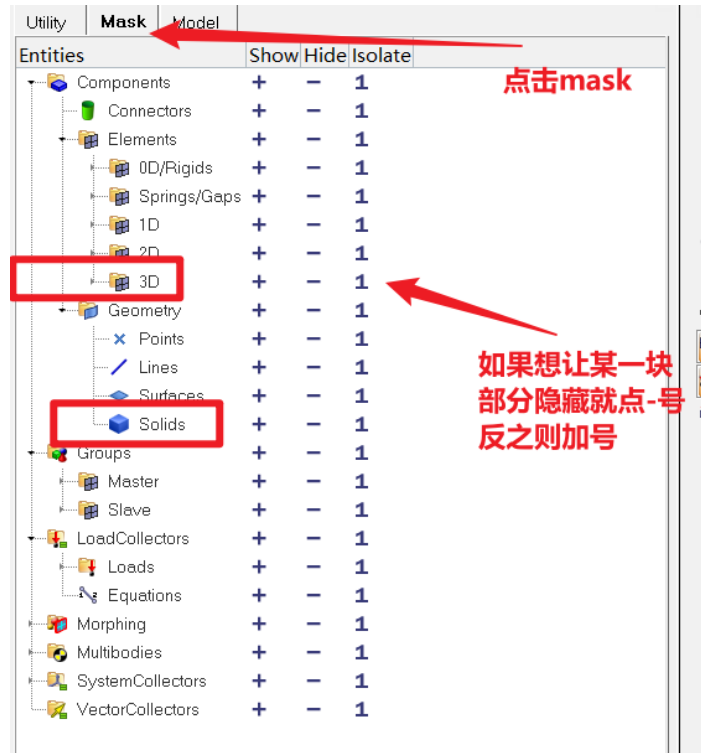

三、网格划分与生成

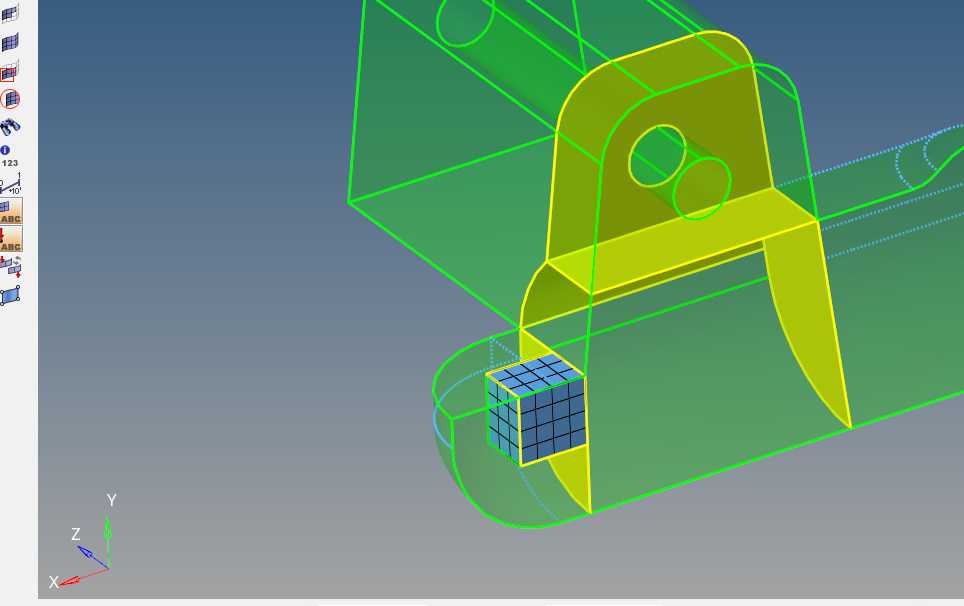

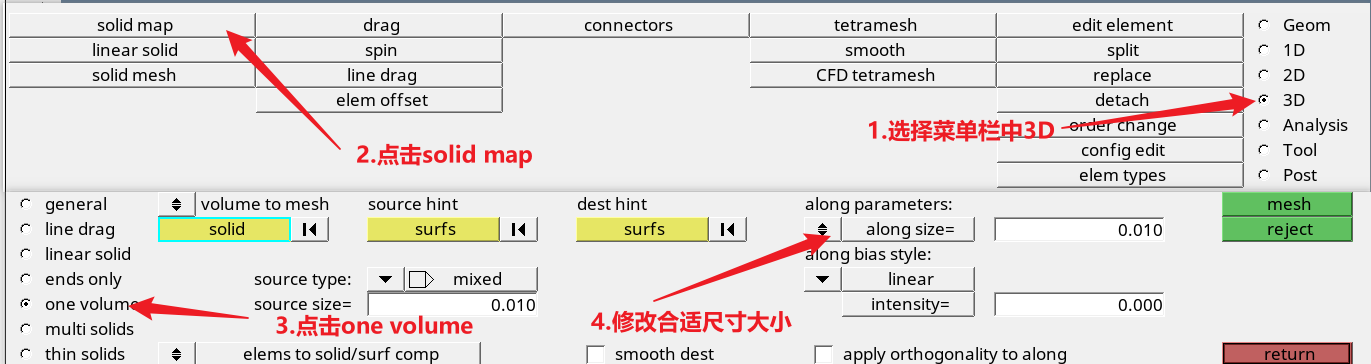

3.1 划分区域网格

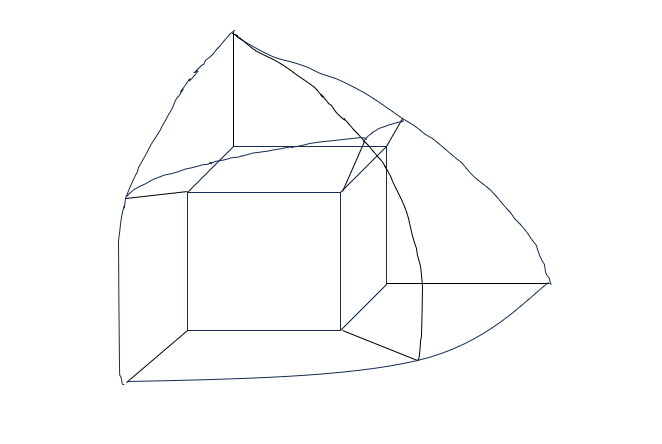

3.2 划分球体区域的网格

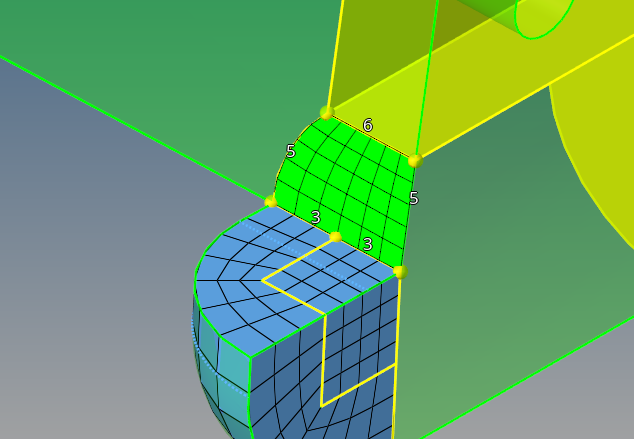

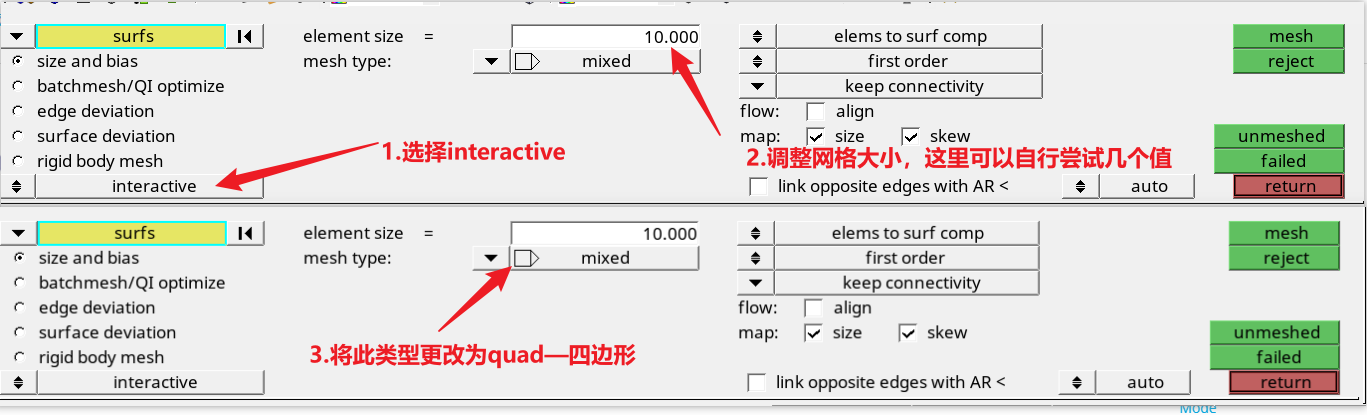

3.3 使用 Automesh 创建壳体网格

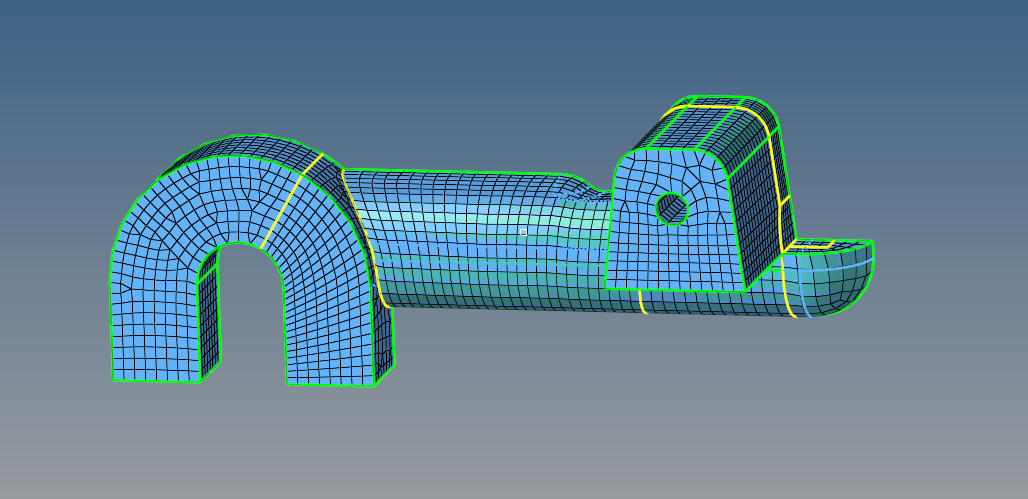

3.4 对剩下实体进行网格划分

四、网格检查

4.1 检查1D单元中的自由单元并处理

4.2 3D网格质量检查

五、施加相关参数

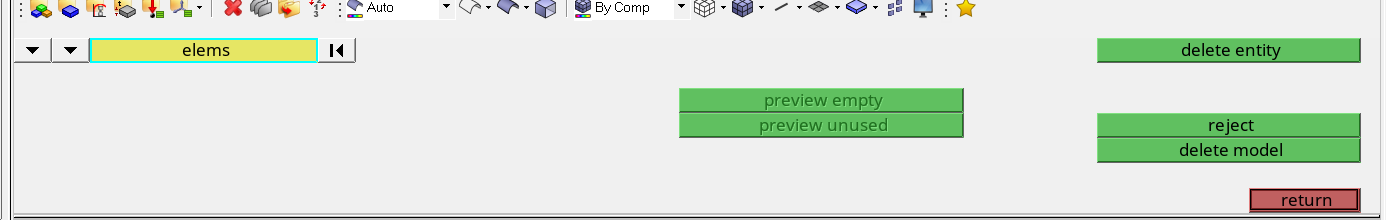

5.1 删除多余2D网格

5.2 仿真条件设定

六、导入Optistruct进行分析

6.1 导出文件设定

---

一、模型导入前处理

模型导入前必须经过检查和处理，这点非常重要！！！

模型存在棱角，多余面，极小缝隙等最好在响应建模软件中处理清楚，因为很有可能画网格的时候会出现用Defeature、toggle edge命令等无法处理的问题，因此请最大程度保证模型的完整，以保证画网格的时候不会出现太大的问题。————分析结果在很大程度上取决于网格的划分

1.1 仿真器选择

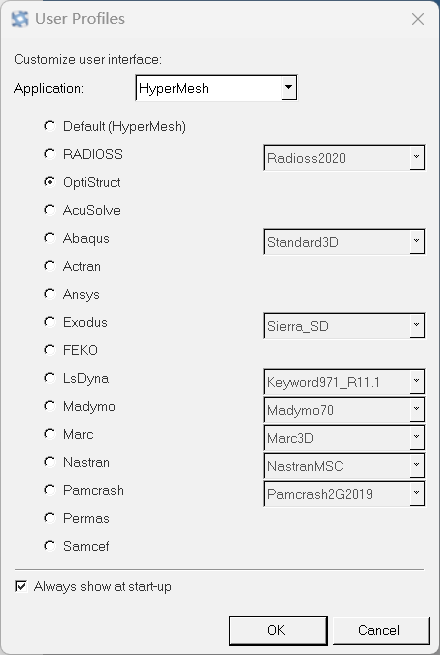

启动软件后，2020版的hypermesh会出现User Profiles框图进行选择，里面包含了很多仿真后处理软件例如Altair自带的Optistruct、Radioss，或是ANSYS、Abaqus等，这里选择optistruct为主进行相关演示

二、2D网格划分

2.1 删除多余节点

导入模型后有时在HyperMesh模型中会出现多余的节点，此时需要使用temp nodes功能，删除掉多余节点。（路径：Geom==>temp nodes==>nodes==>displayed==>clear all）

2.2 统一单位制

在刚接触有限元分析时候遗漏了一个比较的点——统一单位制，这点其实网上相关提及的相关信息参差不齐，因此本专栏仍然统一单位制进行相关仿真分析，如有误区请各位读者帮忙指出(作者只是小白，希望各位能够指出免造成持续误解)

一点不同软件之间单位制大概率不一致，如果仿真器中的单位制是m/kg/N，而hypermesh中是mm/kg/N，那仿真结果容易相差极大，仿真失去意义

补充：hypermesh可以理解一个画网格的工具，而不是仿真器，所以里面的单位其实等于数字，可以是1mm、1cm甚至1m。

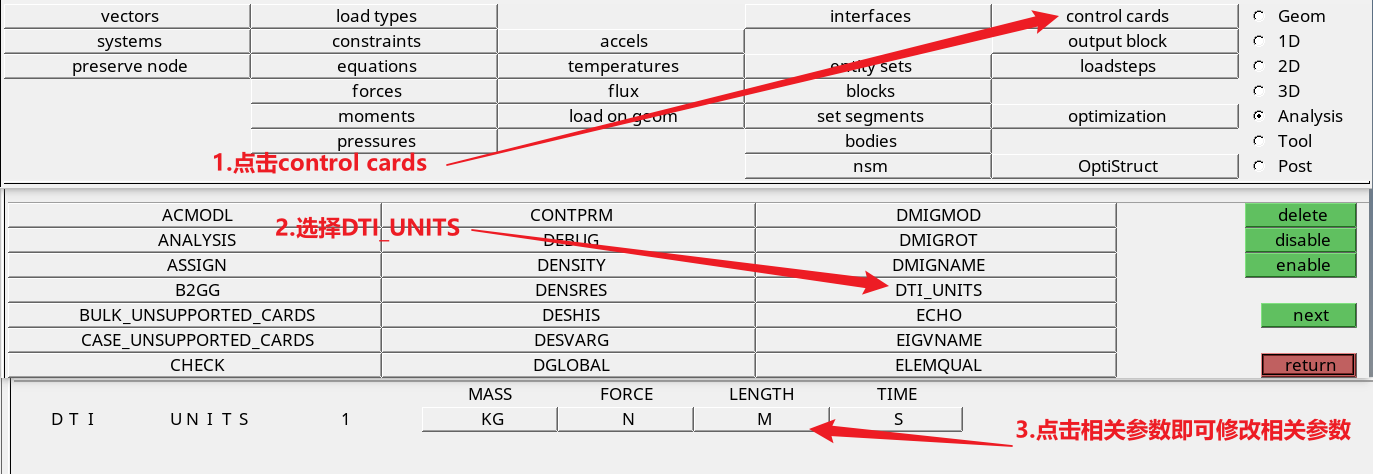

修改单位操作（路径：Analysis==>control cards==>DTI_UNITS）

统一单位制后需要缩小模型，如果将mm=》m那么模型需要缩小1000倍，即放大倍数0.001，看不懂的可以停下来思考一下

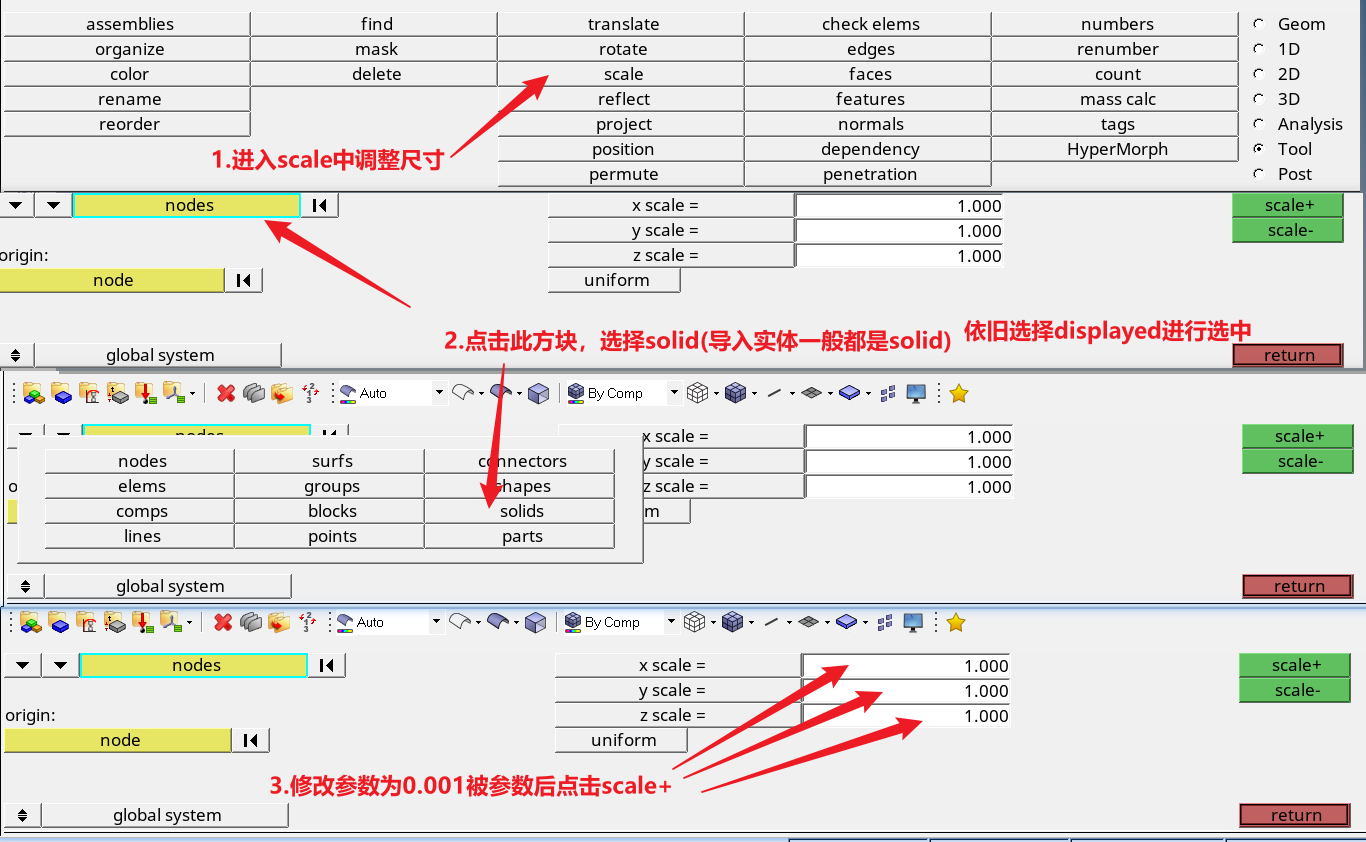

缩小模型操作（路径：Tool==>scale==>solid=>修改0.001scale=>scale+）
