《数据库应用系统实践》------ 健身房会员管理系统

系列文章

《数据库应用系统实践》------ 健身房会员管理系统

---

---

一、需求分析

1、系统背景

为了方便健身房会员的管理，我设计了健身房会员管理系统来满足需求。

2、 系统功能结构（需包含功能结构框图和模块说明）

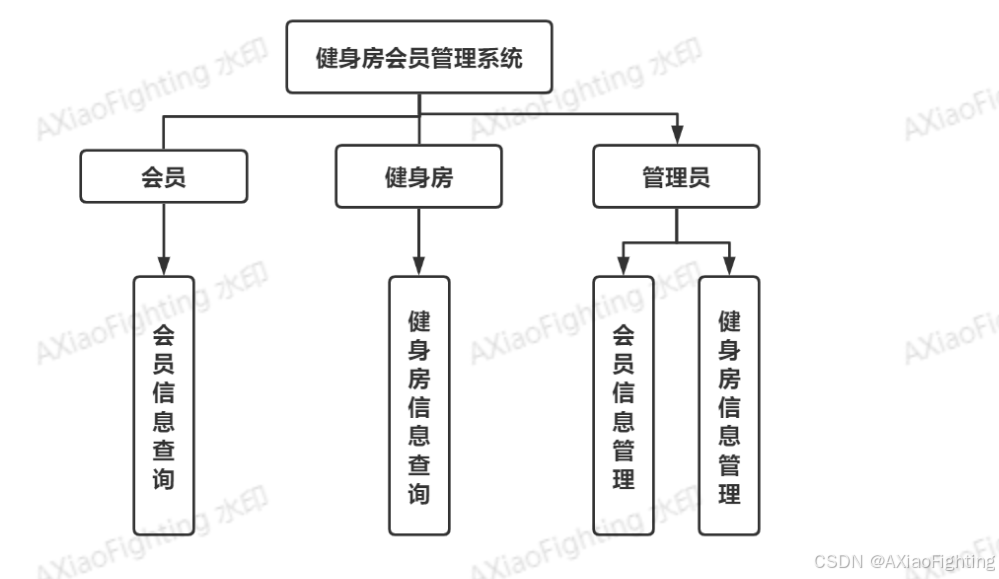

（1）功能结构图

（2）模块说明
系统分为会员、健身房、管理员三个大的模块
每个模块包含相应信息。

3．系统功能简介

管理员可以对会员信息以及健身房信息进行管理，会员可以查询相关信息。

二、概念模型设计

1．基本要素（符号介绍说明）

．基本要素（符号介绍说明）
① 矩形：表示实体。
② 椭圆形：表示属性，即实体的属性。
③ 菱形：表示联系。
④ 连线：该连线为没有方向的线段，分为连接实体与属性（矩形与椭圆形之间的连线）和连接实体与联系名（矩形与菱形之间的连线）；实体与联系名的连线旁需标注联系的类型，如1:1、1:n、m:n。
注意：在联系类型标注时请按照约定俗成的方式标注，一对多使用1:n，多对多使用m：n，如果超过两个实体请采用m:n:p:q：

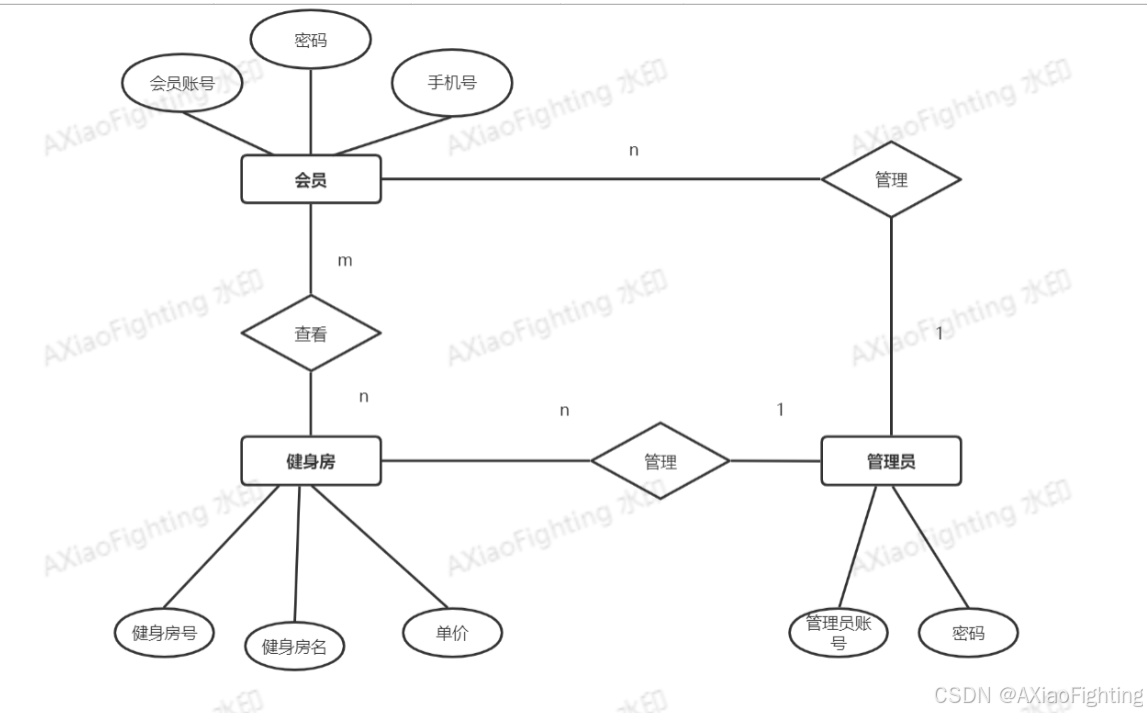

2．ER图

三、逻辑模型设计

1．ER模型向关系模型转换规则

① 实体转换为单独的关系模式。
② 一对一联系转换为关系模式有两种方法。一、将联系转换为单独的关系模式；二、将其中一个实体的之间加入到另外一个实体的关系模式中，作为外键。
③ 一对多联系转换为关系模式有两种方法。一、将联系转换为单独的关系模式；二、将n实体的主键合并到1实体的关系模式中，作为1实体关系模式的外键。

2．转换后的关系模型

会员（会员账号，密码，手机号，管理员账号）
健身房（健身房号，健身房名，单价，管理员账号）
管理员（管理员账号，密码）
查看（会员账号，健身房号）

3．关系模型优化（达到3NF）

以上要素都属于第三范式

四、物理设计

1．创建数据库的SQL语句或截图

CREATE DATABASE FitnessRoom
ON PRIMARY
(NAME=YAN,
FILENAME='E:\SQLDate\FitnessRoom.mdf',
SIZE=5MB,
MAXSIZE=UNLIMITED)
LOG ON
(NAME=YAN_log,
FILENAME='E:\SQLDate\FitnessRoom_log.ldf',
SIZE=5MB,
MAXSIZE=UNLIMITED)

2．创建所有表的SQL语句或截图（包含完整性约束）

CREATE TABLE 管理员(
管理员账号       CHAR(20)      PRIMARY KEY,
密码			 CHAR(20)    NOT NULL
)

CREATE TABLE 会员(
会员账号        CHAR(20)      PRIMARY KEY,
密码		    CHAR(20)     NOT NULL,
手机号		    CHAR(20)     NOT NULL,
管理员账号      CHAR(20)     NOT NULL
FOREIGN KEY (管理员账号) REFERENCES 管理员(管理员账号)
)

CREATE TABLE 健身房(
健身房号               CHAR(20)     PRIMARY KEY,
健身房名               CHAR(20)     NOT NULL,
单价                 CHAR(20)      NOT NULL,
管理员账号           CHAR(20)     NOT NULL,
FOREIGN KEY (管理员账号) REFERENCES 管理员
