数据结构和算法之树形结构B树(6)

文章出处：数据结构和算法之树形结构B树(6)

前面两章节我们介绍了红黑树，了解到红黑树的查找和删除能通过变色减少自旋的次数，从而在大规模数据情况下比AVL树带来更好的性能。不论红黑树还是AVL树都是平衡二叉查找树，它们主要场景是适用于内存中的动态数据结构：对于数据在内存中的情况，例如Java中的TreeMap和HashMap，红黑树的表现是非常优异的；但是对于数据在磁盘等辅助存储设备中的情况例如MySQL等数据库，红黑树并不擅长，因为红黑树长得还是太高了；当数据在磁盘中时，磁盘IO会成为最大的性能瓶颈，设计的目标应该是尽量减少IO次数；而树的高度越高，增删改查所需要的IO次数也越多，会严重影响性能。今天我们来了解另一种适用于大规模数据存储和磁盘访问‌的树结构：B树（B-Tree）；与二叉树相比，B树的每个非叶节点可以有多个子树，因此当总节点数量相同时，B树的高度远远小于AVL树和红黑树(B树是一棵“矮胖子”)，因而磁盘IO次数大大减少。

  一、基本概念

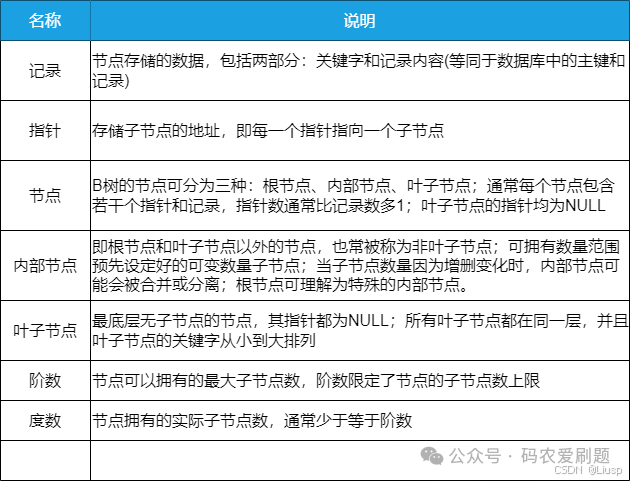

        B树是一种自平衡的多叉树，主要用于维护排序数据的有序性，以便进行插入、删除和查找操作，特别适用于磁盘或其他直接存取辅助设备的数据管理。 相关基本概念如下图：

       定义B树最重要的概念是阶数(Order)，对于一棵m阶B树(m>=3)，或是空树，或者需要满足以下条件：

1. 每个节点最多包含 m 个子节点。

2. 根节点则至少包含 2 个子节点并至少包含一个关键字。

3. 除根节点外，每个非叶子节点至少包含 m/2 (向上取整)个子节点。

4. 拥有 k 个子节点的非叶子节点将包含 k - 1 个关键字。

5. 所有叶子节点都在同一层中。

6. 每个叶子节点至少有m/2-1(向上取整)个关键字。

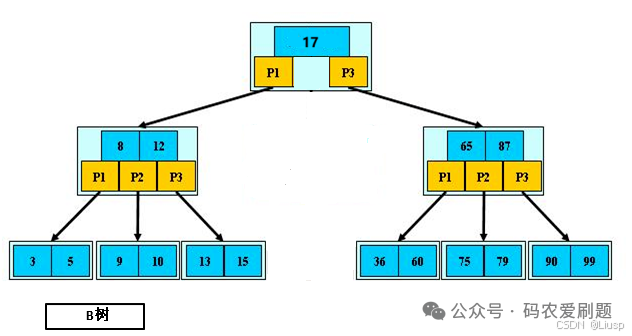

       下图是一棵3阶的B树也常被称为2-3树，3阶限定了B树节点的子节点数最多为3；第一层是根节点，蓝色为关键字(17)，棕黄色为指向子节点的地址，此处根节点只有两个子节点，满足上述规范1和2；第二层是两个非叶子节点且都有三个叶子节点作为子节点，所有非叶子节点关键字为两个，即子节点数减1，满足规范1、3和4；第三层是叶子节点，叶子节点无子节点，只有关键字，满足规范5和6（这里的关键字可以等同理解为记录）：

       从上述规范和上图可以直观地看出，B树的定义，对非叶结点的子节点数量和关键字顺序有一定的约束和限制。其中，对于节点最少节点数的限制，是为了避免在极端情况下，B树退化成二叉树或链表，例如当B树中节点的子树变成2或1或0。而关于顺序的约束，一个非叶子节点的关键字Key[n]和关键字Key[n+1]之间的子节点Child[n+1]的关键字值大小介于关键字Key[n]和关键字Key[n+1]之
