Basic Information

• Title：TOD3Cap: Towards 3D Dense Captioning in Outdoor Scenes
• Author：Bu Jin, Yupeng Zheng, Pengfei Li, Weize Li, Yuhang Zheng, Sujie Hu, Xinyu Liu, Jinwei Zhu, Zhijie Yan, Haiyang Sun, Kun Zhan, Peng Jia, Xiaoxiao Long, Yilun Chen, and Hao Zhao
• Institution：CASIA, Li Auto, AIR, Tsinghua University, Beihang University, HKUST, HKU
• Conference：ECCV 2024
• Homepage：https://github.com/jxbbb/TOD3Cap

Abstract

3D dense captioning stands as a cornerstone in achieving a comprehensive understanding of 3D scenes through natural language. It has recently witnessed remarkable achievements, particularly in indoor settings. However, the exploration of 3D dense captioning in outdoor scenes is hindered by two major challenges: 1) the domain gap between indoor and outdoor scenes, such as dynamics and sparse visual inputs, makes it difficult to adapt existing indoor methods directly; 2) the lack of data with comprehensive box-caption pair annotations specifically tailored for outdoor scenes. To this end, we introduce the new task of outdoor 3D dense captioning. As input, we assume a LiDAR point cloud and a set of RGB images captured by the panoramic camera rig. The expected output is a set of object boxes with captions. To tackle this task, we propose the TOD³Cap network, which leverages the BEV representation to generate object box proposals and integrates Relation Q-Former with LLaMA-Adapter to generate rich captions for these objects. We also introduce the TOD³Cap dataset, the first million-scale dataset for our knowledge on 3D dense captioning in outdoor scenes, which contains 2.3M descriptions of 64.3K outdoor objects from 850 scenes in nuScenes. Notably, our TOD³Cap network can effectively localize and caption 3D objects in outdoor scenes, which outperforms baseline methods by a significant margin (+9.6 CiDER@0.5IoU). Code, dataset, and models are publicly available at https://github.com/jxbbb/TOD3Cap.

三维密集描述生成是通过自然语言实现对3D场景全面理解的基石。近年来，该领域取得了显著成就，尤其是在室内场景中。然而，在室外场景中探索三维密集描述生成面临两大挑战：1）室内与室外场景之间存在领域鸿沟，例如动态性和稀疏的视觉输入，这使得难以直接应用现有的室内方法；2）缺乏专门为室外三维密集描述生成量身定制的、带有全面边界框-字幕对标注的数据

为此，我们引入了室外三维密集描述生成这项新任务。我们假设输入为激光雷达（LiDAR）点云和由全景相机设备捕获的一组RGB图像，期望的输出是一组带有字幕的物体框。为了应对这项任务，我们提出了TOD³Cap网络。该网络利用鸟瞰图（BEV）表示来生成物体框提议，并集成了Relation Q-Former与LLaMA-Adapter，为这些物体生成丰富的字幕

我们还推出了TOD³Cap数据集，这是我们所知的第一个用于室外场景三维密集描述生成的百万级规模数据集，其中包含来自nuScenes数据集中850个场景的6.43万个室外物体的230万条描述。值得注意的是，我们的TOD³Cap网络能够有效地定位和描述室外场景中的3D物体，其性能显著优于基线方法（Cider@0.5IoU指标高出9.6）

代码、数据集和模型均可在 https://github.com/jxbbb/TOD3Cap 上公开获取

Current Issues, Challenges, Author’s Motivation, and Proposed Solution

近来，社区在3D密集字幕领域取得了显著进展。通过使用自然语言来清晰地表达对3D场景的理解，该技术在跨模态检索、机器人导航、交互式AR/VR以及自动驾驶等领域展现了多样化的应用。在这个充满挑战的设定中，算法需要定位出3D场景中的所有物体，并描述它们各自的属性。

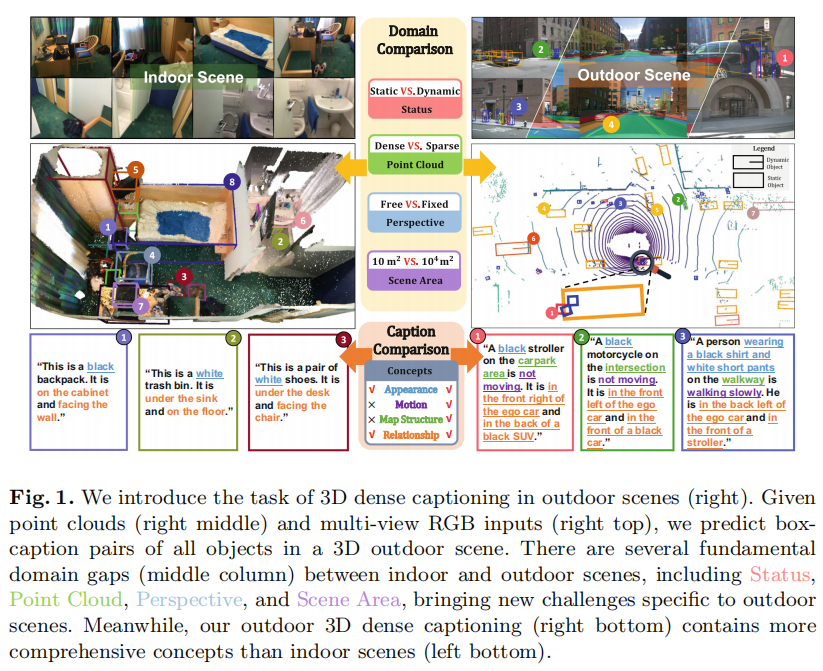

先前的一些工作已经探索了3D密集字幕任务并取得了有希望的结果。然而，这些方法主要聚焦于室内的3D密集字幕，而室外的3D密集字幕却鲜有研究。此外，通过仔细观察室内与室外场景之间的显著差异（如图1所示），我们认为将这些室内方法直接应用于室外场景是次优的，原因如下：

• 动态而非静态。 室外场景通常是动态的，这要求系统能够检测和跟踪状态随时序变化的目标。
• 稀疏的激光雷达点云。 在室外场景中，使用激光雷达收集的稀疏点云为形状理解带来了巨大挑战。更糟糕的是，稀疏程度在空间上是变化的。
• 固定的相机视角。 室内场景扫描允许自由的相机轨迹（例如，围绕一个感兴趣的物体），而 室外场景通常采用固定的六摄相机装置，这带来了更高程度的自遮挡问题。
• 更大的区域。 室外场景通常覆盖的面积要大得多。

这些领域鸿沟为在室外场景中成功实现3D密集字幕带来了重大挑战。在本文中，我们首次正式定义了室外3D密集字幕这一新任务。它接收激光雷达点云和全景RGB图像作为输入，并期望输出一组带有字幕的物体框。然后，我们提出了一个名为TOD³Cap的、基于Transformer的架构来解决此任务。具体来说，我们首先从3D激光雷达点云和2D多视角图像中创建一个统一的鸟瞰图（BEV）来生成物体提议。我们还采用了一个Relation Q-Former来捕捉物体提议与场景上下文之间的关系。最后，这些物体提议特征被送入一个视觉语言模型以生成密集的字幕。得益于适配器（adapter）的使用，TOD³Cap网络无需重新训练语言模型，因此可以利用在大型语料库上预训练的语言基础模型所具备的常识。

3D密集字幕中的“密集”（Dense）指的是，算法需要定位出3D场景中的所有物体，并为每一个物体生成各自多样化的属性描述。

具体来说，“密集”的含义体现在以下几个方面：

• 全面的物体覆盖：与只描述单个物体或整个场景的“事件”（event-centric）不同 ，密集字幕的目标是为场景中尽可能多的物体提供以物体为中心的（object-centric）语言描述。
• 检测与描述的结合：该任务被定义为“密集地检测和描述”（densely detect and describe）3D物体 ，意味着不仅要找到所有物体，还要逐一进行详细说明。

可以将其理解为，相对于为一张图片生成一句总的描述（例如“一条城市街道”），密集字幕更像是为图片里的每一个重要物体都配上一个详细的标签（例如“一辆黑色的SUV正在行驶”、“一个行人在人行道上等待”、“远处的交通灯是红色的”）。

除了室内外领域鸿沟导致室内架构不适用于室外场景这一事实外，成功解决室外3D密集字幕任务还面临着数据匮乏的问题，即缺少为室外场景对齐好的边界框-字幕对。为了推动未来在室外3D密集字幕领域的研究，我们收集了TOD³Cap数据集，它为来自nuScenes数据集的激光雷达点云和全景RGB图像提供了物体级别的自然语言字幕。我们总共获取了6.43万个室外物体的230万条字幕。据我们所知，我们的TOD³Cap数据集是首个百万级语句规模的3D密集字幕成果，也是迄今为止面向室外场景最大的数据集。

总而言之，我们的贡献如下：

• 我们引入了室外3D密集字幕任务，旨在使用激光雷达（LiDAR）点云和一组全景RGB图像作为输入，来密集地检测和描述3D物体。该任务的独特挑战在图1中被重点说明。
• 我们提供了TOD³Cap数据集，其中包含对室外场景中6.34万个实例的230万条描述，并改编了现有的先进方法在我们提出的TOD³Cap数据集上进行基准测试。
• 我们证明了我们的方法以显著优势（CIDEr@0.5IoU 指标高出9.6）超越了那些从代表性室内方法改编而来的基线模型。

3D密集字幕

近来，社区在3D密集字幕领域取得了显著进展。在先前的研究中，主要有两种范式：“先检测后描述”和“集合到集合”。“先检测后描述”范式首先利用一个生成器来产出提议（proposals），然后使用一个字幕生成器来生成描述。例如，Scan2Cap利用VoteNet来定位场景中的物体，使用一个基于图的关系模块来建模物体间的关系，并用一个解码器来生成句子。一些研究则更深入地证明了密集字幕和视觉定位（visual grounding）任务之间存在相互增强效应。解决该问题的另一种方法是“集合到集合”范式，如Vote2Cap-DETR及其后续工作。这些方法将3D密集字幕视为一个集合到集合的问题，并利用单阶段架构来解决。此外，一些工作专注于通过多任务设置下的大规模预训练来解决3D密集字幕任务。然而，这些方法主要聚焦于室内场景，难以直接应用于室外。与此不同，我们提出的TOD³Cap网络旨在解决室外的3D密集字幕问题。

3D字幕数据集

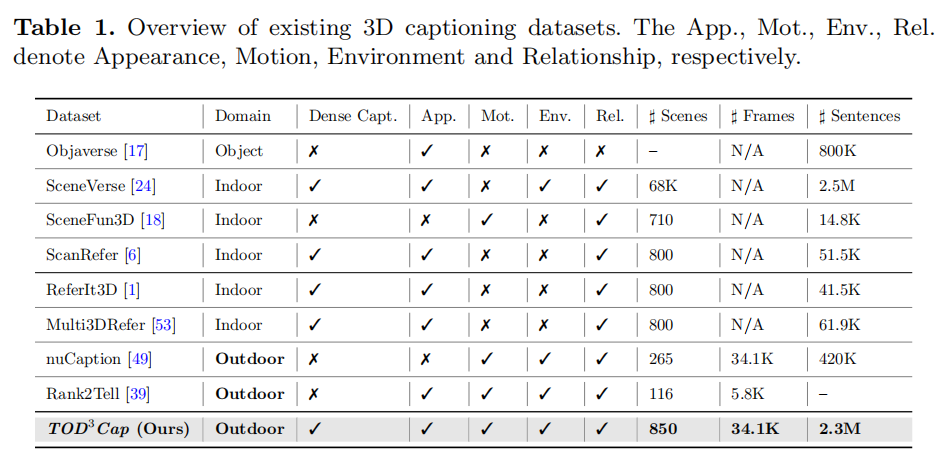

获取既以物体为中心（object-centric）又感知上下文（context-aware）的3D语言描述是一项困难的工作。用于3D密集字幕的最常用数据集是ScanRefer和ReferIt3D (Nr3D)，它们都基于标注丰富的室内数据集ScanNet。值得注意的是，尽管像Objaverse这样的近期成果尝试了用于3D语言对齐的大规模物体字幕生成，但它们缺乏场景的上下文信息。最近提出的一些室内场景数据集，如SceneVerse、SceneFun3D和Multi3DRefer，分别专注于大规模场景图字幕、物体部件级字幕和多物体关系字幕。然而，现有的数据集主要基于室内场景，未能覆盖室外场景所独有的科学挑战（如图1所示）。nuCaption和Rank2Tell是为室外场景设计的，但它们只关注以事件为中心（event-centric）的场景字幕，而非密集的物体字幕。相比之下，我们提出的TOD³Cap数据集提供了室外场景中以物体为中心的密集语言描述。我们在表1中展示了我们的数据集与现有3D字幕数据集的统计比较，突显了其独特价值。

基于鸟瞰图（BEV）的3D感知

近年来，基于鸟瞰图（BEV）的3D感知技术得到了快速发展，并引起了越来越多的关注，因为BEV表示已被证明对室外的3D物体检测和跟踪等感知任务非常有益。Lift-Splat-Shoot及其后续研究将图像特征利用预测的深度概率投影到BEV的柱体（pillar）空间中。BEVFormer利用空间交叉注意力将2D图像特征聚合到BEV空间，并采用时序自注意力来融合时序特征以建模物体运动。BEV-Fusion则结合来自激光雷达（LiDAR）的点云特征和图像特征，以增强BEV空间中的几何信息。受这些工作的启发，我们的方法融合了来自LiDAR和多视角图像的特征，并利用时序融合来获取更丰富的上下文信息和建模物体运动，这有助于应对室外密集字幕的挑战。

DataSet

TOD³Cap 数据集

为了推动室外3D密集字幕任务的研究，我们扩展了nuScenes数据集，为其增加了密集的字幕标注，从而构建了TOD³Cap，一个百万级规模的多模态数据集。我们介绍数据收集流程，并展示我们提出数据集的整体统计数据。

数据收集

在本节中，我们介绍该数据集的数据收集流程。我们利用了一个流行的大型室外数据集nuScenes，它包含来自3.4千个帧（frame）的850个场景。每个帧包含由6个摄像头和点云组成的单个LiDAR数据。原始数据集为23个类别的物体提供了3D边界框标注。我们将其扩展到3D密集字幕，通过为所有物体标注其外观、运动、环境和关系。

收集原则： 当在室外场景中描述一个物体时，人类会考虑一系列问题：“它是什么以及它看起来怎么样？”、“它在做什么？”、“它在哪里？”、“它周围有什么？”，我们将其分别称为外观、运动、环境和关系。

外观： 能够描述一个物体的样貌是人类智能的标志。为了回答这个问题，人类标注员需要识别物体的类别及其视觉属性（颜色、材质等）。例如，有一个人穿着蓝色衬衫和黑色牛仔裤。

运动： 与静态的室内场景不同，室外场景通常是动态的。在我们的标注中，我们专注于物体的移动。例如，一只猫正在快速移动，或一只狗正在缓慢靠近。

环境： 对于室外场景，一个物体在其环境中的相对位置至关重要。因此，我们要求标注员粗略地定位物体与其环境的关系。例如，有一辆车在停车场里。

关系： 人类倾向于寻找一个参照物来描述一个物体，例如“白色卡车旁边的摩托车”或“本车左后方的婴儿车”。我们遵循前人工作，使用以下组合式模板来表述关系：

<目标物体> <空间关系> <锚点物体> 即 <target-object> <spatial-relation> <anchor-object> (1)

其中，目标物体代表要被描述的物体，而锚点物体则代表用于描述目标的参照物。

标注与验证。 通过多个标注和验证步骤，专家标注员为物体级别的字幕制作了高质量的标注。值得注意的是，考虑到大型基础模型在语言自动标注方面的巨大成功，我们部署了一个半自动流程。具体来说，我们首先将预先标注好的3D边界框投影到2D图像上，然后用它来裁剪出一个主要只包含一个物体的图像块，该图像块随后被输入到一个预训练的字幕模型（即LLaMA-Adapter）中，为每个物体生成字幕。之后，我们雇佣人类专家标注员对生成的句子进行严格的修正和完善。在标注完字幕的全部四个部分后，我们利用GPT-4来对它们进行总结。随后，人类工作者被雇佣来检查字幕的正确性、流畅性和可读性。只有当三个标注员达成一致时，该条标注才会被保留。我们在附录中详细阐述了标注过程的细节。

数据统计

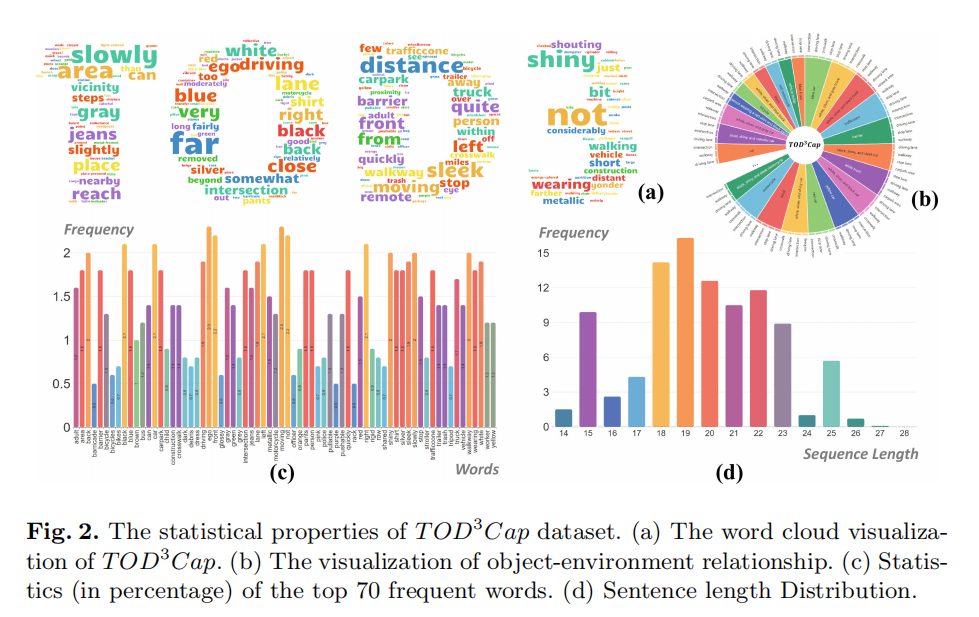

我们总共雇佣了十名专家级人类标注员，工作了大约2000小时。语言描述的总数约为230万条，平均每帧有67.4条描述，每个场景有2705.9条描述。我们在图2中展示了我们数据集的属性。这些描述覆盖了超过500种室外物体，总词汇量约为2000个。我们发现，物体的外观通常比其他属性更多样化。用于描述外观、运动、环境和关系的词汇比例分别为69.7%、2.6%、7.1%和20.6%。此外，我们发现人类会用更多的词语来描述物体间的关系。不同部分的平均词数分别为3.7（外观）、2.0（运动）、2.9（环境）和11.2（关系）。由于我们的字幕非常多样和复杂，成功的密集字幕任务需要理解以物体为中心的属性、物体动态、物体间的交互以及物体与环境的关系。关于数据集的更多细节在附录中提供。

Method

TOD³Cap 网络

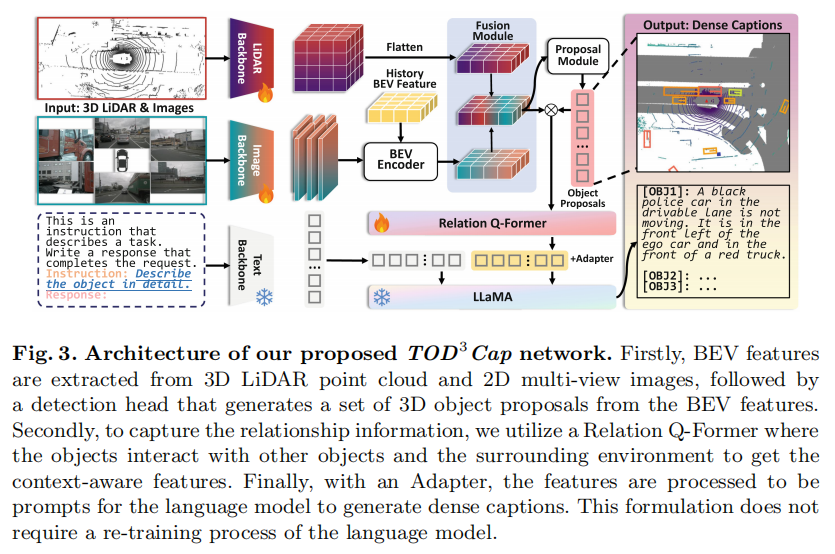

为了应对充满挑战的端到端室外3D密集字幕问题，我们提出了一个新的网络架构，名为TOD³Cap网络。TOD³Cap网络架构的概览如图3所示。

首先，我们从3D激光雷达（LiDAR）点云和2D多视角图像中提取鸟瞰图（BEV）特征，然后通过一个基于查询的检测头从BEV特征中生成一组3D物体提议（proposals）。其次，为了捕捉物体提议、场景上下文中其他物体以及周围环境之间的关系，我们利用了一个Relation Q-Former来获取感知上下文的特征。最后，借助于一个适配器（Adapter），物体的提议特征被处理成用于语言模型的提示（prompts），以生成密集的字幕。这种模式不需要对语言模型进行重新训练，因此可以利用在大型语料库上预训练的大型基础模型所具备的常识。

基于鸟瞰图（BEV）的检测器

给定多视角相机图像 I = { I i } i = 1 N ∈ R N × H × W × 3 I = \{I_i\}_{i=1}^N \in \mathbb{R}^{N \times H \times W \times 3} I={Ii​}i=1N​∈RN×H×W×3 和LiDAR点云 $L\in {\mathbb{R}}^{N_p\times 3}$，我们首先将它们转换到统一的BEV特征空间中，得到特征 $F_b\in {\mathbb{R}}^{H_b\times W_b\times C}$。

对于多视角图像 $I$，我们遵循前人工作，使用一个时空BEV编码器来将图像特征提升至BEV空间，并有效融合历史BEV特征以建模动态。具体来说，我们首先用一个图像主干网络从 $I$ 中提取多视角图像特征。然后，一组与每个相机特定相关的、可学习的BEV查询 $Q_c\in {\mathbb{R}}^{H_b\times W_b\times C}$ 通过与这些特征进行空间交叉注意力层的交互来捕捉空间信息，从而得到 $F_c$：
$$F_c=\text{Spatial-Cross-Attention}(Q_c,\text{Backbone}(I))$$
为了建模时序依赖性并捕捉动态特征，如果前一时间戳保存的BEV特征 $F_c^p$ 存在，BEV查询 $Q_c$ 将会通过时序自注意力层与 $F_c^p$ 进行交互，得到 $Q_c^{\prime }$：
$$Q_c^{\prime }=\text{Temporal-Self-Attention}(Q_c,F_c^p)$$
对于初始时间戳，BEV查询 $Q_c$ 会被复制并送入时序自注意力层，其输出结果 $Q_c^{\prime }$ 随后被用作空间交叉注意力层的输入，以替代 $Q_c$。

对于多模态输入，我们利用BEVFusion来获取统一的BEV表示。具体地，首先使用一个LiDAR主干网络来提取体素化的LiDAR特征。然后，这些特征沿高度维度被展平，形成BEV特征 $F_l\in {\mathbb{R}}^{H_b\times W_b\times C}$。最后，这两种不同模态的BEV特征通过一个卷积融合模块被融合在一起，以获得统一的BEV特征 $F_b$。

随后，我们利用一个基于查询的物体提议生成模块，该模块接收BEV特征 $F_b$ 作为输入，以生成物体框提议 B ^ = { B ^ i } i = 1 K ∈ R K × D \hat{B} = \{\hat{B}_i\}_{i=1}^K \in \mathbb{R}^{K \times D} B^={B^i​}i=1K​∈RK×D，其中 $K$ 是预设的物体查询数量，$D$ 对应于提议特征的维度。这种提议生成的方式与像DETR这样的传统检测头保持一致。

Relation Q-Former

在获得BEV特征 $F_b$ 和物体提议 $\hat{B}$ 之后，我们设计了一个关系转换器（Relation Q-Former）来为每个物体提取感知上下文的特征。具体来说，我们首先通过一个可学习的多层感知机（MLP）来编码物体提议 $\hat{B}$，从而创建出物体查询，其特征维度与 $F_b$ 相同。然后，这些特征被拼接起来并送入Relation Q-Former中，该模块包含数个用于特征交互的自注意力层。如下文所示，该模块显著提升了性能。
$$Q_B=\text{Relation Q-Former}(\text{MLP}(\hat{B}),F_b)$$
最终得到的物体查询 $Q_B$ 将被作为字幕解码器的输入，用于生成自然语言，这将在下一节中详细阐述。

字幕解码器

受近期大型语言模型（LLM）在上下文推理方面进展的启发，我们采用一个冻结的LLM作为我们的语言生成器，它接收物体查询 $Q_B$ 作为输入，并为每个物体输出描述。为了确保 $Q_B$ 和LLM隐藏层之间的维度一致性，我们首先使用一个多层感知机（MLP）来转换 $Q_B$ 的维度，得到 $Q_B^{\prime }$。我们进一步采用一个适配器（Adapter）来将物体提议的表示与预训练语言模型的特征空间对齐，从而弥合模态间的差距。经过适配器处理的特征将作为给LLM的提示（prompts）$V$，以生成相应的字幕。

$$Q_B^{\prime }=\text{MLP}(Q_B),V=\text{Adapter}(Q_B^{\prime }),$$
$$\hat{C}=\text{LLM}(\mathcal{T},V),$$

其中 $\mathcal{T}$ 是系统文本提示（如图3左下角所示）， C ^ = { w ^ i } i = 1 M \hat{C} = \{\hat{w}_i\}_{i=1}^M C^={w^i​}i=1M​ 是最终生成的字幕，由 $M$ 个词组成。

在训练过程中，我们采用标准的交叉熵损失作为字幕损失 ${\mathcal{L}}_{\text{cap}}$，并以教师强制（teacher-forcing）¹(指在训练时使用真实的参考词语（ground truth words）作为条件，这与自回归的测试设置不同，后者使用模型自己预测的词语作为条件) 的方式来训练模型：

$${\mathcal{L}}_{\text{cap}}=\sum _{i=1}^M{\mathcal{L}}_{\text{cap}}(w_i)=-\sum _{i=1}^M\log \hat{p}(w_i|w_{[1:i-1]},\mathcal{T},V;{\theta }_{\text{LLM}}),(2)$$

其中 C = { w i } i = 1 M C = \{w_i\}_{i=1}^M C={wi​}i=1M​ 是真实的参考字幕（ground truth caption），$\hat{p}$ 是预测的概率。注意，LLM的权重 ${\theta }_{\text{LLM}}$ 是被冻结的，以降低计算成本并缓解LLM的灾难性遗忘问题。

此外，考虑到在训练期间同时为数百个句子生成字幕时的内存负担和优化难度，我们不将所有的物体查询一次性送入字幕模型。取而代之的是，我们通过一个3D匈牙利分配器来筛选查询，以得到与真实参考（ground truth）相匹配的查询，然后在训练中随机采样一个子集。在推理（inference）时，我们应用非极大值抑制（NMS）来抑制重叠的提议。

损失函数

我们利用 $L_1$ 损失作为 ${\mathcal{L}}_{\text{obj}}$ 来监督用于物体提议生成的3D边界框回归，并使用 ${\mathcal{L}}_{\text{cap}}$ 作为字幕生成的损失。那么，密集字幕任务的总损失计算为加权组合：

$$\mathcal{L}=\alpha {\mathcal{L}}_{\text{obj}}+\beta {\mathcal{L}}_{\text{cap}}.(3)$$

在我们的实验中，超参数 $\alpha$ 和 $\beta$ 分别被设为 $\alpha =10$ 和 $\beta =1$。

Experiments

我们在TOD³Cap数据集上对经过适配的、当前最先进的基线方法以及我们自己的方法进行了全面的评估。我们描述了评估指标、我们模型的实现细节以及经过适配的基线方法。我们在我们引入的数据集上，将经过适配的室内基线方法与我们提出的方法进行比较。最后，我们进行了一项全面的消融研究，以验证TOD³Cap网络设计的有效性。

Settings

数据集与指标。 对于TOD³Cap，我们沿用了nuScenes官方的划分设置，其中训练/验证场景分别为700个和150个。在所有后续实验中，报告的结果均在验证集（val split）上计算得出。我们利用m@kIoU指标来评估3D室外密集字幕任务。具体来说，我们将每个真实的参考边界框-字幕对（ground truth box-caption pair）表示为 $(B_i,C_i)$，其中 $B_i$ 和 $C_i$ 分别是第 $i$ 个物体的边界框标签和真实参考字幕。与真实参考匹配的预测边界框-字幕对则表示为 $({\hat{B}}_i,{\hat{C}}_i)$。对于所有的 $(B_i,C_i)$ 和 $({\hat{B}}_i,{\hat{C}}_i)$，m@kIoU的定义如下：

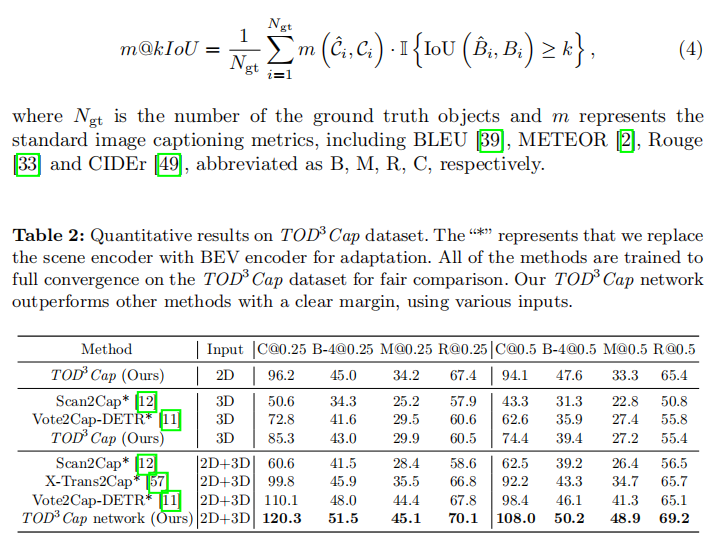

m @ k I o U = 1 N g t ∑ i = 1 N g t m ( C ^ i , C i ) ⋅ I { I o U ( B ^ i , B i ) ≥ k } , ( 4 ) m@kIoU = \frac{1}{N_{gt}} \sum_{i=1}^{N_{gt}} m(\hat{C}_i, C_i) \cdot \mathbb{I}\{IoU(\hat{B}_i, B_i) \ge k\}, \quad (4) m@kIoU=Ngt​1​i=1∑Ngt​​m(C^i​,Ci​)⋅I{IoU(B^i​,Bi​)≥k},(4)
其中，$N_{gt}$ 是真实参考物体的总数，$m$ 代表标准的图像字幕评估指标，例如CIDEr、BLEU、METEOR、Rouge，分别简写为C、B、M、R。

基线方法（Baselines）。 我们从现有的3D密集字幕方法中，选取了里程碑式和最先进的方法进行基准测试：（1）Scan2Cap利用VoteNet检测器来定位场景中的物体，并使用一个基于图的关系模块来探索物体间的关系。（2）X-Trans2Cap利用一个师生（teacher-student）框架，将丰富的上下文信息从2D图像迁移到3D场景。（3）Vote2Cap-DETR采用单阶段架构，应用两个并行的预测头来解码场景特征，生成边界框和相应的字幕。（4）SpaCap3D使用一个空间性引导的编码器和一个以物体为中心的解码器，在3D场景中生成带有空间增强信息的物体字幕。

适配（Adaptation）。 这些方法应用了针对3D室内场景的领域特定设计，导致它们在直接应用于室外场景时性能不佳。一个主要的挑战是，它们的检测器无法有效定位室外物体，因为室外LiDAR点云的稀疏度多变，且相机视点数量有限。为了进行公平的比较，我们通过以下方式将这些基线方法适配到室外设置：（1）将其检测器替换为与我们方法相同的检测器；（2）加载我们预训练好的检测器权重。通过这种方式，这些基线方法获得了与我们方法相同的定位能力。所有这些经过适配的基线方法随后都在TOD³Cap数据集上进行训练直至收敛。在表2中，经过适配的基线方法用*号标记。适配前后基线方法的对比在附录中展示，结果显示有实质性的性能提升。

协议（Protocol）。 对于我们提出的TOD³Cap网络，我们分三个阶段来训练网络，以简化优化过程。首先，在物体检测任务上对基于鸟瞰图（BEV）的检测器进行预训练。我们在nuScenes的训练集（train split）上训练该检测器24个周期（epochs），学习率为2e-4。然后，冻结BEV检测器的权重，并利用其生成的物体框提议来生成字幕。我们以2e-4的学习率训练这个阶段10个周期。最后，我们用一个更小的学习率2e-5对整个模型进行微调，共10个周期。我们采用AdamW作为优化器，权重衰减（weight decay）为1e-2。在我们的字幕解码器中，我们使用预训练好的LLaMA-7B作为大型语言模型（LLM）。

Main Results

定量结果。 我们针对不同的输入模态分别展示了结果，包括（1）多视角RGB图像（表示为2D），（2）LiDAR点云（表示为3D），以及（3）同时使用图像和点云（表示为2D+3D）。定量的结果展示在表2中，表明：

（1）TOD³Cap网络超越了现有技术。 具体来说，当使用2D图像和3D点云（2D+3D）作为输入时，我们提出的TOD³Cap网络在C@0.25指标上比Vote2Cap-DETR高出10.2（9.26%），在C@0.5指标上高出9.6（9.76%）。当仅使用点云作为输入时，我们的TOD³Cap网络相比Vote2Cap-DETR取得了12.5（17.17%）和11.8（18.85%）的提升。这些结果表明了我们提出的TOD³Cap网络的有效性。

（2）多模态输入能提升字幕生成性能。 TOD³Cap网络在使用多模态输入时的性能超越了仅使用相机或仅使用LiDAR的输入，这表明来自相机和LiDAR的信息是互补的。对于仅使用LiDAR的结果，LiDAR点云的稀疏性使得捕捉物体的视觉属性和纹理变得充满挑战。对于仅使用相机的结果，单凭图像难以捕捉物体的距离信息，这导致了在运动和环境方面生成较差的字幕。我们在附录中提供了定性结果，以支持多模态输入的互补性。

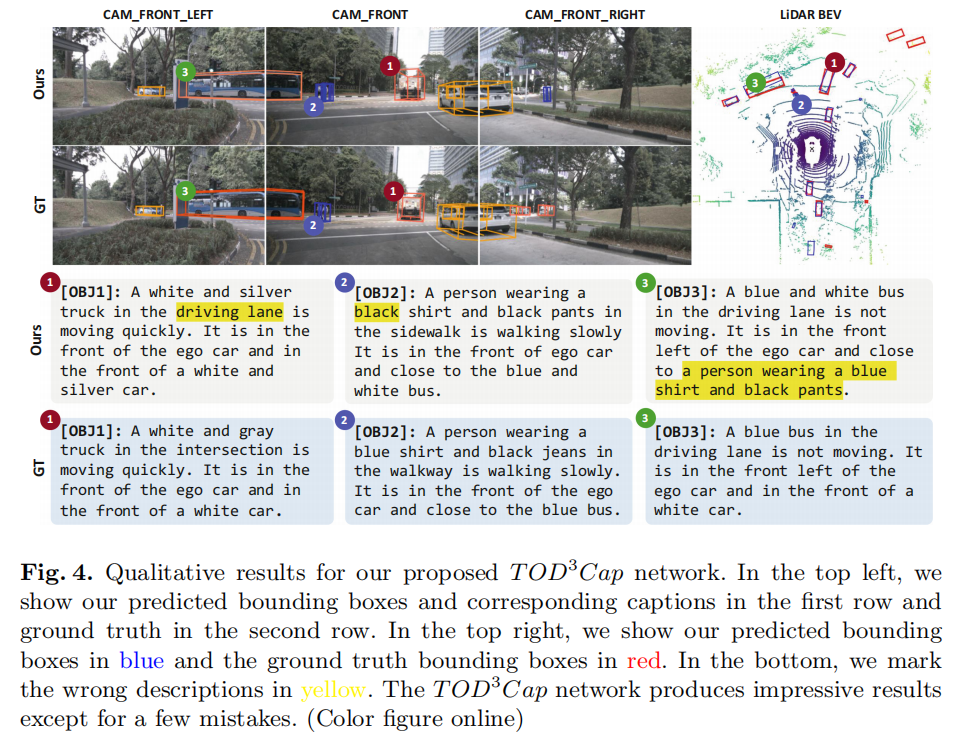

定性分析。 我们在图4中展示了一些定性结果，包括检测结果和相应的描述。我们可以看到TOD³Cap网络能准确地定位大多数物体并提供合理的描述，除了一些在小型和远程物体上的少数错误。这呼吁着未来需要针对这个新颖且重要的室外3D密集字幕问题进行算法上的发展。

Ablation Studies

我们进行了全面的消融研究，以探究TOD³Cap网络设计的有效性。除非特别说明，我们使用2D图像作为输入。

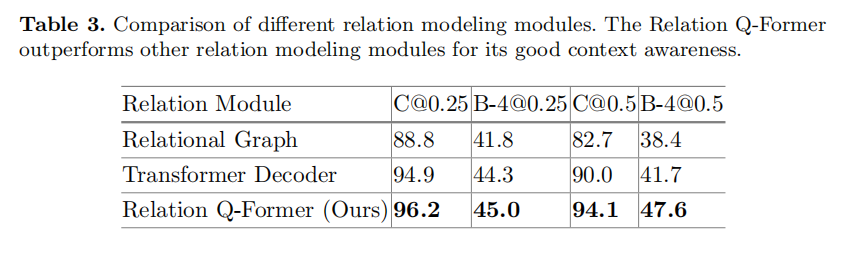

Relation Q-Former的有效性。 关系建模模块对于3D密集字幕任务中建模物体间错综复杂的交互至关重要。先前的工作主要集中在使用“图”（Graph）或“Transformer解码器”（transformer decoder）来建模不同特定物体间的关系。在本节中，我们进行了实验来比较不同的关系模块，如表3所示，Relation Q-Former的表现优于其他关系模块。这归因于Relation Q-Former良好的上下文感知能力，以及关系图和Transformer解码器未能整合来自鸟瞰图（BEV）查询信息的事实。

与不同语言解码器的比较。 大型基础模型已被证明在其泛化和常识理解能力方面是有效的。这些能力有助于TOD³Cap网络很好地解决长尾问题。为了研究大型语言模型（LLM）解码器对TOD³Cap网络的影响，我们对先前密集字幕任务中使用的不同语言解码器进行了实验，包括S&T和GPT2，以及我们原始设置中的LLaMA。表4中的结果显示，使用LLaMA的模型比其他语言解码器取得了更高的性能。这表明我们的网络设计能够充分释放大型语言模型的卓越语言生成能力。需要注意的是，这里存在领域鸿沟，因为原始的LLaMA-adapter旨在处理来自RGB图像的视觉特征和语言提示，而我们的设计处理的是来自多模态输入和物体提示的BEV查询。

不同训练策略的影响。 我们网络设计中的一个关键问题是物体提议提示与语言提示之间的对齐。因此，直接从头开始优化整个网络是困难的。我们采用了将优化过程划分为几个阶段的训练策略。我们采取三个步骤来优化网络：（1）在物体检测任务上预训练基于BEV的检测器；（2）冻结检测器的权重并以较小的学习率训练字幕生成模块；（3）对整个模型进行微调。在本节中，我们探究了我们所使用策略的有效性，如表5所示。我们可以看到，移除任何一个训练阶段都会导致性能显著下降。例如，如果不进行字幕生成器的预训练阶段，结果在C@0.25和C@0.5指标上均会下降8.8。这表明了所有预训练步骤的必要性。

Conclusion

在本研究中，我们提出了为室外3D环境生成密集字幕的任务，该任务同时利用由激光雷达（LiDAR）生成的点云和来自全景相机设备（panoramic camera rig）的RGB图像。为了支持这项任务，我们推出了TOD³Cap数据集，该数据集为源自nuScenes数据集的850个场景中的超过64,300个室外物体提供了230万条详细描述。我们的方法利用了TOD³Cap网络，该网络采用Relation Q-Former来理解场景内物体间的关系及其上下文，并与LLaMA-Adapter集成，以实现高效的字幕生成，而无需重新训练底层的大型语言模型。通过我们的贡献，我们旨在推动室外3D视觉语言研究的进步。

Limitations

1. 时序建模相对简单：论文中提到，模型通过与前一时刻的BEV特征进行交互来建模时序。这种“马尔可夫式”的假设（当前只与前一刻有关）对于处理需要更长时序上下文的复杂动态场景可能不足。例如，一辆车在5秒前被遮挡，现在重新出现，模型可能无法很好地将其关联为同一个体，也无法理解其完整的运动轨迹和意图。

2. 多模态融合机制不够深入：模型采用卷积模块来融合图像和LiDAR的BEV特征。这是一种相对静态的融合策略。在真实世界中，不同传感器的可靠性是动态变化的（例如，大雨时LiDAR点云噪声大，夜晚时摄像头图像质量差）。一个固定的融合策略可能无法自适应地调整对不同模态的信任度。

3. 语言模型（LLM）的单向利用：整个架构是单向的：视觉感知 -> LLM生成。LLM强大的常识和推理能力仅仅被用在了最后的“说话”阶段。它无法反过来指导或修正前端的视觉感知。例如，当视觉模块对一个模糊的物体不确定时（是路边的灌木还是一个蹲着的人？），LLM无法“要求”视觉模块“再看仔细一点”或提供更多信息。视觉和语言的思考过程没有形成闭环。

4. 描述的“快照式”本质：数据集和模型的输出都是对某一瞬间的描述。虽然描述中可以包含“正在移动”这样的词，但它本质上是静态的“帧描述”，而不是动态的“事件叙事”。它无法描述因果关系，例如：“因为前方车辆突然刹车，所以后方的摩托车紧急变道”。

5. 推理效率与实时性问题：论文的效率分析表明，在验证集上完成推理需要数百分钟。虽然这是学术研究的常见情况，但对于自动驾驶等需要实时决策的实际应用来说，这是一个巨大的鸿沟。完整的TOD³Cap模型过于庞大和缓慢，难以直接落地。

6. 标注的主观性与一致性：数据标注依赖于人类标注员。对于“快/慢”、“远/近”等描述，以及选择哪个物体作为“参照物”，不同标注员之间存在主观差异。这种标注的内在模糊性可能会为模型的学习带来噪声和不确定性。

Direction For Improvment

1. 增强时序建模能力：

   • 方向：将当前简单的时序自注意力模块，替换为能够处理更长序列的模块，如时间卷积网络（TCN）或在BEV特征序列上运行的门控循环单元（GRU）。
   • 具体做法：不仅仅输入前一帧的BEV特征，而是维护一个包含过去5-10帧BEV特征的队列。新的时序模块将在这个队列上进行操作，从而捕捉更长时间范围内的物体动态和运动模式。

2. 引入动态自适应融合：

   • 方向：设计一个基于注意力的动态融合模块来取代简单的卷积融合。
   • 具体做法：该模块可以学习一个“门控”或“注意力权重”，根据输入数据（例如，图像的亮度、对比度，或点云的密度）动态地调整来自图像和LiDAR的BEV特征的融合权重。当摄像头输入质量差时，权重自动偏向LiDAR，反之亦然。

3. 构建视觉-语言闭环反馈：

   • 方向：探索一种迭代式的、双向的推理机制。
   • 具体做法：在第一次生成描述后，可以将LLM输出的文本或其中间层“思考”的特征，反向注入到Relation Q-Former或更早的视觉模块中，进行第二轮的特征优化和描述生成。比如，LLM第一次生成“一个物体”，在第二轮中，模型可以集中注意力再次分析该物体，并修正描述为“一个穿着蓝色夹克的人”。

4. 模型压缩与加速：

   • 方向：利用知识蒸馏（Knowledge Distillation）和模型量化（Quantization）技术。
   • 具体做法：将完整、庞大的TOD³Cap模型作为“教师模型”，训练一个结构更轻量、计算更快的“学生模型”（例如，使用更小的骨干网络和更少的注意力层）。学生模型的目标是学习模仿教师模型的输出，从而在牺牲少量性能的情况下，大幅提升推理速度，使其更接近实时应用的要求。

Appendix

Appendix1：论文方法全流程解析

TOD3Cap方法全流程详解

场景设定：我们的自动驾驶汽车（Ego Car）正行驶在一个城市十字路口。它的传感器（摄像头和激光雷达）捕捉到了如下场景：

• 物体A：一辆蓝色的公交车，正在前方左侧的车道上缓慢行驶。
• 物体B：一个穿着红色夹克的行人，站在右侧的人行道上等红灯。
• 物体C：一个静止的交通灯，显示为红色。

我们的目标是让AI系统生成对这三个物体的详细描述。

第1步：多模态数据输入 (感知世界)

系统首先从传感器收集原始数据：

• LiDAR点云 (lidar_points)：激光雷达扫描周围环境，生成数百万个三维空间点 $(x,y,z)$ 的集合。这提供了精确的几何形状和位置信息，但没有颜色。
  • 数据格式: 一个张量（Tensor）。
  • Shape: [N_points, 3]，其中 N_points 是点的数量（例如 120,000），3代表X, Y, Z坐标。
• 多视角图像 (multi_view_images)：车身周围的6个摄像头同时拍照，提供了丰富的颜色、纹理等外观信息，但对精确距离和3D形状的感知较弱。
  • 数据格式: 一个张量。
  • Shape: [6, 3, H, W]，其中6是相机数量，3是RGB通道，H和W是图像高宽（例如 900x1600）。

第2步：BEV特征提取与融合 (构建统一的上帝视角地图)

挑战在于，点云和图像是两种完全不同的数据。我们需要将它们转换到一个统一的、共享的空间中进行理解。这个空间就是鸟瞰图（BEV），一个从上往下看的2D网格地图。

1. 图像路径 (获取外观)：

   • 图像经过一个图像主干网络（如ResNet），提取出每张2D图像的深度特征。
   • 然后，一个BEV编码器（如BEVFormer中的模块）执行关键的“提升”操作。它在BEV平面上创建一张虚拟的网格（称为BEV查询），每个格子点像一个“探针”，通过空间交叉注意力机制，主动地去6张2D图像特征中“查询”和“采集”信息，把外观特征“绘制”到BEV地图的相应位置。
   • 为了理解运动，它还会通过时序自注意力机制参考上一时刻的BEV地图，从而感知到公交车的缓慢移动。
   • 输出: image_bev_features，一个富含外观和动态信息的BEV特征图。Shape: [C, H_bev, W_bev] (C是特征维度，H/W是BEV地图尺寸)。

2. 点云路径 (获取几何)：

   • 点云经过一个LiDAR主干网络（如VoxelNet），被处理成三维的体素（Voxel）网格。
   • 然后，这个三维体素网格沿高度方向被“压扁”，形成一个只包含几何信息的BEV特征图。
   • 输出: lidar_bev_features。Shape: [C, H_bev, W_bev]。

3. 融合：

   • 一个融合模块（例如一个简单的卷积层）将上述两个BEV特征图叠加融合，得到最终的unified_bev_features。
   • 输出: unified_bev_features。Shape: [C, H_bev, W_bev]。这个最终的BEV地图既有LiDAR的精确几何结构，又有相机的丰富颜色纹理。

第3步：物体提议生成 (发现目标在哪)

现在我们有了一张内容丰富的BEV地图，下一步是在这张地图上找到所有的物体。

• 机制: 一个基于查询的检测头（类似DETR）开始工作。它有一组（例如100个）可学习的物体查询（Object Queries）。
• 过程: 每个物体查询就像一个“猎人”，在 unified_bev_features 这张地图上“搜寻”目标。通过与地图特征进行交互，每个查询最终会锁定一个潜在的物体。
• 输出 (B_hat): 一组物体提议。比如，100个提议中的第5号提议可能锁定了公交车，第23号提议锁定了行人。每个提议包含两部分信息：
  • 3D边界框: [x,y,z, w,l,h, yaw]，精确描述了物体的位置、大小和朝向。
  • 物体特征: 一个浓缩了该物体信息的特征向量。
  • 数据格式: 张量。Shape: [K, D] (K是查询数，D是提议特征维度)。

第4步：上下文关系建模 (理解物体间的关系)

仅仅知道“有一个公交车”是不够的，我们需要知道“公交车在左侧车道上”。这就是Relation Q-Former的作用。

• 输入: 上一步生成的物体提议B_hat和完整的BEV地图unified_bev_features。
• 过程: 每一个物体提议（如代表公交车的提议）都会进入Relation Q-Former。在这里，通过自注意力机制，它不仅会关注自身特征，还会去“看”：
  1. 其他所有物体提议（例如，它会“看到”旁边有个行人提议）。
  2. 整个BEV地图的背景信息（例如，它会“看到”自己所在的像素区域属于“可行驶车道”）。
• 输出 (Q_B): 经过上下文增强后的物体查询。现在的“公交车”查询不仅知道自己是公交车，还编码了“在车道上”、“旁边有行人”等关系信息。
  • 数据格式: 张量。Shape: [K, C_llm] (K是物体数，C_llm是为语言模型准备的特征维度)。

第5步：字幕生成 (将理解转化为语言)

这是最后一步，将机器的“理解”（特征向量）翻译成人类的语言。

• 机制: 字幕解码器。
• 过程:
  1. Adapter（适配器）：增强后的物体查询Q_B首先通过一个轻量级的Adapter。这是个至关重要的“翻译官”，它将视觉空间的特征向量 Q_B 转换成语言模型能够理解的提示（Prompt） V。
  2. LLM调用：然后，将一个固定的系统指令（例如“请详细描述这个物体”）和由Adapter生成的提示 V 一起，输入到一个冻结的（Frozen）LLaMA模型中。“冻结” 意味着我们不更新LLM本身的巨大参数，只是利用它已有的知识，这极大地提升了训练效率。
• 输出 ( $\hat{C}$ ): 自然语言描述。
  • 对于公交车的查询，LLM可能输出：“一辆蓝色的公交车正在车道上缓慢行驶。”
  • 对于行人的查询，LLM可能输出：“一个穿着红色夹克的行人正站在人行道上。”

第6步：训练与监督 (教会AI)

模型如何学会这一切？通过一个组合的损失函数来监督。

• 物体损失 (${\mathcal{L}}_{obj}$)：在第3步，模型预测的边界框会与数据集中的真实边界框进行比较（使用$L_1$损失），如果预测歪了，这个损失就会很大，迫使模型学习更精确的定位。
• 字幕损失 (${\mathcal{L}}_{cap}$)：在第5步，模型生成的句子会与数据集中的真实描述进行比较（使用交叉熵损失），如果用词不当，这个损失就会很大，迫使模型学习更准确的描述。
• 总损失 ($\mathcal{L}$)：$\mathcal{L}=\alpha {\mathcal{L}}_{obj}+\beta {\mathcal{L}}_{cap}$。这是一个加权和，通过同时优化这两个损失，模型被驱动去学会既能看准，又能说对。

PyTorch伪代码实现

为了更清晰地展示整个流程，以下是带注释的、简化的PyTorch伪代码。

import torch
import torch.nn as nn

# --- 0. 定义模型组件 (省略具体实现细节) ---
# 每个模块都是一个 nn.Module 子类

# BEV感知的组件
class LidarBackbone(nn.Module): pass
class ImageBackbone(nn.Module): pass
class BEVEncoder(nn.Module): pass
class FusionModule(nn.Module): pass
class ProposalHead(nn.Module): pass

# 字幕生成的组件
class RelationQFormer(nn.Module): pass
class MLP(nn.Module): pass
class Adapter(nn.Module): pass

# --- 1. 完整TOD3Cap网络架构 ---

class TOD3Cap_Network(nn.Module):
    def __init__(self, num_proposals=100, proposal_dim=256, llm_dim=768):
        super().__init__()

        #--- 实例化所有子模块 ---

        # 阶段一: BEV特征提取与融合
        self.lidar_backbone = LidarBackbone()
        self.image_backbone = ImageBackbone()
        self.bev_encoder = BEVEncoder()
        self.fusion_module = FusionModule()

        # 阶段二: 物体提议生成
        self.proposal_head = ProposalHead(num_queries=num_proposals, feature_dim=proposal_dim)

        # 阶段三: 上下文关系建模
        self.proposal_mlp = MLP(input_dim=proposal_dim, output_dim=llm_dim)
        self.relation_q_former = RelationQFormer()

        # 阶段四: 字幕生成
        self.caption_adapter = Adapter(input_dim=llm_dim)
        self.llm = LLaMA7B.from_pretrained() # 加载预训练的LLaMA
        self.llm.requires_grad_(False) # 关键：冻结LLM，不参与训练

    def forward(self, lidar_points, multi_view_images, history_bev_feats=None):
        """
        论文方法的完整前向传播流程。
        """

        # --- Step 1: BEV Feature Extraction & Fusion ---
        # 输入:
        # lidar_points (Tensor): 形状 [B, N_points, 3], B是批大小
        # multi_view_images (Tensor): 形状 [B, 6, 3, H, W]
        lidar_bev = self.lidar_backbone(lidar_points)         # -> [B, C, H_bev, W_bev]
        img_feats = self.image_backbone(multi_view_images)   # -> [B, 6, C_img, H_img, W_img]
        image_bev = self.bev_encoder(img_feats, history_bev_feats) # -> [B, C, H_bev, W_bev]
        unified_bev_features = self.fusion_module(lidar_bev, image_bev) # -> [B, C, H_bev, W_bev]

        # --- Step 2: Object Proposal Generation ---
        # 输入: unified_bev_features (Tensor): [B, C, H_bev, W_bev]
        # 输出: 3D边界框和初步的物体特征
        predicted_boxes, proposal_features = self.proposal_head(unified_bev_features)
        # predicted_boxes (Tensor): [B, K, 7] (K是提议数量, 7是框的参数)
        # proposal_features (Tensor): [B, K, D] (D是提议特征维度)

        # --- Step 3: Contextual Feature Enrichment ---
        # 输入: proposal_features (Tensor): [B, K, D]
        #       unified_bev_features (Tensor): [B, C, H_bev, W_bev]
        # 输出: 经过上下文信息增强后的物体查询
        obj_queries = self.proposal_mlp(proposal_features) # 维度对齐 -> [B, K, C_llm]
        context_aware_queries = self.relation_q_former(obj_queries, unified_bev_features)
        # context_aware_queries (Tensor) (即论文中的 Q_B): [B, K, C_llm]

        # --- Step 4: Caption Generation ---
        # 输入: context_aware_queries (Tensor): [B, K, C_llm]
        # 输出: 最终的字幕文本
        # Adapter将视觉特征翻译为LLM的提示
        llm_prompts = self.caption_adapter(context_aware_queries) # -> [B, K, LLM_DIM]

        # 在推理时，循环为每个物体生成文本
        # (在训练时，我们会直接将logits与真实标签比较，计算交叉熵损失)
        final_captions = self.llm.generate_captions_from_prompts(llm_prompts) # -> list[str] of size B*K

        return predicted_boxes, final_captions, context_aware_queries # 返回查询用于计算字幕损失


# --- 2. 训练阶段的损失计算 ---

def calculate_loss(predicted_boxes, context_aware_queries, gt_boxes, gt_captions):
    """
    计算总损失。
    """
    # 匹配预测框与真实框
    matched_pred_indices, matched_gt_indices = hungarian_matcher(predicted_boxes, gt_boxes)

    # --- Loss 1: 物体检测损失 (L1 Loss) ---
    matched_pred_boxes = predicted_boxes[:, matched_pred_indices]
    loss_obj = F.l1_loss(matched_pred_boxes, gt_boxes[:, matched_gt_indices])

    # --- Loss 2: 字幕生成损失 (Cross-Entropy Loss) ---
    matched_queries = context_aware_queries[:, matched_pred_indices]
    # 将查询和真实字幕送入解码器计算损失 (伪代码简化)
    loss_cap = captioning_loss_fn(matched_queries, gt_captions[:, matched_gt_indices])

    # --- 总损失 ---
    alpha, beta = 10.0, 1.0
    total_loss = alpha * loss_obj + beta * loss_cap

    return total_loss

Appendix2：框架细节解析

场景设定：一个真实的十字路口

我们的自动驾驶汽车（Ego Car）正停在一个十字路口。它的传感器捕捉到以下信息：

• 物体1 (OBJ1)：左前方有一辆黑色的警车，停在行车道上没有动。
• 物体2 (OBJ2)：在警车前面，有一辆红色的卡车。
• 物体3 (OBJ3)：右侧人行道上有一个行人正在等待。

我们的目标是让AI系统输出对这些物体的详细文字描述，就像图中右侧的Output: Dense Captions所示。

Pipeline全流程详细解析

我们将完全按照图中从左到右的数据流来解析：

第1步：多模态数据输入 (Inputs)

这是系统的“感官”，负责收集原始世界的信息。

• 输入1: 3D LiDAR & Images

  • LiDAR点云: 激光雷达扫描得到的数百万个三维点 (x, y, z)，精确地描绘了场景的几何结构（警车的轮廓、行人的形状）。
    • 数据格式: 点云数组或张量。
    • Shape: [N_points, 3]，例如 [120000, 3]。
  • 2D多视角图像: 车身周围的多个摄像头拍摄的RGB图像，提供了丰富的颜色和纹理信息（警车是黑白相间的，卡车是红色的，行人穿着什么衣服）。
    • 数据格式: 图像张量。
    • Shape: [Num_Views, 3, H, W]，例如 [6, 3, 900, 1600]。

• 输入2: Text

  • 文本指令: 这是一个系统级的文本提示 T，告诉大语言模型（LLM）它需要完成什么任务。
  • 例子: “Instruction: Describe the object in detail. Response:”

第2步：BEV特征提取与融合 (构建“上帝视角”地图)

这是将不同来源的、零散的数据统一到同一个“画布”上的关键一步。这个画布就是鸟瞰图（BEV, Bird’s-Eye-View），一个从上往下看的2D网格地图。

1. LiDAR路径 (几何感知)

   • LiDAR Backbone: 一个专门处理点云的神经网络（如VoxelNet），将离散的点云转换成一个结构化的三维体素网格特征。
   • Flatten (深刻含义): 这一步是理解BEV的关键。它的本质是降维和信息压缩。想象一个三维的体素网格就像一个魔方，Flatten操作就是把这个魔方从上往下“拍扁”，形成一个2D网格。虽然空间上变成了2D，但每个格子里都编码和保留了其对应垂直柱体内的所有几何信息。
     • 输入: 三维体素特征。Shape: [C, D, H_bev, W_bev] (C是特征维度, D是深度/高度)。
     • 输出: LIDAR BEV Feature。Shape: [C, H_bev, W_bev]。

2. 图像路径 (外观感知)

   • Image Backbone: 一个图像特征提取器（如ResNet），从多视角RGB图像中提取2D特征。
   • BEV Encoder: 这是一个更复杂的过程，它需要把2D图像的特征“提升”到3D世界的BEV视角。
   • History BEV Feature (深刻含义): 这是系统的 “短期记忆”。它储存了前一时刻的BEV特征图。通过将当前帧的信息与历史信息进行比较，模型可以轻松地判断物体的运动状态。例如，如果警车在当前帧和历史帧的BEV地图上的位置完全相同，模型就能推断出它是 “not moving”。
     • 输入: History BEV Feature。Shape: [C, H_bev, W_bev]。
     • 输出: 融合了时序信息的Image BEV Feature。Shape: [C, H_bev, W_bev]。

3. 融合 (Fusion Module)

   • 将来自LiDAR的几何BEV特征和来自图像的外观/动态BEV特征进行融合，生成一个统一的、信息最全面的Fused BEV Feature。这张图既知道哪里有个长方体（LiDAR信息），又知道这个长方体是蓝白相间的（图像信息）。

第3步：物体提议 (Proposal Module)

在统一的BEV地图上，找出所有可能的目标。

• 输入: Fused BEV Feature。Shape: [C, H_bev, W_bev]。
• 过程: 一个类似DETR的检测头，使用一组可学习的“物体查询”向量，在BEV地图上寻找物体。
• 输出: Object Proposals。一个列表，包含了所有被检测到的物体的初步信息。
  • 数据结构: 列表，长度为K (e.g., 100个提议)。每个元素包含:
    • 3D边界框: [x,y,z, w,l,h, yaw]。
    • 初步物体特征: 一个描述该物体的特征向量。

第4步：关系与上下文理解 (Relation Q-Former)

这是整个架构的“大脑”和最核心的创新之一，负责进行深度的场景理解。

• 深刻含义与本质: Relation Q-Former的本质是一个上下文增强器。它要回答的问题是：“这个物体，在整个场景的大背景下，到底是什么角色？”。它通过强大的注意力机制，让每个孤立的Object Proposal（物体提议）能够“环顾四周”，理解自己与其他物体以及与环境的关系。

• 全流程拆解:

  1. 输入:
     • Object Proposals: 上一步生成的物体列表（例如，关于警车、卡车、行人的初步提议）。
     • Fused BEV Feature: 完整的、包含全局信息的BEV地图。
  2. “交互”过程:
     • 以警车的Object Proposal为例，它进入Relation Q-Former后，会通过自注意力机制去“关注”：
       • 关注自身: “我是一个长方体，特征显示我可能是辆车。”
       • 关注其他物体: “我旁边还有一个红色的、更大的长方体（卡车）。”
       • 关注环境 (BEV地图): “我所在的BEV区域被标记为‘可行驶车道’。我前方的区域是‘十字路口中心’。”
  3. 输出: 经过上下文增强后的特征。此时，“警车”的特征向量中已经不仅仅包含它自身的信息，还编码了“在车道上”、“旁边有卡车”等丰富的关系信息。

第5步：字幕生成 (LLM)

将机器的“理解”（增强后的特征向量）转化为流畅的人类语言。

1. Adapter (适配器)

   • 深刻含义: 这是一个关键的 “翻译官” 或 “桥梁”。Relation Q-Former输出的特征是纯数字的、视觉域的，而LLaMA只理解语言域的Token。Adapter的作用就是将这个视觉特征向量高效地转换（翻译）成LLM能够理解的、作为Prompt一部分的向量。

2. LLaMA

   • 输入:
     • 系统指令: 来自Text Backbone的文本指令。
     • 物体提示: 来自Adapter的、为每个物体“量身定做”的提示向量。
   • 过程: 冻结的（图中雪花标志❄️）、预训练好的LLaMA接收到这些输入后，利用其庞大的知识库和强大的语言组织能力，生成描述。
   • 输出: Dense Captions。
     • 对于警车的特征，输出: "[OBJ1]: A black police car in the drivable lane is not moving. It is in the front left of the ego car and in the front of a red truck."
     • 对其他物体也依次生成描述。

Pipeline数据流表格

步骤	模块	核心功能 (本质)	输入	输出
1	Backbones	提取原始特征	LiDAR点云 [N,3] 多视角图像 [V,3,H,W]	3D体素特征 2D图像特征
2	BEV Encoder / Flatten	统一到BEV空间 (记忆与降维)	2D/3D特征 History BEV Feature	LiDAR BEV特征 [C,H_b,W_b] Image BEV特征 [C,H_b,W_b]
3	Fusion Module	融合多模态信息	两种BEV特征	统一BEV特征 [C,H_b,W_b]
4	Proposal Module	检测场景中的所有物体	统一BEV特征	物体提议 K x ([7], [D]) (K个物体的框和特征)
5	Relation Q-Former	理解物体与场景的关系 (上下文增强)	物体提议 统一BEV特征	上下文增强后的物体特征 [K, C_llm]
6	Adapter & LLM	将理解翻译并组织成语言	上下文特征 [K, C_llm] 文本指令	密集字幕 (K句描述文本)

Appendix3：History BEV Feature的作用

首先，要明确一点：无论警车位置是否移动，BEV Encoder的最终输出始终是一个与输入History BEV Feature形状相同的完整特征图，即 Image BEV Feature，其Shape为[C, H_bev, W_bev]。

关键的区别在于，在这张输出的特征图上，代表警车的那个区域的特征向量内容会完全不同，从而携带了不同的运动信息。

情况一：如果警车位置完全相同

在这种情况下，模型推断出物体是静止的。

• 输出是什么？

  • 输出的Image BEV Feature特征图中，在警车所在的位置 (x, y)，其对应的特征向量 F 会被编码上一个代表“静止”或“零运动”的信息。

• 它是如何做到的？

  1. BEV Encoder中的时序自注意力机制会将当前帧在 (x, y) 位置的警车特征与History BEV Feature中 (x, y) 位置的警车特征进行比较。
  2. 它发现两个特征不仅非常相似，而且空间位置完全没有变化。
  3. 因此，计算出的位移向量为零。
  4. 这个“零位移”信息会被编码到输出的特征向量F中。可以想象成，这个特征向量里有一个专门的维度或一种特定的模式，就代表了“静止”状态。
  5. 当这个携带了“静止”信息的特征向量F经过后续的Relation Q-Former和LLM处理后，LLM就会根据在训练数据中学到的模式，将其“翻译”为文字：“… is not moving.”。

情况二：如果警车位置完全不同

在这种情况下，模型会推断出物体的具体运动状态。

• 输出是什么？

  • 输出的Image BEV Feature特征图中，在警车新的位置 (x', y')，其对应的特征向量 F' 会被编码上一个代表具体运动方向和速度的信息。

• 它是如何做到的？

  1. 时序自注意力机制会在警车的新位置 (x', y') “环顾”历史特征图。
  2. 它会在历史特征图的旧位置 (x, y) 发现与当前警车特征最匹配的区域。
  3. 模型据此计算出从 (x, y) 到 (x', y') 的位移向量。这个向量既有方向，又有大小（长度）。
  4. 这个非零的位移向量所包含的方向和大小信息，会被一同编码到新位置 (x', y') 的特征向量F'中。
  5. 当这个携带了特定运动向量信息的特征F'经过整个流程后，LLM会将其翻译成更具体的描述。例如：
     • 如果位移向量指向正前方且长度较长，可能会被翻译成：“… is moving quickly forward.”。
     • 如果位移向量指向侧方且长度较短，可能会被翻译成：“… is turning slowly.”。

场景	位置关系	输出的 Image BEV Feature 内容	最终生成的字幕示例
情况一：静止	当前位置 = 历史位置	在该物体位置的特征向量中，编码了“零位移”或“静止”状态的信息。	“…is not moving.”
情况二：运动	当前位置 ≠ 历史位置	在该物体新位置的特征向量中，编码了代表运动方向和速度的“位移向量”信息。	“…is moving quickly.” 或 “…is turning left.”

因此，输出的数据结构和维度是相同的，但其中承载的信息内涵根据物体是否移动以及如何移动，发生了根本性的变化。

模型本身是确定性的，但它所处理的真实世界数据流是非平稳、持续变化的。模型判断物体“not moving”的能力，恰恰体现了它的强大之处——它能在整体输入特征图不断变化的背景下，通过注意力机制，精确地找到那个在相对坐标系中保持了位置不变的物体特征。它是在一片变化的海洋中，找到了那块静止的礁石。

如果物体位置不相同，模型不会简单地得出一个“在动”的结论，而是会进行更精细的分析来理解如何运动（方向、速度等）。

这整个过程的核心是时序自注意力机制 (Temporal Self-Attention)。

让我们继续用那个黑色警车的例子来详细拆解这个流程：

核心机制：时序自注意力 (Temporal Self-Attention)

首先，要理解这个机制的本质：它不是一个简单的“找不同”游戏，而是一个 “关联与比较” 的过程。当前帧的BEV查询（可以理解为BEV地图上的“探针”）不仅会关注当前帧的特征，还会被赋予能力去“回顾”并“关注”前一时刻的History BEV Feature。

具体流程：

• Time T-1 (历史): 在前一时刻的History BEV Feature中，系统记录了黑色警车位于BEV坐标(x1, y1)，并带有其独特的特征（例如，代表“车辆”和“黑色”的数值）。
• Time T (当前): 在当前时刻，系统通过LIDAR Backbone和Image Backbone再次检测到这辆黑色警车，但它的位置更新到了BEV坐标(x2, y2)。
• 注意力机制工作:
  • 当BEV Encoder处理当前帧时，位于新位置(x2, y2)的BEV查询会和History BEV Feature进行交互。
  • 通过自注意力，这个查询会在整个历史地图中寻找与当前警车特征最相似的区域。它会发现，在历史地图的(x1, y1)位置上的特征与自己最“情投意合”（即注意力权重最高）。
  • 这样，模型就成功地在两个时间点之间建立了关联：T时刻的(x2, y2)就是T-1时刻的(x1, y1)。

信息的编码：从位置差异到运动向量

建立了关联之后，模型就可以进行比较和计算，从而将位置变化转化为可理解的运动信息。

• 计算位移向量: 模型内部计算出从(x1, y1)到(x2, y2)的位移向量。这个向量本身就包含了丰富的信息：

  • 方向: 向量的方向直接对应了物体的运动方向（例如，向前、向左、向右转）。
  • 大小 (Magnitude): 向量的长度（即两个位置间的距离）直接关联到物体的速度。位移大，意味着速度快；位移小，意味着速度慢。

• 特征编码: 这个计算出的位移向量，或者一个由它衍生出的代表运动的特征，会被 编码（Encode） 到这个物体最终的特征表示中。也就是说，在经过BEV Encoder和Relation Q-Former之后，输出的关于这辆警车的最终特征向量Q_B里，就包含了描述其“运动状态”的数值部分。

语言的生成：从运动向量到文字描述

最后一步是将编码在特征里的运动信息翻译成人类语言。

• 输入: 包含了运动信息的警车特征向量Q_B被送入Adapter和LLaMA。
• 学习与映射: 在训练过程中，模型已经学习了从运动特征到特定词汇的映射关系。它在TOD³Cap数据集中见过成千上万个例子，例如：
  • 当位移向量指向正前方且长度较大时，对应的真实描述是“… is moving quickly forward”。
  • 当位移向量指向侧方且长度较小时，对应的真实描述是“… is turning slowly”。
• 生成: 因此，当冻结的LLM接收到包含警车运动特征的提示后，它会根据学习到的模式，选择最合适的词汇来生成描述，比如：“A black police car … is moving slowly.”。

总结一下，如果不相同，模型的处理流程是：

1. 关联 (Association): 通过时序自注意力，将当前时刻的物体与其在历史时刻的身份关联起来。
2. 量化 (Quantification): 计算两个时刻位置之间的位移向量，从而量化运动的方向和速度。
3. 编码 (Encoding): 将这个量化后的运动信息编码到物体的最终特征向量中。
4. 翻译 (Translation): LLM将特征向量中编码的运动信息，翻译成“moving quickly”、“turning left”等自然语言描述。

这个过程确保了模型不仅仅是知道物体在动，而是能具体地描述它是如何运动的，这是实现高级场景理解的关键。

Appendix4：3D边界框

在 3D 视觉定位与检测里，常见的 3D 边界框（3D bounding box）有以下几种坐标表示方式，不同表示方式所需的数字个数和含义也略有不同：

轴对齐（axis‑aligned）表示：6 个数

最简单的形式，用两个对角顶点坐标来唯一确定一个长方体：

[xmin, ymin, zmin,   xmax, ymax, zmax]

• xmin, ymin, zmin：边界框在 x、y、z 轴的最小坐标
• xmax, ymax, zmax：边界框在 x、y、z 轴的最大坐标

这种表示不包含方向信息，假设框的各边与坐标轴平行。

中心‑尺寸‑朝向（center‑size‑orientation）表示：7 个数（最常用）

用于描述任意朝向的长方体（尤其在自动驾驶等场景），包括中心位置、三维尺寸和绕垂直轴（通常是 z 轴）的旋转角度：

[x, y, z,   dx, dy, dz,   θ]

• x, y, z：边界框中心点在世界坐标系（或相机坐标系）中的三维坐标
• dx, dy, dz：框在 x（长）、y（宽）、z（高）三个方向上的尺寸（size）
• θ：绕 z 轴（通常表示朝前方向）的旋转角度（yaw），用来表征框的朝向（航向角 (yaw)：这是1个数字，代表物体围绕垂直轴（通常是Z轴）的旋转角度。它定义了物体的朝向。例如，通过航向角可以知道一辆车是正对着你、横在你面前，还是与你同向行驶）

这种表示既给出了框的位置与大小，也给出了在平面内的旋转，使其能精确拟合任意朝向的物体。

八顶点（8‑corners）表示：24 个数

直接列出构成长方体的 8 个顶点，每个顶点三个坐标，共

[(x₁,y₁,z₁), (x₂,y₂,z₂), …, (x₈,y₈,z₈)]  →  8 × 3 = 24

• (xᵢ, yᵢ, zᵢ)：第 i 个顶点在三维空间中的坐标
• 顶点的顺序通常约定成：前面 4 个为上表面按顺时针（或逆时针），后面 4 个为对应的下表面。

这种方式信息最完整，直接给出框的所有顶点坐标，便于投影到图像平面或网格上做几何运算。

表示方式	数字个数	含 义
轴对齐 corner	6	xmin,ymin,zmin, xmax,ymax,zmax
中心+尺寸+角度	7	x,y,z, dx,dy,dz, θ
八顶点 corner	24	8 个顶点 × (x,y,z)

选择哪种表示，取决于你的应用场景：

• 若只需快速筛选，轴对齐（6 个数）效率最高；
• 若需要表示物体朝向（如自动驾驶、机器人抓取），中心‑尺寸‑朝向（7 个数）最常用；
• 若要做精细的投影或碰撞检测，八顶点（24 个数）最精确。

在当下的顶会/顶刊 3D 目标检测与定位研究中，几乎都遵循“中心–尺寸–朝向”七参数的表示方式，极少直接使用轴对齐的六参数或八顶点的二十四参数作为主要回归目标。

七参数（center, size, orientation）是事实上的行业标准

• 以 nuScenes 数据集及其在 CVPR/ICCV/ECCV 多篇论文中使用的方法为例，其数据标注和主流代码（如 MMDet3D）都将 3D 边界框表示为一个长度为 7 的向量 (x, y, z, l, w, h, yaw)，分别对应：

  • (x, y, z)：框中心在车辆坐标系（或相机/激光雷达坐标系）中的三维位置
  • (l, w, h)：物体的长、宽、高尺寸
  • yaw：绕竖直轴的偏航角（朝向）

• 同样，PV‑RCNN 等 LiDAR 点云检测顶会论文在其损失函数与回归头中，也都是以这七个参数进行预测与优化的。比如，在某些论文中直接写明回归向量包括 “位置参数 (x, y, z, h, l, w) 和 姿态参数 θ”

为什么不直接用 6 或 24 参数？

• 六参数（轴对齐）：虽然在某些应用（如鸟瞰图 BEV 检测）中会简化为轴对齐盒，用 (xmin, ymin, zmin, xmax, ymax, zmax) 六参数，但此时并不考虑物体朝向，仅用于区域划分或粗筛选，不是定向检测的最终输出。
• 二十四参数（八顶点）：理论上最全面，但会显著增加回归维度、网络复杂度与标注误差敏感度，且不利于端到端的轻量化训练。实际工程中，八顶点数据大多在后处理中才会根据中心—尺寸—朝向的七参数由几何公式推算出来，而非直接回归。

变种与细节

• 少数方法会将尺寸顺序写成 (h, w, l)，或将朝向用欧拉角三分量（roll, pitch, yaw）——此时可能是 9 或 10 维，但核心思想仍是“中心点 + 三维尺寸 + 朝向”。
• 无论是单目、立体、还是点云方法，只要是定向 3D 检测，回归头几乎都是以 7 维向量为主流。

当前绝大多数 3D 检测论文均采用“七参数中心–尺寸–朝向”表示方式来回归有向 3D 边界框。其他六参数轴对齐表示与二十四参数八顶点表示，虽然也会在不同场景中出现，但并非主流的检测框回归标准。

Appendix5：Relation Q-Former和Adapter

Relation Q-Former (关系查询转换器)

深刻含义与本质:
Relation Q-Former的本质是一个上下文信息聚合器。它的核心任务是将一个孤立的、只包含物体自身基本信息的“物体提议”（Object Proposal），通过与整个场景的“全局地图”（Fused BEV Feature）进行深度交互，升维成一个理解了自身与环境、与其他物体之间关系的“上下文感知的物体查询”（Context-Aware Object Query）。它回答了这样一个问题：“这个物体，在当前整个场景的大背景下，扮演着什么样的角色？”

详细流程拆解

第一步：输入 (Inputs)

Relation Q-Former接收两个主要的输入：

1. 输入1：物体提议 (Object Proposals), $\hat{B}$

   • 来源: 来自上游的Proposal Module（物体提议模块）。
   • 数据结构/格式: 一个张量（Tensor），代表了在场景中初步检测到的K个物体。
   • Shape: [B, K, D]
   • 含义:
     • B: 批处理大小 (Batch Size)，代表同时处理多少个场景。
     • K: 场景中提议的物体数量（例如100个）。
     • D: 每个物体提议的特征维度。这个向量D初步编码了该物体的基本信息，比如它的3D边界框参数和一个粗略的物体特征。

2. 输入2：融合后的BEV特征 (Fused BEV Feature), $F_b$

   • 来源: 来自上游的Fusion Module（融合模块）。
   • 数据结构/格式: 一个张量，代表了融合LiDAR几何信息和相机外观信息的“上帝视角”2D地图。
   • Shape: [B, C, H_bev, W_bev]
   • 含义:
     • B: 批处理大小。
     • C: 每个BEV网格单元的特征通道数（特征维度）。
     • H_bev, W_bev: BEV地图的高度和宽度。

第二步：内部处理 (Internal Processing)

根据论文描述 和公式$Q_B=$ Relation Q-Former (MLP( $\hat{B}$), $F_b$) ，其内部流程如下：

1. 提议编码 (Proposal Encoding):

   • 物体提议 $\hat{B}$ 首先通过一个可学习的MLP（多层感知机）。
   • 目的: 将维度为D的初步提议特征，转换为一个维度更适合后续处理的“物体查询”向量。
   • 输入: $\hat{B}$，Shape: [B, K, D]。
   • 输出: 编码后的物体查询，Shape: [B, K, C_llm] (C_llm是为Q-Former和LLM准备的特征维度)。

2. 上下文交互 (Contextual Interaction):

   • 编码后的物体查询（代表K个物体）与完整的BEV特征图 $F_b$ （代表全局场景）一起被送入Relation Q-Former的主体部分。
   • 该主体由 数个自注意力层（self-attention layers） 组成。
   • 在这些层中，每一个物体查询都有机会“关注”到：
     • 所有其他的物体查询：从而理解物体之间的相互关系（例如，警车“看到”了旁边的卡车）。
     • 完整的BEV特征图：从而理解物体与环境的关系（例如，警车“看到”自己正处在可行驶车道上）。

第三步：输出 (Output)

• 输出：上下文感知的物体查询 (Context-Aware Object Queries), $Q_B$
  • 数据结构/格式: 一个张量。
  • Shape: [B, K, C_llm]。
  • 含义: 这是Relation Q-Former的最终产物。输出的张量形状与输入查询的形状一致，但其内容已经发生了质变。现在，每个K维向量不仅代表一个物体，更是一个高度浓缩了场景上下文信息的特征表示。它已经“理解”了物体的属性、位置、以及它在整个场景中的角色和关系。
  • 去向: 这个输出将直接被送往下游的 Adapter模块。

Adapter (适配器)

深刻含义与本质:
Adapter的本质是一个轻量级的 “模态翻译官”。它的核心任务是搭建一座桥梁，将来自 视觉领域的、由数字组成的、高维的Q_B特征向量，翻译成语言领域的、大型语言模型（如LLaMA）能够理解和处理的 提示（Prompt）。它解决了“鸡同鸭讲”的问题，即视觉特征和语言模型之间的“模态鸿沟”（modality gap）。

详细流程拆解

第一步：输入 (Input)

• 输入：上下文感知的物体查询 (Context-Aware Object Queries), $Q_B$
  • 来源: 来自上游的Relation Q-Former模块。
  • 数据结构/格式: 一个张量。
  • Shape: [B, K, C_llm]。
  • 含义: 如上所述，这是包含了丰富上下文信息的K个物体特征向量。

第二步：内部处理 (Internal Processing)

• Adapter通常由非常少的、可学习的参数构成（例如，几个线性层和一个激活函数）。
• 它的工作就是进行一次特征空间映射（Feature Space Mapping）。它学习一个变换，将输入维度为C_llm的向量，映射到一个新的向量空间，这个新空间的维度LLM_DIM和结构，与LLaMA模型内部处理词嵌入（Word Embeddings）的向量空间完全对齐。

第三步：输出 (Output)

• 输出：语言模型提示 (LLM Prompts), $\mathcal{V}$
  • 数据结构/格式: 一个张量。
  • Shape: [B, K, LLM_DIM]。
  • 含义: 这是Adapter的最终产物。虽然它仍然是一个数字张量，但它现在已经是在“语言的世界”里了。LLaMA可以像处理一句话的嵌入向量一样来处理这个$\mathcal{V}$向量。它已经成为了一个有效的、可被LLM直接使用的软提示（soft prompt）。
  • 去向: 这个$\mathcal{V}$将与系统文本指令$\mathcal{T}$一起，被送入冻结的LLaMA模型，以生成最终的密集字幕。

Appendix6：主实验分析

通过一系列的对比实验，证明他们提出的方法（TOD³Cap网络）的有效性和先进性。

在看表格之前，我们需要先理解实验是怎么做的，以及和谁在做比较。

• 基线方法 (Baselines): 作者选取了3个在3D密集字幕领域已有的、先进的方法作为比较对象，它们分别是：Scan2Cap、X-Trans2Cap和Vote2Cap-DETR 。这些方法原本主要用于室内场景。

• 适配 (Adaptation): 作者指出，直接把为室内设计的模型用于室外，效果会很差，因为它们的检测器无法处理室外复杂的场景（如稀疏的点云）。为了进行公平的比较，作者对这些基线方法进行了“适配”：

  1. 将这些基线模型的物体检测器，替换成和自己模型相同的检测器 。
  2. 加载作者自己预训练好的检测器权重 。
     这样做可以保证所有模型在“找到物体”这一步上能力基本一致，从而能更纯粹地比较后续“描述物体”模块的性能。在表格中，这些经过适配的基线方法会带有一个*号 。

• 评估指标 (Metrics):

  • 实验采用的核心指标是 m@kIoU 。这是一个综合性指标，其公式为：
    m @ k I o U = 1 N g t ∑ i = 1 N g t m ( C ^ i , C i ) ⋅ I { I o U ( B ^ i , B i ) ≥ k } m@kIoU = \frac{1}{N_{gt}} \sum_{i=1}^{N_{gt}} m(\hat{C}_i, C_i) \cdot \mathbb{I}\{IoU(\hat{B}_i, B_i) \ge k\} m@kIoU=Ngt​1​i=1∑Ngt​​m(C^i​,Ci​)⋅I{IoU(B^i​,Bi​)≥k}
  • 深刻含义解读: 这个指标非常巧妙，它同时评估了两件事：
    1. 定位的准确性: 通过IoU(B, B) >= k来判断。IoU是预测框和真实框的交并比，k是一个阈值（例如0.25或0.5）。只有当你的模型把物体的位置找对了（IoU足够高），才算有效预测。
    2. 描述的质量: 用m来评估。m代表了多种标准的文本生成指标，如CIDEr©, BLEU(B), METEOR(M), ROUGE® 。
  • 总结: 想要在m@kIoU上拿高分，模型必须既能准确找到物体，又能精确地描述它。

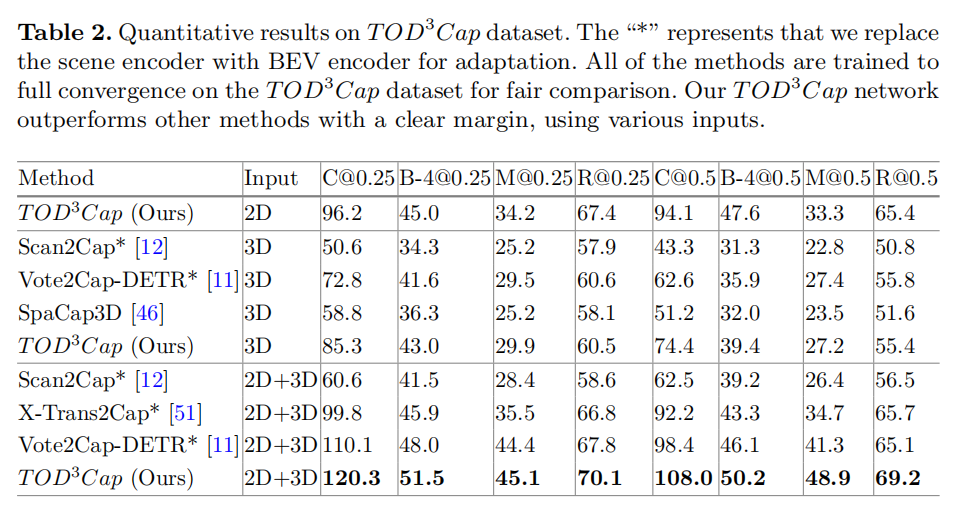

表格 (Table 2) 的详细解读

这张表格是论文的核心，展示了所有定量对比的结果。

表格结构说明

• 行 (Rows):

  • Method: 使用的方法名称。TOD³Cap (Ours)是作者提出的方法。带*号的（如Scan2Cap*）是经过“适配”的基线方法 。
  • Input: 模型使用的输入数据类型。2D代表仅使用多视角RGB图像；3D代表仅使用LiDAR点云；2D+3D代表同时使用两种数据 。

• 列 (Columns):

  • 列被分成了两大组：@0.25和@0.5。这代表了IoU的阈值k。@0.5的要求比@0.25更严格，因为预测的边界框必须与真实框有更高的重合度 。
  • 在每一大组下，又分了C, B-4, M, R四列，分别对应CIDEr, BLEU-4, METEOR, ROUGE这四种文本评估指标。在所有这些指标中，数值越高代表性能越好 。

核心结果分析

1. TOD³Cap全面领先:

   • 最直观的结论是，在几乎所有的输入类型和评估指标下，TOD³Cap (Ours)这一行的数值（尤其是加粗的）都是最高的 。这强有力地证明了作者提出的方法优于其他所有经过适配的基线方法。
   • 例如，在最具挑战性的2D+3D输入和C@0.5指标下，TOD³Cap的得分为108.0，显著高于Vote2Cap-DETR*的98.4和X-Trans2Cap*的92.2 。

2. 定量数据验证:

   • 文中的文字描述是对表格数据的总结。例如，它提到“当使用2D+3D输入时，在C@0.5指标上，提出的TOD³Cap网络比Vote2Cap-DETR高出9.6 (9.76%)” 。我们可以从表格中验证：(108.0 - 98.4) = 9.6。

3. 多模态输入的优势:

   • 观察TOD³Cap (Ours)自己的表现：
     • 仅用2D图像时，C@0.5得分为94.1 。
     • 仅用3D点云时，C@0.5得分为85.3 。
     • 同时使用2D+3D时，C@0.5得分达到了最高的108.0 。
   • 这表明，融合图像和点云两种模态的信息可以显著提升性能，因为它们可以互补（图像提供外观，点云提供几何），这也验证了作者模型中融合模块的有效性。

总而言之，这段内容通过设置公平的对比实验和严格的评估指标，并借助表格清晰地展示了各项数据，最终得出了一个强有力的结论：作者提出的TOD³Cap网络在室外3D密集字幕任务上，性能超越了当前最先进的方法。

关于检测器

作者用的检测器是什么？

作者使用的不是一个单一的、现成的检测器，而是自己构建的一个基于鸟瞰图（BEV）的多模态检测器架构 。

这个检测器架构融合了当前领域内多种先进技术的思想：

• 输入：它同时接收3D LiDAR点云和2D多视角图像作为输入 。
• 特征提取：它有两条并行的路径，分别使用LiDAR Backbone和Image Backbone来提取特征 。
• BEV转换：它采用BEV Encoder将图像特征“提升”到鸟瞰图空间，并融合History BEV Feature（历史BEV特征）来理解动态 。
• 多模态融合：通过一个Fusion Module（融合模块）将来自LiDAR的几何特征和来自图像的外观特征在BEV空间下进行融合 。
• 提议生成：最后，它利用一个类似于DETR的查询式（query-based）检测头，在融合后的BEV特征图上生成3D物体提议（即边界框） 。

所以，可以理解为作者博采众长，构建了一个为自己任务量身定制的、先进的BEV检测前端。

是作者自己训练的吗？

是的，是作者自己训练的。

论文中的“协议（Protocol）”部分明确说明了这一点。他们采用了一个三阶段的训练策略，第一阶段就是专门训练这个BEV检测器 。

• 具体做法：他们在nuScenes数据集的训练集上，将这个检测器作为一个独立的物体检测任务进行了24个周期（epochs）的预训练 。完成这一步后，检测器就具备了在室外场景中准确定位物体的能力。

“仅用2D图像”、“仅用3D点云”和“同时使用2D+3D”

这三种模式是作者为了验证不同传感器数据的作用而进行的三组独立实验，具体含义如下：

• 仅用2D图像 (2D-Only)：在该模式下，模型只使用车身周围的多个摄像头拍摄的RGB图像作为输入 。LiDAR点云的数据会被忽略。
• 仅用3D点云 (3D-Only)：在该模式下，模型只使用LiDAR传感器扫描得到的点云作为输入 。所有摄像头的图像数据都会被忽略。
• 同时使用2D+3D (Multi-Modal)：这是作者提出的完整模型所采用的标准模式，它同时将图像和LiDAR点云作为输入，让模型能够利用两种数据的优势 。

具体是怎么用？用来干什么？

这三种模式的目的是为了分析和验证不同传感器信息对于“3D密集字幕”这个最终任务的贡献和局限性。

• 仅用2D图像：

  • 怎么用：图像数据流经Image Backbone和BEV Encoder，生成一个仅包含外观和纹理信息的BEV特征图，然后直接送入后续模块进行物体提议和描述 。
  • 用来干什么/结论：这组实验用来验证只靠视觉信息能做到什么程度。结论是，仅用图像可以很好地识别物体的外观（例如“绿色的上衣”）和部分环境（“在人行道上”），但由于缺乏精确的3D信息，很难判断距离，因此在描述运动和空间关系时表现较差 。

• 仅用3D点云：

  • 怎么用：点云数据流经LiDAR Backbone并被“拍扁”（Flatten），生成一个仅包含几何和位置信息的BEV特征图，然后送入后续模块 。
  • 用来干什么/结论：这组实验用来验证只靠几何信息能做到什么程度。结论是，仅用点云可以相对准确地获取位置信息和从形状推断物体类别（比如判断这是一个“人”），但由于缺乏纹理和颜色，它无法描述物体的具体外观（比如无法知道行人穿了什么颜色的衣服），导致描述不完整 。

• 同时使用2D+3D：

  • 怎么用：这是完整的模型流程。来自图像和点云的BEV特征在Fusion Module中被融合，形成一个既有几何信息又有外观信息的、内容最丰富的统一BEV特征图 。
  • 用来干什么/结论：这组实验用来验证作者核心思想的有效性。结论是，这种多模态融合的方式性能显著优于任何单一模态的输入 。因为两种信息是互补的，融合使用可以取长补短，从而让模型既能准确定位物体，又能生成最丰富、最准确的描述，最终在所有评估指标上都取得最佳成绩 。

Appendix7：Ablation Study

关系建模模块的有效性 (解读表3)

论文首先要验证他们设计的Relation Q-Former模块是否比其他方案更优越。

• 研究动机: Relation Q-Former是模型理解“物体与场景关系”的核心。作者想证明，他们提出的这个模块确实比以前常用的方法（如图（Graph）或标准的Transformer解码器）要好。
• 实验对比: 他们将Relation Q-Former替换为Relational Graph和Transformer Decoder，然后在相同的条件下进行测试。

表3 (Table 3) 内容与字段含义解析

Relation Module	C@0.25	B-4@0.25	C@0.5	B-4@0.5
Relational Graph	88.8	41.8	82.7	38.4
Transformer Decoder	94.9	44.3	90.0	41.7
Relation Q-Former (Ours)	96.2	45.0	94.1	47.6

• Relation Module: 指的是当前实验中所使用的“关系建模模块”的类型。
• C@0.25, B-4@0.5 等: 这些是评估指标。
  • C代表CIDEr，B-4代表BLEU-4，都是衡量生成文本与参考文本相似度的常用指标，数值越高越好。
  • @0.25或@0.5代表IoU阈值。例如，C@0.5表示只计算那些预测边界框与真实边界框重合度（IoU）大于等于0.5的物体的CIDEr得分。阈值越高，要求越严格。
• 表格结论: 我们可以清晰地看到，Relation Q-Former (Ours) 这一行在所有指标上都取得了最高分。这证明了它在捕捉物体与场景上下文关系方面，确实比另外两种方法更有效。论文将此归因于Relation Q-Former优秀的上下文感知能力。

不同语言解码器的比较 (解读表4)

接下来，作者想验证他们选择LLaMA作为语言解码器是否是最佳选择。

• 研究动机: 证明他们采用的LLaMA大型语言模型（LLM）比其他更早期的语言模型（如S&T, GPT2）更适合这个任务。
• 实验对比: 将模型中的语言解码器分别替换为S&T和GPT2，并与使用LLaMA的原始设置进行比较。

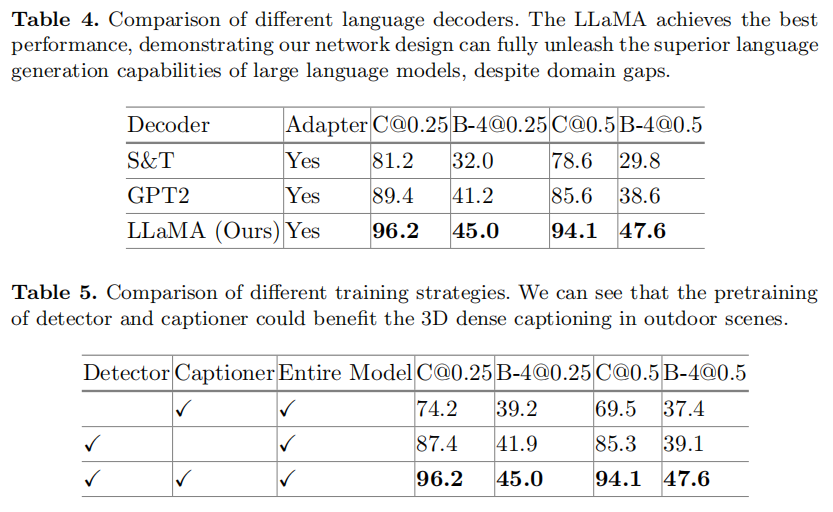

表4 (Table 4) 内容与字段含义解析

Decoder	Adapter	C@0.25	B-4@0.25	C@0.5	B-4@0.5
S&T	Yes	81.2	32.0	78.6	29.8
GPT2	Yes	89.4	41.2	85.6	38.6
LLaMA (Ours)	Yes	96.2	45.0	94.1	47.6

• Decoder: 当前实验所使用的语言解码器模型名称。
• Adapter: 是否使用了连接视觉特征和语言模型的Adapter模块。这里都是“Yes”，保证了对比的公平性。
• 表格结论: 同样地，LLaMA (Ours) 这一行在所有指标上都遥遥领先。这表明，LLM卓越的常识理解和语言生成能力能够被这套网络设计充分释放，从而生成更高质量的描述。

不同训练策略的影响 (解读表5)

作者采用了“预训练检测器 -> 训练字幕模块 -> 整体微调”的三阶段训练策略。这个实验就是为了证明这个复杂的策略是必要的。

表5 (Table 5) 内容与字段含义解析

Detector	Captioner	Entire Model	C@0.25	…	C@0.5	…
		✓	74.2		69.5
✓		✓	87.4		85.3
✓	✓	✓	96.2		94.1

• Detector, Captioner, Entire Model: 这三列代表了三个训练阶段， 打勾（✓） 表示执行了该阶段的训练。
  • 第一行: 只执行了第三步“整体微调”，相当于直接从头训练。性能最差。
  • 第二行: 执行了第一步“预训练检测器”和第三步“整体微调”，但跳过了第二步。性能有所提升。
  • 第三行: 执行了全部三个阶段。性能最好。
• 表格结论: 从上到下，性能得分逐步提升，这清晰地表明每一个训练阶段都是必不可少的。特别是对比第二行和第三行，证明了单独训练字幕模块（即论文中提到的captioner pre-training stage）对性能有巨大提升。

4. 模型效率分析 (解读表6)

这个实验旨在探索模型性能与效率（参数量、推理时间）之间的权衡关系。

表6 (Table 6) 内容与字段含义解析

BEV Resolution	Tuned Params	Infer-time	C@0.25	…	C@0.5	…
TOD³Cap-Tiny	90.5M	316.1min	90.0		87.3
TOD³Cap-Small	115.4M	331.7min	92.3		87.5
TOD³Cap	124.5M	350.4min	96.2		94.1

• BEV Resolution: 模型内部使用的鸟瞰图（BEV）的分辨率。分辨率越高，细节越丰富，但计算量越大。
• Tuned Params: 可训练的参数量。这代表了模型的大小和对显存的需求。
• Infer-time: 推理时间。指模型处理完整个验证集（150个场景）所需的总时间，代表了模型的运行速度。
• TOD³Cap-Tiny/Small: 作者设计的两个轻量化版本，它们使用了更小的主干网络、更低的BEV分辨率和输入分辨率。
• 表格结论: 这张表清晰地展示了性能与效率的权衡。从Tiny版本到标准的TOD³Cap版本，随着模型变大（Tuned Params增加）、计算更精细（BEV Resolution更高），推理时间（Infer-time）会增加，但性能（C@0.25等指标）也相应地变得更好。这为实际应用提供了不同选择：追求最高性能，还是在可接受的性能下追求更快的速度。

除了上述定量表格，图4 (Fig. 4)和相关文字是对模型实际效果的定性分析。它展示了模型生成的边界框和描述与真实情况（Ground Truth, GT）的对比。可以看出，模型大部分情况下表现优异（ impressive results），但也指出了其局限性，即在处理小型和远距离物体时会出现一些错误（a few mistakes），这为未来的研究指明了方向。

Detector (检测器)

这个阶段的目标是训练一个强大的感知前端，让它学会**“在哪里找到物体”**。

• 结构:
  • 它包含了从输入到生成物体提议（Object Proposals）的所有感知相关的模块 。
  • 具体包括（根据Fig. 3的架构图）：
    • LiDAR Backbone（LiDAR主干网络）
    • Image Backbone（图像主干网络）
    • BEV Encoder（BEV编码器，包含时序融合部分）
    • Fusion Module（多模态融合模块）
    • Proposal Module（物体提议模块）
• 包含的参数:
  • 在第一阶段训练中，以上所有结构中包含的可学习权重（weights）都会被训练和更新。此时，下游的Relation Q-Former和Adapter等模块不参与训练。
  • 训练任务是纯粹的物体检测，即让它在nuScenes数据集上学会精确地输出3D边界框 。

Captioner (字幕生成器)

在检测器已经具备强大的定位能力后，这个阶段的目标是在冻结的检测器基础上，专门训练模型“如何描述物体”。

• 结构:
  • 它包含了接收物体提议和场景信息，并最终生成文本的所有语言和关系相关的模块。
  • 具体包括：
    • Relation Q-Former（关系查询转换器）
    • Adapter（适配器）
  • 在这个阶段，上游的Detector部分是“冻结”的（Frozen），即它的所有参数都固定不变，只用来提供物体提议和BEV特征 。同时，下游的LLaMA模型也是冻结的，不参与训练 。
• 包含的参数:
  • 在第二阶段训练中，只有Relation Q-Former和Adapter这两个模块的可学习权重会被训练和更新。
  • 训练任务是字幕生成，即学习将检测器提供的物体特征，通过关系理解和模态转换，生成高质量的描述。

Entire Model (完整模型)

这是最后一个微调（finetune）阶段，目标是让已经分别训练好的感知和语言部分进行端到端的协同工作，进一步提升整体性能。

• 结构:
  • 它就是整个TOD³Cap网络，包含了上述**“Detector”和“Captioner”的所有模块**。
• 包含的参数:
  • 在这个阶段，除了被永久冻结的LLaMA模型外，之前所有模块（Detector和Captioner）的权重都会被“解冻”，并一起进行训练和微调 。
  • 为了防止破坏前两个阶段已经学好的知识，这个阶段通常会使用一个更小的学习率 。

BEV分辨率 (BEV Resolution) 是什么？

BEV分辨率指的是模型在内部用来表示周围世界的那张 “鸟瞰图（Bird’s-Eye-View）”二维网格的大小。

您可以把它看成一个 “数字沙盘” 或一张 “像素地图”。模型将从传感器（LiDAR和摄像头）感知到的3D世界，投影并压缩到这张2D地图上进行理解。分辨率越高，这张地图的格子就越密集，对世界的描绘就越精细。

举例说明

假设模型的感知范围是车身周围一个 100米 x 100米 的正方形物理区域。

• 高分辨率 (论文中的默认设置):

  • TOD³Cap模型的BEV分辨率是 $200\times 200$ 。
  • 含义: 模型将这100m x 100m的区域划分成一个200x200的网格。
  • 计算: $100\text{米}÷200\text{格}=0.5\text{米/格}$。
  • 结论: 在这张“地图”上，每一个像素格代表了真实世界中一个 50cm x 50cm 的小方块。这种高分辨率能够帮助模型区分两个靠得很近的物体（例如，一个行人和他旁边的手提箱）。

• 低分辨率 (论文中的Tiny版本):

  • TOD³Cap-Tiny模型的BEV分辨率是 $50\times 50$ 。
  • 含义: 模型将同样大小的 100m x 100m 区域划分成一个50x50的网格。
  • 计算: $100\text{米}÷50\text{格}=2\text{米/格}$。
  • 结论: 在这张“地图”上，每一个像素格代表了真实世界中一个 2m x 2m 的大方块。这种低分辨率可能会将之前那个行人和他的手提箱“看”成是同一个格子里的一个模糊物体。

权衡关系 (Trade-off):
正如论文在效率分析中所展示的，BEV分辨率是一个典型的性能与效率的权衡 。

• 高分辨率：能带来更高的性能，但需要更多的计算资源和内存，推理时间也更长。
• 低分辨率：计算速度快，占用资源少，但会损失一部分细节，导致性能下降。
