ARM平台FS6818/s5p6818开发板实验2 —— PWM驱动蜂鸣器实验

最新推荐文章于 2025-10-01 19:33:34 发布
原创 最新推荐文章于 2025-10-01 19:33:34 发布 · 3.3k 阅读 · 25 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文详细介绍了使用FS_6818处理器的PWM功能控制蜂鸣器的实验过程，包括设置GPIOC14引脚为PWM功能、配置PWM控制器参数以及编写代码实现1000-2000Hz频率范围内的PWM方波输出。

PWM蜂鸣器实验：

实验内容：

编写PWM模块程序，通过PWM控制FS_6818平台上的蜂鸣器。

实验目的：

熟悉开发环境。掌握FS6818处理器的PWM功能。

实验平台：

FS_6818开发平台，Ubuntu，secureCRT。

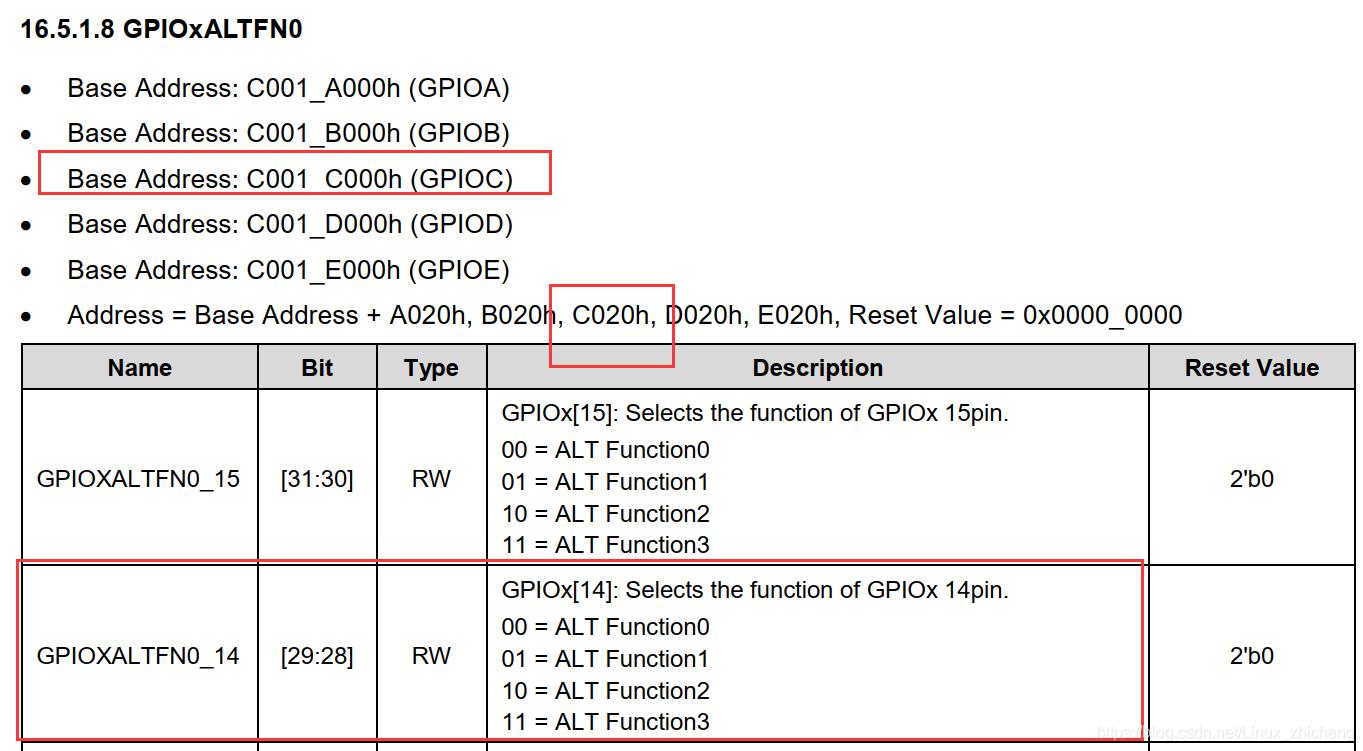

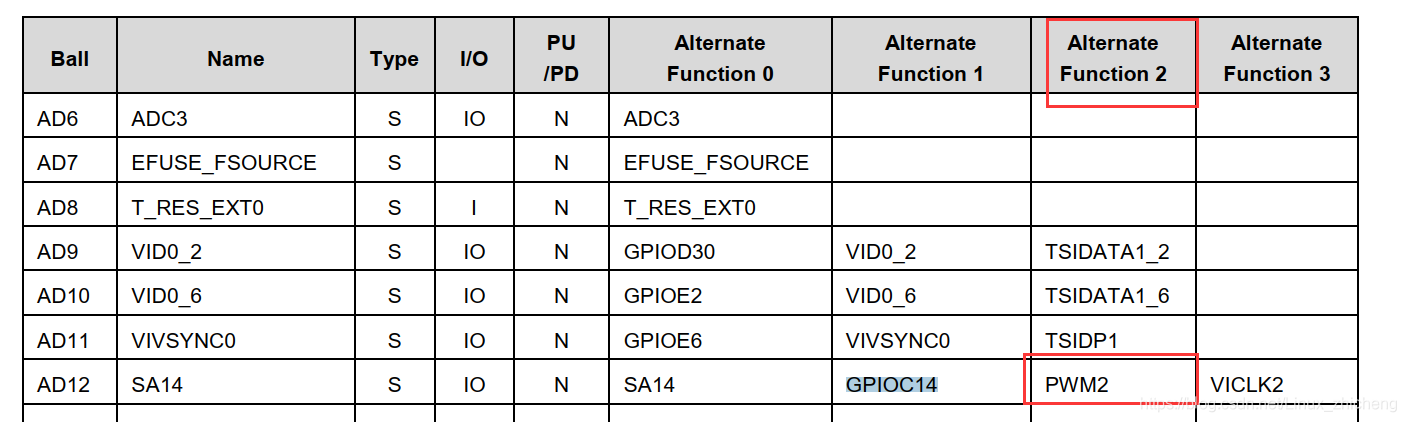

设置GPIOC14引脚为PWM功能， GPIOCALTFN0[29:28] = 10

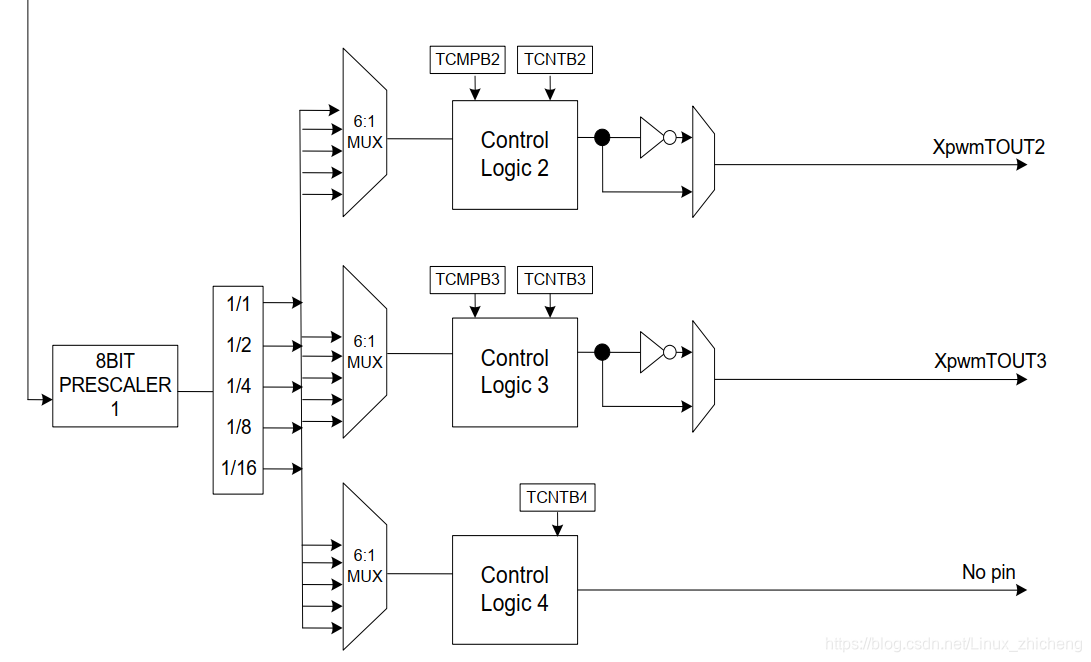

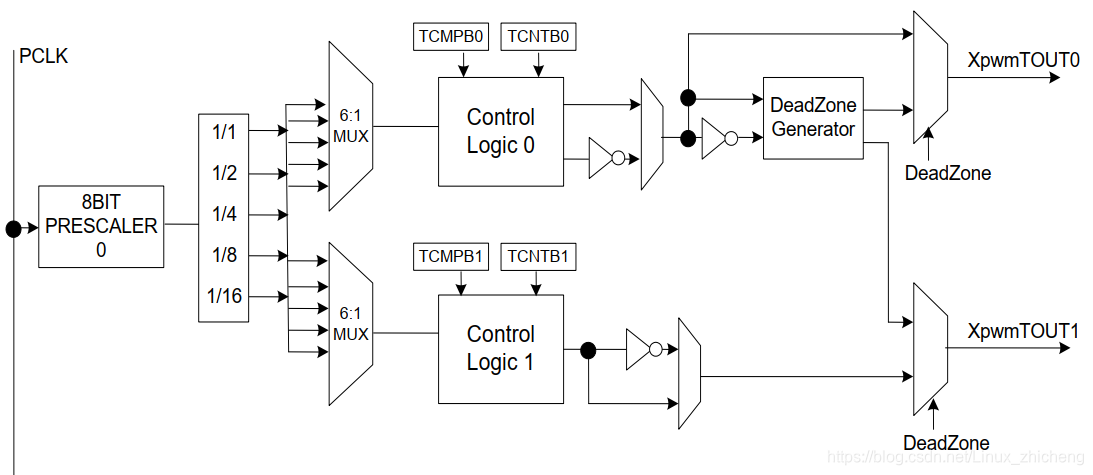

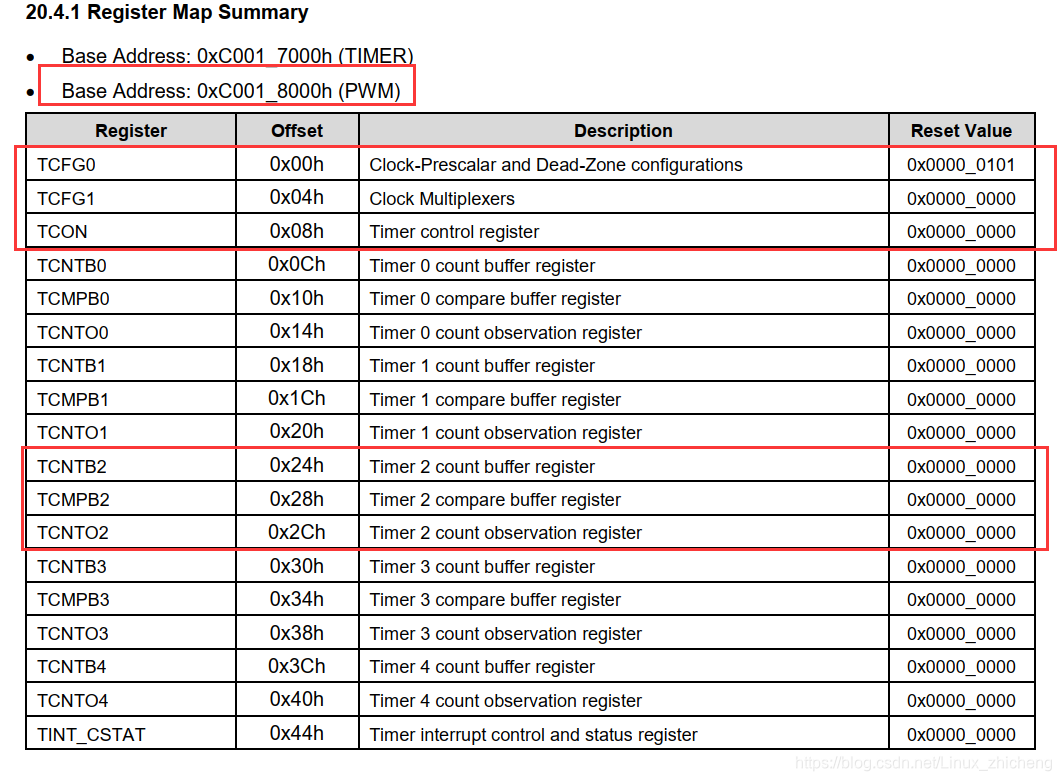

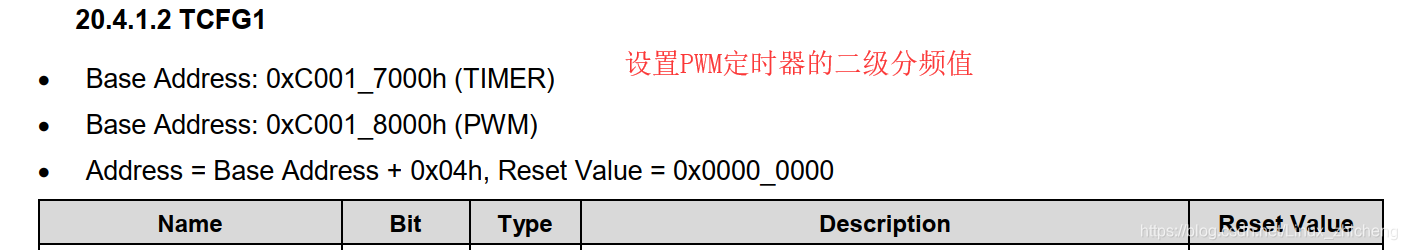

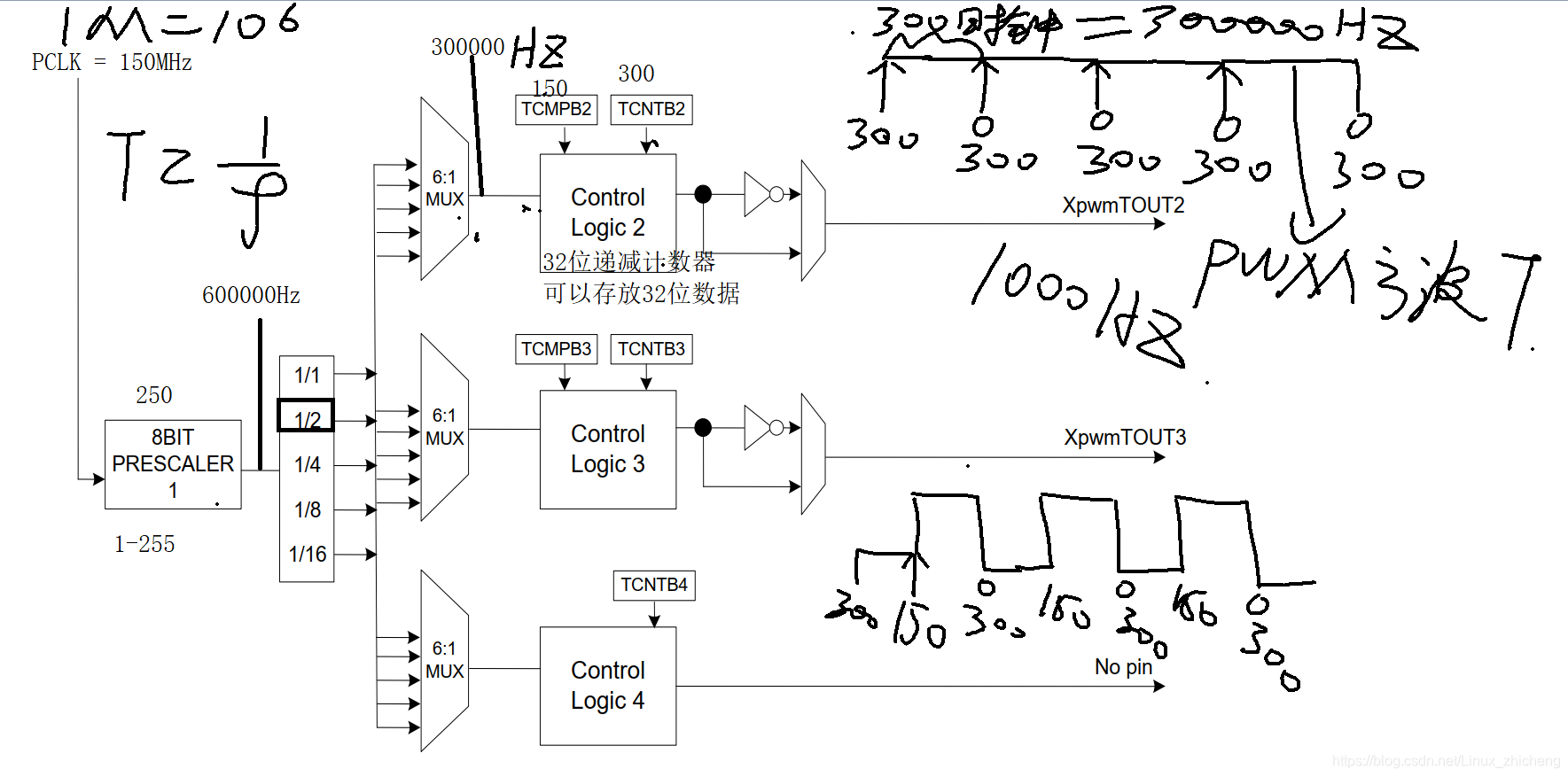

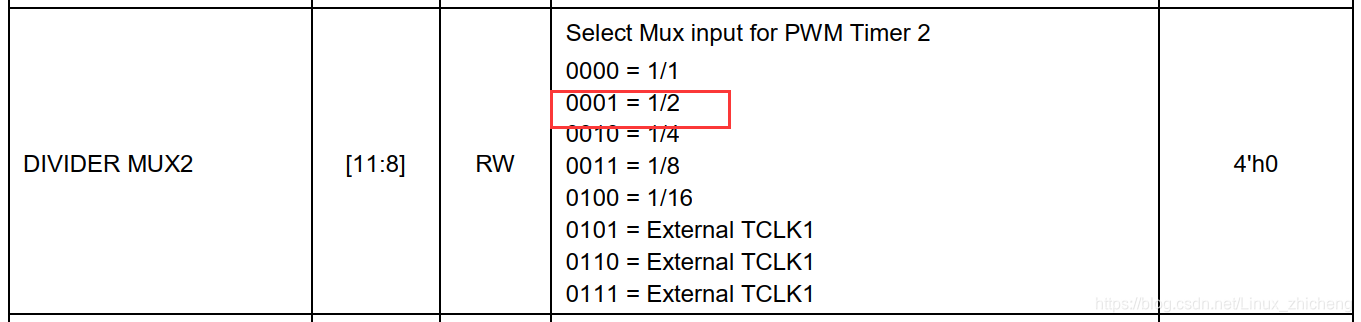

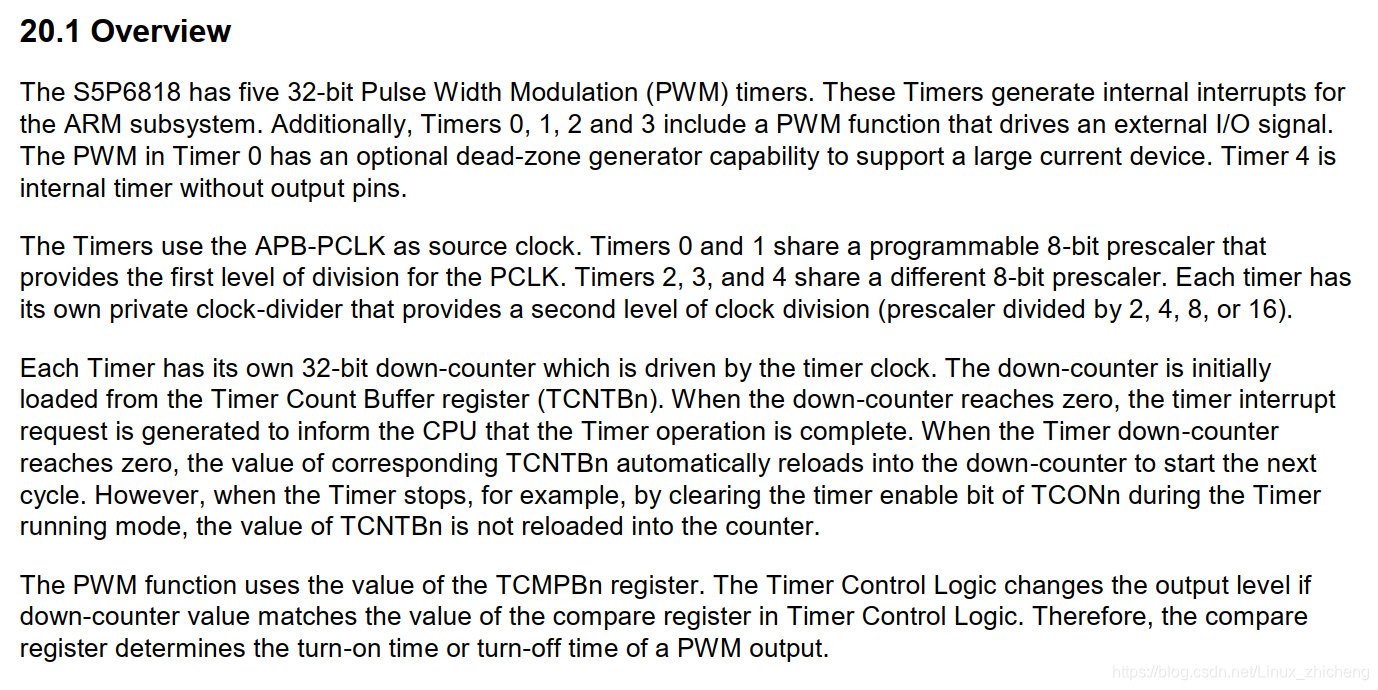

2）分析PWM章节

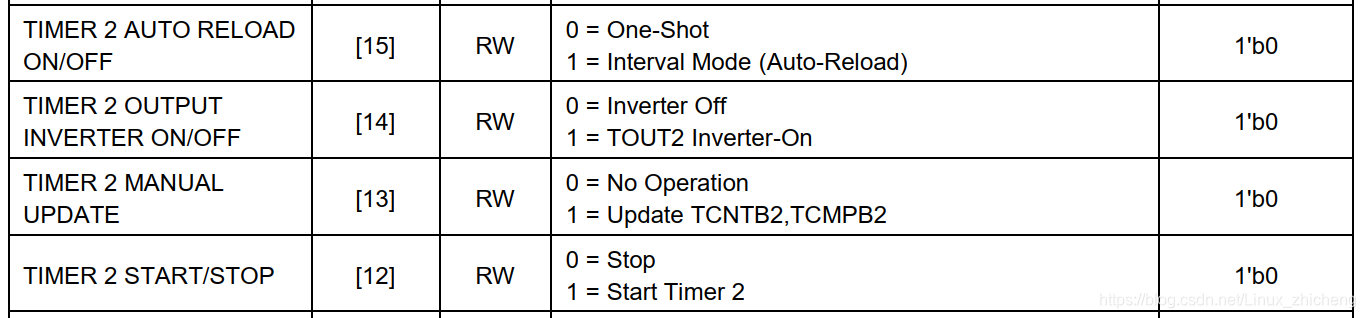

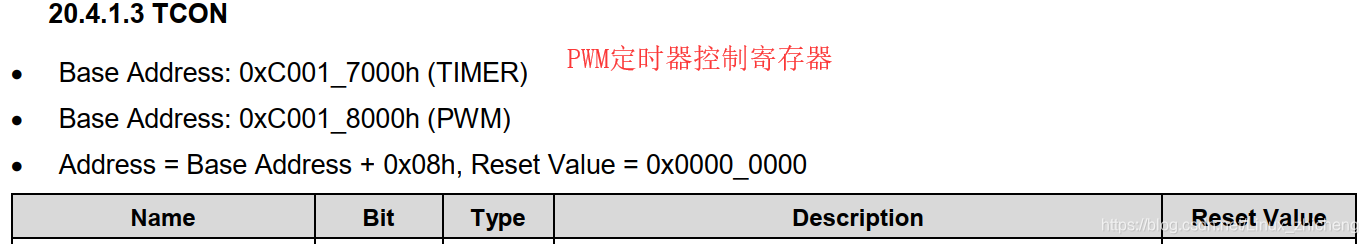

TCON[15]：定时器2的自动重载的开和关

       0：只加载一次     1：自动重载    将TCNTBn中的值加载的递减计数器中

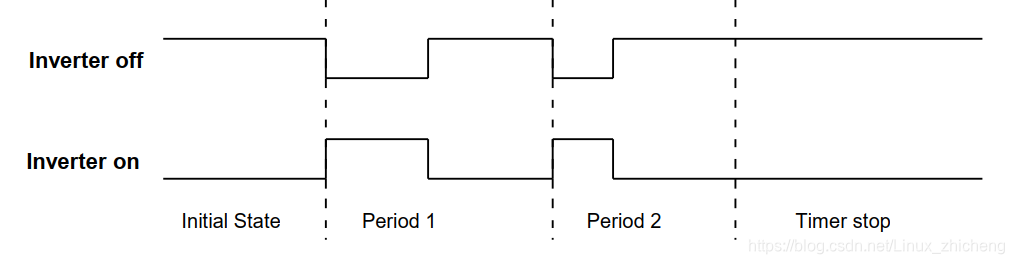

TCON[14]：定时器2输出翻转的开和关

       0：关闭翻转      1：打开翻转     PWM方波的初始状态
