本文介绍了一种通过设置不同的页表来实现同一虚拟地址指向不同物理地址的方法，并演示了如何将函数映射到特定的物理地址，在不同的页表间切换以调用相同的虚拟地址对应的函数。

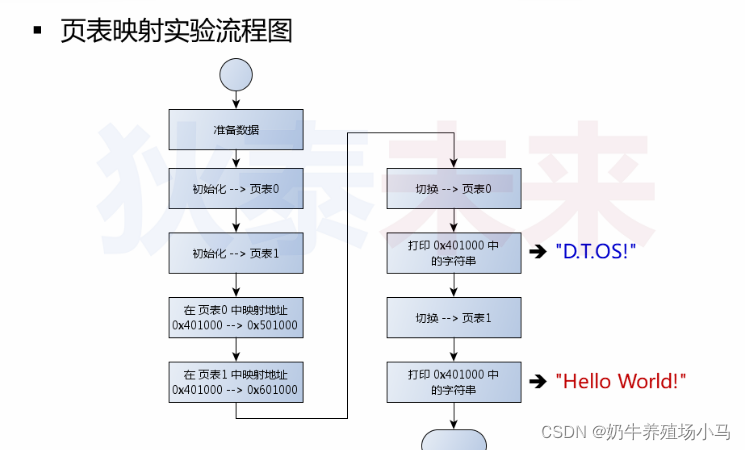

实验1 ：加载不同的页表并读取同一个虚拟地址中内容
%include "inc.asm"
;两个页目录 子页表 起始地址 对应两个不同的任务
;简单的分页构建方法，所有的子页表顺序的连续排列
;注意： 因为我们设计的也表示连续的内存排布，所以单个任务的页表总大小就是 ：1024(页表个数)*4096(单个子页表大小)
;所以 设计多个页表的时候 需要注意 每个页表的基地址之间的差值 要大于页表总大小
;页目录0起始地址
PageDirBase0 equ 0x200000
;子页表0起始地址
PageTblBase0 equ 0x201000
;页目录1起始地址
PageDirBase1 equ 0x700000
;子页表1起始地址
PageTblBase1 equ 0x701000
;用处：在不同的页表中 将目标虚地址X 分别映射到 Y Z 两个目标物理地址
;目标虚地址X 4K字节对齐
ObjectAddrX equ 0x401000
;目标物理地址Y 低12位0 4K的整数倍 说明是某个物理页面的起始地址
TargetAddrY equ 0xD01000
;目标物理地址Z 低12位0 4K的整数倍 说明是某个物理页面的起始地址
TargetAddrZ equ 0xE01000
org 0x9000
jmp ENTRY_SEGMENT
[section .gdt]
; GDT definition
; 段基址， 段界限， 段属性
GDT_ENTRY : Descriptor 0, 0, 0
CODE32_DESC : Descriptor 0, Code32SegLen - 1, DA_C + DA_32
VIDEO_DESC : Descriptor 0xB8000, 0x07FFF, DA_DRWA + DA_32
DATA32_DESC : Descriptor 0, Data32SegLen - 1, DA_DRW + DA_32
STACK32_DESC : Descriptor 0, TopOfStack32, DA_DRW + DA_32
;页目录段0 段描述符 最大4096 可读可写，32位保护模式下的段
PAGE_DIR_DESC0 : Descriptor PageDirBase0, 4095, DA_DRW + DA_32
;子页表段0 段描述符 最大1024(0--1023)个子页表 可读可写，属性表明 段界限的单位是页(DA_LIMIT_4K) 4K字节，32位保护模式下的段
;默认单位是字节 这里显式的指明了单位是 4K字节
PAGE_TBL_DESC0 : Descriptor PageTblBase0, 1023, DA_DRW + DA_LIMIT_4K + DA_32
;页目录段1 段描述符
PAGE_DIR_DESC1 : Descriptor PageDirBase1, 4095, DA_DRW + DA_32
;子页表段1 段描述
PAGE_TBL_DESC1 : Descriptor PageTblBase1, 1023, DA_DRW + DA_LIMIT_4K + DA_32
;平坦内存模型 段描述符 段基地址是0 段界限4G(DA_LIMIT_4K表示单位是4K) 可读可写
FLAT_MODE_RW_DESC : Descriptor 0, 0xFFFFF, DA_DRW + DA_LIMIT_4K + DA_32
; GDT end
GdtLen equ $ - GDT_ENTRY
GdtPtr:
dw GdtLen - 1
dd 0
; GDT Selector
Code32Selector equ (0x0001 << 3) + SA_TIG + SA_RPL0
VideoSelector equ (0x0002 << 3) + SA_TIG + SA_RPL0
Data32Selector equ (0x0003 << 3) + SA_TIG + SA_RPL0
Stack32Selector equ (0x0004 << 3) + SA_TIG + SA_RPL0
;页目录段0 选择子
PageDirSelector0 equ (0x0005 << 3) + SA_TIG + SA_RPL0
;;子页表段0 选择子
PageTblSelector0 equ (0x0006 << 3) + SA_TIG + SA_RPL0
;页目录段1 选择子
PageDirSelector1 equ (0x0007 << 3) + SA_TIG + SA_RPL0
;子页表段1 选择子
PageTblSelector1 equ (0x0008 << 3) + SA_TIG + SA_RPL0
;平坦内存模型选择子
FlatModeRWSelector equ (0x0009 << 3) + SA_TIG + SA_RPL0
; end of [section .gdt]
TopOfStack16 equ 0x7c00
[section .dat]
[bits 32]
DATA32_SEGMENT:
DTOS db "D.T.OS!", 0
DTOS_LEN equ $ - DTOS
DTOS_OFFSET equ DTOS - $$
HELLO_WORLD db "Hello World!", 0
HELLO_WORLD_LEN equ $ - HELLO_WORLD
HELLO_WORLD_OFFSET equ HELLO_WORLD - $$
Data32SegLen equ $ - DATA32_SEGMENT
[section .s16]
[bits 16]
ENTRY_SEGMENT:
mov ax, cs
mov ds, ax
mov es, ax
mov ss, ax
mov sp, TopOfStack16
; initialize GDT for 32 bits code segment
mov esi, CODE32_SEGMENT
mov edi, CODE32_DESC
call InitDescItem
mov esi, DATA32_SEGMENT
mov edi, DATA32_DESC
call InitDescItem
mov esi, STACK32_SEGMENT
mov edi, STACK32_DESC
call InitDescItem
; initialize GDT pointer struct
mov eax, 0
mov ax, ds
shl eax, 4
add eax, GDT_ENTRY
mov dword [GdtPtr + 2], eax
; 1. load GDT
lgdt [GdtPtr]
; 2. close interrupt
cli
; 3. open A20
in al, 0x92
or al, 00000010b
out 0x92, al
; 4. enter protect mode
mov eax, cr0
or eax, 0x01
mov cr0, eax
; 5. jump to 32 bits code
jmp dword Code32Selector : 0
; esi --> code segment label
; edi --> descriptor label
InitDescItem:
push eax
mov eax, 0
mov ax, cs
shl eax, 4
add eax, esi
mov word [edi + 2], ax
shr eax, 16
mov byte [edi + 4], al
mov byte [edi + 7], ah
pop eax
ret
[section .s32]
[bits 32]
CODE32_SEGMENT:
mov ax, VideoSelector
mov gs, ax
mov ax, Stack32Selector
mov ss, ax
mov eax, TopOfStack32
mov esp, eax
mov ax, Data32Selector
mov ds, ax
;加载平坦内存模型选择子 使用平坦内存模型
mov ax, FlatModeRWSelector
mov es, ax
;将 DTOS_OFFSET位置处字符串 ”D.T.OS!“ 拷贝到指定物理内存TargetAddrY中 长度为DTOS_LEN
mov esi, DTOS_OFFSET ;source
mov edi, TargetAddrY ;destination
mov ecx, DTOS_LEN
;拷贝
call MemCpy32
;将 HELLO_WORLD_OFFSET位置处字符串 Hello World!" 拷贝到指定物理内存TargetAddrY中 长度为 HELLO_WORLD_LEN
mov esi, HELLO_WORLD_OFFSET ;source
mov edi, TargetAddrZ ;destination
mov ecx, HELLO_WORLD_LEN
;拷贝
call MemCpy32
;初始化 页表0 内存布局
mov eax, PageDirSelector0 ;页目录段0 选择子
mov ebx, PageTblSelector0 ;子页表段0 选择子
mov ecx, PageTblBase0 ;子页表0起始地址
call InitPageTable
;初始化 页表1 内存布局
mov eax, PageDirSelector1
mov ebx, PageTblSelector1
mov ecx, PageTblBase1
call InitPageTable
;在页表0中将虚地址映射到目标物理地址
mov eax, ObjectAddrX ; 0x401000 目标虚地址
mov ebx, TargetAddrY ; 0xD01000 对应物理地址
mov ecx, PageDirBase0 ; 在0号页目录PageDirBase0中进行映射
call MapAddress
;在页表1中将虚地址映射到目标物理地址
mov eax, ObjectAddrX ; 0x401000
mov ebx, TargetAddrZ ; 0xE01000
mov ecx, PageDirBase1
call MapAddress
;加载页表 PageDirBase0
mov eax, PageDirBase0
call SwitchPageTable
;通过平坦内存模型实现指哪打哪儿，此时的地址是虚地址 因为已经加载了页表
;打印
mov ax, FlatModeRWSelector
mov ds, ax
mov ebp, ObjectAddrX ;此时的地址是虚地址 因为已经加载了页表
mov bx, 0x0C
mov dh, 12
mov dl, 33
; ds:ebp --> string address
; bx --> attribute
; dx --> dh : row, dl : col

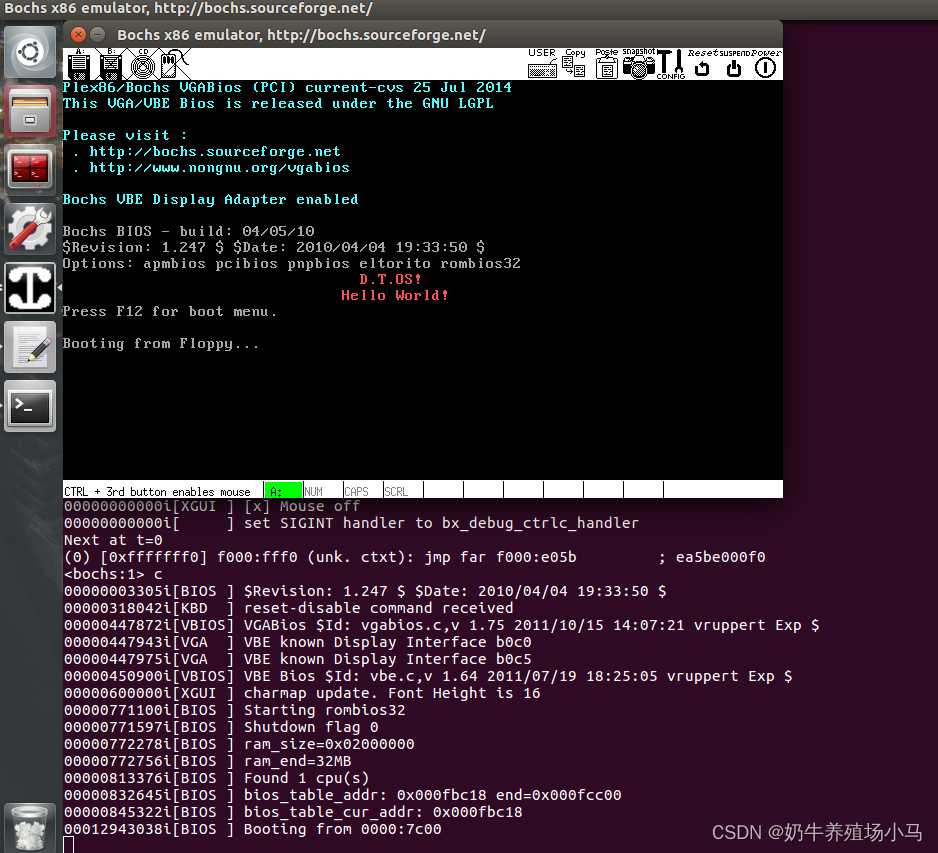

call PrintString
mov eax, PageDirBase1
call SwitchPageTable
mov ax, FlatModeRWSelector
mov ds, ax
mov ebp, ObjectAddrX
mov bx, 0x0C
mov dh, 13
mov dl, 31
call PrintString
jmp $
;功能：在页表中将虚地址映射到目标物理地址(需要工作在平坦内存模型下)
;直接将物理地址 存储到 虚拟地址所对应的子页表的偏移位置处。此时映射就是直接的物理地址 不再是物理页面的页号
; es --> flat mode
; eax --> virtual address 虚地址
; ebx --> target address 目标物理地址
; ecx --> page directory base 页目录，即改写该页目录中某个虚地址所映射到的目标物理地址
MapAddress:
push edi
push esi
push eax ; [esp + 8]
push ebx ; [esp + 4]
push ecx ; [esp] 当前栈顶
; 1. 取虚地址高 10 位， 计算子页表在页目录中的位置
mov eax, [esp + 8] ;获取虚地址
shr eax, 22 ;右移22位 取高10位
and eax, 1111111111b
shl eax, 2 ; *4 = 子页表在页目录中的位置
; 2. 取虚地址中间 10 位， 计算物理地址在子页表中的位置
mov ebx, [esp + 8] ;获取虚地址
shr ebx, 12 ;右移21位 取中间10位
and ebx, 1111111111b
shl ebx, 2 ; *4 = 物理地址在子页表中的位置
; 3. 取子页表起始地址
mov esi, [esp] ;获取页目录起始地址 栈顶
add esi, eax ;获取子页表偏移地址(平坦内存模型) = *(页目录地址+子页表偏移地址)
mov edi, [es:esi] ;获取子页表起始地址(平坦内存模型)
and edi, 0xFFFFF000 ;低12位清零
; 4. 将目标地址写入子页表的对应位置
add edi, ebx ;目标物理地址所在地址 = 子页表中地址 + 物理地址存储偏移位置
mov ecx, [esp + 4] ;获取 目标物理地址
and ecx, 0xFFFFF000 ;低12位清零 4k字节对齐
or ecx, PG_P | PG_USU | PG_RWW ;目标物理地址加属性
mov [es:edi], ecx ;将 目标物理地址 存入子页表对应的位置中
pop ecx
pop ebx
pop eax
pop esi
pop edi
ret
; es --> flat mode selector
; ds:si --> source
; es:di --> destination
; cx --> length
MemCpy32:
push esi
push edi
push ecx
push ax
cmp esi, edi
ja btoe
add esi, ecx
add edi, ecx
dec esi
dec edi
jmp etob
btoe:
cmp ecx, 0
jz done
mov al, [ds:esi]
mov byte [es:edi], al
inc esi
inc edi
dec ecx
jmp btoe
etob:
cmp ecx, 0
jz done
mov al, [ds:esi]
mov byte [es:edi], al
dec esi
dec edi
dec ecx
jmp etob
done:
pop ax
pop ecx
pop edi
pop esi
ret
;初始化页表 es:平坦内存模型选择子 使用平坦内存模型
; eax --> page dir base selector 页目录选择子
; ebx --> page table base selector 子页表选择子
; ecx --> page table base 子页表起始地址
InitPageTable:
push es
push eax ; [esp + 12]
push ebx ; [esp + 8]
push ecx ; [esp + 4]
push edi ; [esp] 栈顶
;设置目录项
;页目录基地址
mov es, ax ;获取页目录基地址
mov ecx, 1024 ; 1K sub page tables 有1024个子页表 循环1024次
mov edi, 0
mov eax, [esp + 4] ;获取子页表起始地址
;子页表基地址 + 属性：对应页已经在内存中 是用户级别的页 可读可写
or eax, PG_P | PG_USU | PG_RWW
cld
stdir:
;将 eax中的值存储到[es:edi]指向的内存单元中，edi+4(页目录中下一项子页表)
stosd
;填充页目录下一项 子页表地址
add eax, 4096
loop stdir
;设置子页表
;子页表基地址
mov ax, [esp + 8] ;获取 子页表选择子
mov es, ax
mov ecx, 1024 * 1024 ; 1M pages， 1024个子页表*每个子页表有1024个物理页面条目
mov edi, 0
;第一个物理页面地址 接上面累加结果，属性：对应页已经在内存中 是用户级别的页 可读可写
mov eax, PG_P | PG_USU | PG_RWW
cld
sttbl:
;将 eax中的值存储到[es:edi]指向的内存单元中，edi+4(页目录中下一项子页表)
stosd
;填充子页表中记录的下一项 物理页面地址信息
add eax, 4096
loop sttbl
pop edi
pop ecx
pop ebx
pop eax
pop es
ret
; eax --> page directory base
SwitchPageTable:
push eax
mov eax, cr0
and eax, 0x7FFFFFFF
mov cr0, eax
mov eax, [esp]
mov cr3, eax
mov eax, cr0
or eax, 0x80000000
mov cr0, eax
pop eax
ret
; ds:ebp --> string address
; bx --> attribute
; dx --> dh : row, dl : col
PrintString:
push ebp
push eax
push edi
push cx
push dx
print:
mov cl, [ds:ebp]
cmp cl, 0
je end
mov eax, 80
mul dh
add al, dl
shl eax, 1
mov edi, eax
mov ah, bl
mov al, cl
mov [gs:edi], ax
inc ebp
inc dl
jmp print
end:
pop dx
pop cx
pop edi
pop eax
pop ebp
ret
Code32SegLen equ $ - CODE32_SEGMENT
[section .gs]
[bits 32]
STACK32_SEGMENT:
times 1024 * 4 db 0
Stack32SegLen equ $ - STACK32_SEGMENT
TopOfStack32 equ Stack32SegLen - 1
回顾：
段内跳转 call jmp 近跳转，参数是相对地址(如 跳转到距离当前位置10个字节的位置执行)
其中 call跳转指令 就是 函数调用时的跳转，他最大的特点是 跳转过去执行之后，还能返回回来，而jmp 是无条件跳转，跳转过去之后 不会返回，有去无回
段间跳转 call far, jmp far 远跳转，参数是选择子和偏移地址(即目标段基地址和段内偏移地址)
;通过选择子调用相应的函数
;说明 这里的0是语法需要 表示是段间跳转 0本身无意义，但是不能删除
;如果删除后 就变成了 call FuncCGAddSelector，成了段内跳转，意义本身发生变化，所以必须留着
;call FuncCGAddSelector : 0
;call FuncCGSubSelector : 0
;函数指针的本质就是函数入口地址，所以也可以这样调用函数：
;原理就是直接使用函数地址(段基址+段内偏移地址)
;call FunctionSelector : CG_Add
;call FunctionSelector : CG_Sub
...
;返回指令 retf (ret far 远调用 远返回)
retf

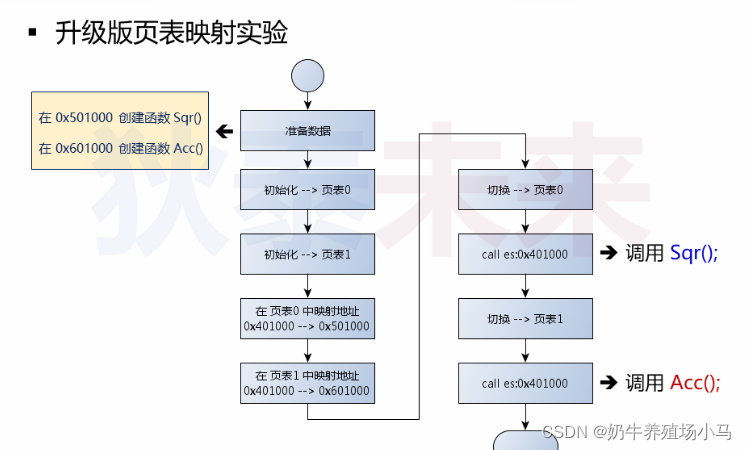

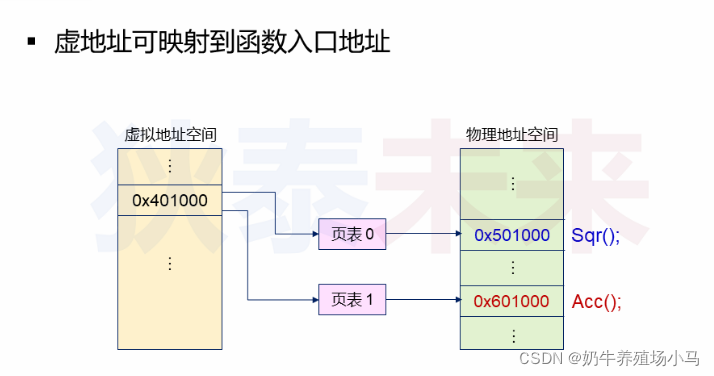

实验：加载不同的页表并调用同一个虚拟地址的函数
%include "inc.asm"
;两个页目录 子页表 起始地址 对应两个不同的任务
;简单的分页构建方法，所有的子页表顺序的连续排列
;注意： 因为我们设计的也表示连续的内存排布，所以单个任务的页表总大小就是 ：1024(页表个数)*4096(单个子页表大小)
;所以 设计多个页表的时候 需要注意 每个页表的基地址之间的差值 要大于页表总大小
;页目录0起始地址
PageDirBase0 equ 0x200000
;子页表0起始地址
PageTblBase0 equ 0x201000
;页目录1起始地址
PageDirBase1 equ 0x700000
;子页表1起始地址
PageTblBase1 equ 0x701000
;用处：在不同的页表中 将目标虚地址X 分别映射到 Y Z 两个目标物理地址
;目标虚地址X 4K字节对齐
ObjectAddrX equ 0x401000
;目标物理地址Y 低12位0 4K的整数倍 说明是某个物理页面的起始地址
TargetAddrY equ 0xD01000
;目标物理地址Z 低12位0 4K的整数倍 说明是某个物理页面的起始地址
TargetAddrZ equ 0xE01000
org 0x9000
jmp ENTRY_SEGMENT
[section .gdt]
; GDT definition
; 段基址， 段界限， 段属性
GDT_ENTRY : Descriptor 0, 0, 0
CODE32_DESC : Descriptor 0, Code32SegLen - 1, DA_C + DA_32
VIDEO_DESC : Descriptor 0xB8000, 0x07FFF, DA_DRWA + DA_32
DATA32_DESC : Descriptor 0, Data32SegLen - 1, DA_DRW + DA_32
STACK32_DESC : Descriptor 0, TopOfStack32, DA_DRW + DA_32
;页目录段0 段描述符 最大4096 可读可写，32位保护模式下的段
PAGE_DIR_DESC0 : Descriptor PageDirBase0, 4095, DA_DRW + DA_32
;子页表段0 段描述符 最大1024(0--1023)个子页表 可读可写，属性表明 段界限的单位是页(DA_LIMIT_4K) 4K字节，32位保护模式下的段
;默认单位是字节 这里显式的指明了单位是 4K字节
PAGE_TBL_DESC0 : Descriptor PageTblBase0, 1023, DA_DRW + DA_LIMIT_4K + DA_32
;页目录段1 段描述符
PAGE_DIR_DESC1 : Descriptor PageDirBase1, 4095, DA_DRW + DA_32
;子页表段1 段描述
PAGE_TBL_DESC1 : Descriptor PageTblBase1, 1023, DA_DRW + DA_LIMIT_4K + DA_32
;代码段(这里属性是数据段 事实上代码本质就是一段数据)
FUNC32_DESC: Descriptor 0, Func32SegLen - 1, DA_DR + DA_32
;平坦内存模型 段描述符 段基地址是0 用来读写数据 段界限4G(DA_LIMIT_4K表示单位是4K) 可读可写
FLAT_MODE_RW_DESC : Descriptor 0, 0xFFFFF, DA_DRW + DA_LIMIT_4K + DA_32
;平坦内存模型 段描述符 段基地址是0 用来执行数据
FLAT_MODE_C_DESC : Descriptor 0, 0xFFFFF, DA_C + DA_LIMIT_4K + DA_32
; GDT end
GdtLen equ $ - GDT_ENTRY
GdtPtr:
dw GdtLen - 1
dd 0
; GDT Selector
Code32Selector equ (0x0001 << 3) + SA_TIG + SA_RPL0
VideoSelector equ (0x0002 << 3) + SA_TIG + SA_RPL0
Data32Selector equ (0x0003 << 3) + SA_TIG + SA_RPL0
Stack32Selector equ (0x0004 << 3) + SA_TIG + SA_RPL0
;页目录段0 选择子
PageDirSelector0 equ (0x0005 << 3) + SA_TIG + SA_RPL0
;;子页表段0 选择子
PageTblSelector0 equ (0x0006 << 3) + SA_TIG + SA_RPL0
;页目录段1 选择子
PageDirSelector1 equ (0x0007 << 3) + SA_TIG + SA_RPL0
;子页表段1 选择子
PageTblSelector1 equ (0x0008 << 3) + SA_TIG + SA_RPL0
;代码段(就是数据段)选择子
Func32Selector equ (0x0009 << 3) + SA_TIG + SA_RPL0
;平坦内存模型选择子 用于读取数据
FlatModeRWSelector equ (0x000A << 3) + SA_TIG + SA_RPL0
;平坦内存模型选择子 用于执行数据
FlatModeCSelector equ (0x000B << 3) + SA_TIG + SA_RPL0
; end of [section .gdt]
TopOfStack16 equ 0x7c00
[section .dat]
[bits 32]
DATA32_SEGMENT:
DTOS db "D.T.OS!", 0
DTOS_LEN equ $ - DTOS
DTOS_OFFSET equ DTOS - $$
HELLO_WORLD db "Hello World!", 0
HELLO_WORLD_LEN equ $ - HELLO_WORLD
HELLO_WORLD_OFFSET equ HELLO_WORLD - $$
Data32SegLen equ $ - DATA32_SEGMENT
;定义保护模式下 32位数据段
[section .func]
[bits 32]
FUNC32_SEGMENT:
;函数1 求平方
; cx --> n
; return:
; eax --> n * n
Sqr:
mov eax, 0
mov ax, cx
mul cx
;返回指令 retf (ret far 远调用 远返回)
retf
SqrLen equ $ - Sqr
SqrFunc equ Sqr - $$
;函数2 累加函数
; cx --> n
; return:
; eax --> 1 + 2 + 3 + ... + n
Acc:
push cx
mov eax, 0
accloop:
add ax, cx
loop accloop
pop cx
retf
AccLen equ $ - Acc
AccFunc equ Acc - $$
Func32SegLen equ $ - FUNC32_SEGMENT
[section .s16]
[bits 16]
ENTRY_SEGMENT:
mov ax, cs
mov ds, ax
mov es, ax
mov ss, ax
mov sp, TopOfStack16
; initialize GDT for 32 bits code segment
mov esi, CODE32_SEGMENT
mov edi, CODE32_DESC
call InitDescItem
mov esi, DATA32_SEGMENT
mov edi, DATA32_DESC
call InitDescItem
mov esi, STACK32_SEGMENT
mov edi, STACK32_DESC
call InitDescItem
;初始化 代码段(本质是数据段)段描述符
mov esi, FUNC32_SEGMENT
mov edi, FUNC32_DESC
call InitDescItem
; initialize GDT pointer struct
mov eax, 0
mov ax, ds
shl eax, 4
add eax, GDT_ENTRY
mov dword [GdtPtr + 2], eax
; 1. load GDT
lgdt [GdtPtr]
; 2. close interrupt
cli
; 3. open A20
in al, 0x92
or al, 00000010b
out 0x92, al
; 4. enter protect mode
mov eax, cr0
or eax, 0x01
mov cr0, eax
; 5. jump to 32 bits code
jmp dword Code32Selector : 0
; esi --> code segment label
; edi --> descriptor label
InitDescItem:
push eax
mov eax, 0
mov ax, cs
shl eax, 4
add eax, esi
mov word [edi + 2], ax
shr eax, 16
mov byte [edi + 4], al
mov byte [edi + 7], ah
pop eax
ret
[section .s32]
[bits 32]
CODE32_SEGMENT:
mov ax, VideoSelector
mov gs, ax
mov ax, Stack32Selector
mov ss, ax
mov eax, TopOfStack32
mov esp, eax
;注意本实验 的数据段是 FUNC32_SEGMENT
mov ax, Func32Selector
mov ds, ax
mov ax, FlatModeRWSelector
mov es, ax
;将 求平方函数 SqrFunc()首地址 拷贝到目标物理内存TargetAddrY
mov esi, SqrFunc
mov edi, TargetAddrY
mov ecx, SqrLen
call MemCpy32
;将 求累加函数 AccFunc()首地址 拷贝到目标物理内存TargetAddrZ
mov esi, AccFunc
mov edi, TargetAddrZ
mov ecx, AccLen
call MemCpy32
;初始化 页表0 内存布局
mov eax, PageDirSelector0 ;页目录段0 选择子
mov ebx, PageTblSelector0 ;子页表段0 选择子
mov ecx, PageTblBase0 ;子页表0起始地址
call InitPageTable
;初始化 页表1 内存布局
mov eax, PageDirSelector1
mov ebx, PageTblSelector1
mov ecx, PageTblBase1
call InitPageTable
;在页表0中将虚地址映射到目标物理地址
mov eax, ObjectAddrX ; 0x401000 目标虚地址
mov ebx, TargetAddrY ; 0xD01000 对应物理地址
mov ecx, PageDirBase0 ; 在0号页目录PageDirBase0中进行映射
call MapAddress
;在页表1中将虚地址映射到目标物理地址
mov eax, ObjectAddrX ; 0x401000
mov ebx, TargetAddrZ ; 0xE01000
mov ecx, PageDirBase1
call MapAddress
;加载页表 PageDirBase0
mov eax, PageDirBase0
call SwitchPageTable
;调用函数
mov ecx, 100
call FlatModeCSelector : ObjectAddrX
mov eax, PageDirBase1
call SwitchPageTable
mov ecx, 100
call FlatModeCSelector : ObjectAddrX
jmp $
;功能：在页表中将虚地址映射到目标物理地址(需要工作在平坦内存模型下)
;直接将物理地址 存储到 虚拟地址所对应的子页表的偏移位置处。此时映射就是直接的物理地址 不再是物理页面的页号
; es --> flat mode
; eax --> virtual address 虚地址
; ebx --> target address 目标物理地址
; ecx --> page directory base 页目录，即改写该页目录中某个虚地址所映射到的目标物理地址
MapAddress:
push edi
push esi
push eax ; [esp + 8]
push ebx ; [esp + 4]
push ecx ; [esp] 当前栈顶
; 1. 取虚地址高 10 位， 计算子页表在页目录中的位置
mov eax, [esp + 8] ;获取虚地址
shr eax, 22 ;右移22位 取高10位
and eax, 1111111111b
shl eax, 2 ; *4 = 子页表在页目录中的位置
; 2. 取虚地址中间 10 位， 计算物理地址在子页表中的位置
mov ebx, [esp + 8] ;获取虚地址
shr ebx, 12 ;右移21位 取中间10位
and ebx, 1111111111b
shl ebx, 2 ; *4 = 物理地址在子页表中的位置
; 3. 取子页表起始地址
mov esi, [esp] ;获取页目录起始地址 栈顶
add esi, eax ;获取子页表偏移地址(平坦内存模型) = *(页目录地址+子页表偏移地址)
mov edi, [es:esi] ;获取子页表起始地址(平坦内存模型)
and edi, 0xFFFFF000 ;低12位清零
; 4. 将目标地址写入子页表的对应位置
add edi, ebx ;目标物理地址所在地址 = 子页表中地址 + 物理地址存储偏移位置
mov ecx, [esp + 4] ;获取 目标物理地址
and ecx, 0xFFFFF000 ;低12位清零 4k字节对齐
or ecx, PG_P | PG_USU | PG_RWW ;目标物理地址加属性
mov [es:edi], ecx ;将 目标物理地址 存入子页表对应的位置中
pop ecx
pop ebx
pop eax
pop esi
pop edi
ret
; es --> flat mode selector
; ds:si --> source
; es:di --> destination
; cx --> length
MemCpy32:
push esi
push edi
push ecx
push ax
cmp esi, edi
ja btoe
add esi, ecx
add edi, ecx
dec esi
dec edi
jmp etob
btoe:
cmp ecx, 0
jz done
mov al, [ds:esi]
mov byte [es:edi], al
inc esi
inc edi
dec ecx
jmp btoe
etob:
cmp ecx, 0
jz done
mov al, [ds:esi]
mov byte [es:edi], al
dec esi
dec edi
dec ecx
jmp etob
done:
pop ax
pop ecx
pop edi
pop esi
ret
;初始化页表 es:平坦内存模型选择子 使用平坦内存模型
; eax --> page dir base selector 页目录选择子
; ebx --> page table base selector 子页表选择子
; ecx --> page table base 子页表起始地址
InitPageTable:
push es
push eax ; [esp + 12]
push ebx ; [esp + 8]
push ecx ; [esp + 4]
push edi ; [esp] 栈顶
;设置目录项
;页目录基地址
mov es, ax ;获取页目录基地址
mov ecx, 1024 ; 1K sub page tables 有1024个子页表 循环1024次
mov edi, 0
mov eax, [esp + 4] ;获取子页表起始地址
;子页表基地址 + 属性：对应页已经在内存中 是用户级别的页 可读可写
or eax, PG_P | PG_USU | PG_RWW
cld
stdir:
;将 eax中的值存储到[es:edi]指向的内存单元中，edi+4(页目录中下一项子页表)
stosd
;填充页目录下一项 子页表地址
add eax, 4096
loop stdir
;设置子页表
;子页表基地址
mov ax, [esp + 8] ;获取 子页表选择子
mov es, ax
mov ecx, 1024 * 1024 ; 1M pages， 1024个子页表*每个子页表有1024个物理页面条目
mov edi, 0
;第一个物理页面地址 接上面累加结果，属性：对应页已经在内存中 是用户级别的页 可读可写
mov eax, PG_P | PG_USU | PG_RWW
cld
sttbl:
;将 eax中的值存储到[es:edi]指向的内存单元中，edi+4(页目录中下一项子页表)
stosd
;填充子页表中记录的下一项 物理页面地址信息
add eax, 4096
loop sttbl
pop edi
pop ecx
pop ebx
pop eax
pop es
ret
; eax --> page directory base
SwitchPageTable:
push eax
mov eax, cr0
and eax, 0x7FFFFFFF
mov cr0, eax
mov eax, [esp]
mov cr3, eax
mov eax, cr0
or eax, 0x80000000
mov cr0, eax
pop eax
ret
; ds:ebp --> string address
; bx --> attribute
; dx --> dh : row, dl : col
PrintString:
push ebp
push eax
push edi
push cx
push dx
print:
mov cl, [ds:ebp]
cmp cl, 0
je end
mov eax, 80
mul dh
add al, dl
shl eax, 1
mov edi, eax
mov ah, bl
mov al, cl
mov [gs:edi], ax
inc ebp
inc dl
jmp print
end:
pop dx
pop cx
pop edi
pop eax
pop ebp
ret
Code32SegLen equ $ - CODE32_SEGMENT
[section .gs]
[bits 32]
STACK32_SEGMENT:
times 1024 * 4 db 0
Stack32SegLen equ $ - STACK32_SEGMENT
TopOfStack32 equ Stack32SegLen - 1
扫一扫
2万+
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
