提炼：
1 中断基本概念 (外部中断 内部中断，以及区别)
2 实模式下 与 保护模式下 中断响应过程 以及 中断与对应的中断服务程序 如何映射关联

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

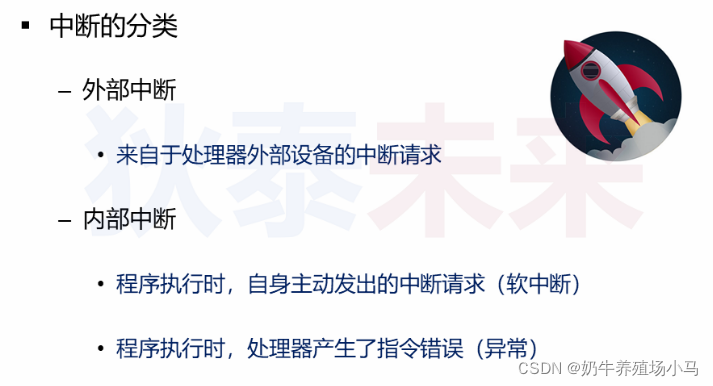

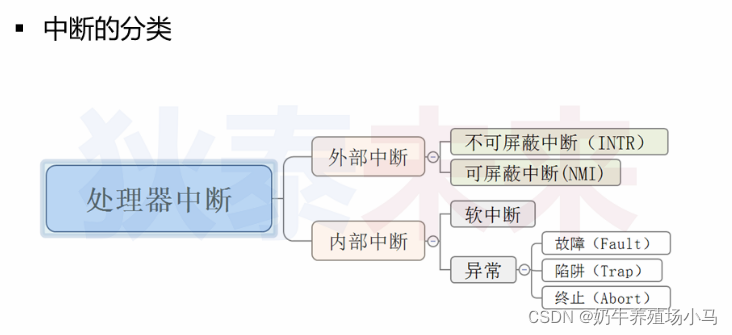

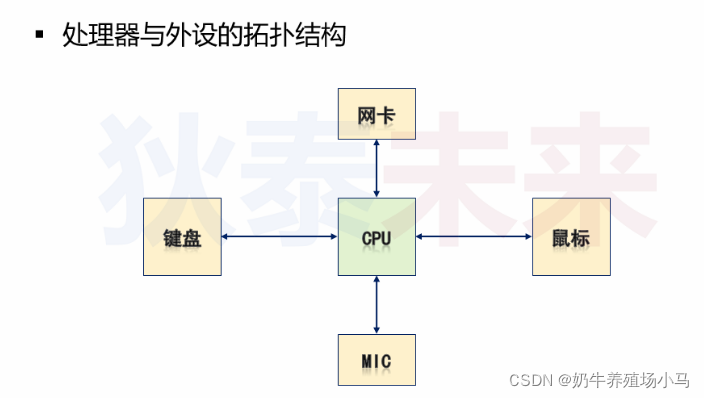

外部中断：外部设备向处理器发出的中断，如网卡 键盘 鼠标等等
内部中断：处理器自己所发出的中断

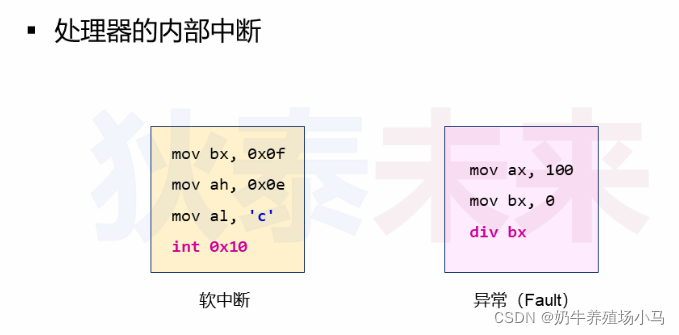

软中断：由代码来产生，在形式上 类似于函数调用
异常：处理器是逐条指令执行的 如果遇到不认识  不合法的指令 就会发出异常中断

在这里插入图片描述

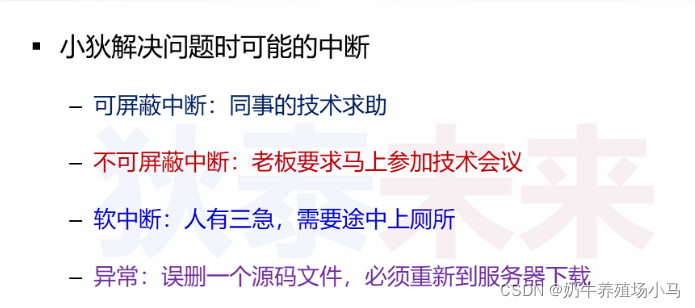

很形象的比喻：

在这里插入图片描述
在这里插入图片描述

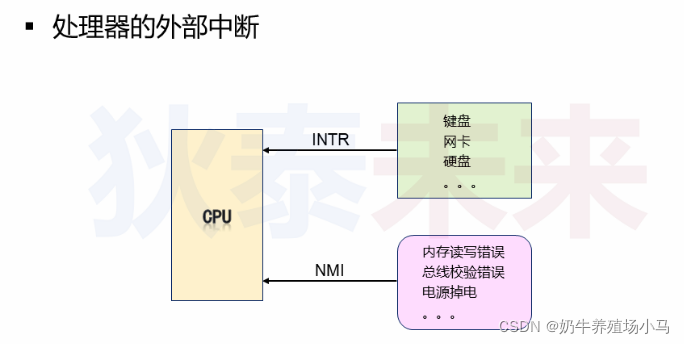

INTR 可屏蔽中断
NMI 不可屏蔽中断

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

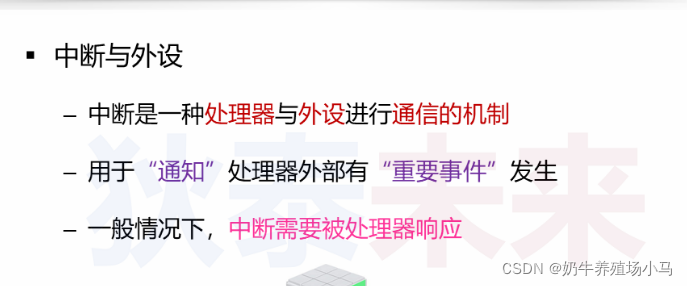

不论工作在什么模式(实模式，保护模式)，处理器和外设之间的通信机制必然是中断，因此 实模式下 和 保护模式下 都有中断

在这里插入图片描述
在这里插入图片描述

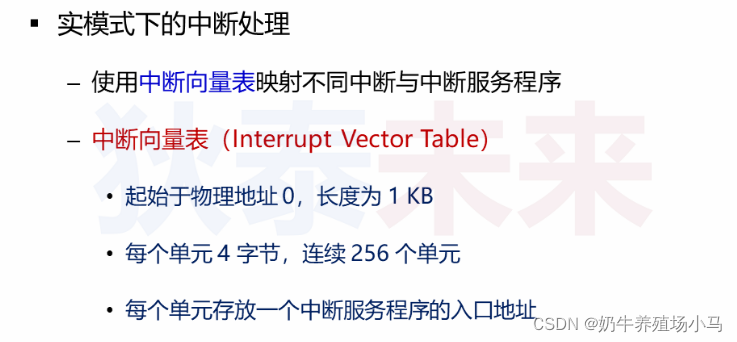

也就是说，中断与对应的中断服务程序之间是通过 中断向量表 关联到一起的，中断发生后 使用中断向量 去查 中断向量表，进而得到一个中断服务程序地址，之后跳转到中断服务程序去执行。

在这里插入图片描述

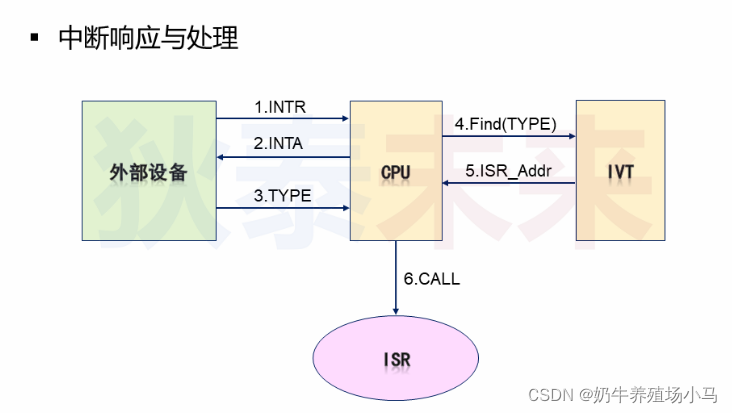

第1步：外设通过 INTR引脚 向处理器发送中断请求
第2步：处理器通过 INTA引脚 向外设发出响应
第3步：外设将中断向量发送给处理器
第4步：处理器捏着中断向量 去查 中断向量表
第5步：查找的结果是 中断服务程序地址
第6步：处理器跳转到中断服务程序中执行

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

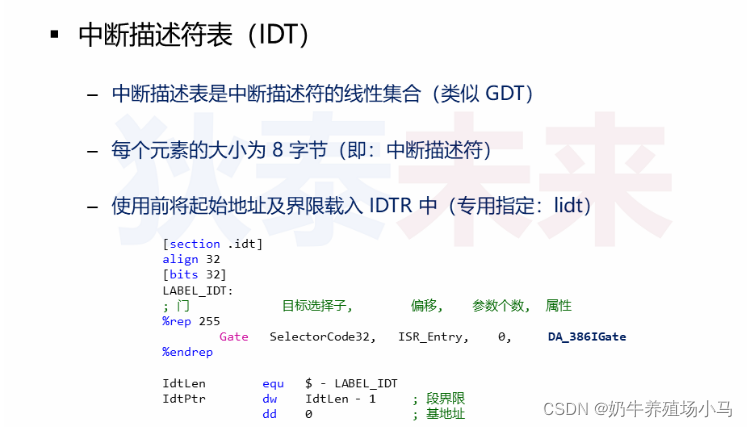

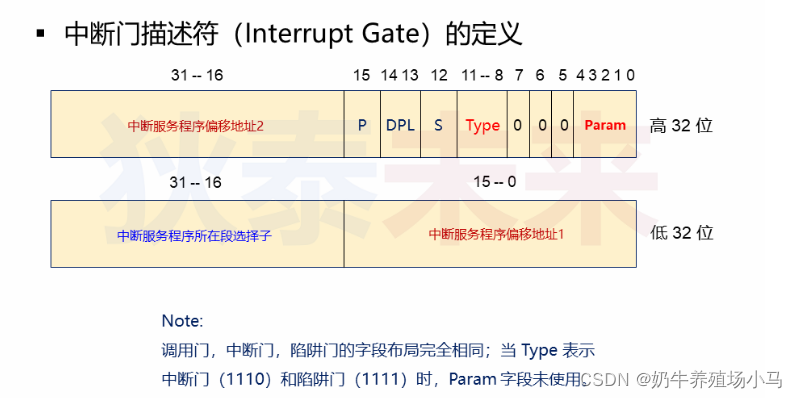

因为中断服务程序是没有参数的 所以这里的 Param不设置

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
