1、题目

在屏幕中间分别显示绿色、绿底红色、白底蓝色的字符串 “welcome to masm!”。

编程所需的知识通过阅读、分析下面的材料获得：

80×25彩色字符模式显示缓冲区(以下简称为显示缓冲区)的结构：

内存地址空间中，B8000H~BFFFFH共32KB的空间，为80×25彩色字符模式的显示缓冲区。向这个地址空间写入数据，写入的内容将立即出现在显示器上。(这就是原理，至于为什么，自己不必问，底层就是做好这样的)。

在80×25彩色字符模式下，显示器可以显示25行，每行80个字符，每个字符可以有256种属性(背景色、前景色、闪烁、高亮等组合信息)。

这样，一个字符在显示缓冲区中就要占两个字节，分别存放字符的ASCII码和属性。80×25模式下，一屏的内容在显示缓冲区中共占4000个字节。显示缓冲区分为8页，每页4KB(≈4000B)，显示器可以显示任意一页的内容。一般情况下，显示第0页的内容。也就是说通常情况下，B8000H~B8F9FH中的4000个字节的内容将出现在显示器上。
在一页显示缓冲区中：

偏移000~09F对应显示器上的第1行(80个字符占160个字节)；

偏移0A0~13F对应显示器上的第2行；

偏移140~1DF对应显示器上的第3行；

依此类推，可知，偏移F00~F9F对应显示器上的第25行。
在一行中，一个字符占两个字节的存储空间(一个字)，低位字节存储字符的ASCII码，高位字节存储字符的属性。 一行共有80个字符，占160个字节。

即在一行中：

00~01单元对应显示器上的第1列；

02~03单元对应显示器上的第2列；

04~05单元对应显示器上的第3列；

依此类推，可知，9E~9F单元对应显示器上的第80列。

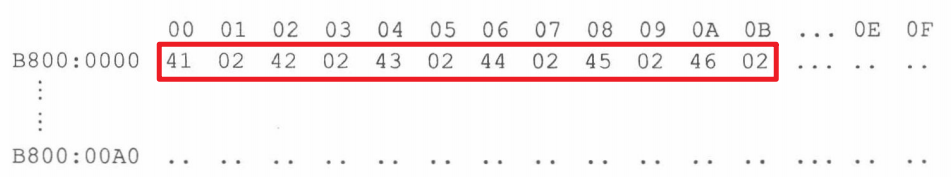

例：在显示器的0行0列显示黑底绿色的字符串’ABCDEF’
('A’的ASCII码值为41H，02H表示黑底绿色)
显示缓冲区里的内容为：

可以看出，在显示缓冲区中，偶地址存放字符，奇地址存放字符的颜色属性。

一个在屏幕上显示的字符，具有前景(字符色)和背景(底色) 两种颜色，字符还可以以高亮度和闪烁的方式显示。前景色、背景色、闪烁、高亮等信息被记录在属性字节中。

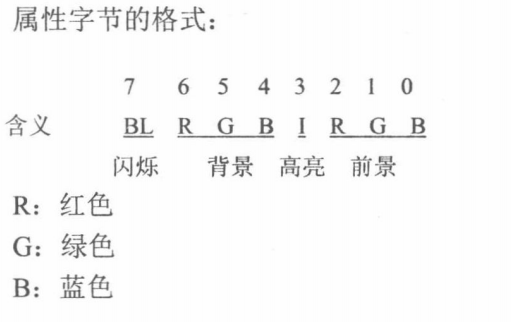

可以按位设置属性字节，从而配出各种不同的前景色和背景色。

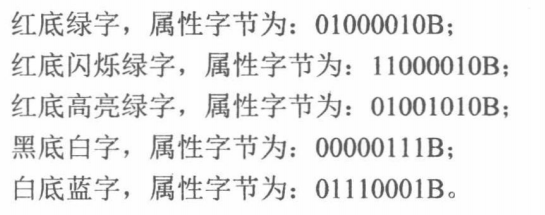

比如：

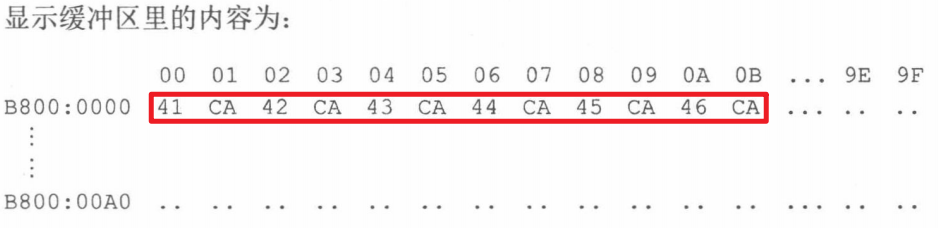

例：在显示器的0行0列显示红底高亮闪烁绿色的字符串’ABCDEF’
(红底高亮闪烁绿色，属性字节为：11001010B，CAH)
显示缓冲区里的内容为：

注意，闪烁的效果必须在全屏DOS方式下才能看到。

2、分析

首先我们明确，这里的"welcome to masm!"一共有16个字符，
因为我们的屏幕缓冲区一共有25rows*80columns：

1.定位行列

所以最中间的行是13行，所以这三行字符串分别在12、13、14行；

因为16个字符，2x+16=80,x=32,所以每行字符前面空出32个空字符，所以，每行字符应该是以该行的第33个字符，序号为32开始的。

2.定位字符写入内存中的位置

因为内存地址空间中，B8000H~BFFFFH共32KB的空间，为80×25彩色字符模式的显示缓冲区。又由题意可知，每行共80字符，也即160字节，那么第一行逻辑地址理所当然为：B8000H~B809FH，对应的分段地址和偏移地址为：
B800:00~B800:9F.所以，如果想要给第一行所有内容写入1，并且对应红底绿字，那么，对应的数据为：

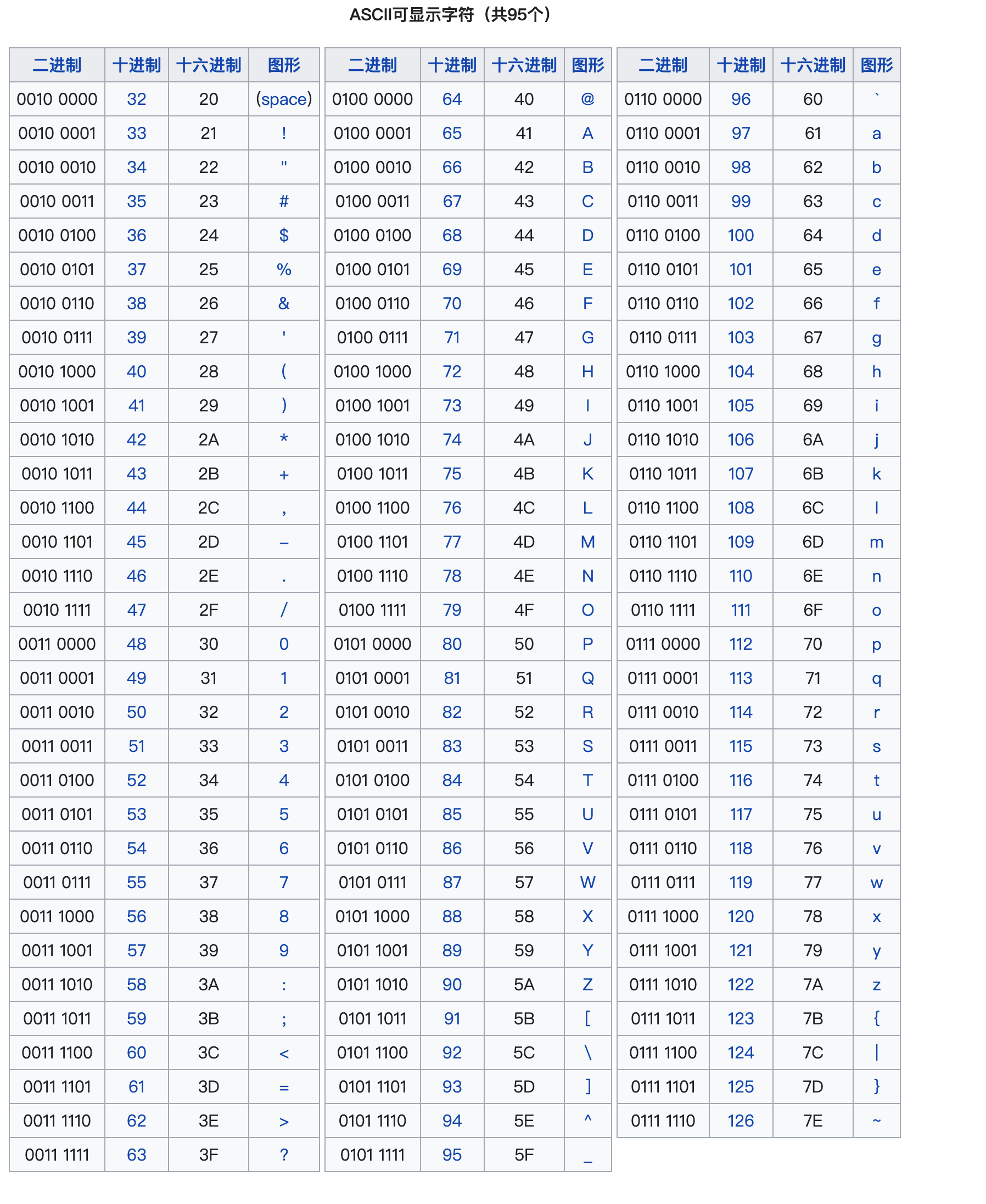

如图，已知数字1的ascii为十进制的49，十六进制的31。红底闪烁绿字对应字节为11000010B,即十进制的128+64+2=194,十六进制的C2.

31 C2 31 C2 31 C2 31 C2 ......31 C2
;一共有80个`31 C2`循环

对应编码为：

;编程：第一行全部显示红底绿字闪烁的'1'
assume cs:codesg

codesg segment
start:
    ;从B800:00-B800:9F,一直循环80次，一行共80个字符
    mov cx, 80      ;十进制的80
    mov ax, 0B800h   ;基地址
    mov es, ax       ;es指向显存
    mov bx, 160     ;第二行开始显示，所以这里改为第二行的偏移地址160，因为会向上滑动，导致第一行看不见，所以这里实际上第二行就是第一行！

    mov ah, 11000010b ;红底绿字属性：11000010b
    mov al, 49      ;设置字符为'1'，十进制的49

s0:
    mov es:[bx], ax  ;将字符和属性写入显存
    add bx, 2        ;每个字符占用两个字节
    loop s0

    mov ax, 4c00h
    int 21h
codesg ends
end start

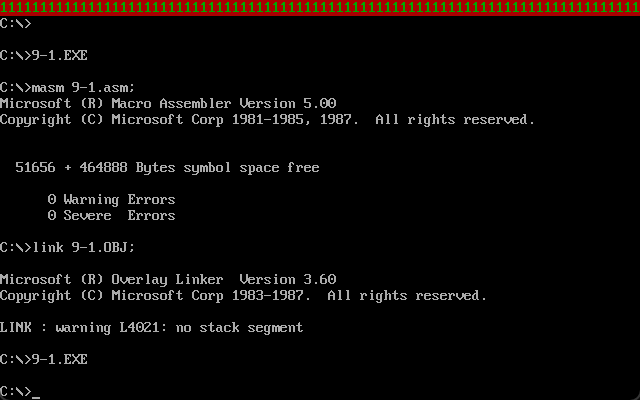

成功显示（最上面的一行就是红底绿字的1）：

再次皮一点，直接将满屏改为1，就像小广告，闪亮你的眼！
只需要将上述的mov cx, 80改为mov cx, 80*25：

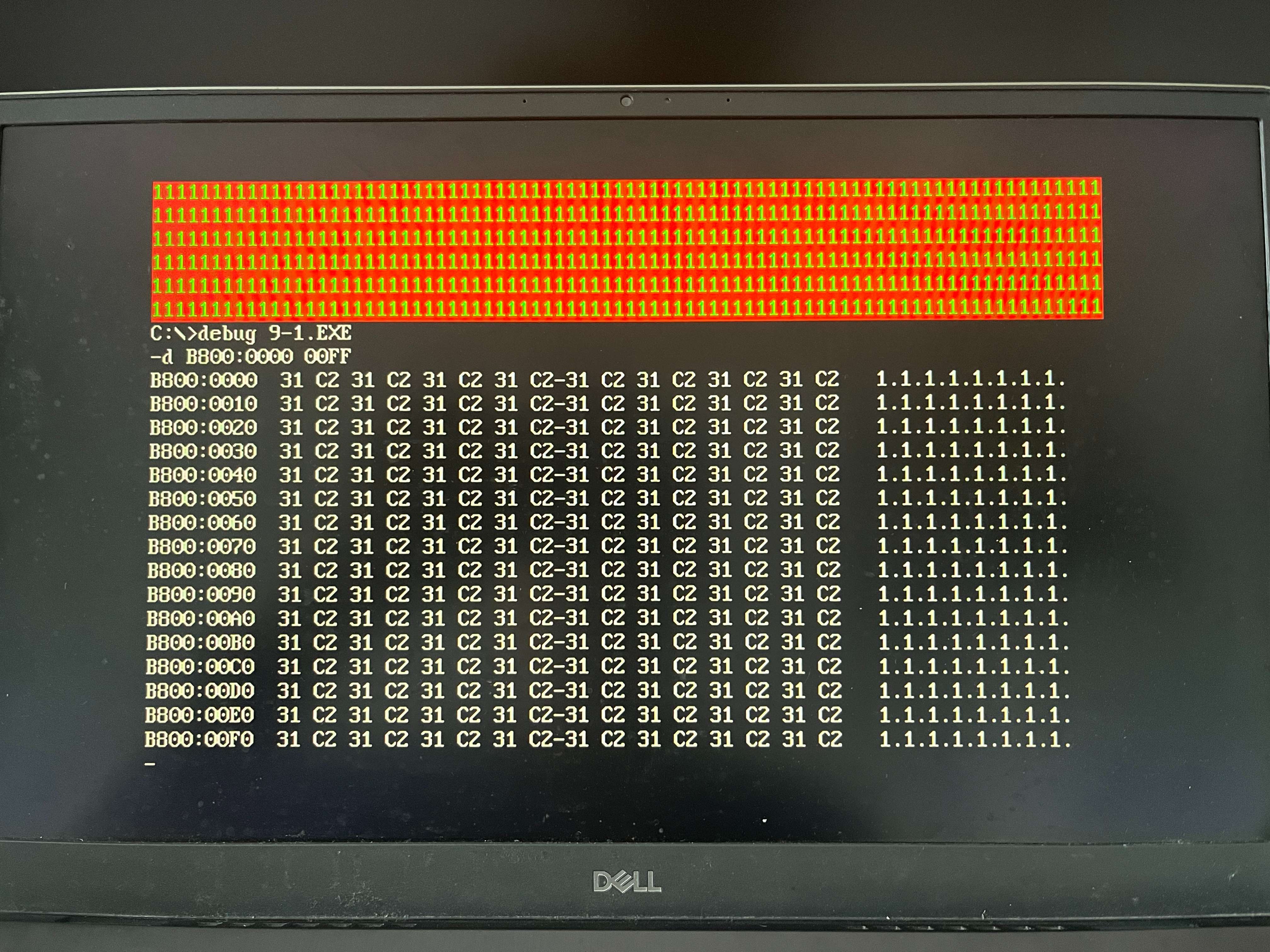

现在，我们用dehug查看是不是08B00开始的4000个字节全是31 C2的重复，也就是我们上述的猜想:

记住，一定是要在刚刚运行程序后，再查看，因为此时屏幕上显示的全部是目标内容，此时才正确！如果已经运行后，或者进行了其他操作，导致屏幕上出现其他内容，那么查询显存也会有偏差，这就是显存——“实实际际显示在屏幕上的内容”的魅力

**显存的本质直击！**显示在屏幕上的内容！

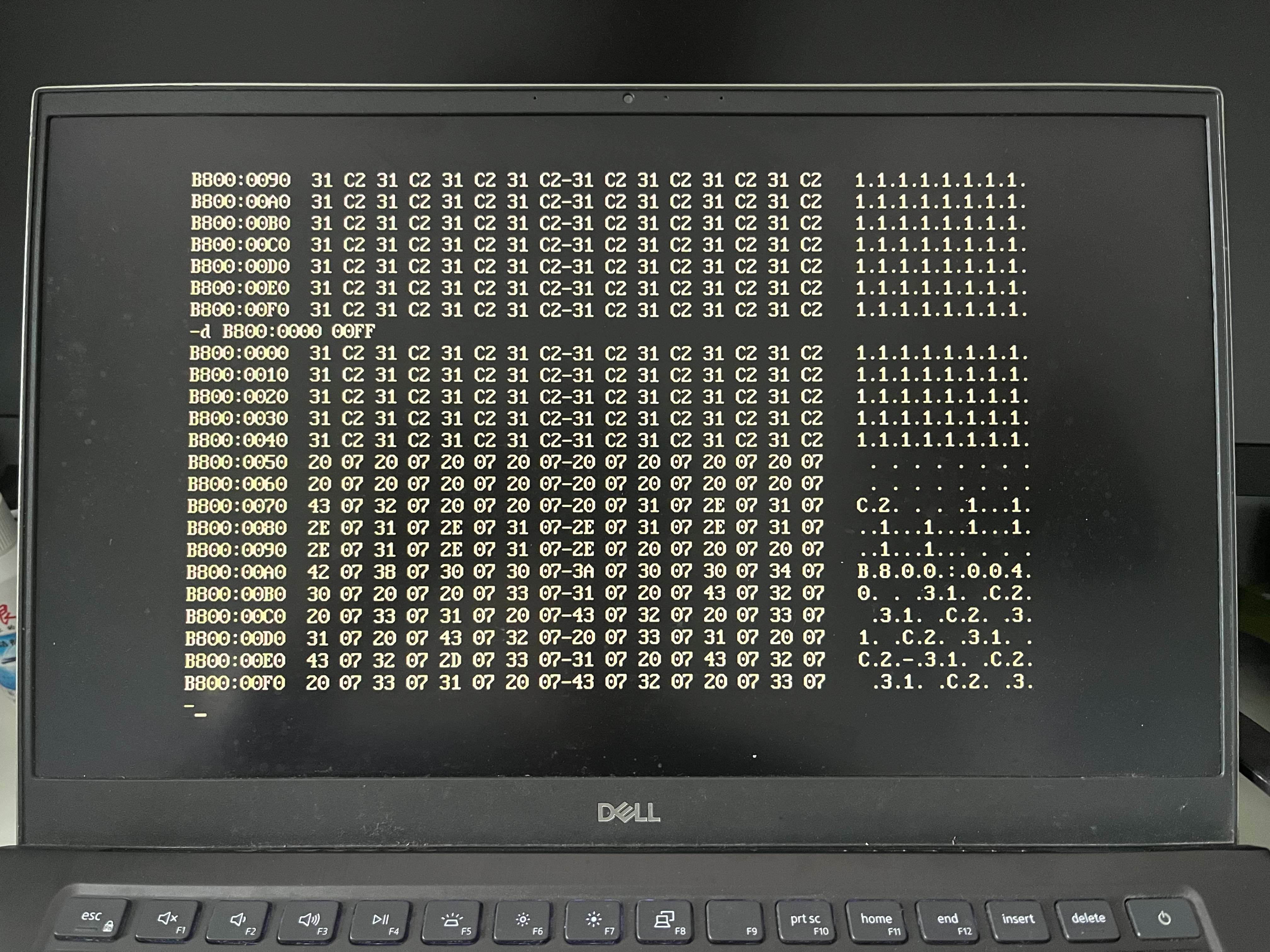

屏幕上进行了其他操作，再次查看时，发现更多的是乱码，但是也有一些目的字符，这是因为我们的屏幕上一共可以有4000字节，也就是约4KB,这上面目前还是有1的，所以能查看到

好了，有了上面的铺垫，我们再来回顾本题，要求

在屏幕中间分别显示绿色、绿底红色、白底蓝色的字符串 “welcome to masm!”。

无非是一个二维数组操作，会有两次循环罢了。

3、源码

;编程：在屏幕中间分别显示绿色、绿底红色、白底蓝色的字符串'welcome to masm!'
assume cs:codesg, ds:datasg
datasg segment
    db 'welcome to masm!'    ; 字符串数据
    db 02h                   ; 绿色字（无背景）
    db 41h                   ; 绿底红字
    db 14h                   ; 白底蓝字
datasg ends

codesg segment
start:
    mov ax, datasg
    mov ds, ax              ; ds指向数据段
    mov ax, 0B800h
    mov es, ax              ; es指向显存

    ; 从第12行开始显示（屏幕中间）
    mov bx, 160 * 12 + 64   ; 第12行，第32列开始
    mov si, 0               ; 字符串偏移
    mov di, 16              ; 颜色属性偏移（从第一个颜色开始）
    mov cx, 3               ; 显示3行
; 行循环
row:
    push cx                 ; 保存行循环计数器
    push bx                 ; 保存当前行起始位置
    mov cx, 16              ; 字符串长度
    mov ah, [di]            ; 获取颜色属性
; 列循环
column:
    mov al, [si]            ; 获取字符
    mov es:[bx], ax         ; 将字符和属性写入显存
    add bx, 2               ; 每个字符占用两个字节
    inc si                  ; 下一个字符
    loop column             ; 至此，一行显示完成
;本行的列循环结束
    pop bx                  ; 恢复行起始位置
    add bx, 160             ; 下一行
    pop cx                  ; 恢复行循环计数器
    inc di                  ; 下一个颜色属性
    xor si, si              ; 重置字符串偏移（回到开头）
    loop row                ; 行循环中包含了列循环！
;行循环结束
    mov ax, 4c00h
    int 21h
codesg ends
end start

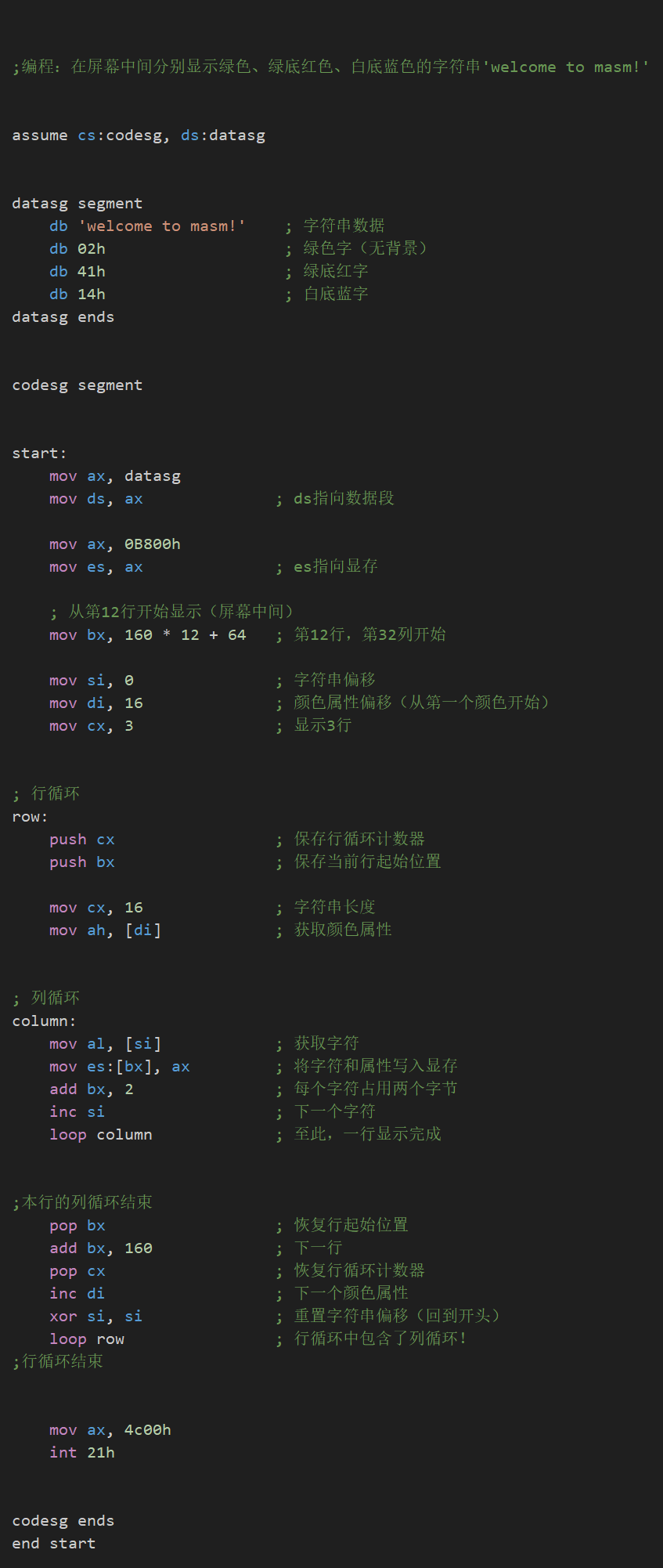

源码图像

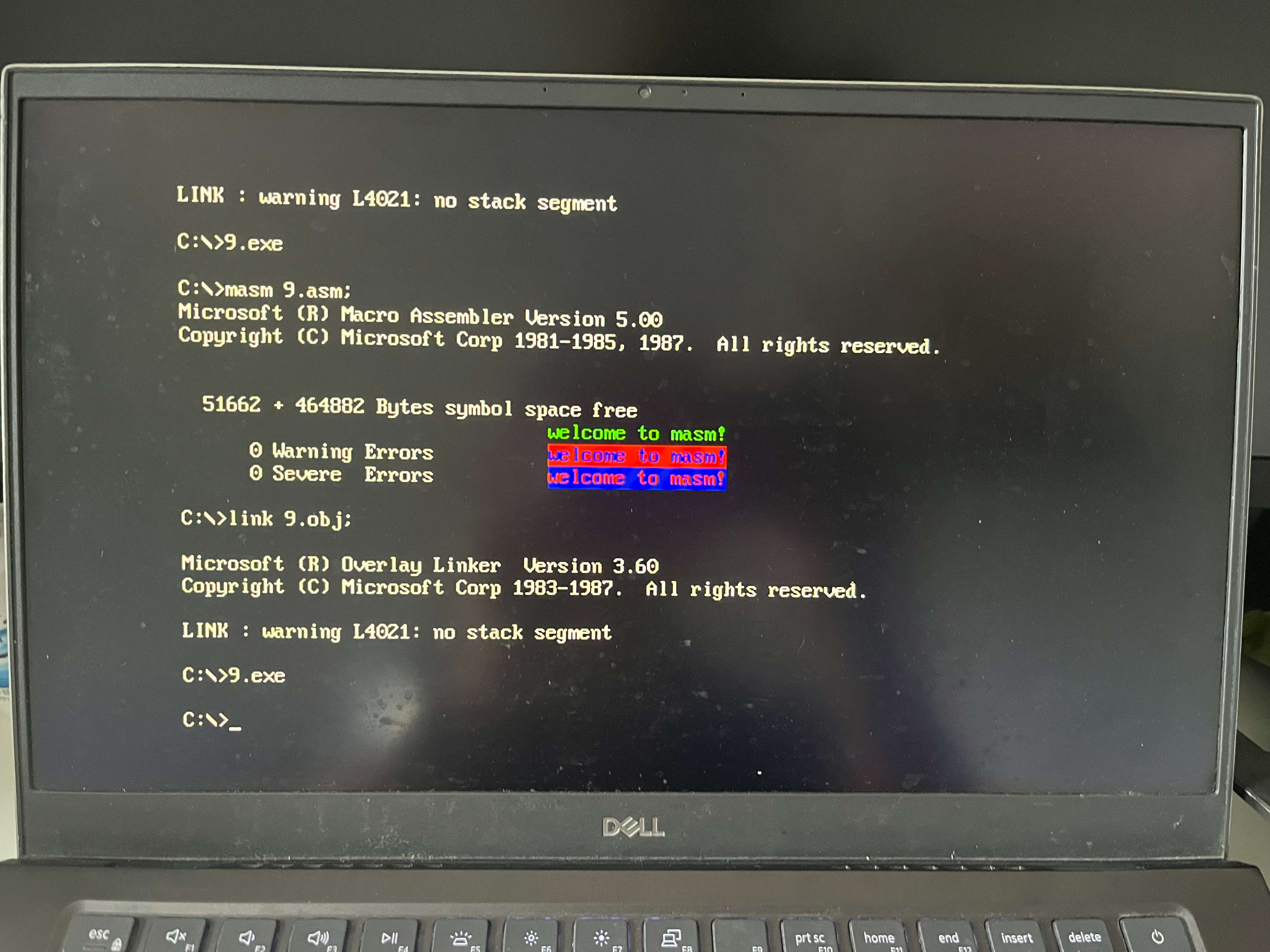

结果：

显示成功

4、总结

1、常量数据放在一块

这里的

datasg segment
    db 'welcome to masm!'    ; 字符串数据
    db 02h                   ; 绿色字（无背景）
    db 41h                   ; 绿底红字
    db 14h                   ; 白底蓝字
datasg ends

就是将所有的数据常量放在一起了，这相当于const，方便我们直接操作。学习这种表达形式！

2.双重循环充分利用cx+堆栈

这里就是显然的双重循环，命名也很直接，同时通过push\pop命令充分保存不同阶段的cx值。

同时，双重循环就是采用先行后列的方式进行！记住了先行后列+堆栈CX！

; 行循环
row:
    push cx                 ; 保存行循环计数器
    push bx                 ; 保存当前行起始位置
    mov cx, 16              ; 字符串长度
    mov ah, [di]            ; 获取颜色属性

; 列循环
column:
    mov al, [si]            ; 获取字符
    mov es:[bx], ax         ; 将字符和属性写入显存
    add bx, 2               ; 每个字符占用两个字节
    inc si                  ; 下一个字符
    loop column             ; 至此，一行显示完成

;本行的列循环结束
    pop bx                  ; 恢复行起始位置
    add bx, 160             ; 下一行
    pop cx                  ; 恢复行循环计数器
    inc di                  ; 下一个颜色属性
    xor si, si              ; 重置字符串偏移（回到开头）
    loop row                ; 行循环中包含了列循环！
;行循环结束
