Android之Invalidate()源码解析

一、作用

`invalidate()` 方法的核心作用为对当前标记的View进行重绘。当 View 的内容发生改变（比如颜色、形状、位置等变化）时，调用该方法会触发 View 的绘制流程，系统会重新调用 `onDraw()` 方法来更新 View 的显示。需注意，invalidate()方法必须作用于主线程，若在子线程中调用应使用postInvalidate()来通过Handler切换至主线程。

二、源码解析

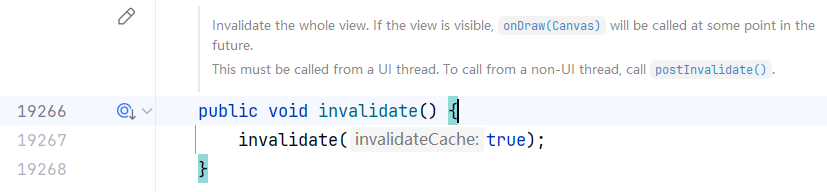

1.View类的invalidate方法

使整个视图失效。



该方法用于控制绘图缓存是否失效

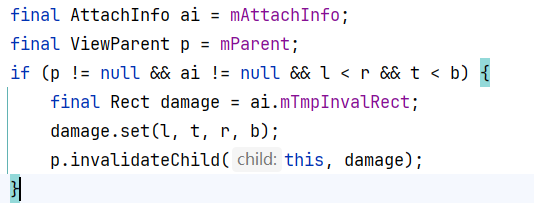

将当前View需要重绘的区域传递给父容器



2.ViewGroup类中invalidateChild()方法

通过处理子View的重绘请求，通过invalidateChildInParent，递归向上传递重绘区域，直到传递至ViewRootImpl。



3.最终到ViewRootImpl处理

public ViewParent invalidateChildInParent(int[] location, Rect dirty) {

    checkThread();

    //…

    invalidateRectOnScreen(dirty);

    return null;

}

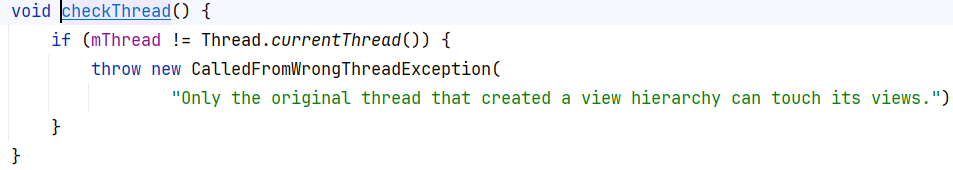

checkThread()方法用于检测当前线程是否为子线程，否则会触发异常报错。

private void invalidateRectOnScreen(Rect dirty) {

   //…

    if (!mWillDrawSoon && (intersected || mIsAnimating)) {

        scheduleTraversals();

    }

}

void scheduleTraversals() {

    if (!mTraversalScheduled) {

        mTraversalScheduled = true;

        mTraversalBarrier = mHandler.getLooper().getQueue().postSyncBarrier();

        mChoreographer.postCallback(

                Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null);

        notifyRendererOfFramePending();

        pokeDrawLockIfNeeded();

    }

}

通过Choreographer触发后续操作

final class TraversalRunnable implements Runnable {

    @Override

    public void run() {

        doTraversal();

    }

}

紧接着通过doTraversal()触发performTraversals()方法

private void performTraversals() {

//…

    performMeasure(childWidthMeasureSpec, childHeightMeasureSpec); //测量

    performLayout(lp, mWidth, mHeight); // 布局

    performDraw(); // 绘制（最终调用 View.onDraw()）

}

最后通过核心绘制流程measure、layout和draw完成重新绘制。其中performDraw()是最终绘制流程，也是invalidate()的最终环节。

4.performDraw()

draw -> drawSoftware

performDraw()真正的绘制逻辑在该方法中

最终通过mView.draw(canvas)触发View树的绘制，但在目前所绘制的区域在最外层，其中分为三步，分别为onDraw(canvas)绘制自身、dispatchDraw(canvas)绘制子View以及onDrawForeground(canvas)绘制背景。
