如何计算DDR2存储器空间大小

最新推荐文章于 2023-09-07 11:51:10 发布
原创 最新推荐文章于 2023-09-07 11:51:10 发布 · 2.8k 阅读 · 7 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#fpga #DDR2 #存储空间 #SDRAM

本文介绍了如何计算DDR2存储器的大小，通过解析芯片型号MT47H64M16，详细阐述了查找芯片信息和计算大小的步骤。内容包括DDR2的内部存储结构、从芯片 datasheet 获取信息，以及容量计算方法，帮助读者理解存储器容量的计算原理。

笔者刚开始学习 FPGA 由于项目需要用到了一片 DDR2 芯片，不知道怎么计算大小，看了很多教程比较乱，在这里简单总结一下。

首先说明一下这里用到的 DDR2 型号为 MT47H64M16。

以下是正文。

目录

一、内部存储结构

二、了解芯片信息

1. 查找芯片信息

2. 计算大小



一、内部存储结构

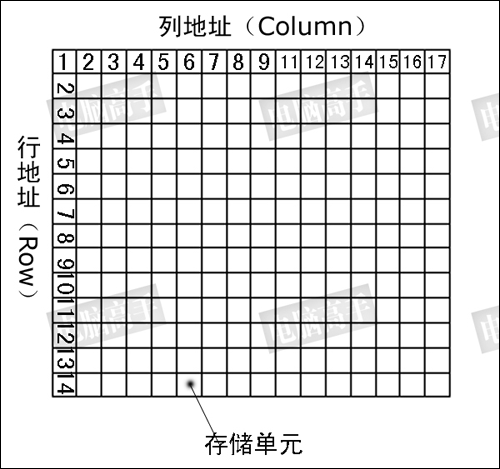

关于存储空间的计算涉及的主要概念就是逻辑 Bank，简单来说，DDR2 内部是一个存储阵列，就像一个表格，如下图所示。

既然了解了它的内部结构，那么怎么计算它的大小呢。
