一、实验名称:ADS的基本操作
二、实验要求:
- 了解ADS工程基本操作;
- 掌握S参数仿真控制器的使用;
- 通过S参数仿真理解C、L、R及LC串并联电路的散射特性。
三、实验内容:
1. C、L、R的S参数仿真
1.1 设计步骤及原理图
1.1.1 电容为0.1pF,1pF,10pF

1.1.2 电感为0.1nH,1nH,10nH

1.1.3 电阻为10Ω,100Ω

1.2 仿真结果

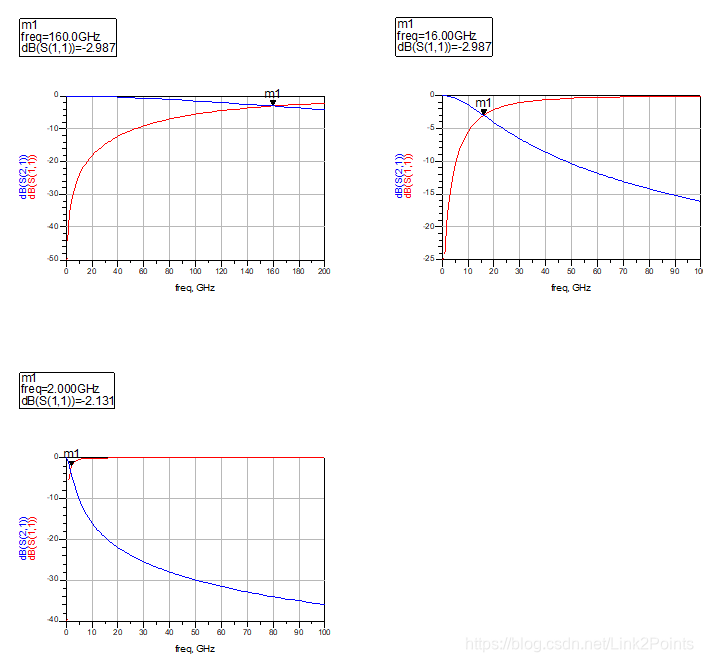

1.2.1电容为0.1pF,1pF,10pF

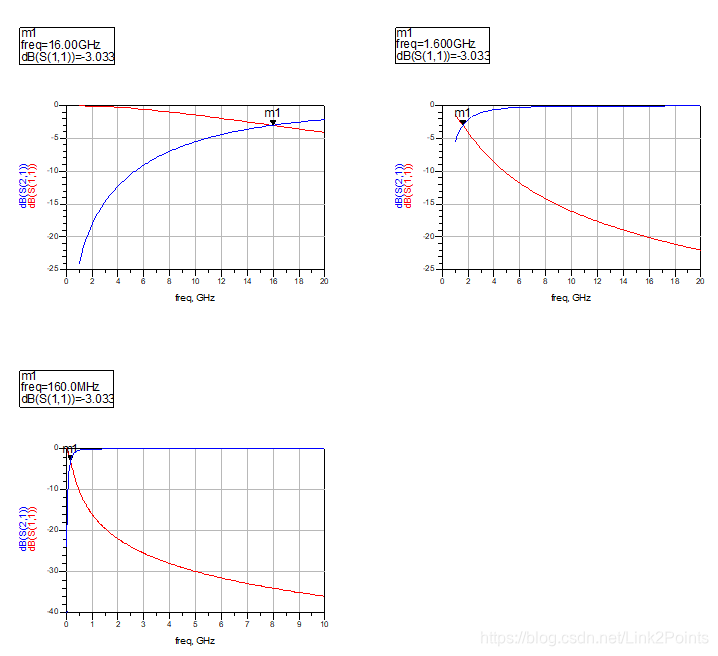

1.2.2 电感为0.1nH,1nH,10nH

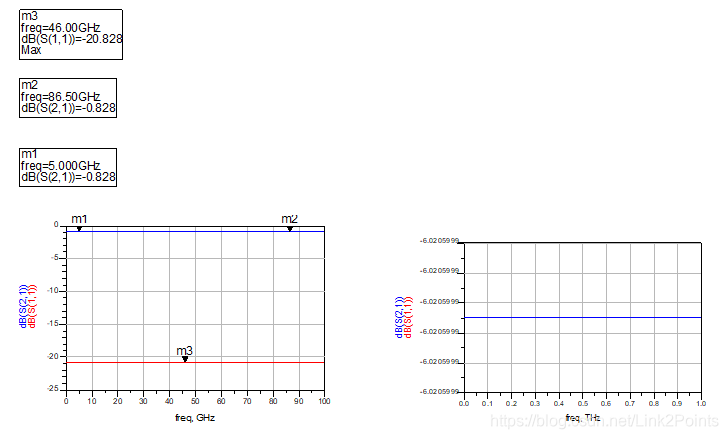

1.2.3电阻为10Ω,100Ω

2. LC串并联电路S参数仿真
2.1 设计步骤及原理图

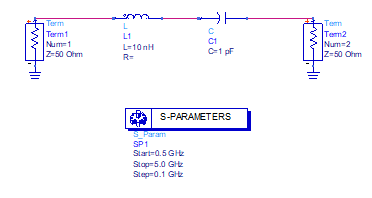

2.1.1 LC串联(10nH,1pF),

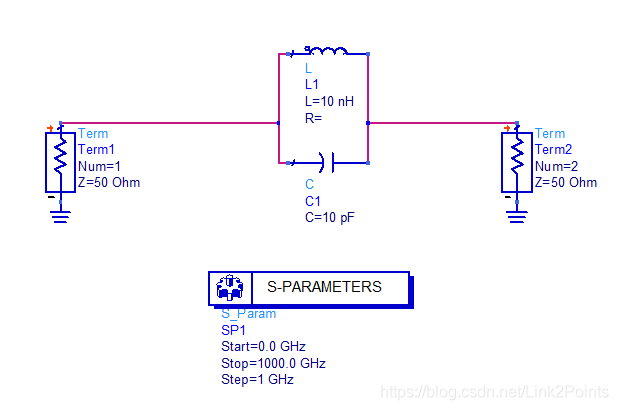

2.1.2 并联(10nH,10pF)

2.2仿真结果

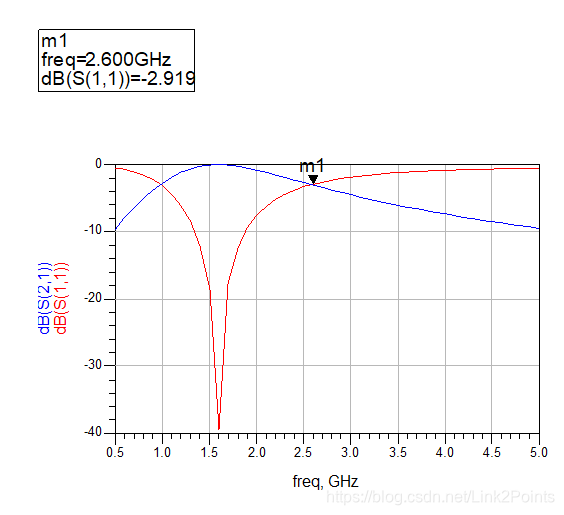

2.2.1 串联(10nH,1pF)

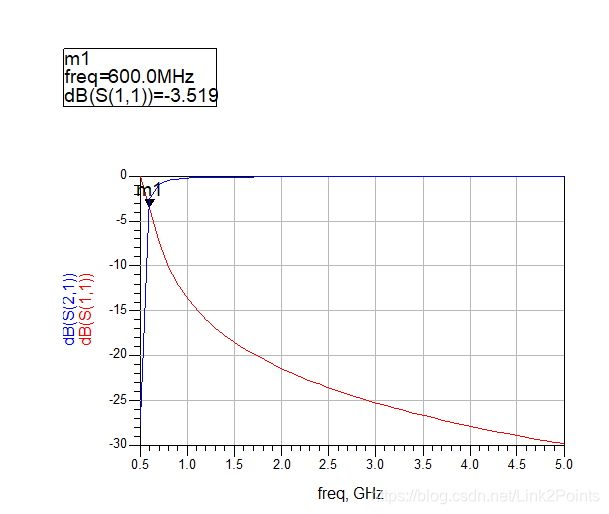

2.2.2 并联(10nH,10pF)

四、实验总结:
通过仿真实验,回波损耗S11和S21正向传输系数的交点,说明该网反射一半的能量到端口1,也只有一半的能量到端口2。在由电容组成的双端口网络中,电容值越大时,该交点频率越低,则说明低频截止频率降低,而在电感组成的双端口网络中,电感值越大时,该交点频率越低,则说明高频截止频率降低。但在电阻所组成的双端口网络中,不能体现。
在串联LC和并联LC的双端口网络中具有两交点,其中串联LC呈现出带通截止频率特性,并联LC呈现带阻截止频率特性。

该实验报告详细介绍了使用ADS软件进行C、L、R元件以及LC串并联电路的S参数仿真过程。通过仿真,分析了不同电容、电感和电阻对回波损耗S11和正向传输系数S21的影响,揭示了电容、电感在网络中截止频率的规律。同时,探讨了串联LC和并联LC的双端口网络特性,展示了带通和带阻截止频率特性。
