十进制加法计数器

原创 已于 2022-05-16 18:11:32 修改 · 1.4w 阅读 · 76 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#数字逻辑电路

于 2020-08-26 21:16:33 首次发布
本文详细介绍了如何设计一个十进制加法计数器，包括真值表、卡诺图分析、逻辑方程的推导以及状态图的绘制，涵盖了数字逻辑电路中的关键步骤。

目录

一、状态表

二、卡诺图

三、方程



可能存在错误的细节（*——*）。

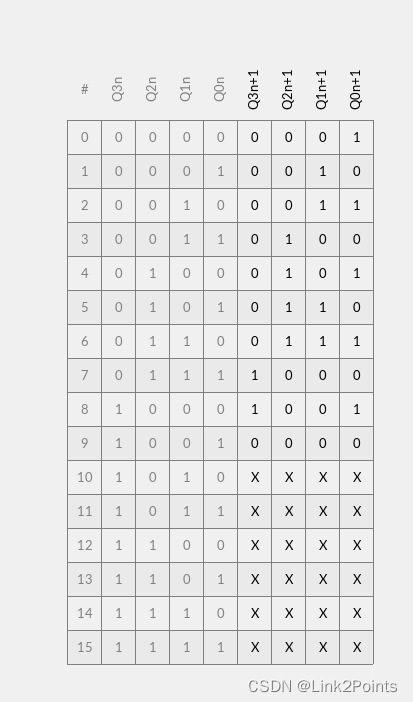

一、真值表

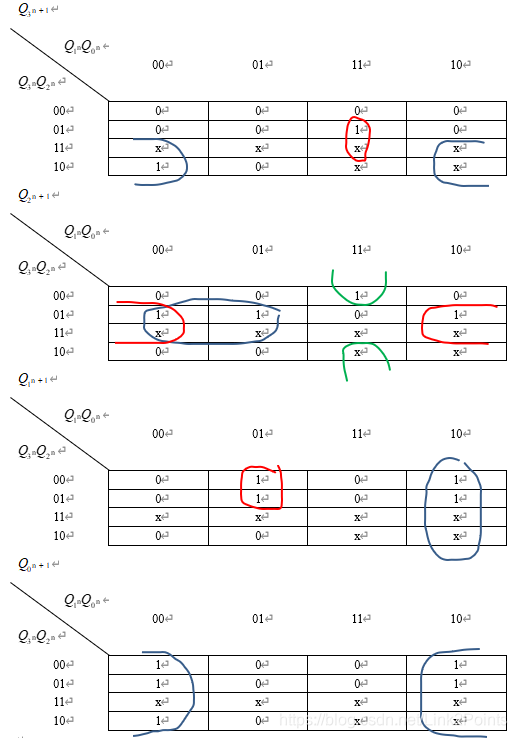

二、卡诺图

Q3

Q2

Q1

Q0



三、方程

\\ \begin{equation} Q3_{n+1}=Q2_n\cdot Q1_n\cdot Q0_n+Q3_n\cdot \overline{Q0_n} \end{equation}\\ \begin{equation} Q2_{n+1}=Q2_n\cdot (\overline{Q1_n}+\overline{Q0_n})+\overline{Q2_n}\cdot Q1_n\cdot Q0_n \end{equation}\\ \begin{equation} Q1_{n+1}=Q1_n\cdot \overline{Q0_n}+\overline{Q3_n}\cdot \overline{Q1_n}\cdot Q0_n \end{equation}\\ \begin{equation} Q0_{n+1}=\overline{Q0_n} \end{equation}

 原有问题：

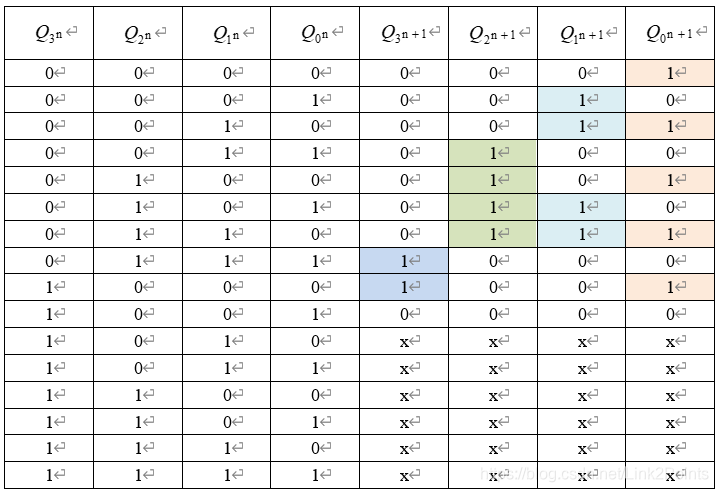

 一、状态表

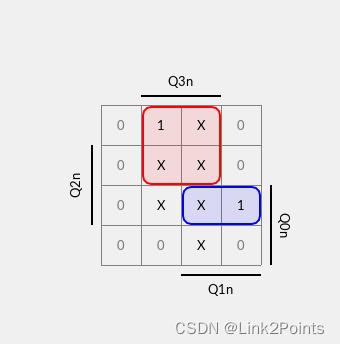

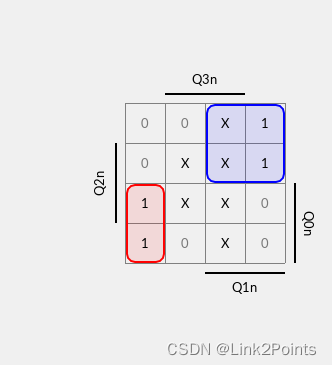

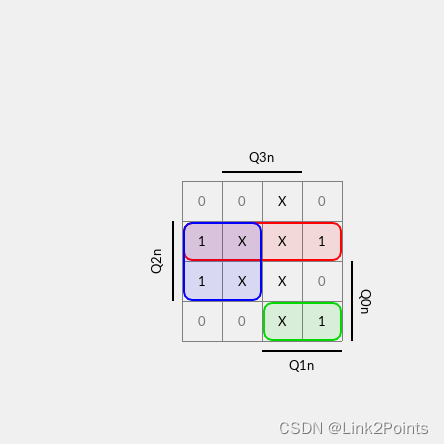

二、卡诺图

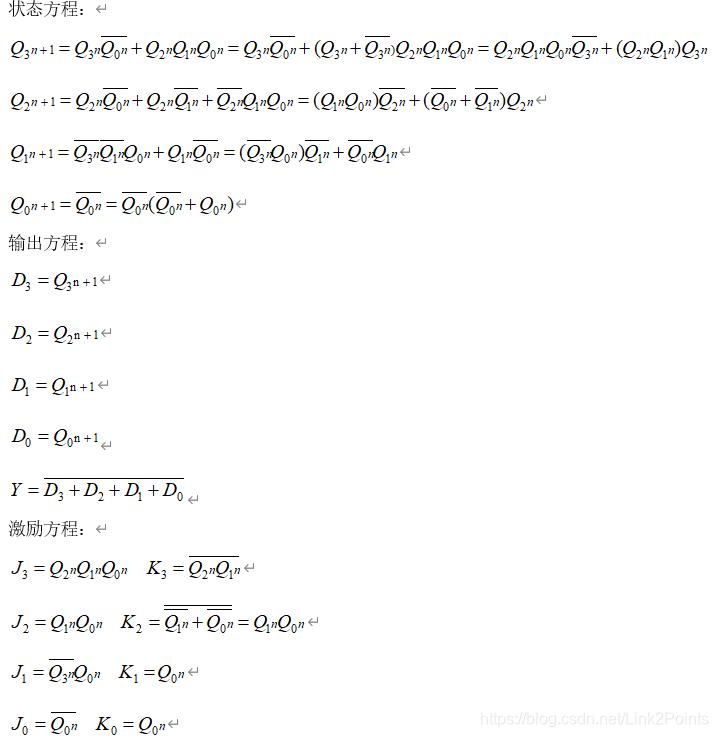

三、方程

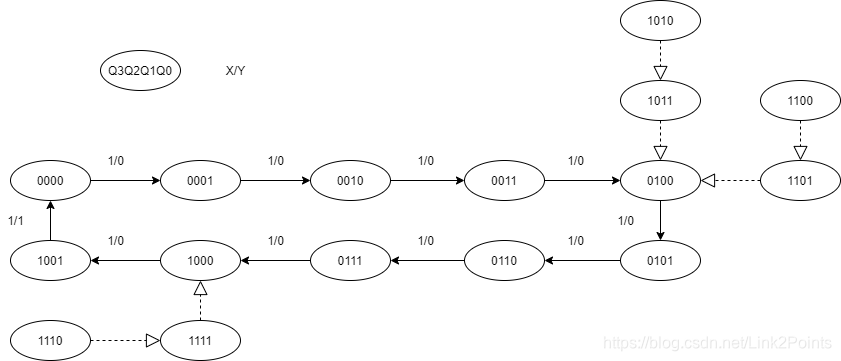

四、状态图
