1.差分发大电路，集成运算放大器简介，反馈放大电路的组成及基本类型，负反馈对放大电路交流性能的影响，负反馈的正确选用与稳定性，深度负反馈放大电路的特点与估算都是有关集成运放和负反馈放大电路的。

1.集成运放电路的背景

（一）历史起源

早期放大器的发展
- 在20世纪初，电子放大器主要基于真空管技术。这些放大器体积大、功耗高、可靠性差，但为后续的发展奠定了基础。
- 1941年，卡尔·戴维·库珀（Karl D. Küpfmüller）首次提出了“运算放大器”（Operational Amplifier）的概念，用于实现数学运算功能，如加法、减法、积分和微分。
- 早期的运算放大器主要基于分立元件（如晶体管、电阻、电容等）构建，电路复杂且性能不稳定。

2.集成运放（Operational Amplifier, Op-Amp）负反馈放大电路通过将输出信号的一部分反馈到反相输入端，稳定放大倍数、改善频率响应并降低非线性失真。典型负反馈配置包括反相放大器、同相放大器和差分放大器。

3.反相放大器
输入信号通过电阻 ( R_1 ) 连接到运放的反相输入端（-），反馈电阻 ( R_f ) 跨接在输出端与反相端之间。同相输入端（+）接地。

电压增益公式：
[ A_v = -\frac{R_f}{R_1} ]
输入阻抗： ( R_1 )（较低），输出阻抗接近零。

4.同相放大器
输入信号直接接入同相输入端（+），反馈网络仍连接反相端与输出端。反相输入端通过电阻 ( R_1 ) 接地，反馈电阻 ( R_f ) 不变。

电压增益公式：
[ A_v = 1 + \frac{R_f}{R_1} ]
输入阻抗极高（接近运放本身输入阻抗），输出阻抗低。

5.电压跟随器
同相放大器的特例，反馈电阻 ( R_f = 0 )（短路）， ( R_1 ) 开路（断开）。输出直接反馈到反相端。

电压增益公式：
[ A_v = 1 ]
用于阻抗匹配或信号隔离，输入阻抗极高，输出阻抗极低。

6.差分放大器
利用反相和同相输入端同时接收信号，实现差分信号的放大。需匹配电阻 ( R_1 = R_2 )， ( R_f = R_3 )。

差分放大器：它可以放大两个输入信号之间的差值，抑制共模信号。这种电路在信号处理中非常重要，例如在测量传感器信号时，可以有效消除噪声等共模干扰。它的输出电压与两个输入信号的差值成正比，增益由电路中的电阻决定。
闭环增益公式：

A_{vf} = \frac{A_v}{1 + A_v\beta}

当开环增益Av远大于1时，近似为：

A_{vf} ≈ \frac{1}{\beta}

对于电压串联负反馈：

A_{vf} = 1 + \frac{R_f}{R_1}

其中：
Rf：反馈电阻
R1：接地电阻

输出电压公式：
[ V_{out} = \frac{R_f}{R_1} (V_2 - V_1) ]
适用于消除共模噪声，如传感器信号调理。

设计注意事项
稳定性：避免过深负反馈导致相位裕度不足，引发振荡。可加入补偿电容。
电阻匹配：差分放大器中电阻误差会降低共模抑制比（CMRR）。
带宽限制：开环增益随频率下降，闭环带宽由增益带宽积（GBW）决定。7.

7.掌握电路分析方法
- 理想运放的分析假设：在分析运放电路时，通常假设运放是理想的，即开环增益无穷大、输入阻抗无穷大、输出阻抗为零。基于这些假设，可以得到两个重要的结论：虚短和虚断。虚短是指在运放的两个输入端之间没有电压差，虚断是指输入端没有电流流入。利用这两个结论可以简化电路分析。例如，在分析反相放大器时，假设反相输入端和同相输入端（接地）之间没有电压差，那么反馈电阻和输入电阻上的电流相等，从而可以求出电压放大倍数。
- 节点电压法和回路电流法：对于复杂的运放电路，可以使用节点电压法或回路电流法进行分析。节点电压法是通过选取合适的节点，列出节点电压方程来求解电路参数。例如，在一个包含多个运放和电阻的电路中，选取关键节点，利用基尔霍夫电流定律列出方程，结合运放的虚短和虚断特性，可以求解出各个节点的电压。回路电流法则是通过选取合适的回路，列出回路电流方程来分析电路。这两种方法在分析多运放电路、含有复杂反馈网络的电路时非常有用。
- 8.进行电路设计实践
- 根据需求选择运放型号：不同的运放型号有不同的特性，如增益带宽积、输入失调电压、电源电压范围等。例如，如果设计一个高精度的直流信号放大电路，需要选择输入失调电压小的运放；如果设计一个高频信号处理电路，则需要选择增益带宽积高的运放。在设计电路之前，要仔细阅读运放的数据手册，了解其特性参数，选择合适的型号。
- 设计电路并进行仿真验证：在纸上或使用电路设计软件绘制电路图，根据设计要求计算电阻、电容等元件的参数。然后使用电路仿真软件（如Multisim、LTspice等）对电路进行仿真。仿真可以帮助验证电路的功能是否符合预期，检查是否存在错误。例如，在设计一个滤波器电路时，通过仿真可以观察到滤波器的频率响应特性，调整元件参数以达到设计要求的截止频率和滤波特性。
- 2.实践操作
- 动手搭建电路
  - 可以使用面包板、实验箱等工具搭建简单的运放电路。例如，搭建一个反相放大器电路，将运放插入面包板，连接输入电阻和反馈电阻，输入信号源，观察输出信号。通过实际动手操作，可以加深对电路原理的理解，熟悉元件的使用方法。
- 观察和分析实际电路现象
  - 在实际电路中，可能会出现一些与理论分析不同的现象。例如，由于运放的输入失调电压，即使输入端没有信号，输出端也可能有微小的偏移电压。通过观察这些现象，分析其原因，可以更好地理解运放的实际特性。还可以通过改变电路参数（如电阻值、电源电压等），观察输出信号的变化，进一步验证电路的特性。
  - 3.理论基础学习
  - - 理解反馈的基本概念
      - 反馈的定义：反馈是指将放大电路输出信号的一部分或全部通过反馈网络送回到输入端的过程。根据反馈信号的相位关系，反馈分为正反馈和负反馈。负反馈是指反馈信号与输入信号相位相反，从而削弱输入信号。

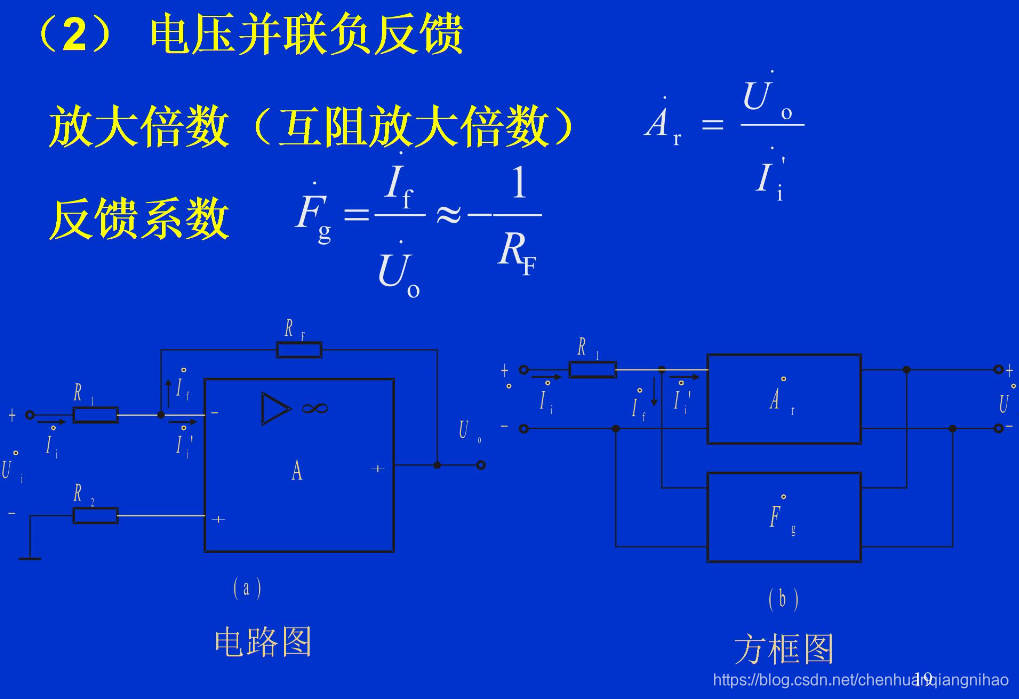

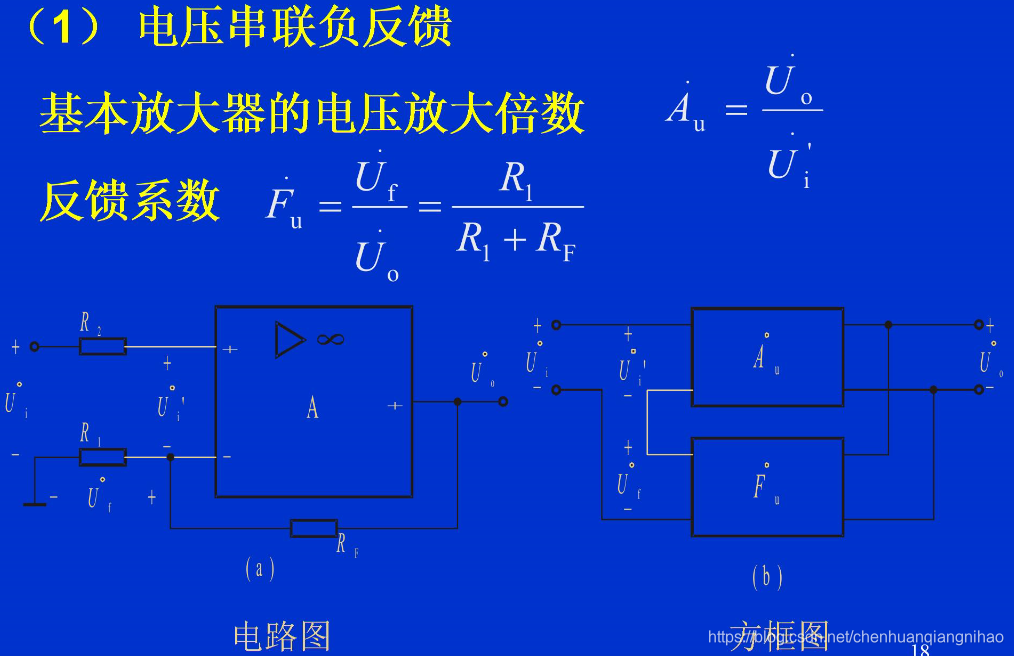

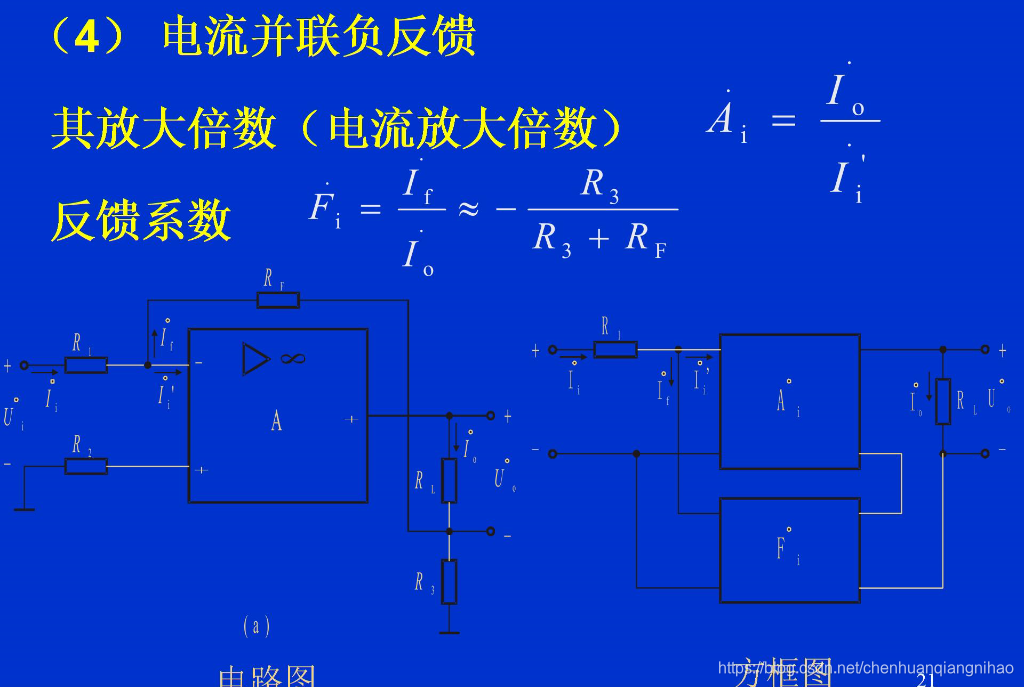

      - 反馈的分类：根据反馈信号与输入信号的连接方式，负反馈可以分为电压反馈和电流反馈；根据反馈信号与输入信号的相位关系，可以分为串联反馈和并联反馈。例如，电压串联负反馈电路中，反馈信号是输出电压的一部分，与输入信号串联相加。
    - 11.掌握负反馈对放大电路的影响
    - 稳定增益：负反馈可以显著降低放大电路的增益，但同时使增益更加稳定。例如，一个开环增益为1000的放大器，引入负反馈后，闭环增益可能降低到10，但其增益受温度、元件参数变化的影响会大大减小。
    - 扩展带宽：负反馈可以扩展放大电路的频率响应范围。根据反馈深度公式，增益带宽积保持不变，但闭环增益降低，因此带宽会相应增加。例如，一个运放的增益带宽积为1MHz，开环增益为1000，其带宽为1kHz；引入负反馈使闭环增益为10后，带宽会扩展到100kHz。
    - 4.电路分析方法
    - 掌握反馈类型的判断方法
      - 短路输出法：判断反馈类型时，可以将放大电路的输出端短路（假设输出信号为零），观察反馈信号是否仍然存在。如果反馈信号仍然存在，则是串联反馈；如果反馈信号消失，则是并联反馈。
      - 负载开路法：将放大电路的负载开路（假设负载电流为零），观察反馈信号是否仍然存在。如果反馈信号仍然存在，则是电压反馈；如果反馈信号消失，则是电流反馈。
      - 5.案例学习与应用
      - 研究经典负反馈电路

        学习一些经典的负反馈电路设计案例，如运算放大器的反相放大器、同相放大器、差分放大器、积分器和微分器等。了解这些电路的设计原理、性能特点和应用场景。

        例如，反相放大器电路广泛应用于信号放大和反相处理，其闭环增益由反馈电阻和输入电阻决定。通过研究这些经典电路，可以掌握负反馈电路的设计方法和技巧。

        分析实际应用中的负反馈电路

        研究实际电子设备中的负反馈电路，如音频放大器、传感器信号调理电路、电源稳压电路等。了解这些电路是如何利用负反馈来实现特定功能的。

        例如，在音频放大器中，负反馈用于稳定增益、降低失真，提高音质；在传感器信号调理电路中，负反馈用于放大微弱信号，抑制噪声。

        6.集成运放电路与负反馈放大电路的关系

        集成运放是负反馈放大电路的核心元件

        集成运放本身是一种高性能的放大器件，通过引入负反馈，可以将其设计成各种功能的放大电路，如反相放大器、同相放大器、差分放大器等。

        例如，反相放大器电路中，运放的反相输入端通过反馈电阻与输出端相连，形成负反馈，从而稳定增益、扩展带宽、降低失真。

        负反馈优化了集成运放的性能

        集成运放的开环增益非常高，但稳定性差，输出信号容易

        7..实践操作

        搭建负反馈电路

        使用面包板和运放芯片搭建简单的负反馈放大电路，如反相放大器、同相放大器等。通过实际测量输入和输出信号，验证负反馈对增益、带宽、失真等性能的改善效果。

        使用仿真软件进行验证

        使用电路仿真软件（如Multisim、LTspice等）对负反馈电路进行仿真。仿真可以帮助你在实际搭建电路之前，验证电路的设计是否合理，预测电路的性能指标。
  - 8..拓展学习
  - 阅读相关书籍和资料
    - 除了教材之外，还可以阅读一些经典的电子技术书籍，如《模拟电子技术基础》（童诗白著）等。这些书籍对运放电路的原理、设计和应用有更深入的讲解。同时，还可以查阅一些运放芯片的数据手册，了解不同型号运放的性能特点和应用实例。
  - 关注实际应用案例
    - 运放电路在通信、测量、控制等领域有广泛的应用。例如，在音频放大器中，运放用于信号放大和处理；在传感器信号调理电路中，
    - 深入研究反馈理论
      - 学习反馈理论的高级内容，如反馈环路的稳定性分析、伯德图（Bode Plot）的应用、环路增益的计算等。这些知识对于设计高性能、高稳定性的负反馈电路非常重要。
      - 例如，通过伯德图可以分析反馈环路的频率响应特性，判断电路是否会发生自激振荡。如果环路增益在相位裕度为0°时大于1，则电路可能会不稳定。
    - 关注新技术和应用
      - 负反馈电路在现代电子技术中不断演进，例如在高速信号处理、低功耗设计、无线通信等领域，负反馈电路的设计和应用有新的挑战和方法。关注这些领域的最新研究成果和技术应用，可以帮助你拓宽视野，提升技术水平。
      - 9.集成运放电路与负反馈放大电路的关系
      - 集成运放是负反馈放大电路的核心元件

        集成运放本身是一种高性能的放大器件，通过引入负反馈，可以将其设计成各种功能的放大电路，如反相放大器、同相放大器、差分放大器等。例如，在反相放大器电路中，运放的反相输入端通过反馈电阻与输出端相连，形成负反馈，从而稳定增益、扩展带宽、降低失真。
      - 负反馈优化了集成运放的性能

        集成运放的开环增益非常高，但稳定性差，输出信号容易饱和。通过引入负反馈，可以显著改善运放的性能，使其更适合实际应用。例如，负反馈可以稳定增益、扩展带宽、降低失真，并改变输入输出阻抗。
      - 现代电子技术中的广泛应用

        集成运放和负反馈技术已经成为现代电子技术的核心。它们广泛应用于信号处理、电源管理、通信系统、控制系统等领域，是现代电子设备不可或缺的组成部分。
