CLICK 直接使用以太帧发送数据

最新推荐文章于 2025-08-02 15:52:32 发布

原创最新推荐文章于 2025-08-02 15:52:32 发布 · 462 阅读

0 ·

CC 4.0 BY-SA版权

click 专栏收录该内容

7 篇文章

订阅专栏

本文介绍如何使用Click模块实现定制化的网络数据包发送与接收，包括构造特定格式的数据包、利用EtherEncap封装以太帧头及设定广播目标MAC地址等关键技术点。同时，文章还探讨了EthernetV2帧头结构及其协议类型字段的含义，提供了接收端Click配置示例。

click文件：

发送：

SendGet(INTERVAL 1)->out1 :: Queue(200) ->
EtherEncap(0X1110,38:f9:d3:2d:b4:64,FF:FF:FF:FF:FF:FF)->
ToDevice(en0);

SendGet是我改装TimeSource（click自带的element）得到的，它主要功能就是发送我固定的包头格式的包。

在wiki中可以看到很多名字里带source的基本都是发包的元素（以一定的速率等等）

使用EtherEncap封装以太帧的头，这里我设置的协议字段为 0x1110 (这个只要是标识我设置的包，这个数值可以根据自己的喜好设定，但是需要在一个范围，具体看下面的补充知识点) 目的mac我使用的是广播，也就是在通信范围内的网卡都能收到。

到这里其实已经可以用wireshark抓到包了

我们也可以写一个接受的click

接收：

在另一台机器上写一个click文件可以用来接收

使用 FromDevice（wlan0）来接收，接受之后可以进行一些输出。

补充知识点：

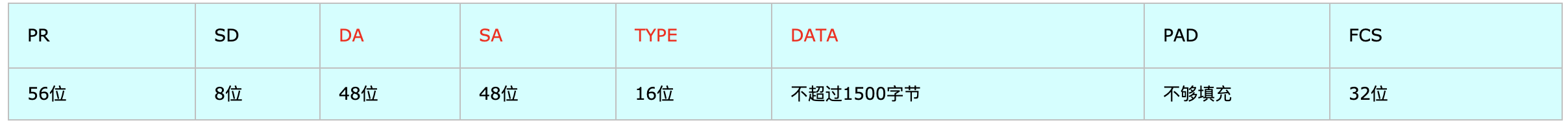

Ethernet V2帧头结构为 6bytes的源地址+6bytes的目标地址+2Bytes 的协议类型字段+数据。常见协议类型如下： 0800 IP 0806 ARP 0835 RARP 8137 Novell IPX 809b Apple Talk 如果协议类型字段取值为0000-05dc(十进制的0-1500)，则该帧就不是Ethernet V2(ARPA)类型了(PR,SD,PAD,FCS这几个数据段我们不用理它 ,它是由网卡自动产生的,我们要理的是DA,SA,TYPE,DATA四个段的内容.)
