IE面试-网络基础原理专题

网络基础原理专题

IP分片的原因以及控制字段

• 因为不同的链路类型对应的网络层MTU可能不一致,会导致发送方发出的最大尺寸数据包超出接收方的MTU;为了避免因超出MTU而导致的数据包无法接收处理,所以对数据包进行分片;

  • ①MTU概念

• IP包结构

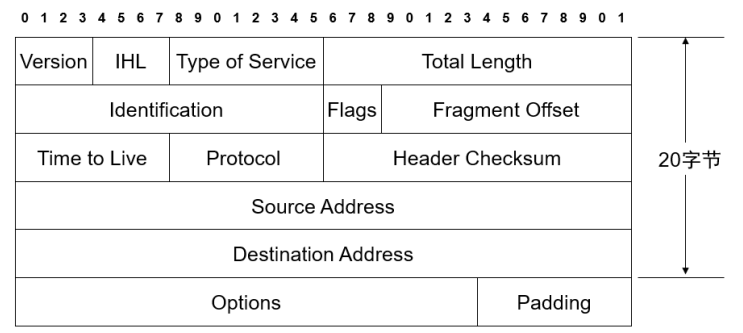

  IP头部封装格式

  • ID字段 Identification(标识符16bit)

    重组 网络ID--标识符 用于标识某个分片来自哪个数据包

    传输层数据段--网络层分片-->标识数据包属于哪个数据段

  • Flag字段标志3bit

    ①第一位 保留无意义

    ②中继两位 标识数据包是否禁止分片

    (0关闭 --允许)(1开启 超过MTU值 ->丢弃--探测沿途MTU可用)

    ③末位 标识是否为最后一个分片

    (0最后一个 -- 可以重组)(1后面还有)

  • Fragment offset(分片偏移13bit)

    • 重组 先后顺序

    • 分片偏移,描述分片在数据段中的位置

    • 只知道标识--不知道先后顺序--通过片偏移知道要偏移多少位
