今天给大家讲解红黑树，和AVL树一样，这章暂且不讲删除。后续有时间会为大家带来红黑树的删除操作。

每日一句: 生活原本沉闷，但跑起来就会有风。

💖1. 红黑树的概念

红黑树，是一种二叉搜索树，与AVL树不同的是，它在每个结点上增加一个存储位表示结点的颜色，可以是Red或Black。通过对任何一条从根到叶子的路径上各个结点着色方式的限制，红黑树确保没有一条路径会比其他路径长出俩倍，因而是接近平衡的。因此红黑树相比于AVL树，没有那么平衡。30层高度的AVL树换成红黑树可能会有60层，但查找30次和60次并没有什么区别。AVL树的平衡是付出了代价的，它旋转的次数更多了。而红黑树也是平衡的，它旋转的次数并没有AVL多。

💖2. 红黑树的性质

红黑树必须满足以下五点性质，有一条不满足，就不是红黑树了。
1.每个节点不是红色就是黑色
2.根节点是黑色的
3.红节点的孩子必须是黑色
4.每条路径黑色节点的数量相同
5.空节点都是黑色的
满足上面性质的红黑树，它的最长路径中节点的个数不会超过最短路径的2倍

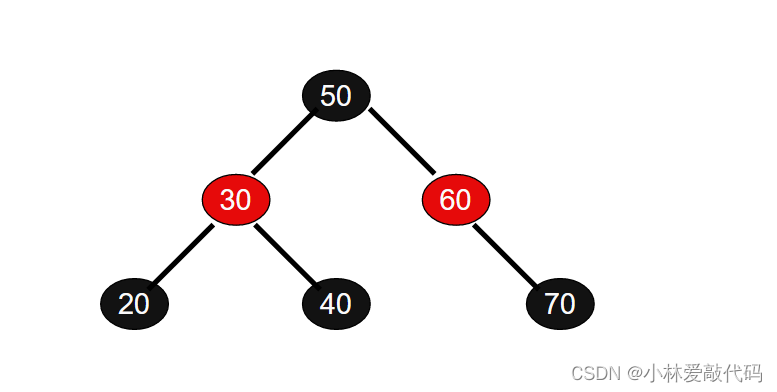

那我们先来观赏一颗红黑树
在这里插入图片描述
我们可以发现，
每个节点不是黑色就是红色，满足条件1
根节点 50 是黑色的，满足条件2
红色节点的孩子都是黑色，满足条件3
每条路径都有2个黑色节点，满足条件4
所有空节点的孩子都是黑色，不过是空节点，就不需要画出来了。
介绍完红黑树之后，接下来我们来实现一颗红黑树。

💖3. 红黑树的节点创建

首先，我们依旧采用三叉链，一个指针指向左孩子，一个指向右孩子，还有一个指向自己的父亲。再用一个枚举常量col 来记录节点的颜色，kv是存储的一对值。

代码：

enum Color
	{


		RED,
		BLACK
	};

	//红黑树节点
	template<class K,class V>
	struct RBTreeNode
	{


		RBTreeNode(const pair<K,V>& kv)
			: _left(nullptr)
			,_right(nullptr)
			,_parent(nullptr)
			,_col(RED)
			,_kv(kv){

   }
		RBTreeNode<K, V>* _left;
		RBTreeNode<K, V>* _right;
		RBTreeNode<K, V>* _parent;
		Color _col;
		pair<K, V> _kv;
	};

💖4.红黑树的定义

红黑树的定义很简单，我们存一个节点指针_root来代表整棵树的根。

//红黑树实现
	template<class K, class V>
	class RBTree
	{


		typedef RBTreeNode<K, V> Node;
	public:
		RBTree():_root(nullptr){

   }
	private:
		Node* _root;
	};

💖5.节点的插入

个人认为，红黑树的插入并没有AVL那么繁琐。AVL插入时需要考虑的情况太多，而红黑树并不需要考虑太多情况。

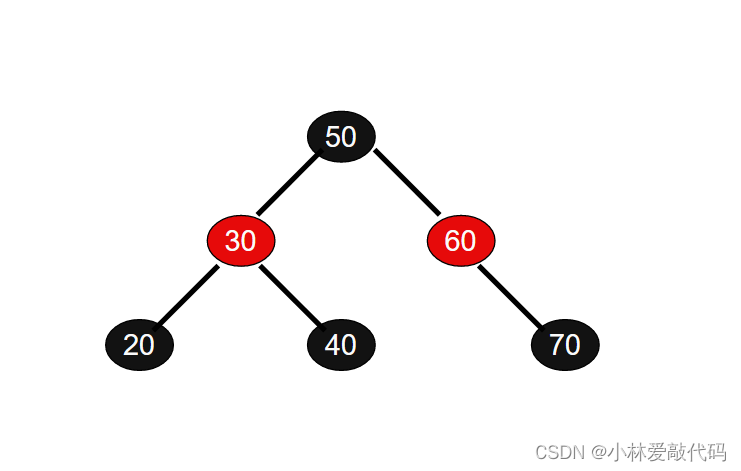

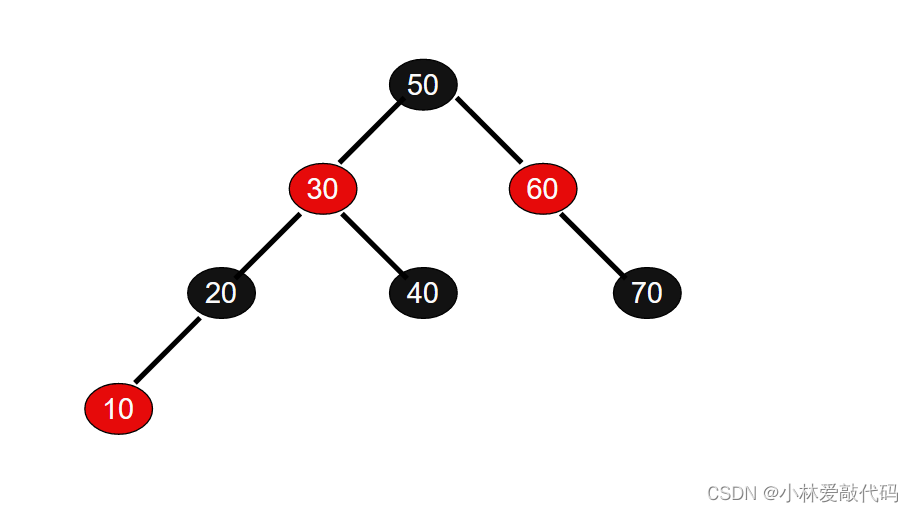

假设我们有一颗红黑树
在这里插入图片描述
那么接下来我们要插入一个10，那么10应该插入20的左边。那么我们让新插入的节点颜色固定为10。根节点颜色固定为黑。

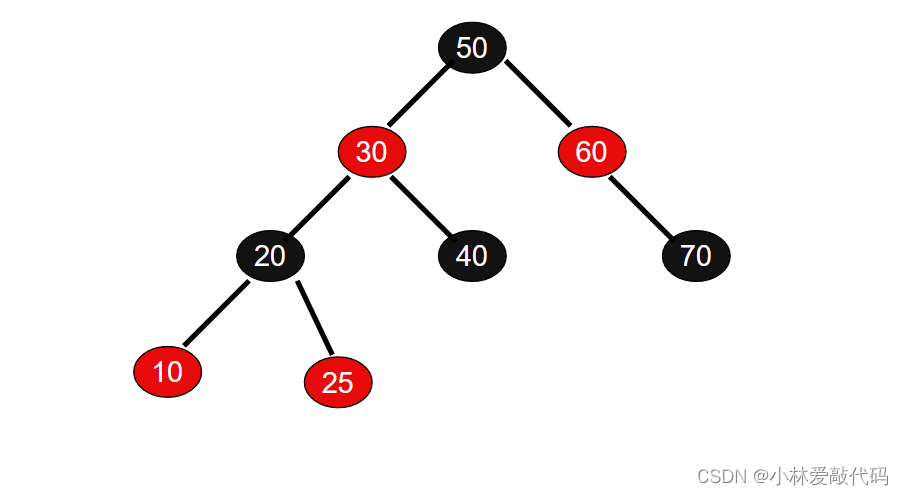

那么我们发现在插入10之后，这颗红黑树是还是正常的，满足了5条性质。此时我们在插入1个25。
在这里插入图片描述
我们发现插入25之后，这棵树还是正常的。所以我们可以得出一个结论，如果插入节点的父亲是黑色，那么这是一颗正常的红黑树。

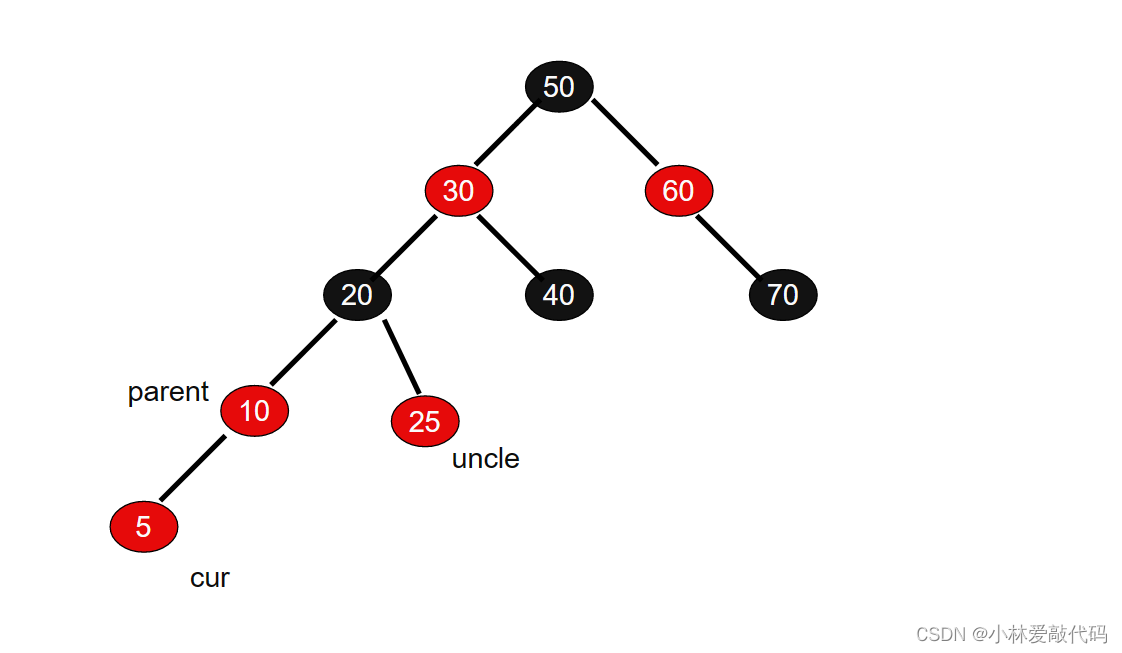

那么我们此时再插入一个5，它的父亲节点就是10，也就是红色。
在这里插入图片描述

这种情况，这颗红黑树就不满足性质3了，因为红节点的孩子必须是黑节点。那么此时我们看它的叔叔，叔叔是25。
那么此时就会出现2种情况

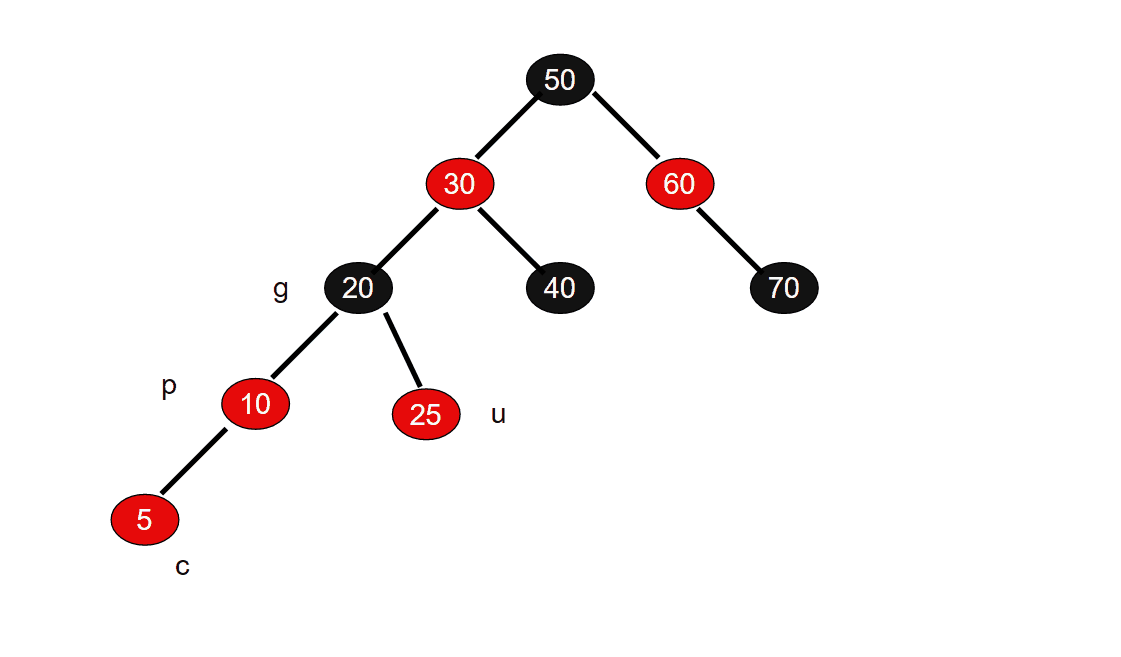

情况1.叔叔存在且为红色
这种情况我们只需要把父亲和叔叔变成黑色，然后把祖父变红，再把cru给祖父，循环操作直到父亲为空即可。
在这里插入图片描述
这种操作会把我们的根节点变成红色，所以我们在最后的时候强制把根节点变成黑色即可。

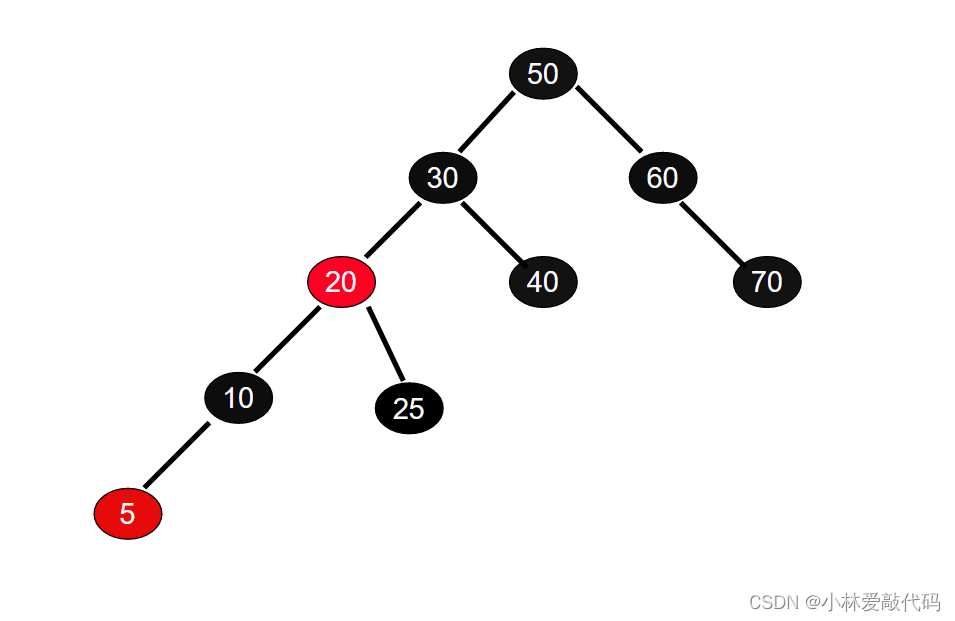

最后这颗红黑树就会变成这样

我们可以发现它依然满足上面的五个性质。

情况2.叔叔不存在或者叔叔为黑色

叔叔不存在或者叔叔为黑色的情况是一样的。
我们先来看叔叔不存在的情况。

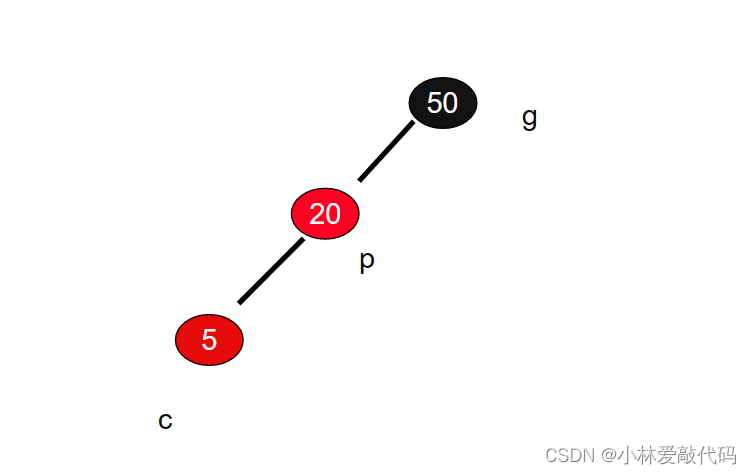

叔叔不存在
那么这颗红黑树是这样的
在这里插入图片描述
这种情况我们就要发生旋转了，因为叔叔不存在，就意味着这颗红黑树已经左边一边高了。所以我们来个右单旋即可。在右边就左单旋，具体的旋转细节可以看我上篇讲解AVL树的文章。

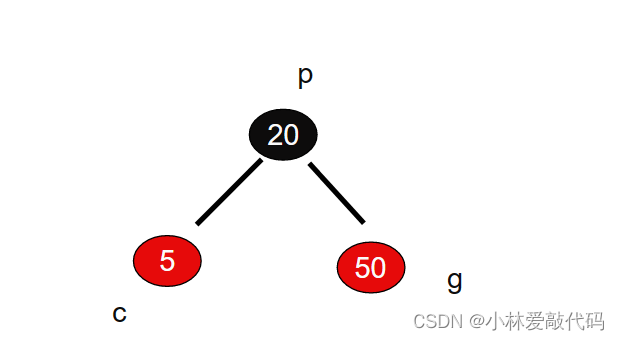

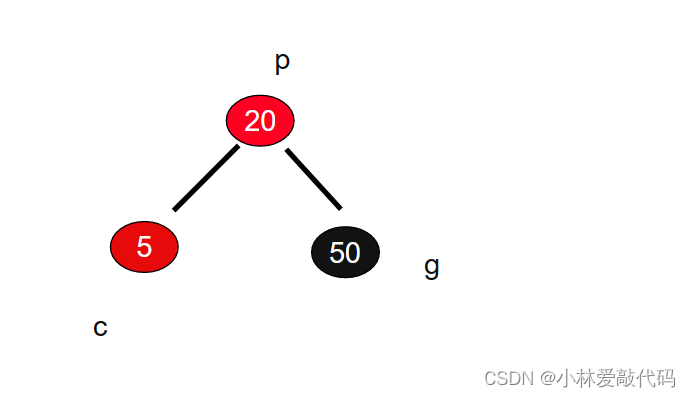

旋转完之后是这样的
在这里插入图片描述
这时候我们在把 c(新增节点) 和 g(祖父节点)变成红色，再把p(父亲节点)变为黑色。这颗红黑树就调整完毕了。

叔叔为黑的情况
叔叔为黑和叔叔不存在的情况是一样的。

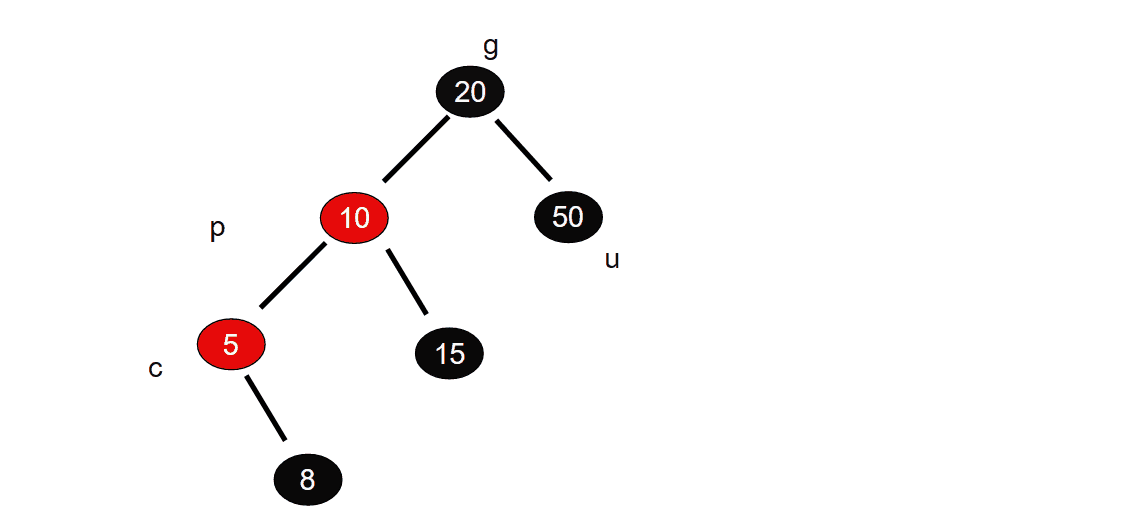

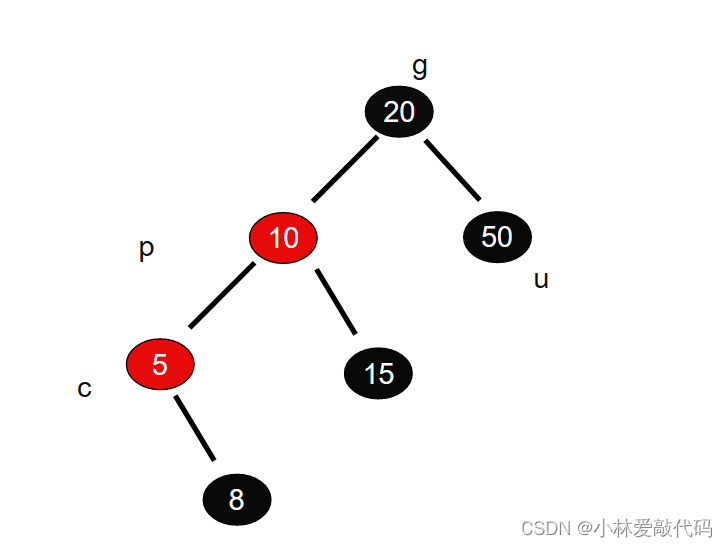

我们来看看叔叔为黑的情况。
在这里插入图片描述
这时候我们一样要发生旋转。
旋转动图：

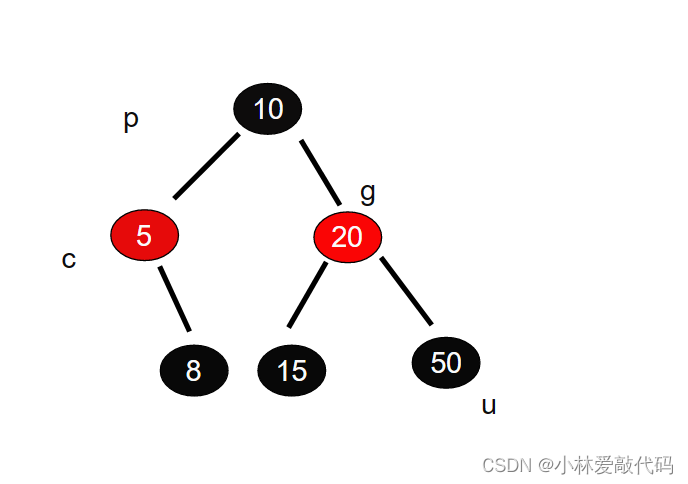

然后我们再把c和g变为红色，p变为黑色

这样我们的红黑树就调整完毕了。这是我们的parent在左边，uncle在右边的情况。反过来的逻辑也是一样的。

插入代码：

		bool insert(const pair<K,V> kv)
		{


			//第一次插入
			if (_root == nullptr)
			{


				_root = new Node(kv);
				_root->_col = BLACK;
				return true;
			}
			//先查找值的位置
			Node* cur = _root;
			Node* parent = nullptr;
			while (cur)
			{


				if (cur->_kv.first > kv.first)
				{


					parent = cur;
					cur = cur->_left;
				}
				else if (cur->_kv.first < kv.first)
				{


					parent = cur;
					cur = cur->_right;
				}
				else
					break;
			}
			//如果cur不为空说明有重复的值
			if (cur)
				return false;

			//创建新节点
			cur = new Node(kv);
			cur->_parent = parent;
			if (cur->_kv.first > parent->_kv.first)
				parent->_right = cur;
			else
				parent->_left = cur;

			cur->_col = RED;
			//有连续的红节点,需要调整
			while (parent && parent->_col == RED)
			{


				Node* grandparent = parent->_parent;//祖父节点
				//parent是左孩子的情况
				if (parent == grandparent->_left)
				{


					// 叔叔节点
					Node* uncle = grandparent->_right;
					//如果叔叔存在且为红
					if (uncle && uncle->_col == RED)
					{


						//父亲和叔叔变黑
						parent->_col = uncle->_col = BLACK
