opencv 中利用函数 findContours（）可以监测出物体的轮廓
drawContours（）可以画出物体的轮廓

findContours（）函数源码

void findContours(InputArray image, OutputArrayOfArrays contours,
	OutputArray hierarchy, int mode,
	int method, Point offset = Point());
image ，8位单通道图像。 非零像素被视为1。 零像素保持为0，因此图像被视为二值。
        可以使用compare、inRange、threshold、adaptiveThreshold、Canny和
        其他方法来从灰度或彩色图像创建二值图像。
contours 监测到的轮廓 原型 vector<vector<Point>> contours; 每个轮廓线存储为一个点的向量
hierarchy 可选输出向量 原型vector<Vec4i> hierarchy;
model 定义轮廓的检索模式  RETR_EXTERNAL 只监测最外围轮廓
                         RETR_LIST 检测所有轮廓

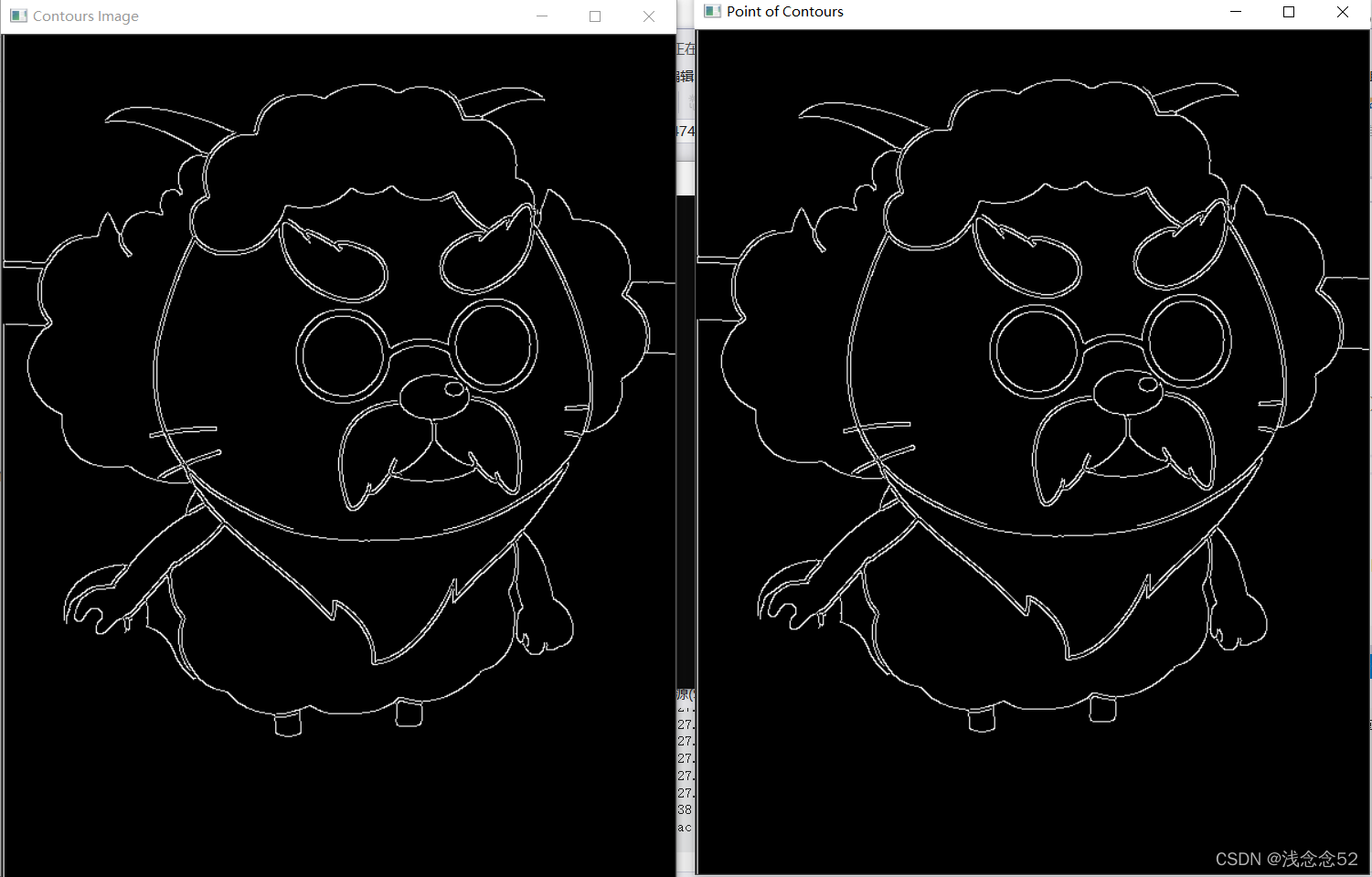

method 定义轮廓的近似方法  CHAIN_APPROX_NONE 保存物体所有连续的轮廓点到contours向量内

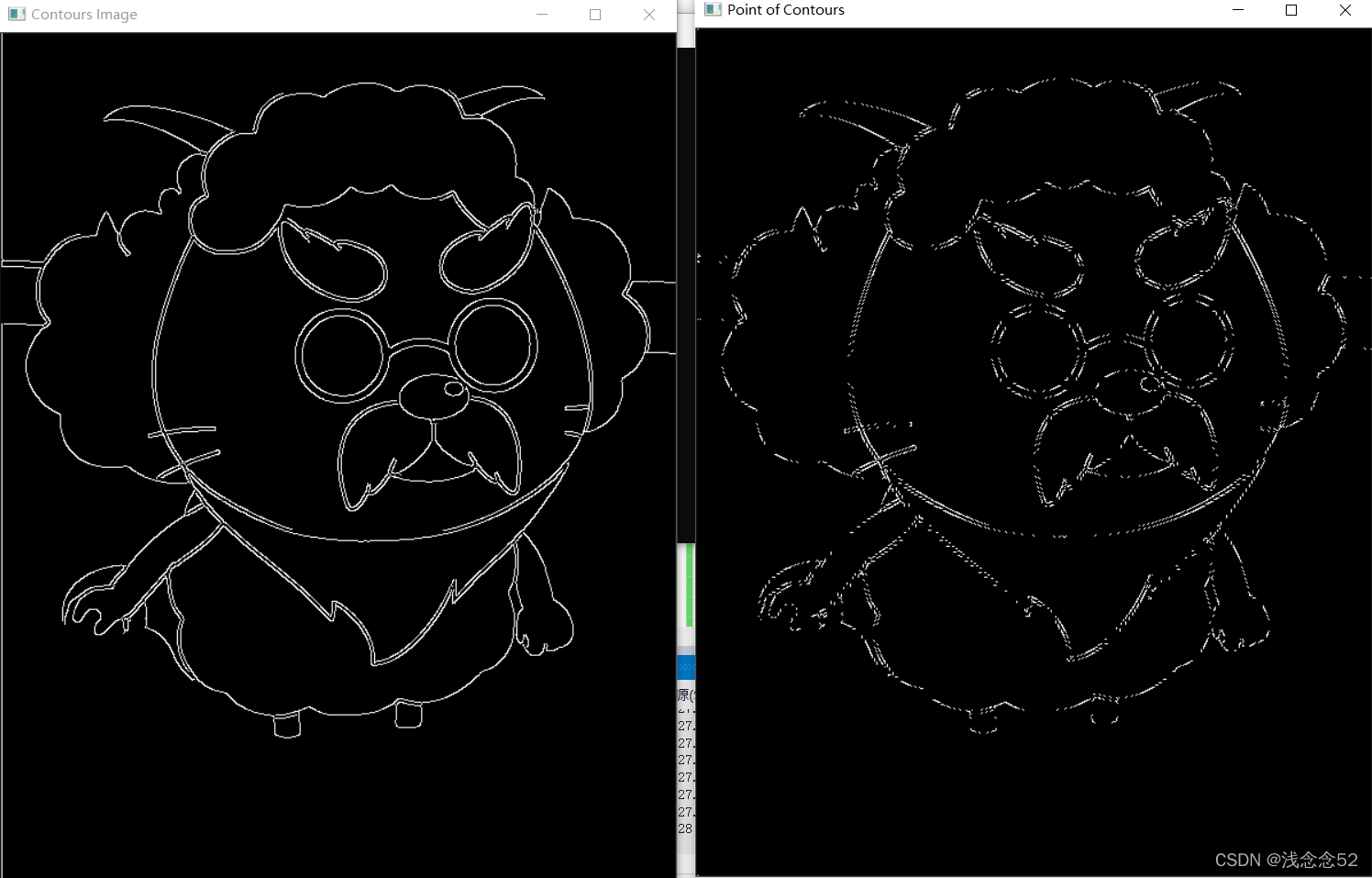

                          CHAIN_APPROX_SIMPLE 仅保存轮廓的拐点信息 拐点与拐点直接的信息不保留
point 偏移量

drawContours（）函数源码

	void drawContours(InputOutputArray image, InputArrayOfArrays contours,
		int contourIdx, const Scalar& color,
		int thickness = 1
