MATLAB 三维曲面

最新推荐文章于 2024-05-16 14:50:57 发布
原创 最新推荐文章于 2024-05-16 14:50:57 发布 · 1.5k 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#matlab

文章介绍了在MATLAB中如何生成平面网格数据，包括使用meshgrid函数以及矩阵运算的方法。接着详细阐述了如何利用mesh和surf函数绘制三维曲面，给出了不同参数和选项的使用示例。此外，提到了标准三维曲面函数如sphere、cylinder和peaks的用法，以及fmesh和fsurf函数在绘制函数定义的曲面上的应用。

1.平面网格数据的生成

        用矩阵X、Y分别存储每一个小矩形顶点的x坐标和y坐标，矩阵X、Y就是该矩形区域的xy平面网格坐标矩阵

在 matlab 中，产生平面区域内的网格坐标矩阵有两种方法

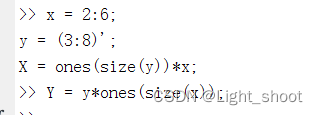

  1. 利用矩阵运算生成
  2. 利用meshgrid函数生成

示例1：

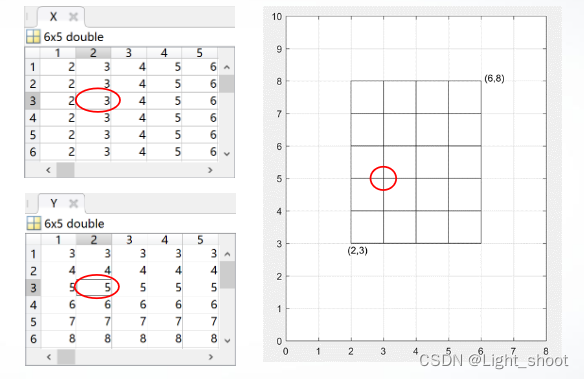

 X和Y相同位置上的元素如X（3，2）、Y（3，2）是区域的第三行第二列网格点的坐标（3，5）

[X,Y] = meshgrid(x,y);

其中，参数x，y为向量，存储网格点的坐标为X、Y为矩阵

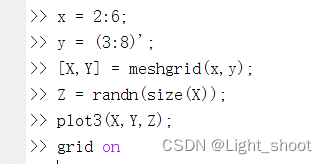

示例二：绘制空间曲线
