iOS底层探索--内存管理

1. 五大分区

在一个4G内存的移动设备中，内核区约占1GB。

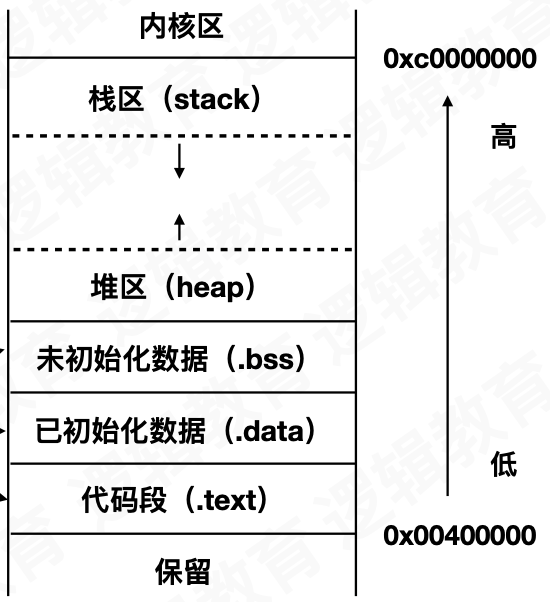

内存分区：代码段、数据段、BSS段，栈区，堆区。栈区地址一般为0x7开头，堆区地址一般为0x6开头。数据段一般0x1开头。

0x70000000对其进行转换，刚好为3GB

• 栈区：存储函数，方法，快速高效，
• 堆区：通过alloc分配的对象，block copy，灵活方便，数据适应面广泛，
• BSS段：未初始化的全局变量，静态变量，程序结束后有系统释放。
• 数据段：初始化的全局变量，静态变量，程序结束后有系统释放。
• 代码段：程序代码，加载到内存中

栈的内存是访问寄存器直接访问其内存空间，堆里的对象的访问是通过存在栈区的指针存储的地址，再找到堆区对应的地址。

全局变量和局部变量在内存中是否有区别？有什么区别？

• 存储位置不同，全局变量存在相应的全局存储区域。局部变量定义在局部的空间，存储在栈中

Block中是否可以直接修改全局变量

Block中可以修改全局变量。

全局静态变量的修改

在LGPerson中，定义一个全局变量personNum，并定义两个方法，对全局变量++，然后在ViewController调用打印，结果是什么样的？

static int personNum = 100;

NS_ASSUME_NONNULL_BEGIN

@interface LGPerson : NSObject

- (void)run;
+ (void)eat;
@end

#import "LGPerson.h"

@implementation LGPerson
- (void)run{
    personNum ++;
    NSLog(@"LGPerson内部:%@-%p--%d",self,&personNum,personNum);
}

+ (void)eat{
    personNum ++;
    NSLog(@"LGPerson内部:%@-%p--%d",self,&personNum,personNum);
}

- (NSString *)description{
    return @"";
}

@end

NSLog(@"vc:%p--%d",&personNum,personNum); // 100
personNum = 10000;
NSLog(@"vc:%p--%d",&personNum,personNum); // 10000
[[LGPerson new] run]; // 100 + 1 = 101
NSLog(@"vc:%p--%d",&personNum,personNum); // 10000
[LGPerson eat]; // 102
NSLog(@"vc:%p--%d",&personNum,personNum); // 10000
[[LGPerson alloc] cate_method];

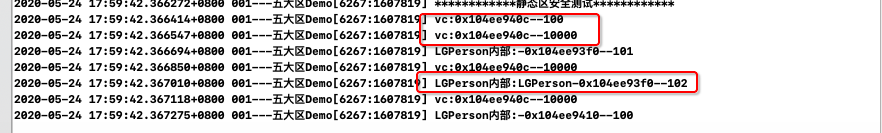

打印结果如下：

static修饰的静态变量，只针对文件有效。在vc中和LGPerson中的两个全局变量的地址不相同。

2. TaggedPointer

使用TaggedPointer存储小对象NSNumber、NSDate，优化内存管理。

首先，看下面的代码，能正常执行么？点击屏幕时会有什么问题？

- (void)taggedPointerDemo {

    self.queue = dispatch_queue_create("com.cooci.cn", DISPATCH_QUEUE_CONCURRENT);

    for (int i = 0; i<10000; i++) {
        dispatch_async(self.queue, ^{
            self.nameStr = [NSString stringWithFormat:@"cooci"];
             NSLog(@"%@",self.nameStr);
        });
    }
}

- (void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event{



    NSLog(@"来了");
    for (int i = 0; i<10000; i++) {
        dispatch_async(self.queue, ^{
            self.nameStr = [NSString stringWithFormat:@"和谐学习不急不躁"];
            NSLog(@"%@",self.nameStr);
        });
    }
}

通过测试，上述代码，能正常执行，当点击屏幕时，发生崩溃。那么为什么在点击屏幕是，会发生崩溃呢？

其实在多线程代码块中赋值，打印，是调用的setter和getter，当setter和getter加入多线程时，就会不安全。

在setter方法底层是retian newvalue，然后realase oldvalue。多加入多线程时，就会出现多次释放，造成野指针。

那么，为什么第一段能够正常执行呢？

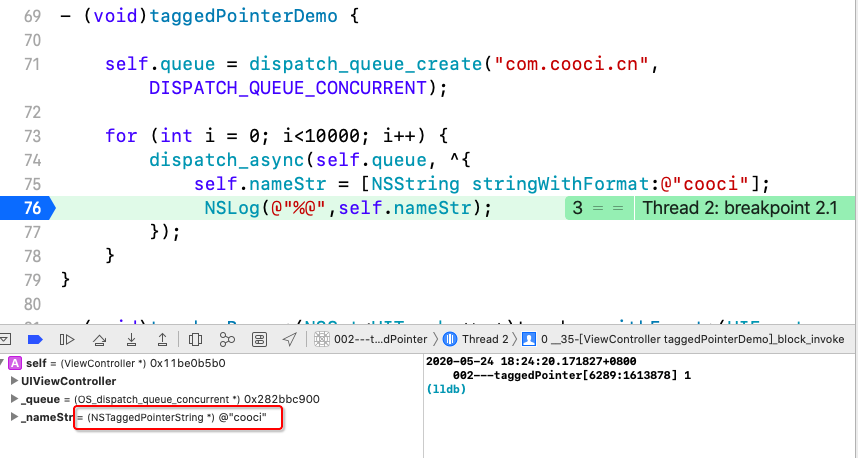

通过上面的断点调试，发现第一段代码中_nameStr的类型并不是NSString而是taggedPointer类型，而第二段中是NSString类型。

接下来看一下objc_release和objc_retain的源码：

void
objc_release(id obj)
{
    if (!obj) return;
    if (obj->isTaggedPointer()) return;
    return obj->release();
}

objc_retain(id obj)
{
    if (!obj) return obj;
    if (obj->isTaggedPointer()) return obj;
    return obj->retain();
}

在release时，先判断是否是isTaggedPointer，是，则直接返回，并没有真的进行release操作，而在retain时也是同样的操作，先判断isTaggedPointer，并没有进行retain，这也就解释了为什么第一段代码能正常执行，因为其底层并没有retain和release，即使搭配多线程，也不会出现多次释放的问题，也就不会出现野指针，也不会崩溃。

其实在read_images中的的initializeTaggedPointerObfuscator()中，会初始化一个objc_debug_taggedpointer_obfuscator，在构造TaggedPointer时，通过对这个值的^操作，进行编码和解码。

static void
initializeTaggedPointerObfuscator(void)
{
    if (sdkIsOlderThan(10_14, 12_0, 12_0, 5_0, 3_0) ||
        // Set the obfuscator to zero for apps linked against older SDKs,
        // in case they're relying on the tagged pointer representation.
        DisableTaggedPointerObfuscation) {
        objc_debug_taggedpointer_obfuscator = 0;
    } else {
        // Pull random data into the variable, then shift away all non-payload bits.
        arc4random_buf(&objc_debug_taggedpointer_obfuscator,
                       sizeof(objc_debug_taggedpointer_obfuscator));
        objc_debug_taggedpointer_obfuscator &= ~_OBJC_TAG_MASK;
    }
}

在initializeTaggedPointerObfuscator中，在iOS之前低版本时，objc_debug_taggedpointer_obfuscator = 0，之后的版本objc_debug_taggedpointer_obfuscator &= ~_OBJC_TAG_MASK

在构建TaggedPointer时，会进行编码，在获取TaggedPointer时，解码。

_objc_makeTaggedPointer(objc_tag_index_t tag, uintptr_t value)
{
    // PAYLOAD_LSHIFT and PAYLOAD_RSHIFT are the payload extraction shifts.
    // They are reversed here for payload insertion.

    // ASSERT(_objc_taggedPointersEnabled());
    if (tag <= OBJC_TAG_Last60BitPayload) {
        // ASSERT(((value << _OBJC_TAG_PAYLOAD_RSHIFT) >> _OBJC_TAG_PAYLOAD_LSHIFT) == value);
        uintptr_t result =
            (_OBJC_TAG_MASK |
             ((uintptr_t)tag << _OBJC_TAG_INDEX_SHIFT) |
             ((value << _OBJC_TAG_PAYLOAD_RSHIFT) >> _OBJC_TAG_PAYLOAD_LSHIFT));
        // ✅ 返回一个编码的值
        return _objc_encodeTaggedPointer(result);
    } else {
        // ASSERT(tag >= OBJC_TAG_First52BitPayload);
        // ASSERT(tag <= OBJC_TAG_Last52BitPayload);
        // ASSERT(((value << _OBJC_TAG_EXT_PAYLOAD_RSHIFT) >> _OBJC_TAG_EXT_PAYLOAD_LSHIFT) == value);
        uintptr_t result =
            (_OBJC_TAG_EXT_MASK |
             ((uintptr_t)(tag - OBJC_TAG_First52BitPayload) << _OBJC_TAG_EXT_INDEX_SHIFT) |
             ((value << _OBJC_TAG_EXT_PAYLOAD_RSHIFT) >> _OBJC_TAG_EXT_PAYLOAD_LSHIFT));
        return _objc_encodeTaggedPointer(result);
    }
}

_objc_getTaggedPointerTag(const void * _Nullable ptr)
{
    // ASSERT(_objc_isTaggedPointer(ptr));
    // ✅ 解码，然后进行一系列偏移运算，返回
    uintptr_t value = _objc_decodeTaggedPointer(ptr);
    uintptr_t basicTag = (value >> _OBJC_TAG_INDEX_SHIFT) & _OBJC_TAG_INDEX_MASK;
    uintptr_t extTag =   (value >> _OBJC_TAG_EXT_INDEX_SHIFT) & _OBJC_TAG_EXT_INDEX_MASK;
    if (basicTag == _OBJC_TAG_INDEX_MASK) {
        return (objc_tag_index_t)(extTag + OBJC_TAG_First52BitPayload);
    } else {
        return (objc_tag_index_t)basicTag;
    }
}

其实编码和解码的操作就是与上objc_debug_taggedpointer_obfuscator

_objc_encodeTaggedPointer(uintptr_t ptr)
{
    return (void *)(objc_debug_taggedpointer_obfuscator ^ ptr);
}

/**
 1000 0001
^0001 1000

 1001 1001
^0001 1000
 1000 0001
 */

static inline uintptr_t
_objc_decodeTaggedPointer(const void * _Nullable ptr)
{
    return (uintptr_t)ptr ^ objc_debug_taggedpointer_obfuscator;
}

我们可以调用解码方法，来打印一下具体的TaggedPointer：

    NSString *str1 = [NSString stringWithFormat:@"a"];
    NSString *str2 = [NSString stringWithFormat:@"b"];

    NSLog(@"%p-%@",str1,str1);
    NSLog(@"%p-%@",str2,str2);
    NSLog(@"0x%lx",_objc_decodeTaggedPointer_(str2));

    NSNumber *number1 = @1;
    NSNumber *number2 = @1;
    NSNumber *number3 = @2.0;
    NSNumber *number4 = @3.2;

    NSLog(@"%@-%p-%@ - 0x%lx",object_getClass(number1),number1,number1,_objc_decodeTaggedPointer_(number1));
    NSLog(@"0x%lx",_objc_decodeTaggedPointer_(number2));
    NSLog(@"0x%lx",_objc_decodeTaggedPointer_(number3));
    NSLog(@"0x%lx",_objc_decodeTaggedPointer_(number4));

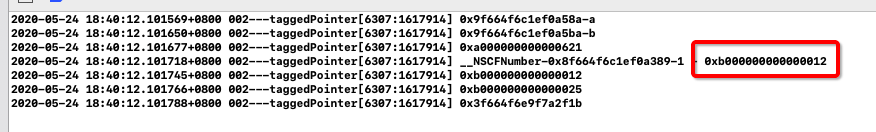

打印结果：

上图打印结果中，0xb000000000000012，b表示数字，1就是变量的值。

不同类型的标记：

{
    // 60-bit payloads
    OBJC_TAG_NSAtom            = 0,
    OBJC_TAG_1                 = 1,
    OBJC_TAG_NSString          = 2,
    OBJC_TAG_NSNumber          = 3,
    OBJC_TAG_NSIndexPath       = 4,
    OBJC_TAG_NSManagedObjectID = 5,
    OBJC_TAG_NSDate            = 6,

    // 60-bit reserved
    OBJC_TAG_RESERVED_7        = 7,

    // 52-bit payloads
    OBJC_TAG_Photos_1          = 8,
    OBJC_TAG_Photos_2          = 9,
    OBJC_TAG_Photos_3          = 10,
    OBJC_TAG_Photos_4          = 11,
    OBJC_TAG_XPC_1             = 12,
    OBJC_TAG_XPC_2             = 13,
    OBJC_TAG_XPC_3             = 14,
    OBJC_TAG_XPC_4             = 15,
    OBJC_TAG_NSColor           = 16,
    OBJC_TAG_UIColor           = 17,
    OBJC_TAG_CGColor           = 18,
    OBJC_TAG_NSIndexSet        = 19,

    OBJC_TAG_First60BitPayload = 0,
    OBJC_TAG_Last60BitPayload  = 6,
    OBJC_TAG_First52BitPayload = 8,
    OBJC_TAG_Last52BitPayload  = 263,

    OBJC_TAG_RESERVED_264      = 264
};

Tagged Pointer指针的值不再是地址了，而是真正的值。所以，实际上它不再 是一个对象了，它只是一个披着对象皮的普通变量而已。所以，它的内存并不存储 在堆中，也不需要malloc和free，也不用retain和release

在内存读取上有着3倍的效率，创建时比以前快106倍，一般一个变量的位数在8-10位时，系统默认会使用Tagged Pointer

3.NONPOINTER_ISA的优化

通过对NONPOINTER_ISA64个字节位置的存储，来内存管理。

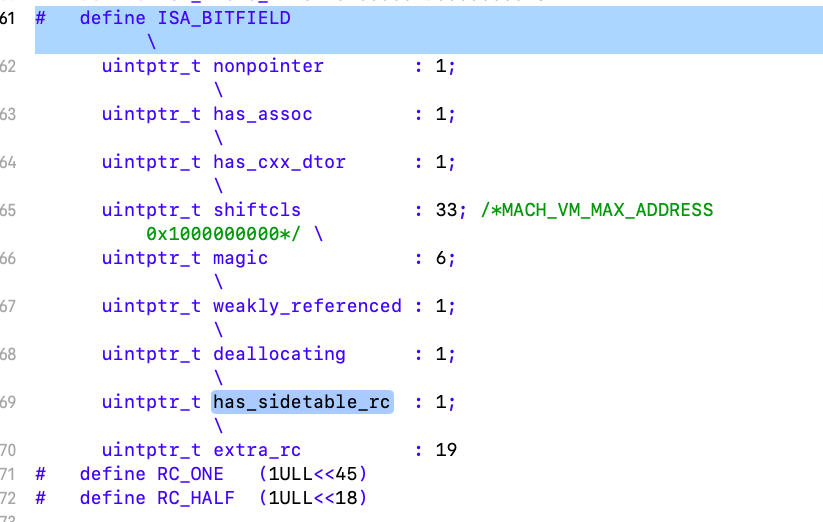

isa结构：

union isa_t {
    isa_t() { }
    isa_t(uintptr_t value) : bits(value) { }

    Class cls;
    uintptr_t bits;
#if defined(ISA_BITFIELD)
    struct {
        ISA_BITFIELD;  // defined in isa.h
    };
#endif
};

• nonpointer：表示是否对 isa 指针开启指针优化

  0：纯isa指针，1：不止是类对象地址，isa 中包含了类信息、对象的引用计数当对象引用技术大于 10 时，则需要借用该变量存储进位等

• has_assoc：关联对象标志位，0没有，1存在

• has_cxx_dtor：该对象是否有 C++ 或者 Objc 的析构器,如果有析构函数,则需要做析构逻辑, 如果没有,则可以更快的释放对象

• shiftcls：存储类指针的值。开启指针优化的情况下，在 arm64 架构中有 33 位用来存储类指针。

• magic ：用于调试器判断当前对象是真的对象还是没有初始化的空间

• weakly_referenced：标志对象是否被指向或者曾经指向一个 ARC 的弱变量，
  没有弱引用的对象可以更快释放

• deallocating：标志对象是否正在释放

• has_sidetable_rc：当对象引用技术大于 10 时，则需要借用该变量存储进位

• extra_rc：当表示该对象的引用计数值，实际上是引用计数值减 1， 例如，如果对象的引用计数为 10，那么 extra_rc 为 9。如果引用计数大于 10， 则需要使用到下面的 has_sidetable_rc。

3. retain & release & retainCount & dealloc分析

retain 和 release 分析

首先我们看一下retain的源码：

objc_retain(id obj)
{
    if (!obj) return obj;
    if (obj->isTaggedPointer()) return obj;
    return obj->retain();
}

从源码中可以看出，在retain时，先判断是否是isTaggedPointer，是则直接返回，不是，则开始retain。

最终进入到rootRetain方法中。

objc_object::rootRetain(bool tryRetain, bool handleOverflow)
{
    if (isTaggedPointer()) return (id)this;

    bool sideTableLocked = false;
    bool transcribeToSideTable = false;

    isa_t oldisa;
    isa_t newisa;

    // retain 引用计数处理
    //
    do {
        transcribeToSideTable =
