MOS管电路的工作原理

记录一下，方便以后翻阅~

学嵌入式还是要懂些电路知识的~

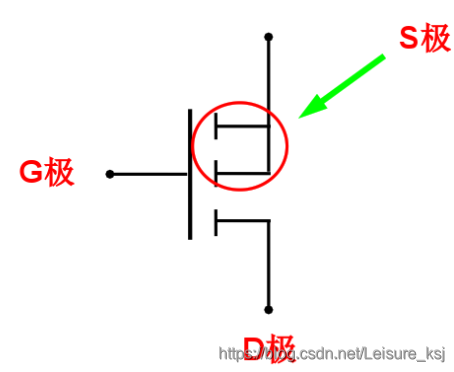

MOS管三个引脚的判定

G——栅极；
S——源极，两个线的；
D——漏极，单根线的。

MOS管P/N沟道判定

箭头指向G的是N沟道，反之是P沟道。

MOS管寄生二极管方向判定
N沟道——由S指向D；
P沟道——由D指向S。

MOS管作为开关时的电路连接方法

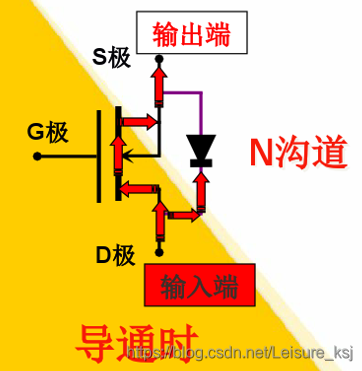

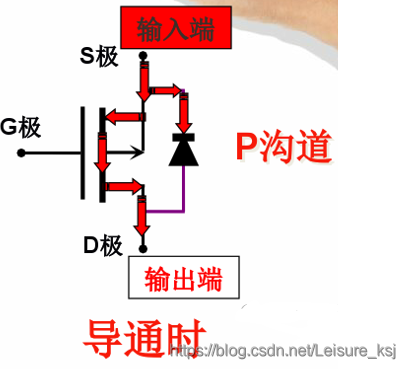

反接时：

导通截止判定方法
N沟道——Ug>Us时导通；Ug=Us时截止；
P沟道——Ug<Us时导通；Ug=Us时截止。

现学现用

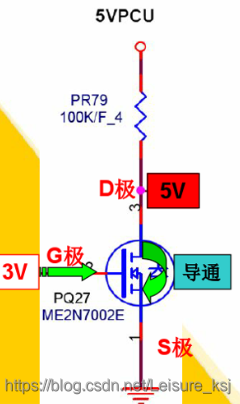

上图中为NMOS管作用信号切换的电路，截止条件Ug=Us，导通条件Ug>Us且要大于3~5V才能满足饱和导通条件，这里S极接地，则Ug=3V。
