CASS缩放功能的精确使用

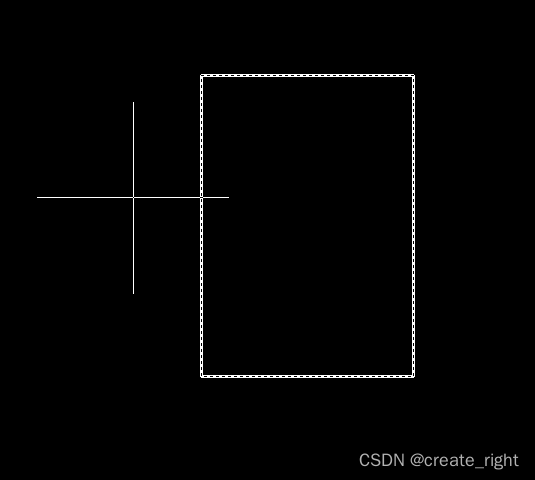

1、待缩放图形如下：

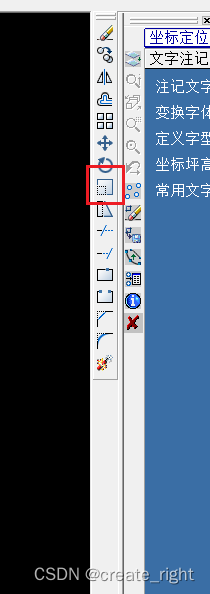

2、在右侧菜单栏找到【缩放】按钮，如下：

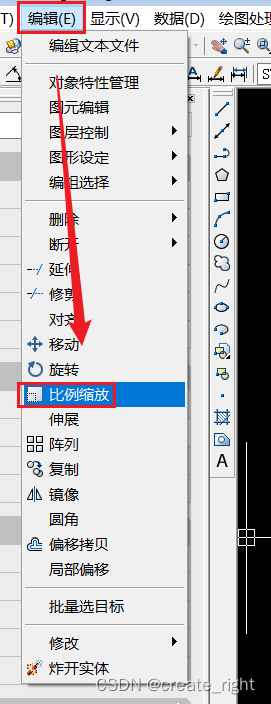

没有这个工具栏的，可以在【编辑】-【比例缩放】找到该工具，如下：

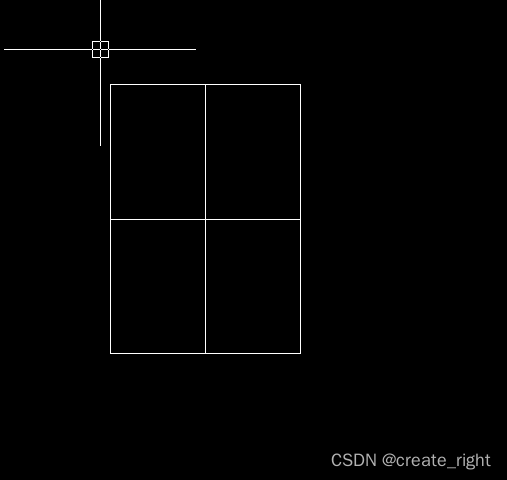

 3、绘制两条辅助线，分别取两侧边长的中间点连线，辅助线是为了方便找到图形的中心位置，如下：

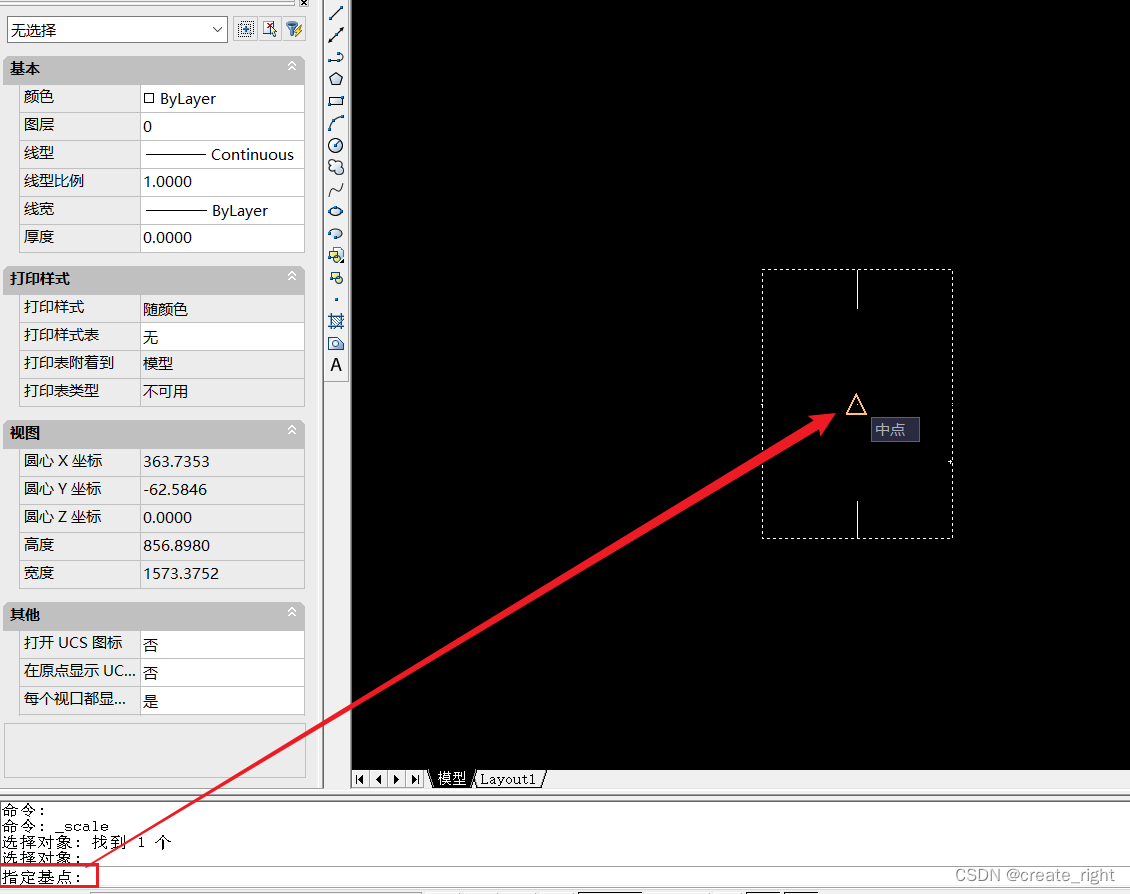

4、点击【缩放】工具，根据命令提示，选择对象，指定基点选择图形的中心点，如下：

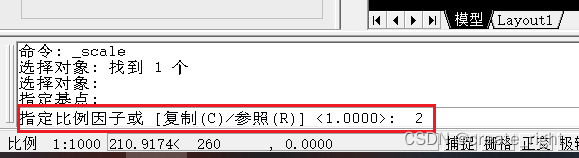

然后输入缩放比例，这里选择放大2倍，故输入2.

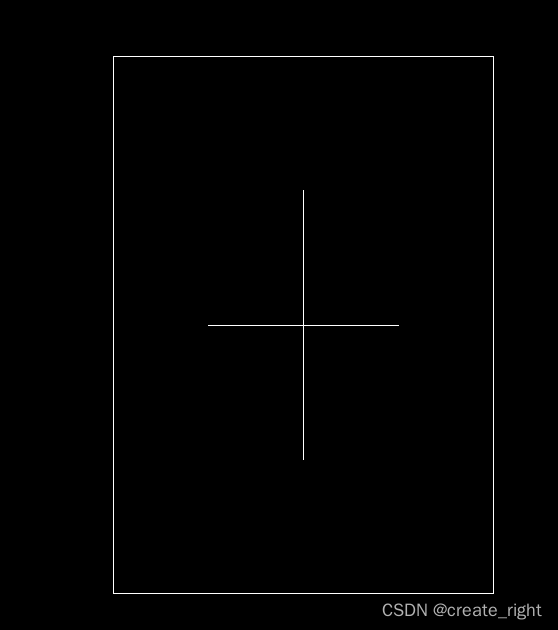

5、放大后结果如下：

 然后删除两条辅助线即可完成缩放。

二、参照缩放

当不知道已有线段的长度时，参照缩放可将图形缩放至指定长度。

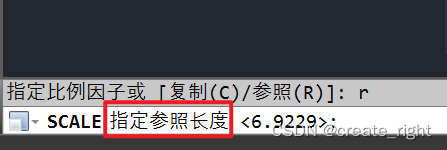

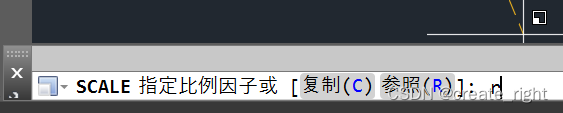

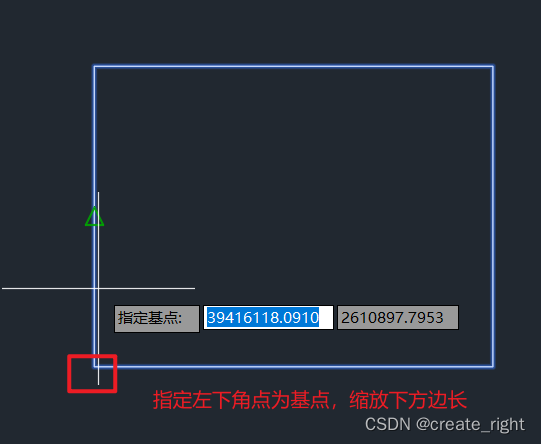

点击【缩放】按钮，拾取对象，空格键，选择基点，基点只能选择在待缩放的线段的某一端，然后输入【r】字母，选择选段两端点，测量线段实际长度，然后输入指定的长度，点击空格，即可完成绘制。

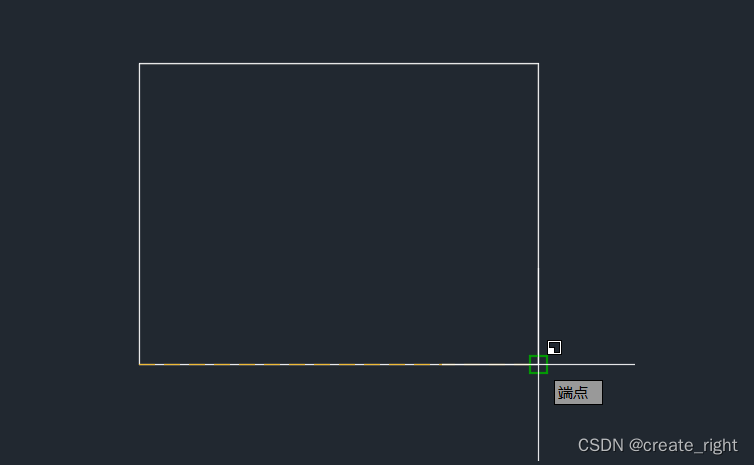

 量取下方边长两端点，得到实际长度。

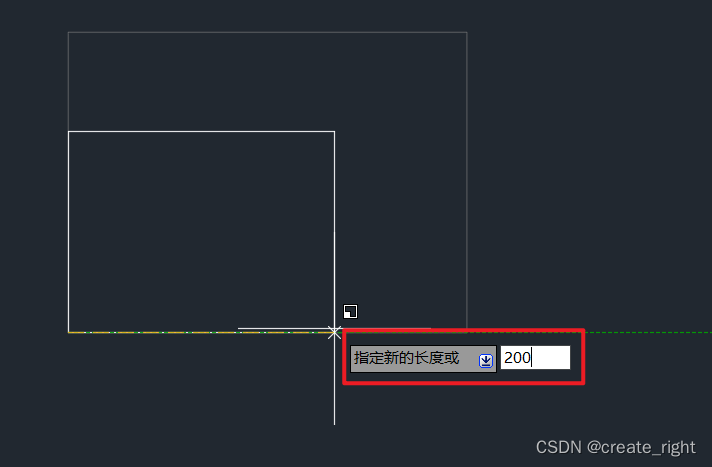

 输入要缩放至的尺寸，比如200，

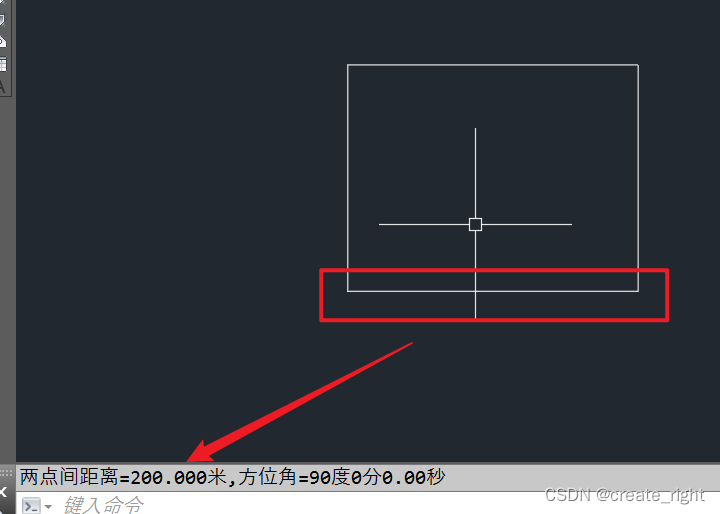

测量缩放后的距离，如下

 如上，得到指定尺寸的缩放图形。
