【系统分析师之路】原创章节结构化开发方法思维导图

原创章节结构化开发方法思维导图

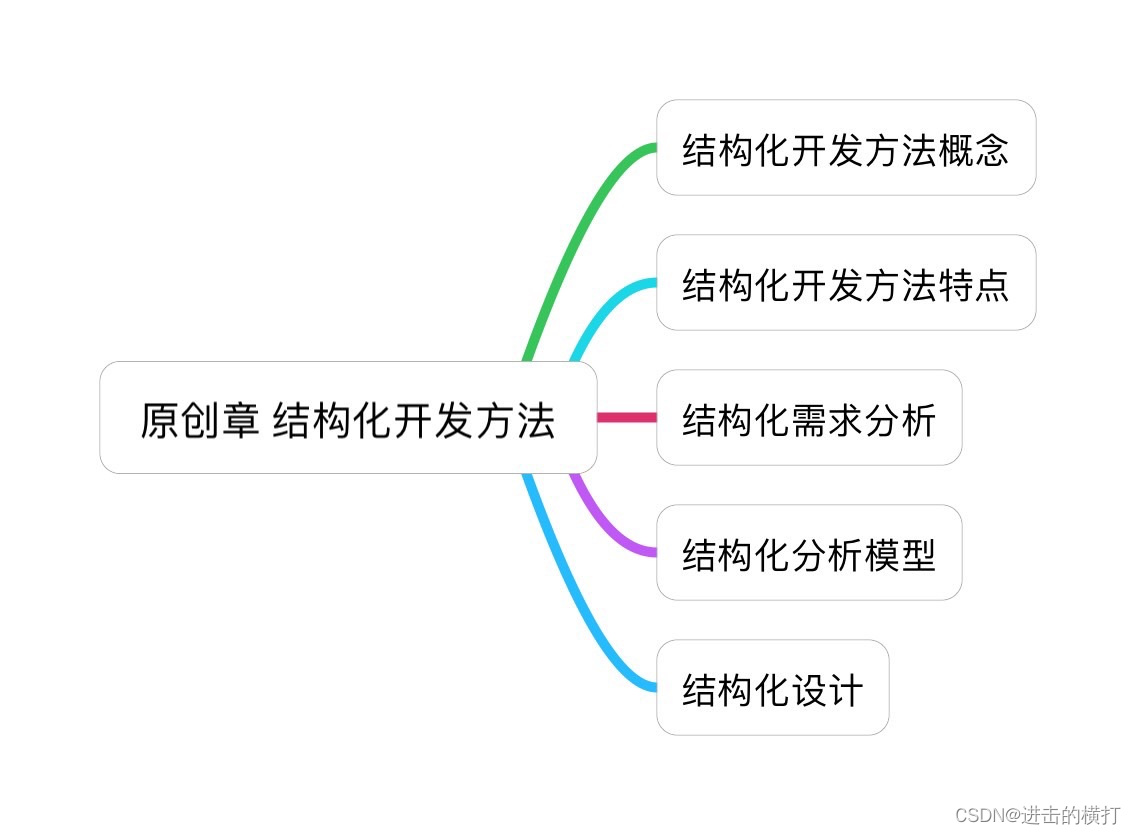

章节索引

结构化开发方法是比较成熟的开发方法。在索引章节，首先按照概念定义，结构化开发的特点，结构化需求分析，结构化设计组成。其中在结构化需求分析当中，分析模型中的数据流图算的上是重点中的重点了。除了数据流图，还介绍了数据字典和ER图。结构化开发方法中，结构化分析和设计是本篇文章的核心。
在这里插入图片描述

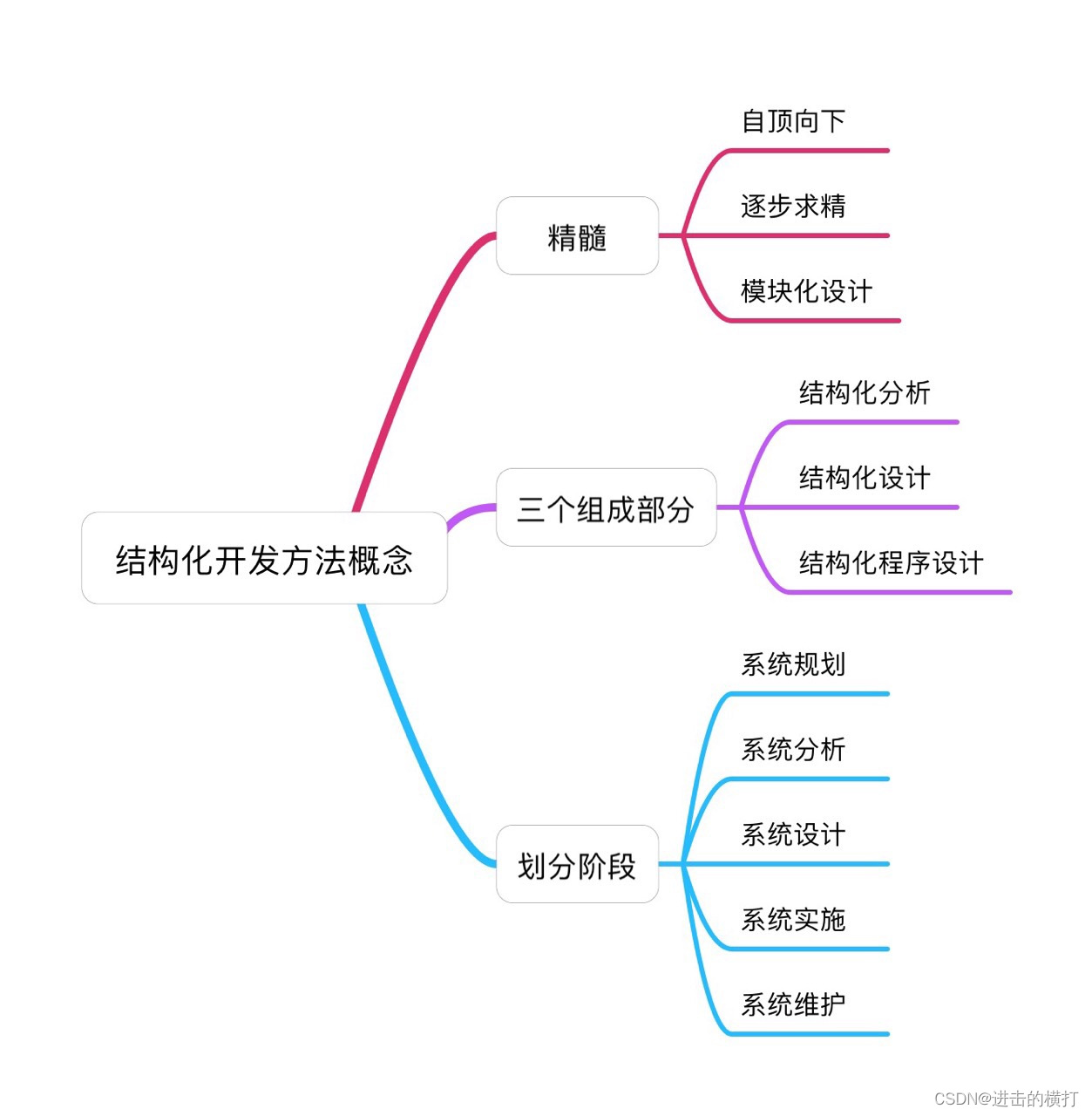

一. 结构化开发方法概念

结构化开发的基本概念中，结构化的精髓是什么，结构化开发的开发阶段如何划分，结构化的三个组成部分分别是什么。基本概念就是由这三个部分所组成。自顶向下逐步求精，模块化设计便是结构化开发方法的精髓之所在了。
刚刚在介绍章节索引时也简单说明过了，结构化开发方法分成了结构化需求分析，结构化设计与结构化程序设计；除了结构化程序设计没啥好说的之外，接下来的思维导图中我对需求分析与结构化设计来分类展开的，这样如果考论软件开发方法的论文，或许更加好准备吧。
在这里插入图片描述

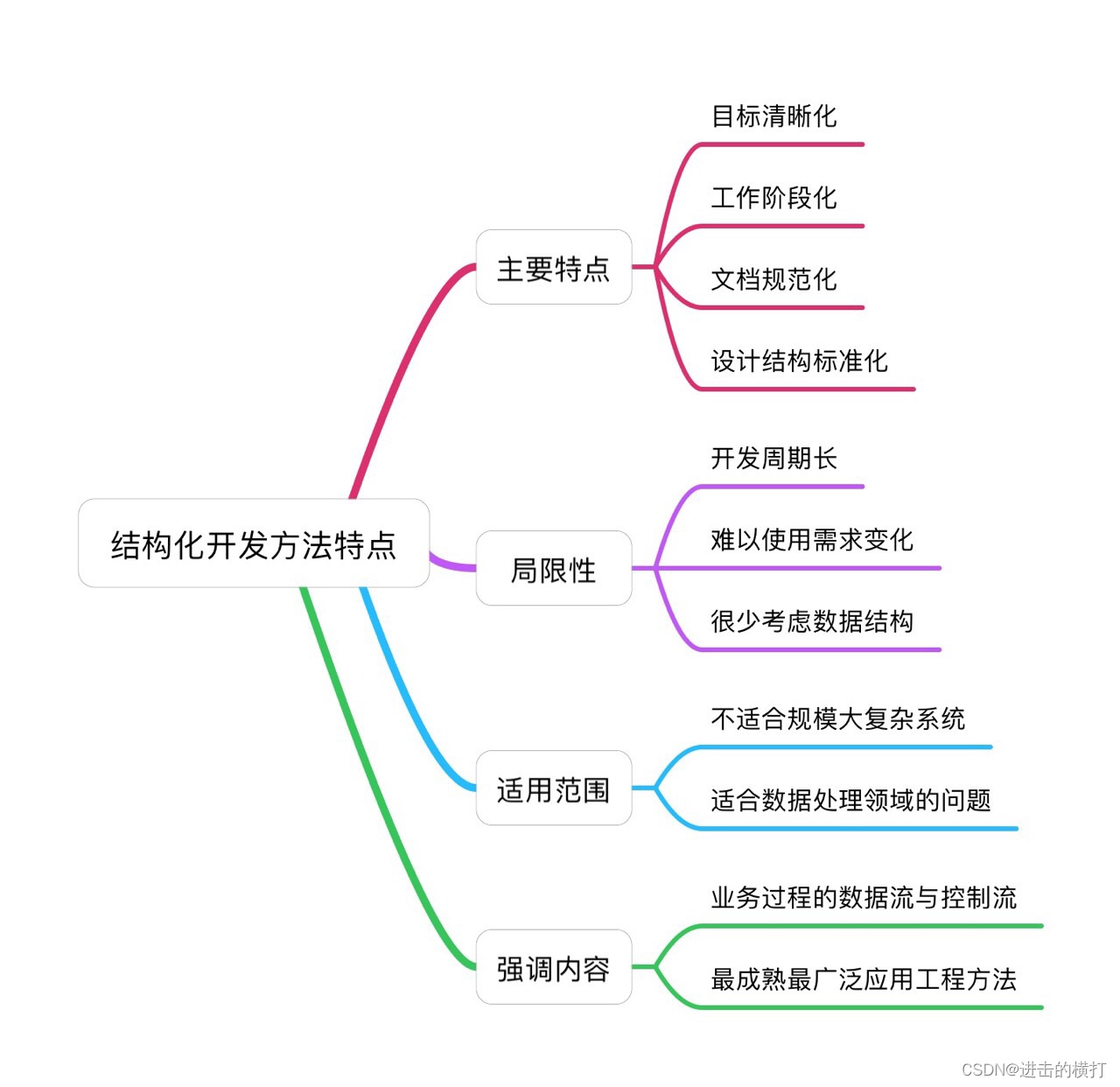

二. 结构化开发方法特征

介绍完概念，接下来在这里要说说结构化开发方法的主要特点。
1.结构化开发方法强调什么？
它强调的是业务过程的数据流和控制流。
2.哪些项目适合使用结构化开发方法呢？
如果是数据处理方面的问题适合，比如管道过滤器风格，而一些大型复杂的系统开发，结构化开发方法并非是首选，还有需求经常变化的项目也不适合采用结构化开发方法。
3.结构化开发方法有哪些局限性呢？
结构化开发方法不适合需求的变化，所以事宜采用瀑布模型来做结构化开发。因为结构化开发需要自顶向下逐步的分解，那么从这个角度来看，开发周期长是必然的了，数据流图描述的是数据流和控制流，所以结构化开发很少考虑到具体的数据结构。
4.那么结构化开发方法有哪四个特点呢？
这四个特点建议背诵出来。四个化。
目标清晰化，文档规范化，工作阶段化和设计结构标准化。
在这里插入图片描述

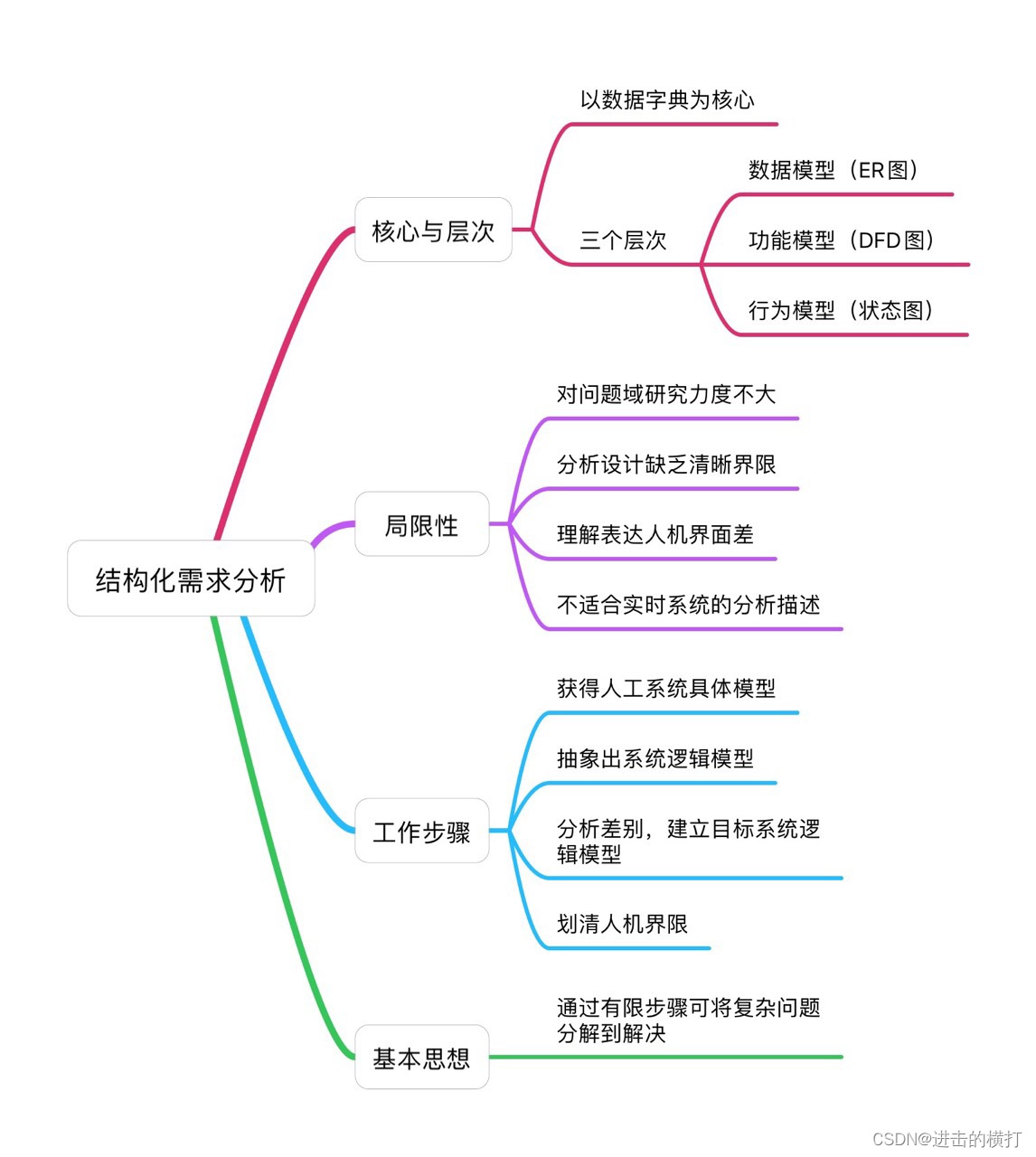

三. 结构化需求分析SA

结构化需求分析可以说是本原创章节的重点了。尤其是结构化需求分析所要用到的图。当然这里先说说的是结构化需求分析的概念。结构化需求分析是以数据字典为核心，它有三个层次分别是描述数据模型的ER图，描述功能模型的数据流图和描述行为的模型的状态图。他的基本步骤是将复杂的问题进行逐步的分解以方便解决，当然结构化需求分析你有他的缺点或者说是局限性，比如说人机界面表达能力差，分析设计缺乏明显的界限，对问题域研究力度不大，不太适合用来描述实时系统。
在这里插入图片描述
