计算机网络 —— 网络层 1.

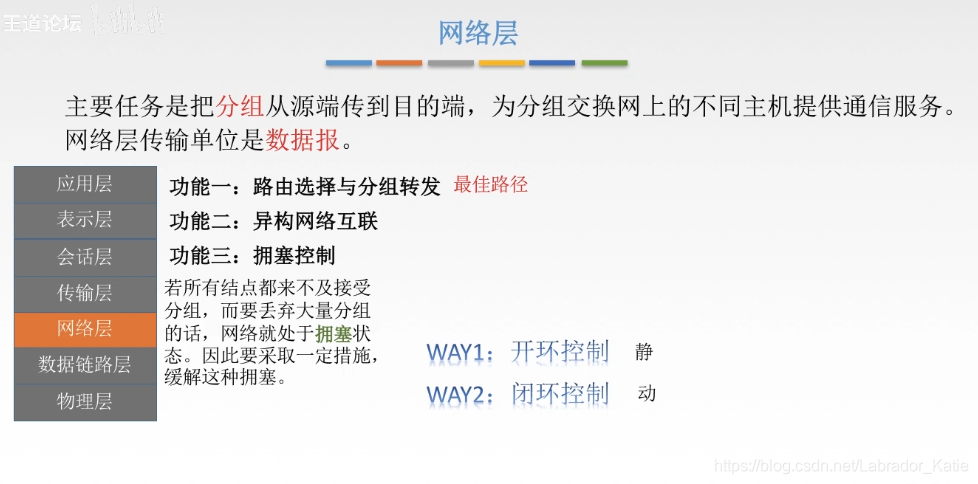

网络层功能概述




数据交换方式

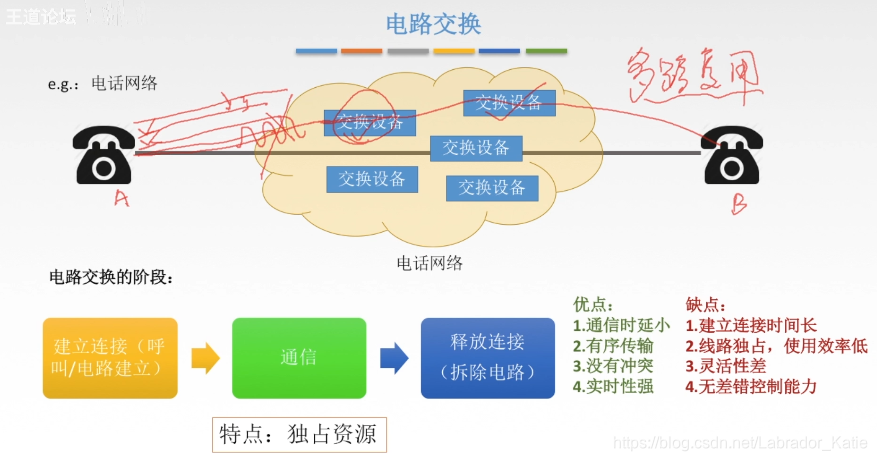

电路交换

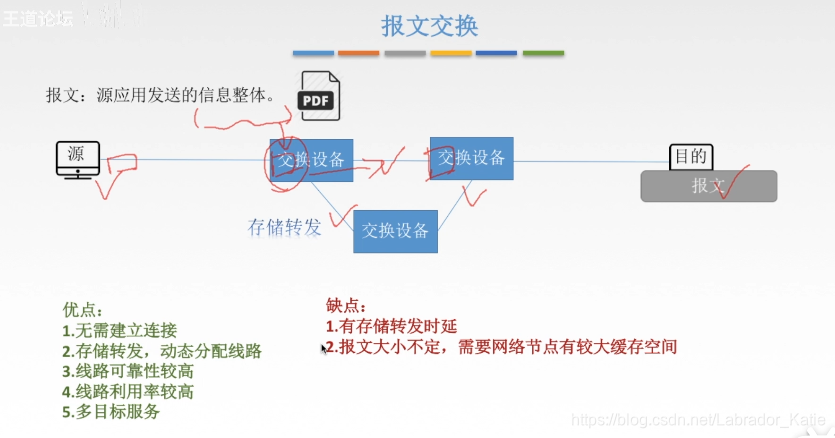

报文交换

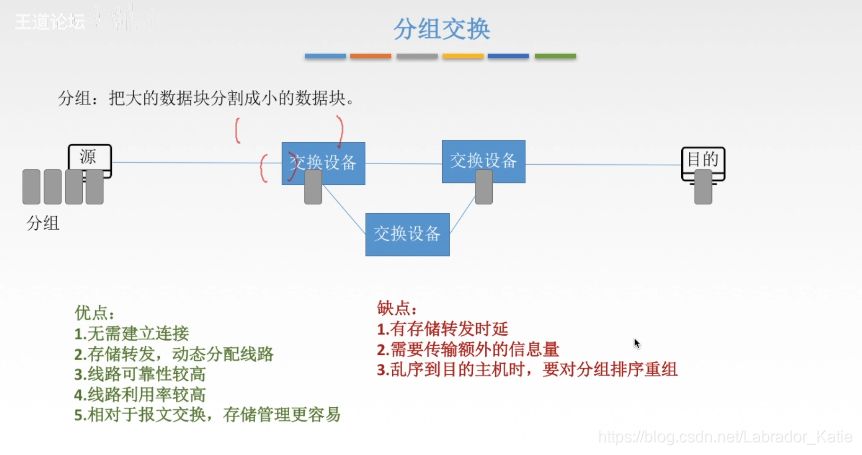

分组交换

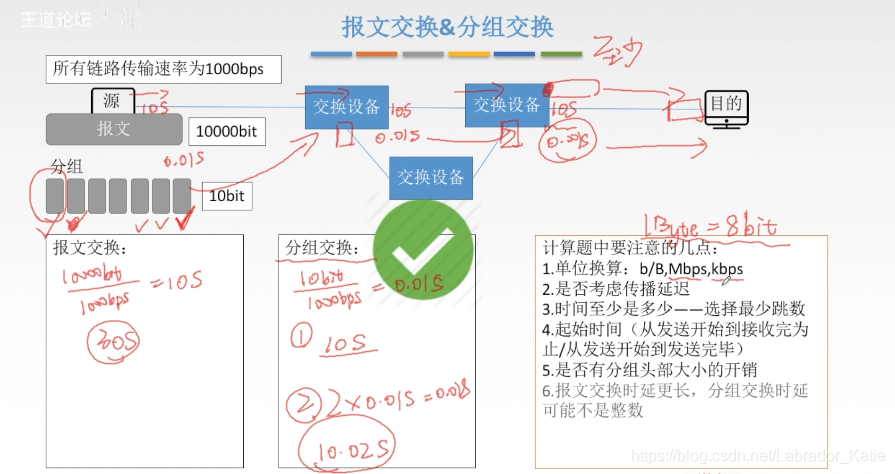

报文交换&分组交换

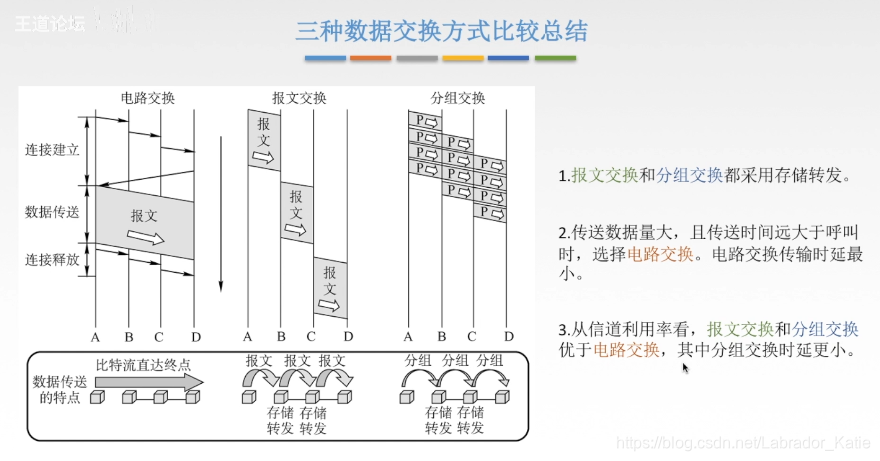

三种数据交换方式比较总结

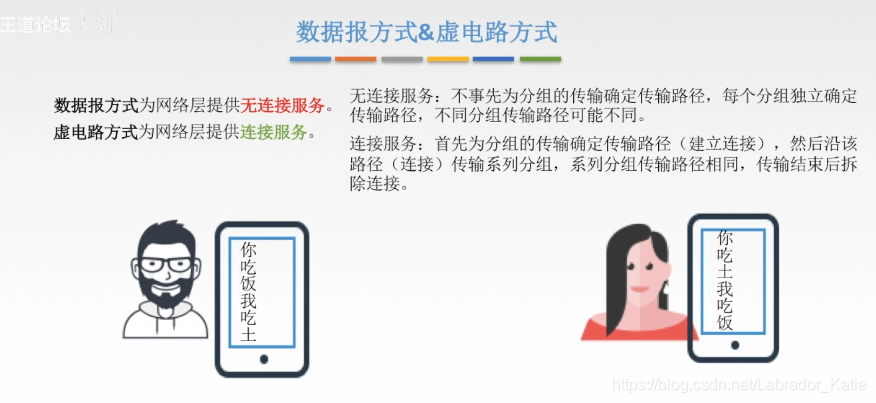

数据报方式&虚电路方式



几种传输单元名词辨析

应用层：报文
传输层：报文段
网络层：IP数据报，分组
数据链路层：帧
物理层：比特流

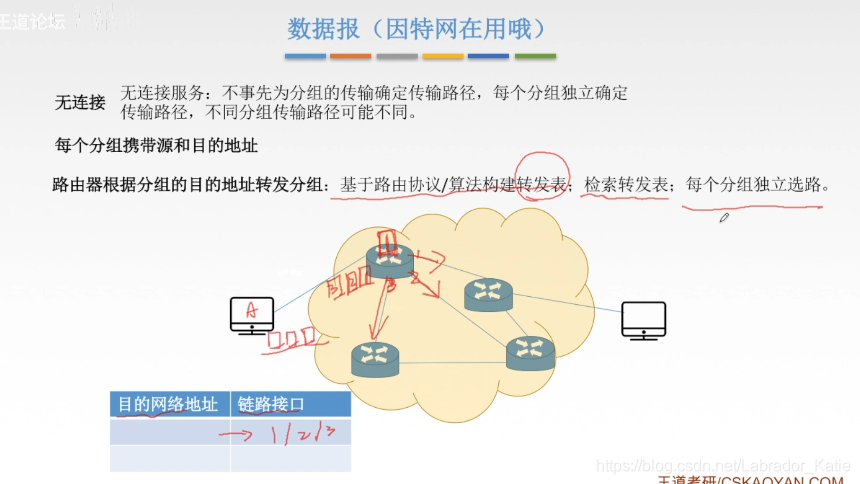

数据报（因特网在用）

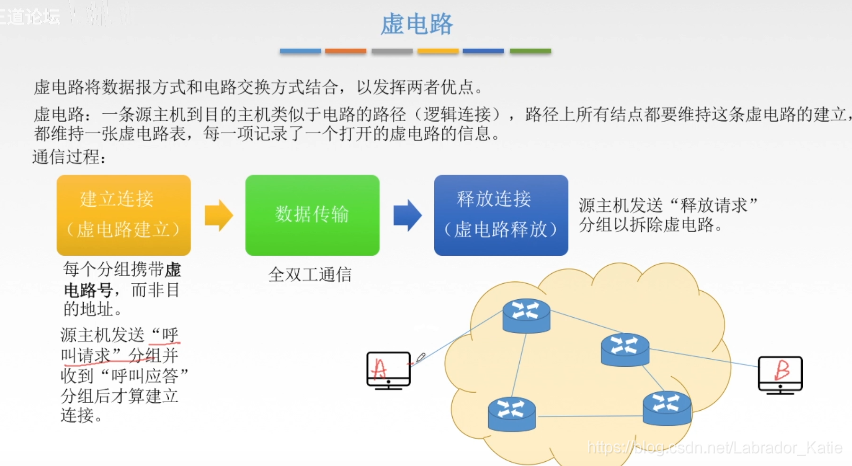

虚电路

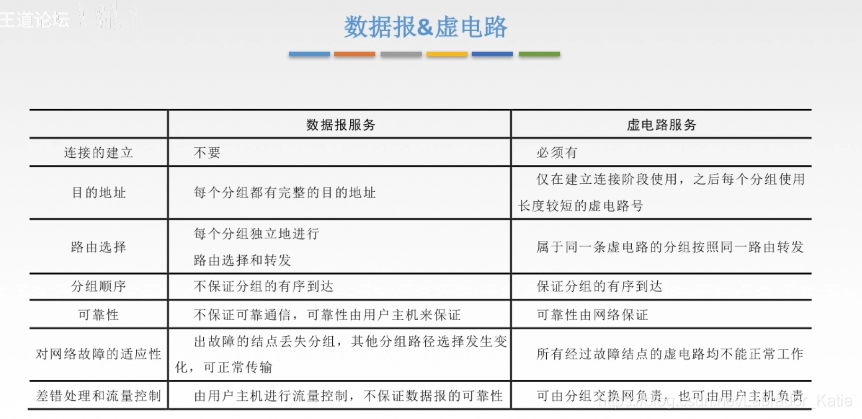

数据报&虚电路




路由算法与路由协议概述



路由算法的分类

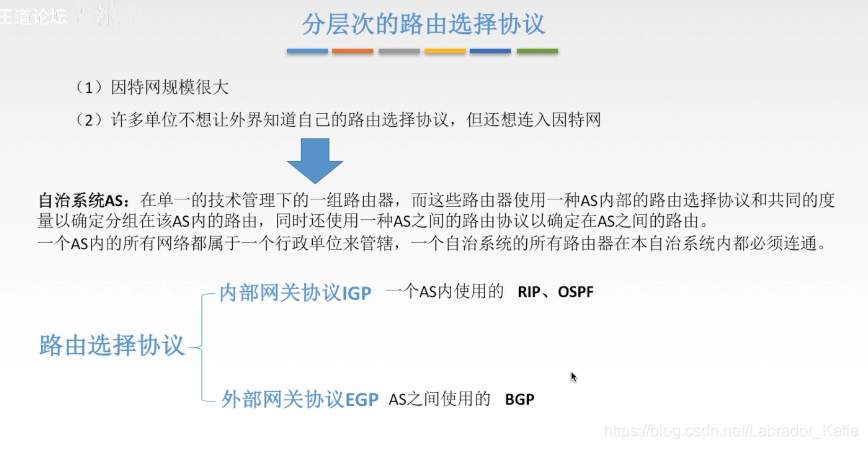

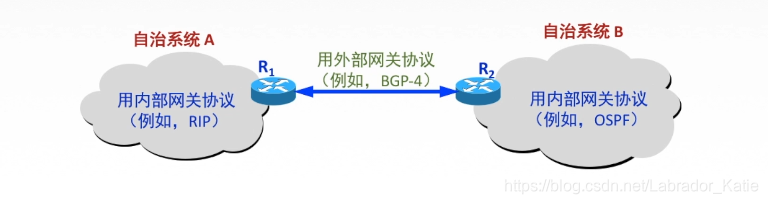

分层次的路由选择协议

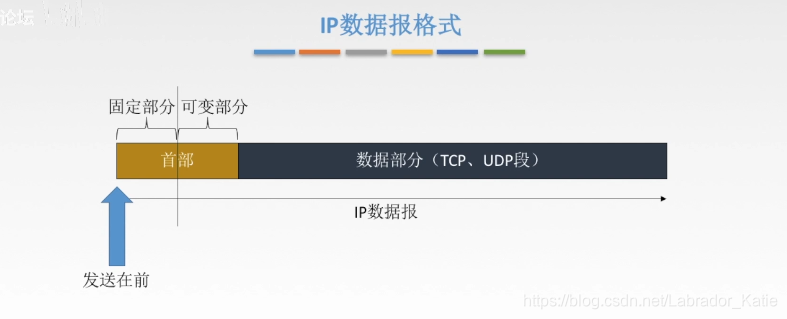

IP数据报格式

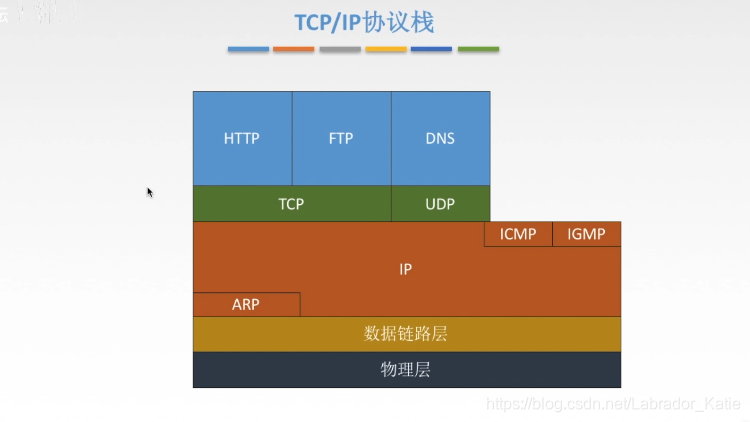

TCP/IP协议栈

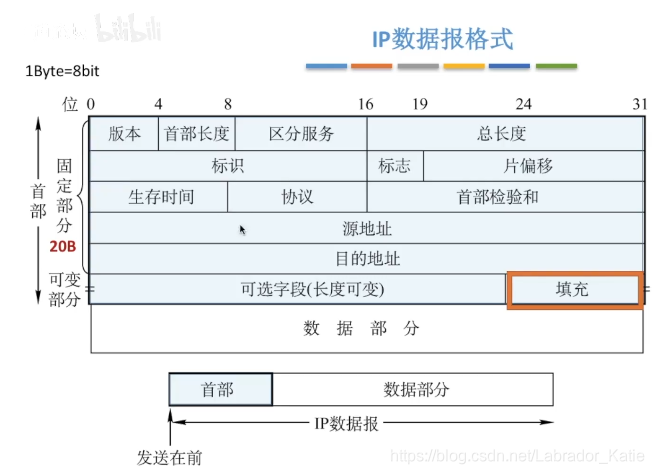

IP数据报格式

版本：IPv4 / IPv6？；
首部长度：单位是4B，最小为5；
区分服务：指示期望获得哪种类型的服务；
总长度：首部 + 数据，单位是1B；
生存时间（TTL）：IP分组的保质期。经过一个路由器 -1,变成 0则丢弃；
协议：数据部分的协议；
首部检验和：只检验首部；
源IP地址和目的IP地址：32位；
可选字段：0~40B，用来支持排错、测量以及安全等措施；
填充：全0，把首部补成4B的整数倍；
标识：同一数据报的分片使用同一标识；
标志：只有2位有意义 x _ _；
中间位DF（Don’t Fragment）：
        DF=1，禁止分片
        DF=0，允许分片
最低为MF（More Fragment）：
        MF=1，后面"还有分片"
        MF=0，代表最后一片 / 没分片
片偏移：指出较长分组分片后，某片在原分组中的相对位置。以8B为单位。（除了最后一个分片，每个分片长度一定是8B的整数倍）

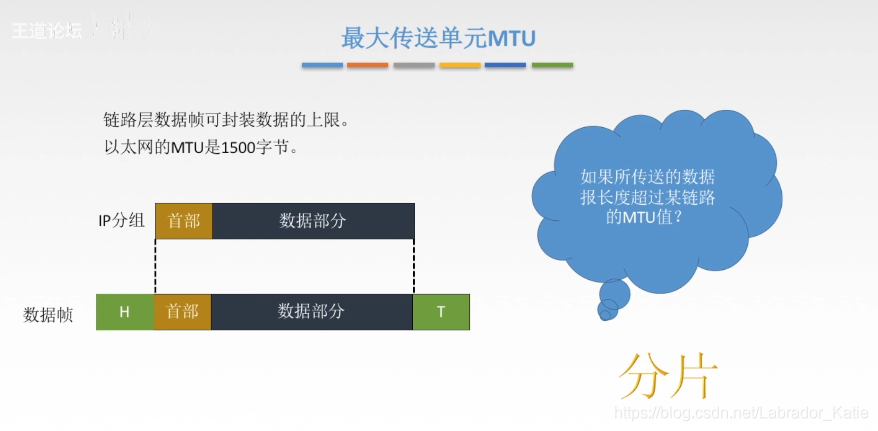

最大传送单元MTU

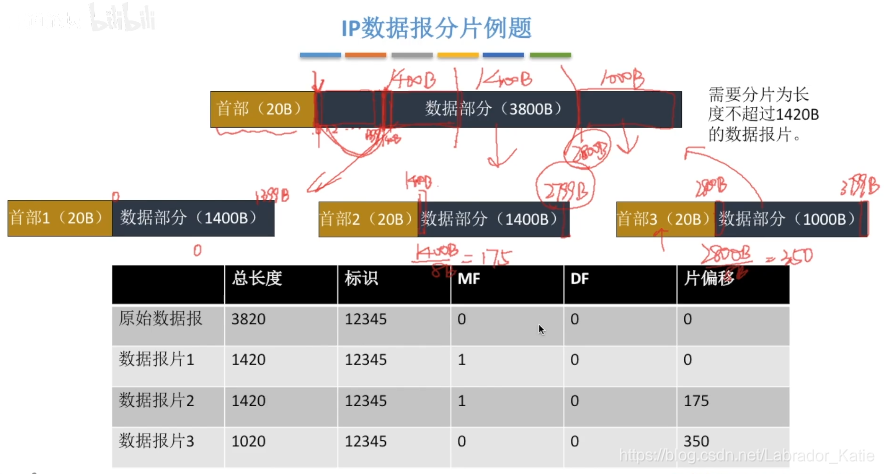

IP数据报分片例题




IPv4地址

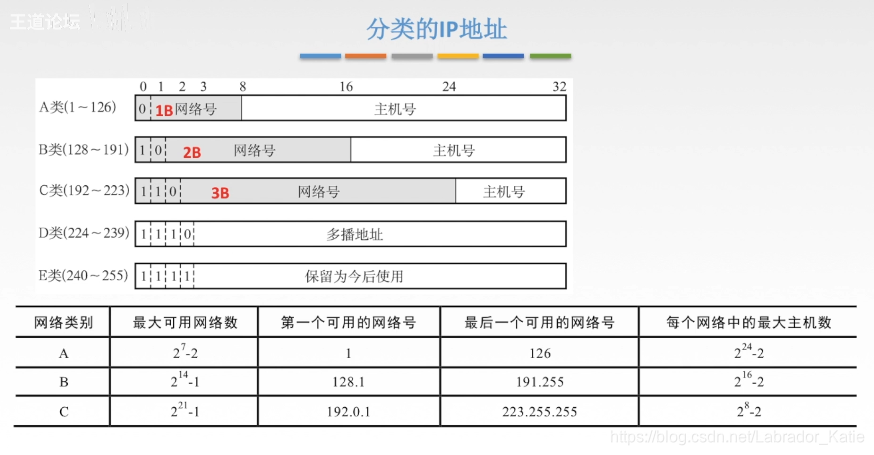

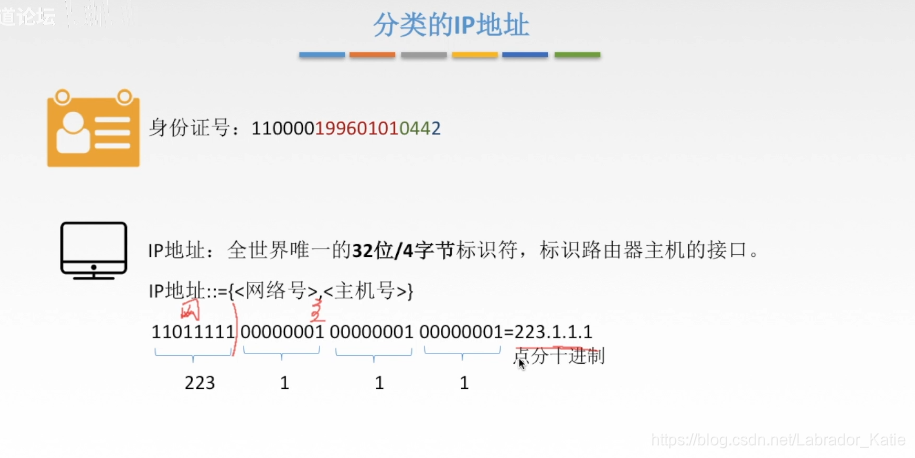

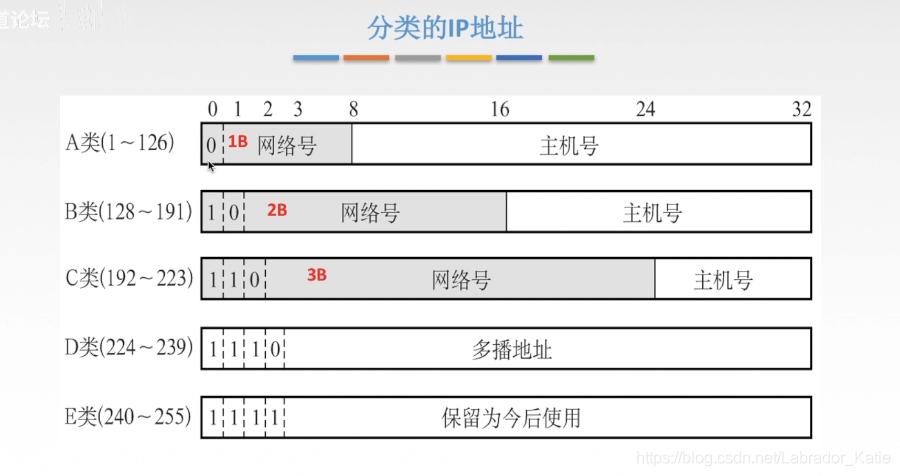

分类的IP地址

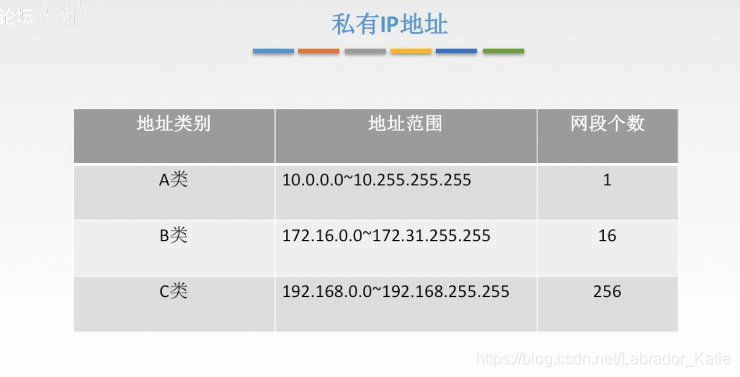

私有IP地址

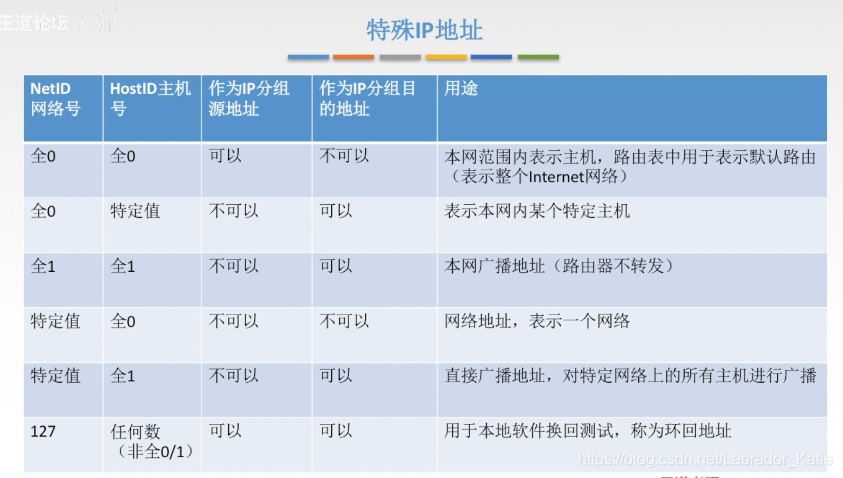

特殊IP地址

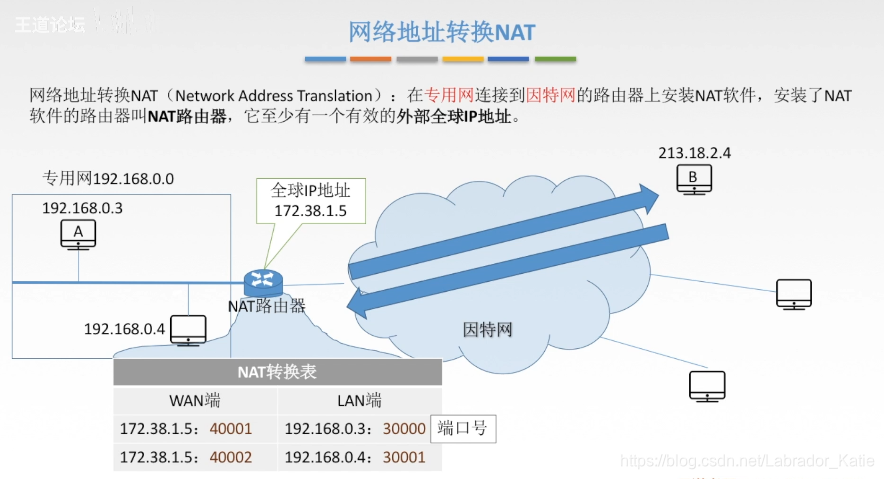

网络地址转换NAT




子网划分&子网掩码

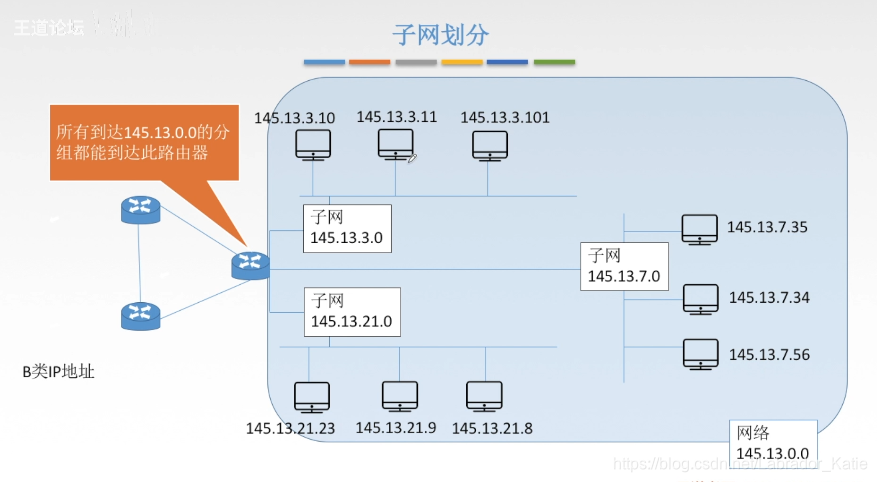

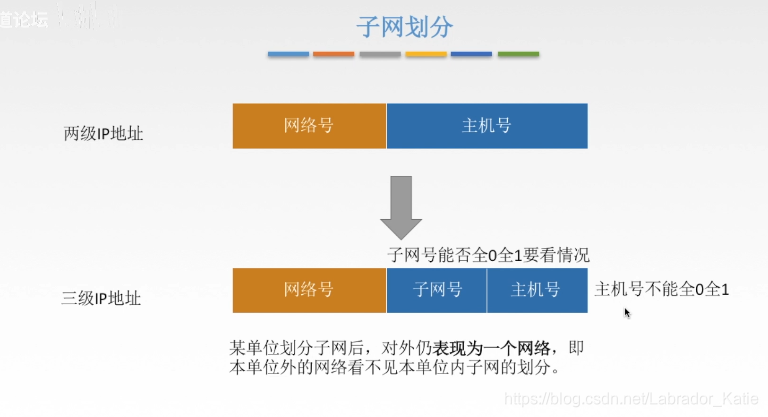

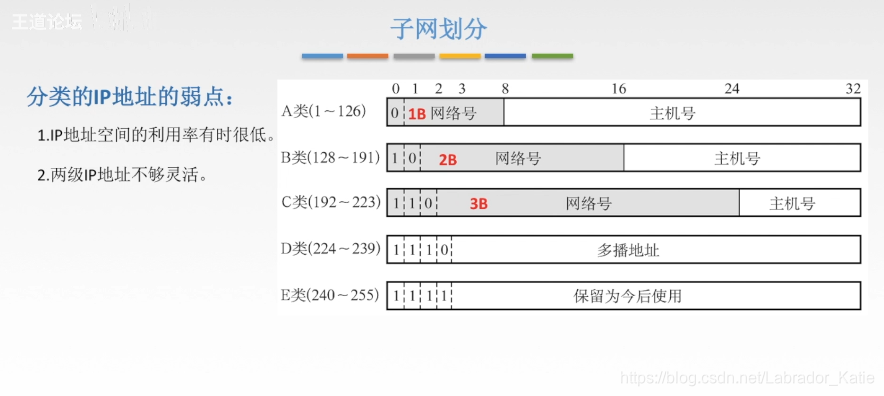

子网划分

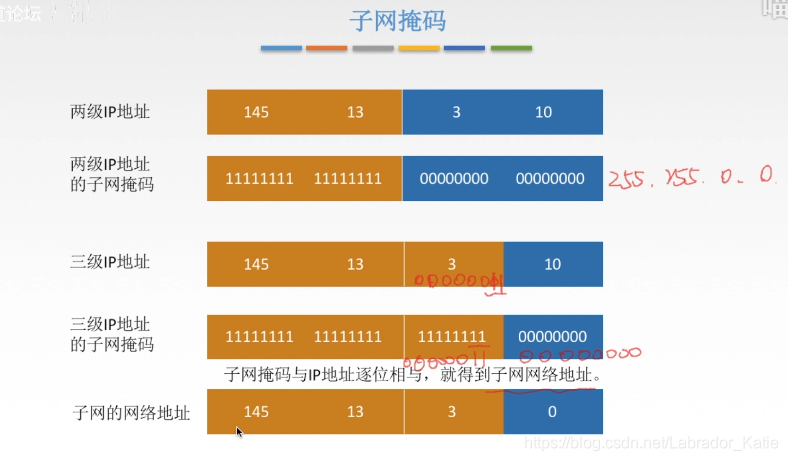

子网掩码

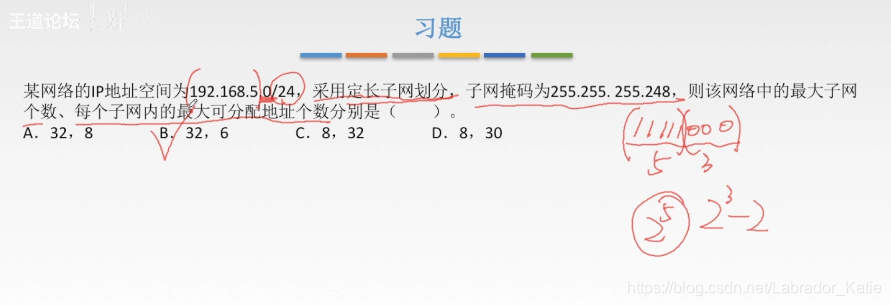

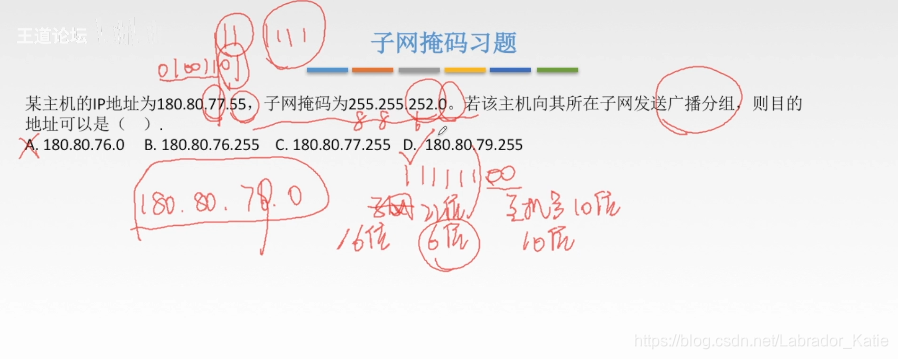

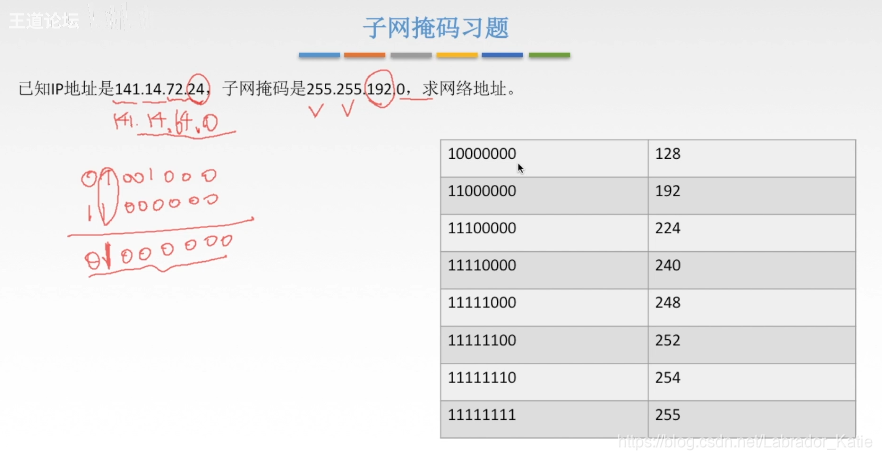

子网掩码习题



子网掩码习题.1

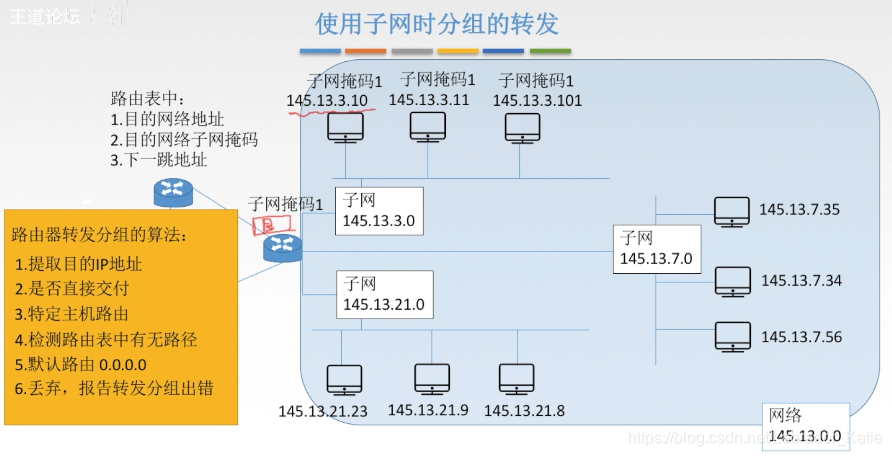

使用子网时分组的转发

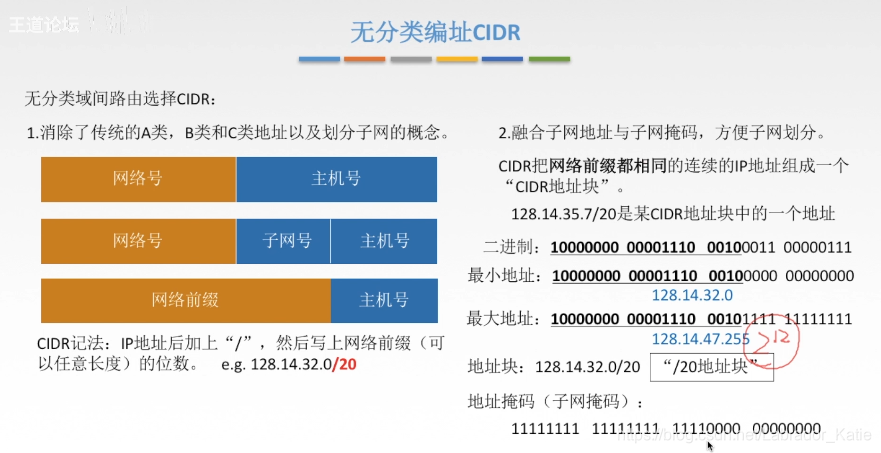

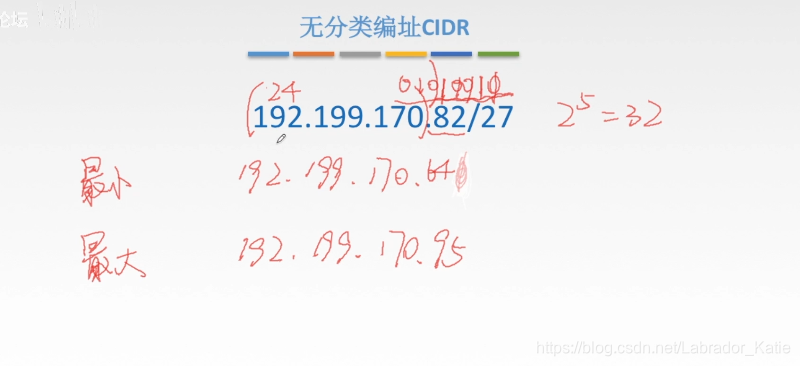

无分类编址CIDR

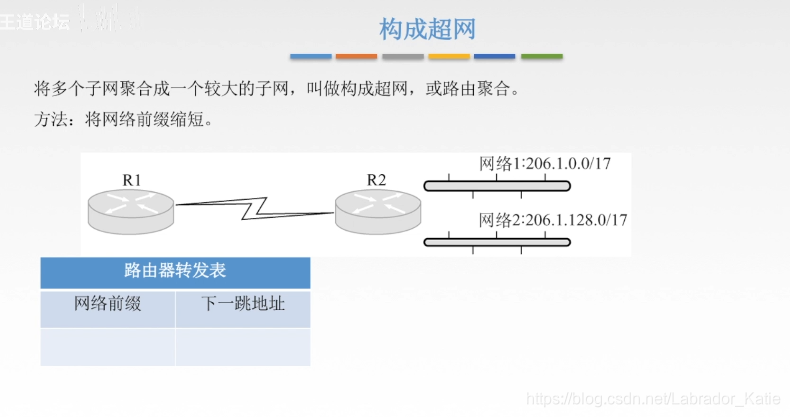

构成超网

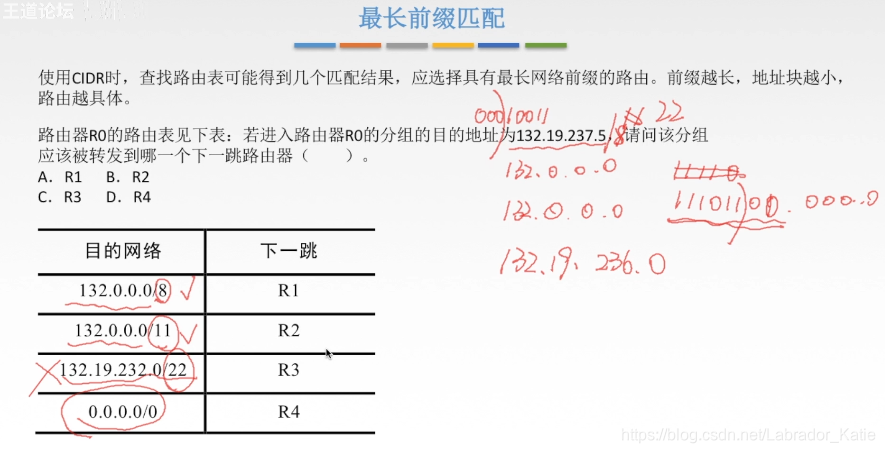

最长前缀匹配



习题
