本文深入探讨了物理层的基本概念，包括数据通信模式、相关术语、通信方式和传输速率。详细讲解了码元、波特、速率和带宽的区别，并介绍了奈氏准则和香农定理在数据通信中的应用。此外，还涵盖了数字和模拟信号的编码与调制技术，如NRZI、曼彻斯特编码、差分曼彻斯特编码以及各种调制方式。同时讨论了物理层的传输介质和设备，如双绞线、同轴电缆、光纤、中继器和集线器，为理解网络通信的底层原理提供了全面的知识框架。

物理层

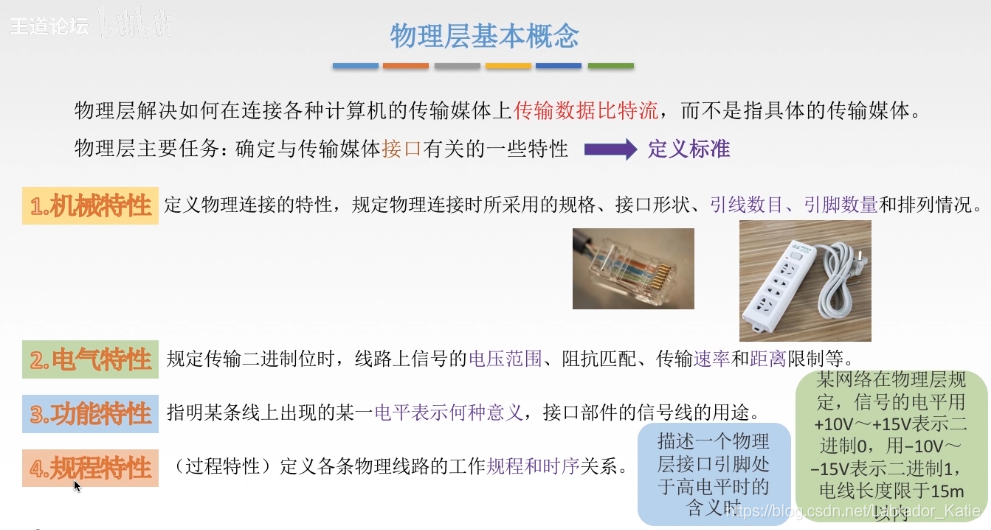

物理层基本概念

在这里插入图片描述



数据通信基础知识

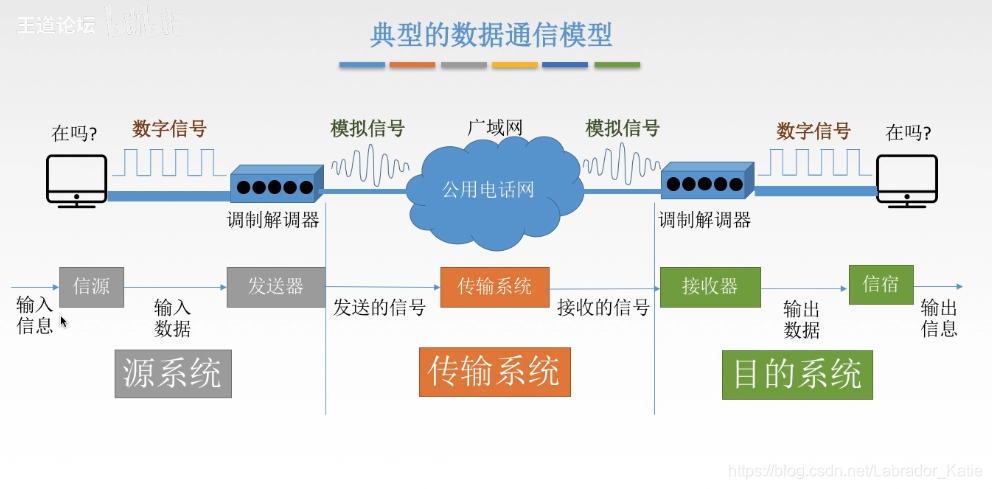

典型的数据通信模式

在这里插入图片描述

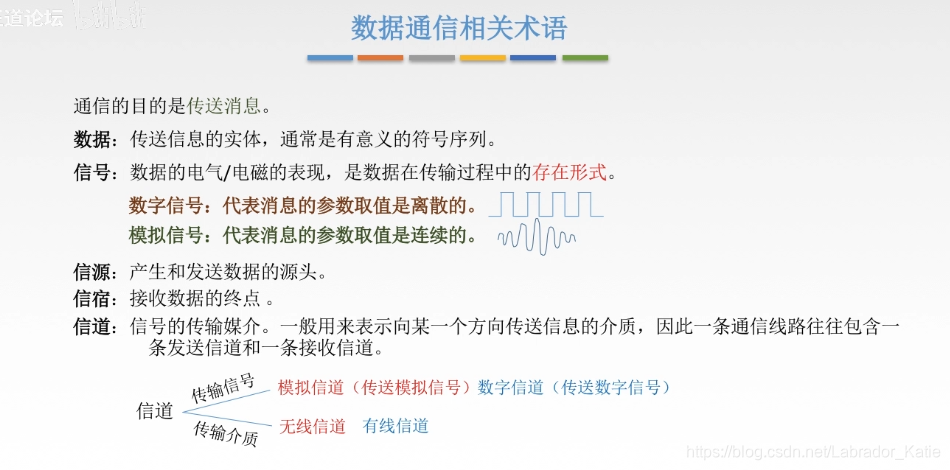

数据通信相关术语

在这里插入图片描述

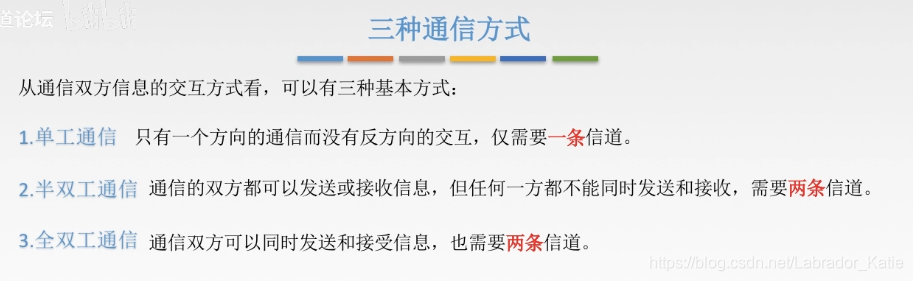

三种通信方式

在这里插入图片描述

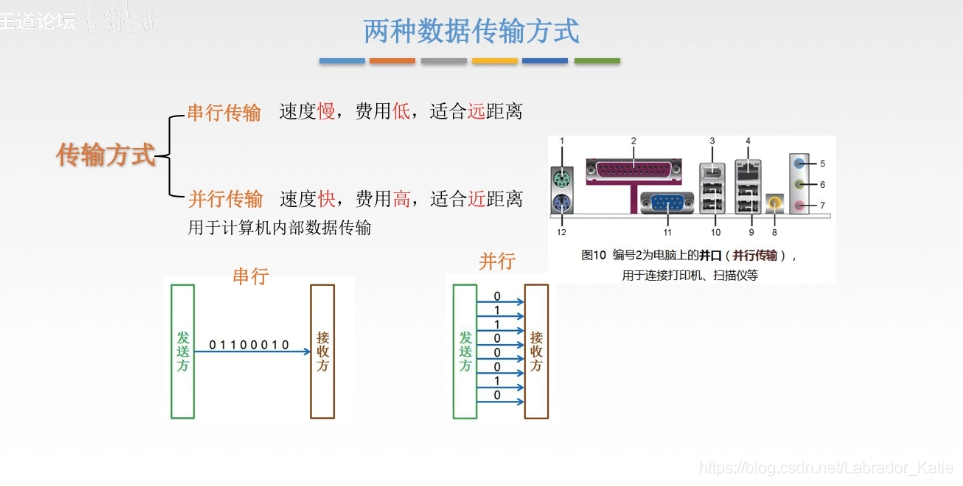

两种数据传输方式

在这里插入图片描述



码元、波特、速率、带宽

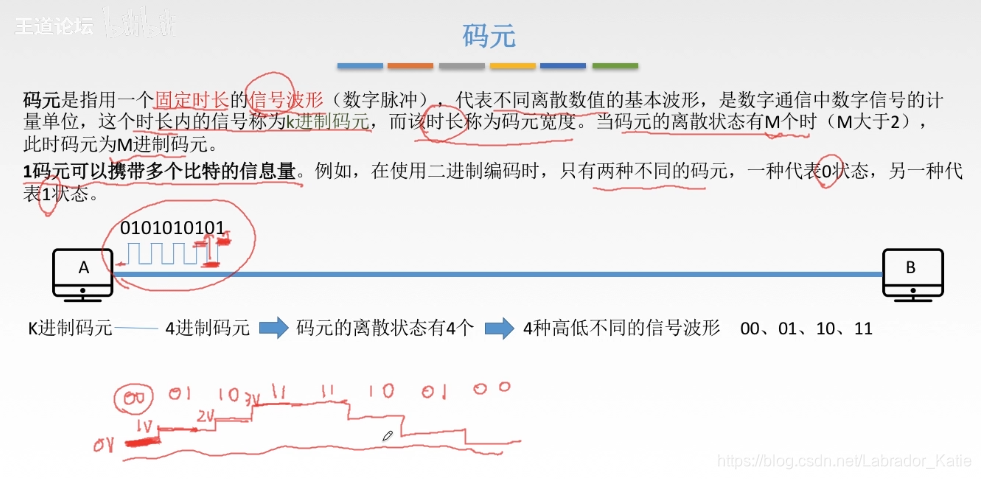

码元

在这里插入图片描述

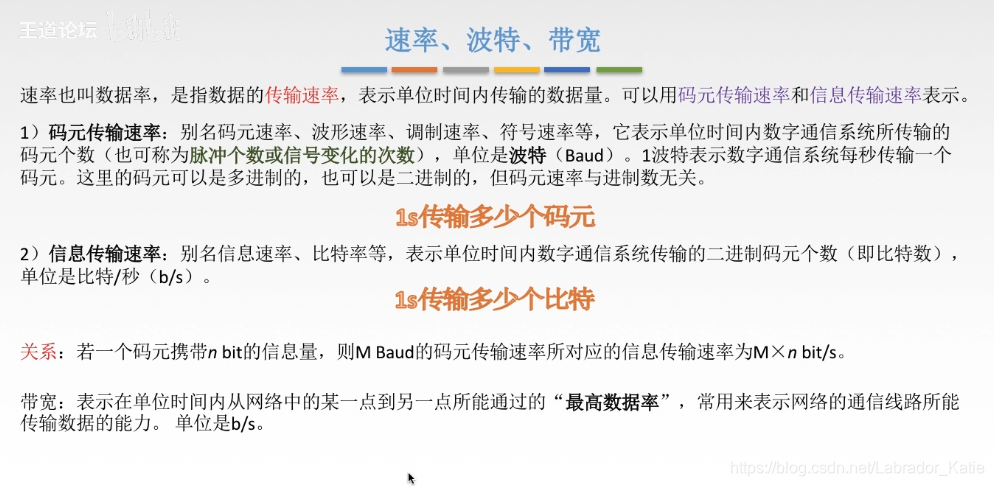

速率、波特、带宽

在这里插入图片描述

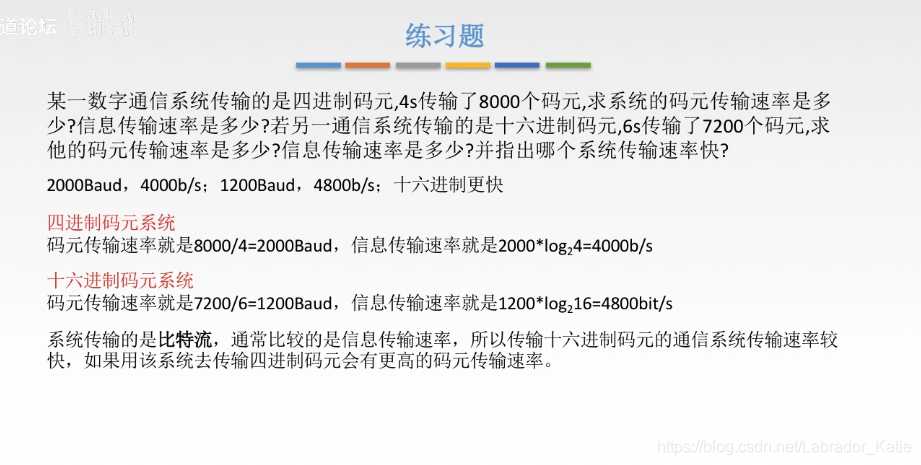

练习题

在这里插入图片描述



奈氏准则和香农定理

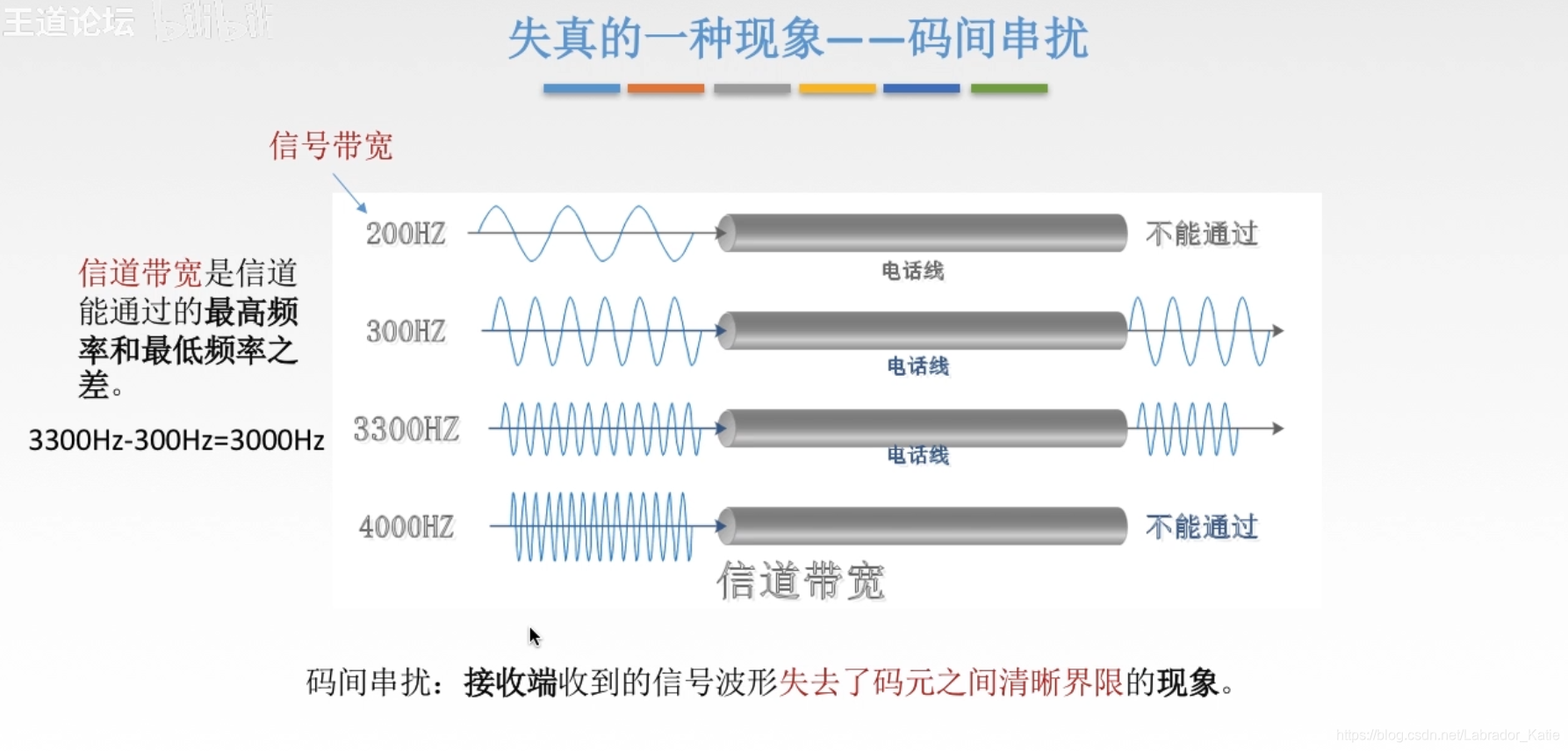

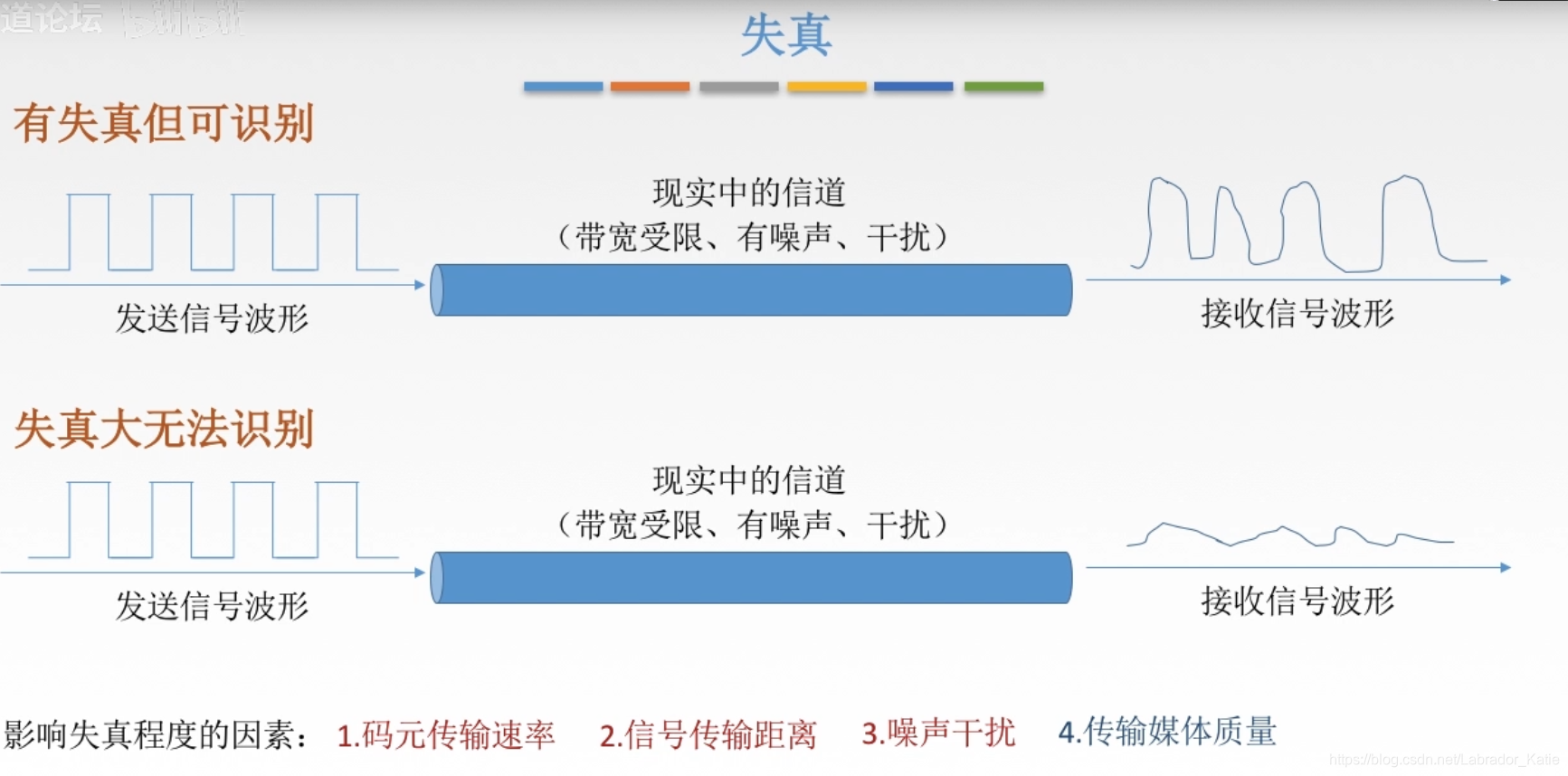

失真

在这里插入图片描述
在这里插入图片描述

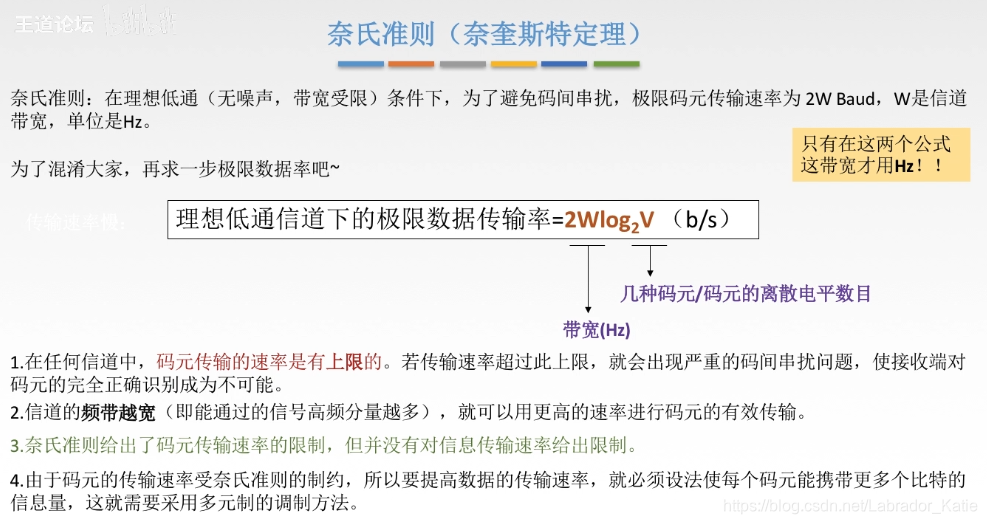

奈氏准则

在这里插入图片描述

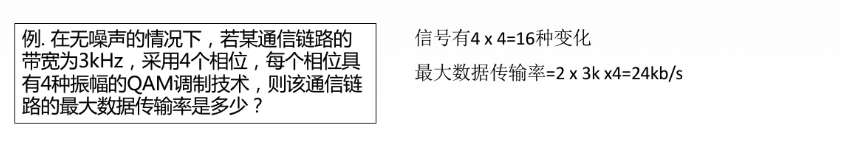

练习题

在这里插入图片描述

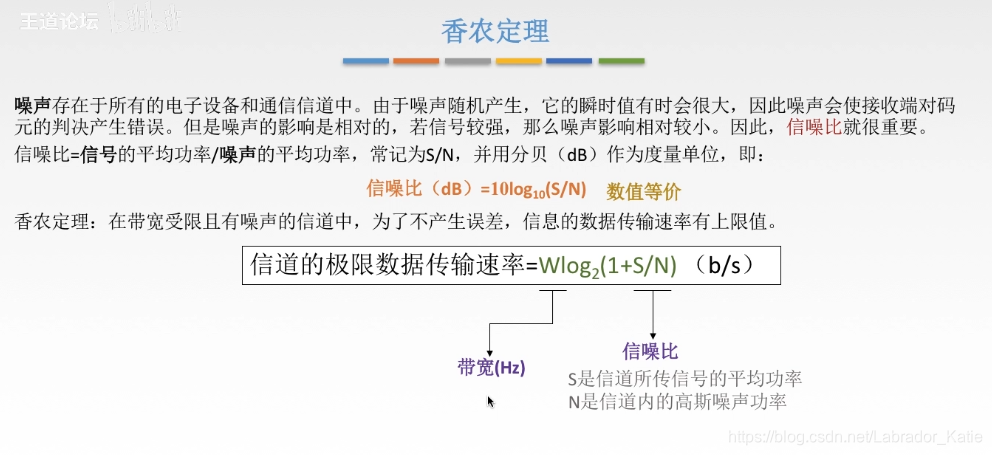

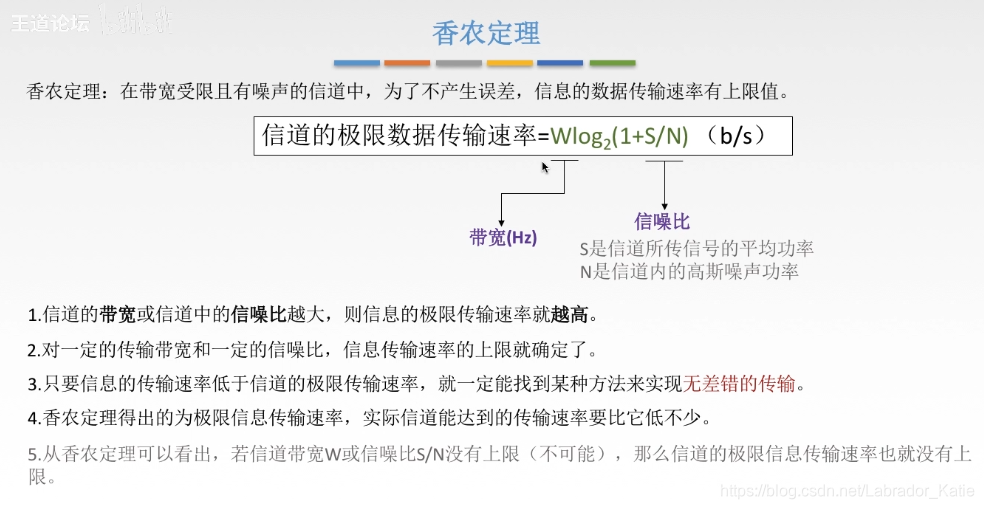

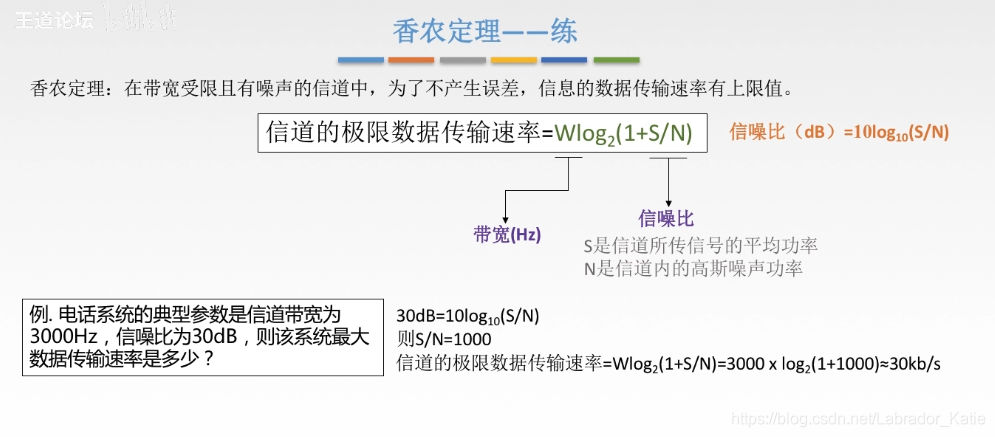

香农定理

在这里插入图片描述
在这里插入图片描述


练习题

在这里插入图片描述

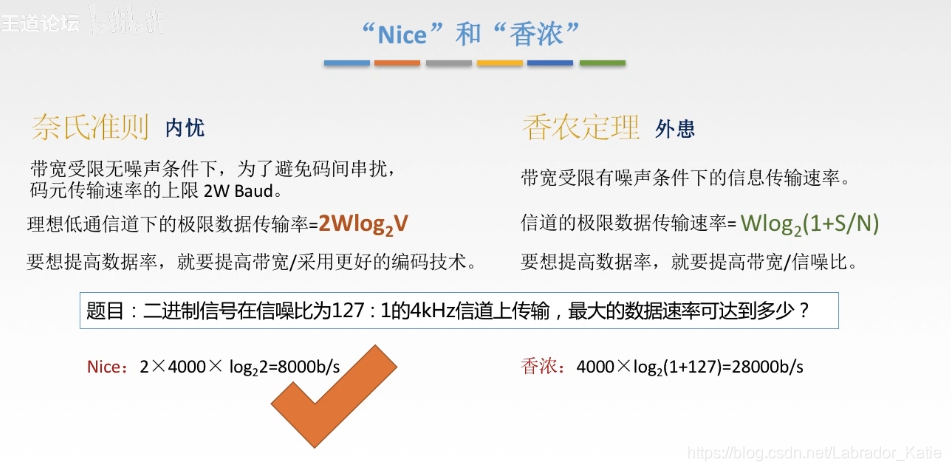

“Nice"和"香浓”

在这里插入图片描述



编码&调制

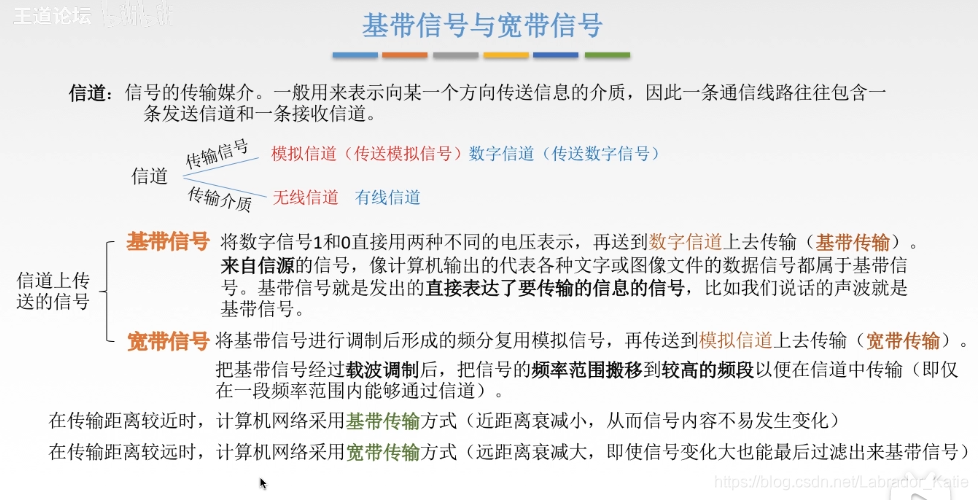

基带信号与宽带信号

在这里插入图片描述

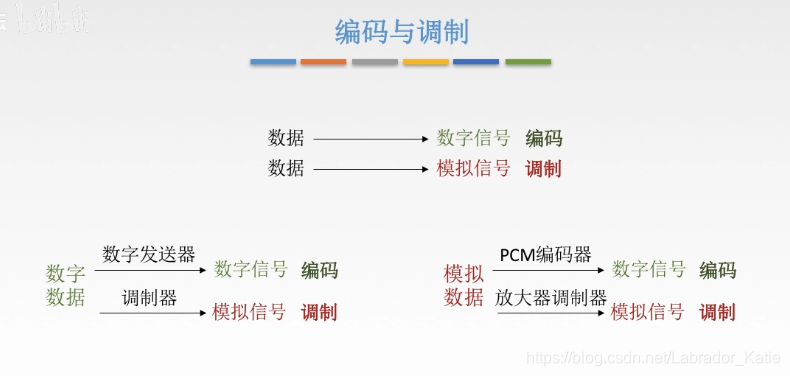

编码与调制

在这里插入图片描述

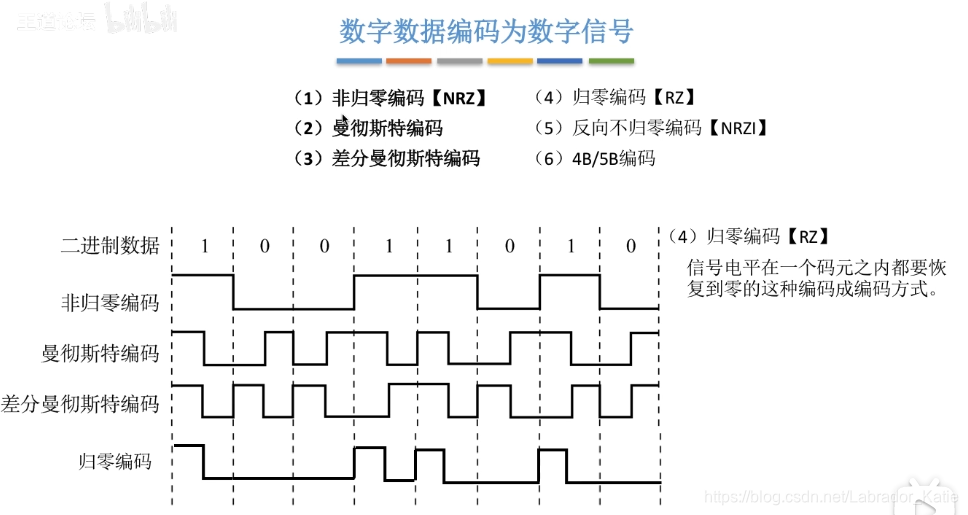

数字数据编码为数字信号

在这里插入图片描述


反向不归零编码（NRZI）

信号电平翻转表示为0 ，信号电平不变表示1.

在这里插入图片描述

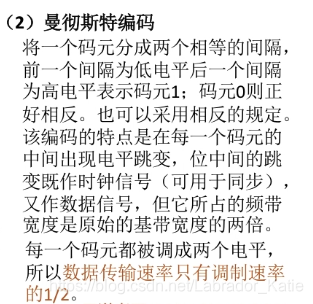

曼彻斯特编码

在这里插入图片描述
在这里插入图片描述

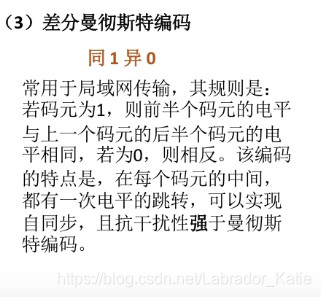

差分曼彻斯特编码

在这里插入图片描述
在这里插入图片描述

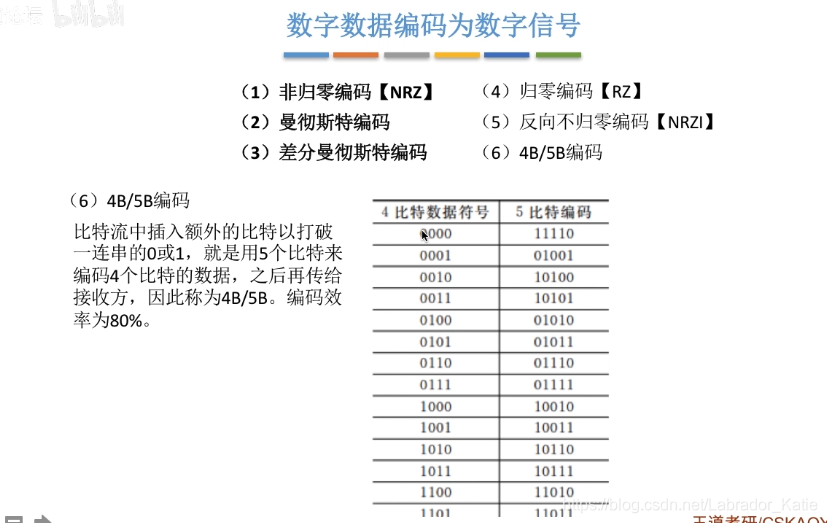

4B/5B编码

在这里插入图片描述

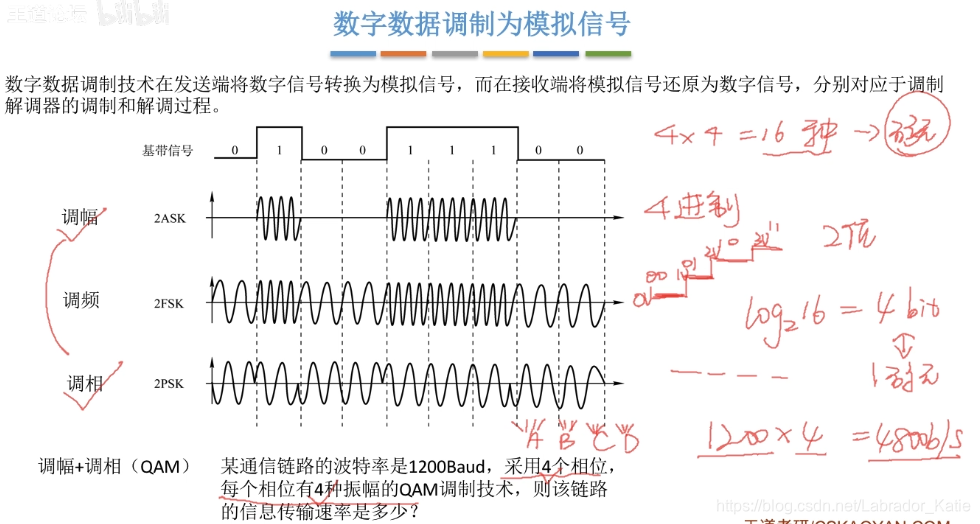

数字数据调制为模拟信号

在这里插入图片描述

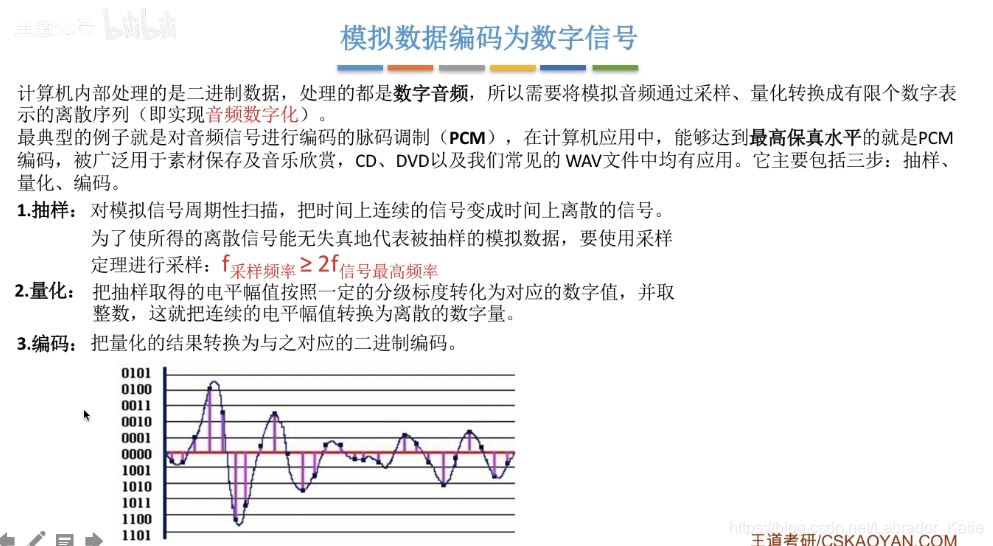

模拟数据编码为数字信号

在这里插入图片描述

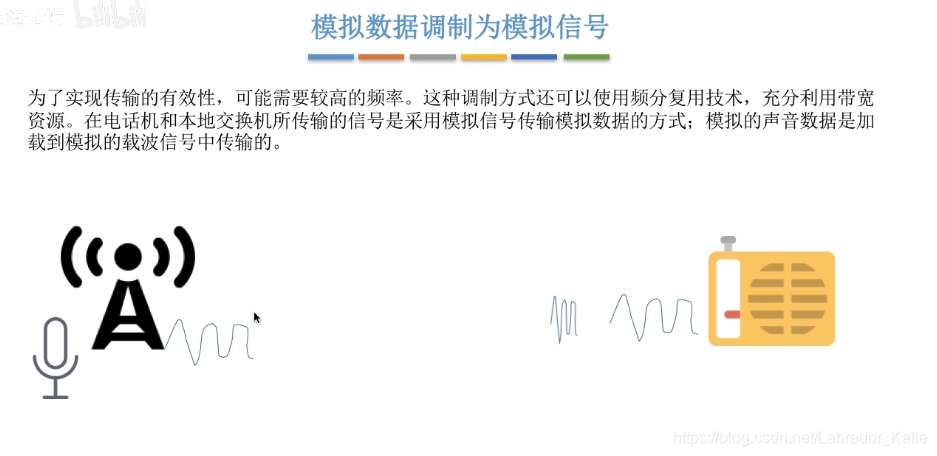

模拟数据调制为模拟信号

在这里插入图片描述

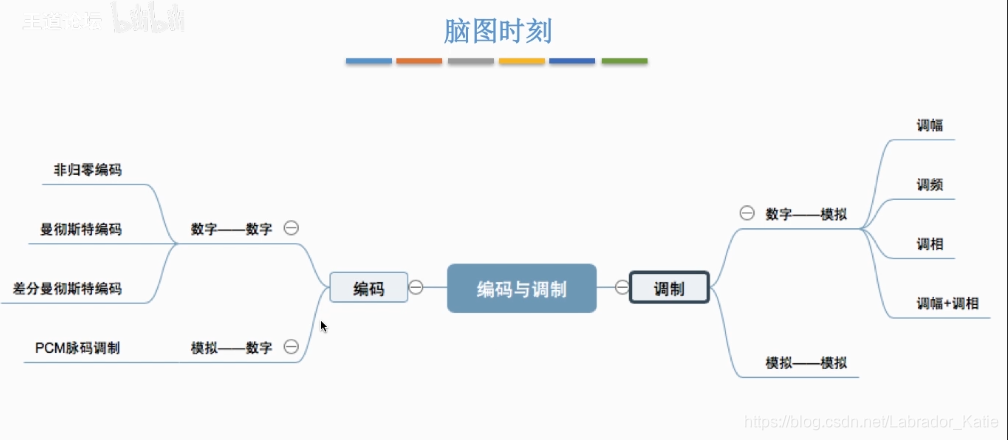

脑图

在这里插入图片描述

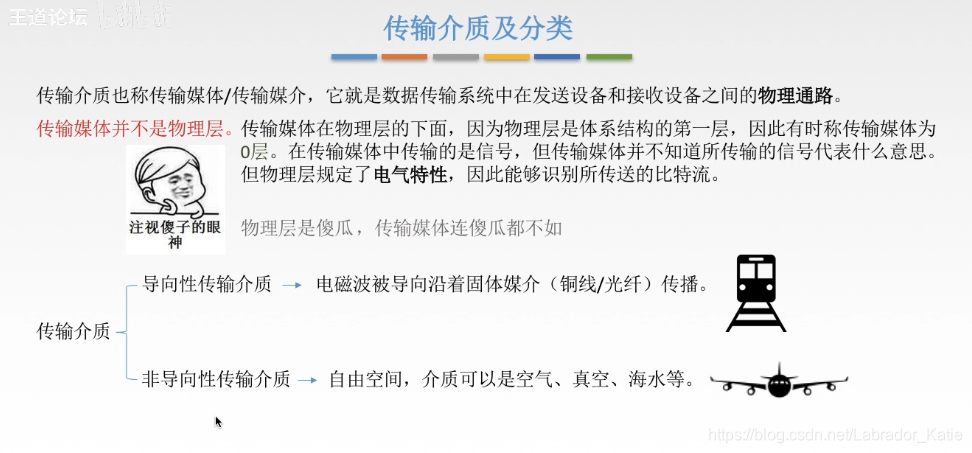

物理层传输介质

在这里插入图片描述


导向性传输介质

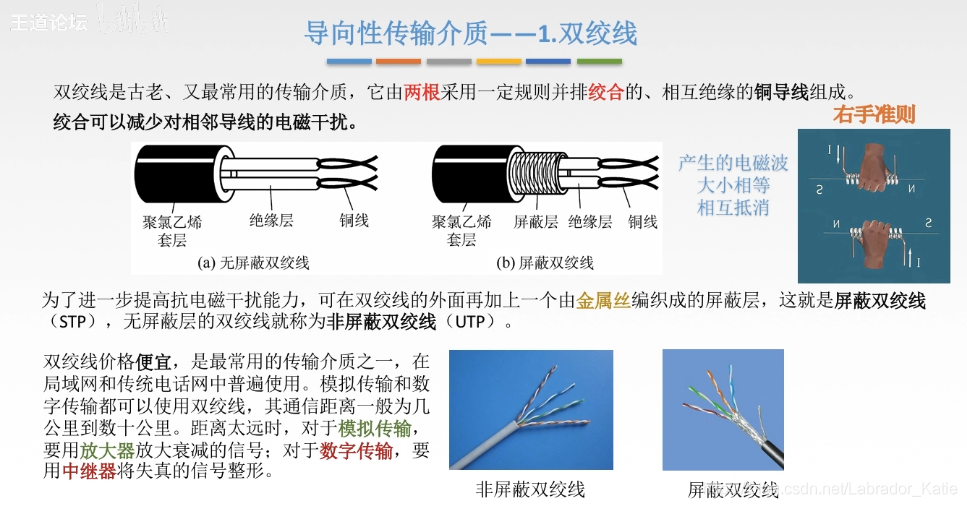

双绞线

在这里插入图片描述

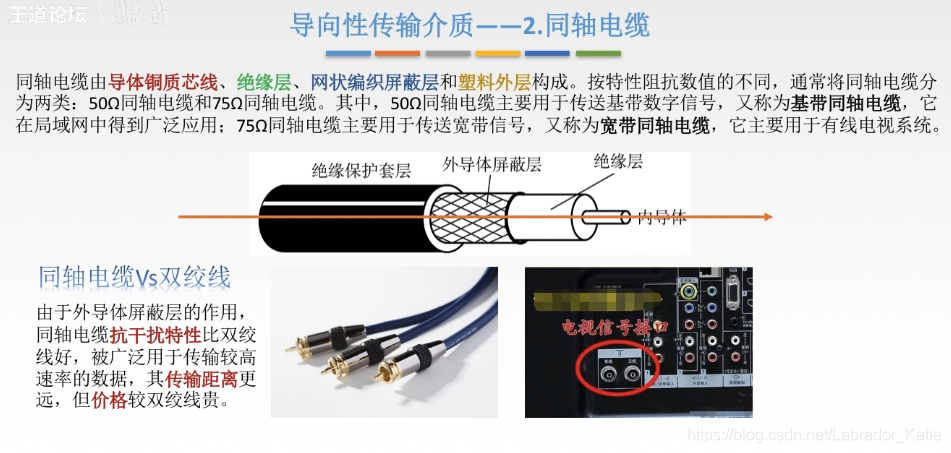

同轴电缆

在这里插入图片描述

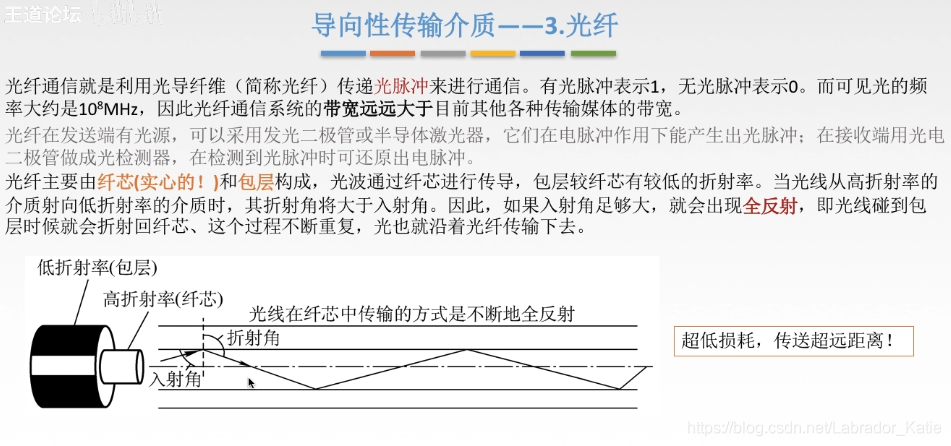

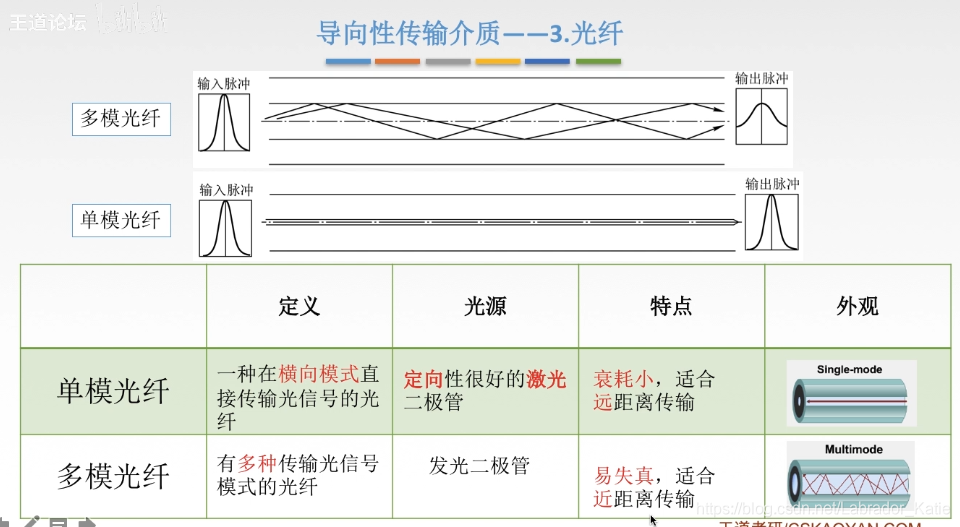

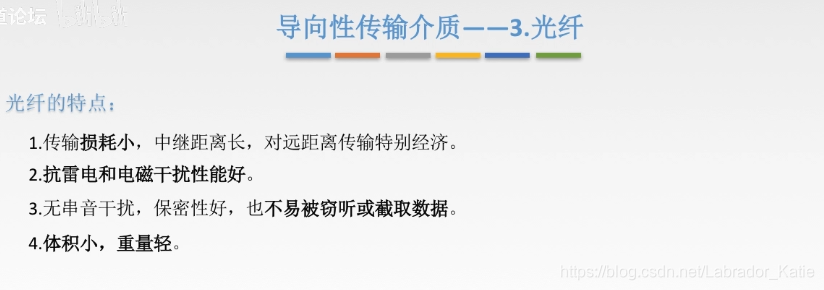

光纤

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

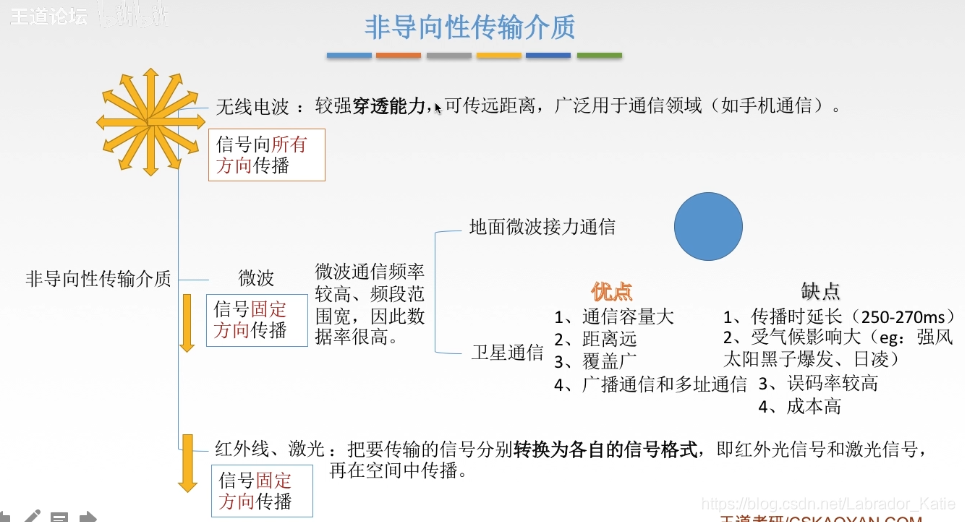

非导向性传输介质

在这里插入图片描述

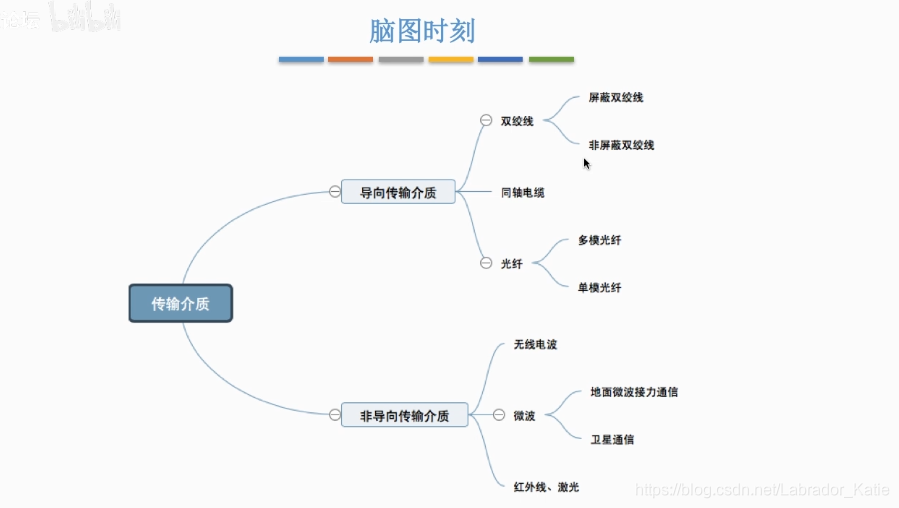

脑图

在这里插入图片描述



物理层设备

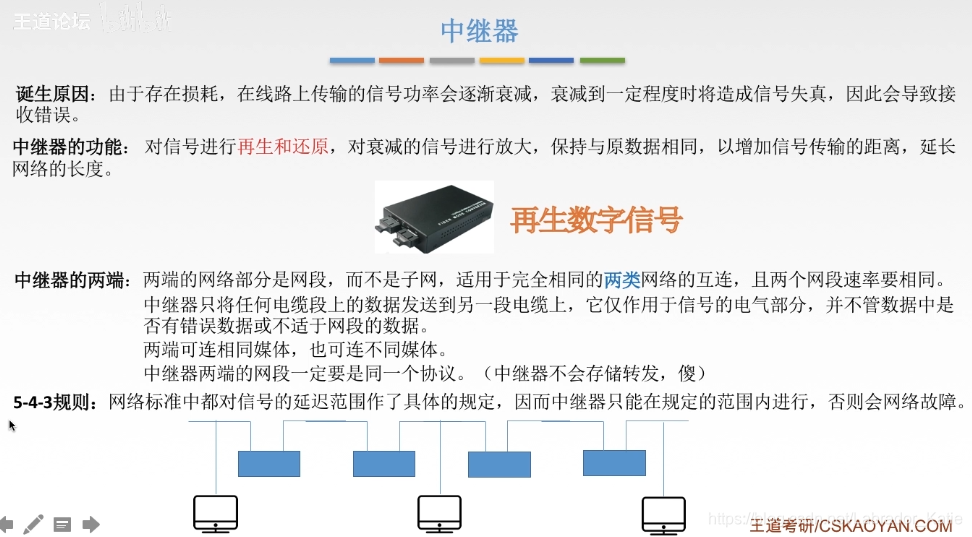

中继器

在这里插入图片描述

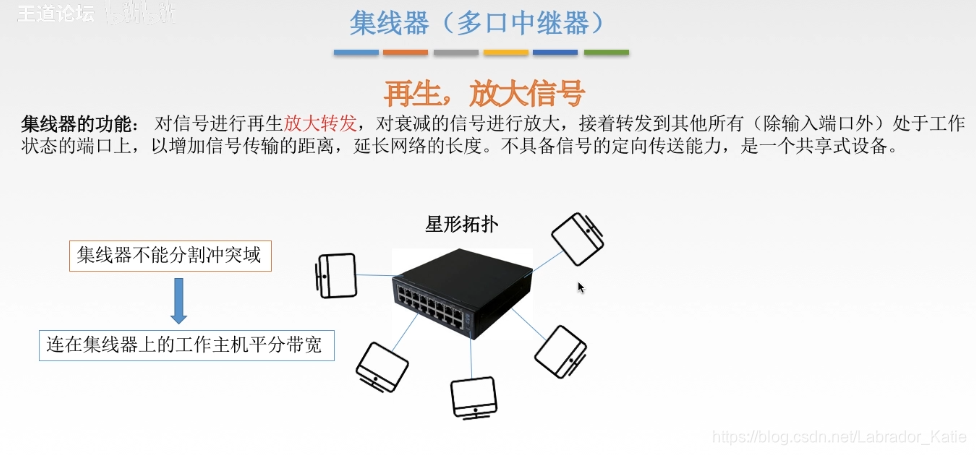

集线器（多口中继器）

在这里插入图片描述

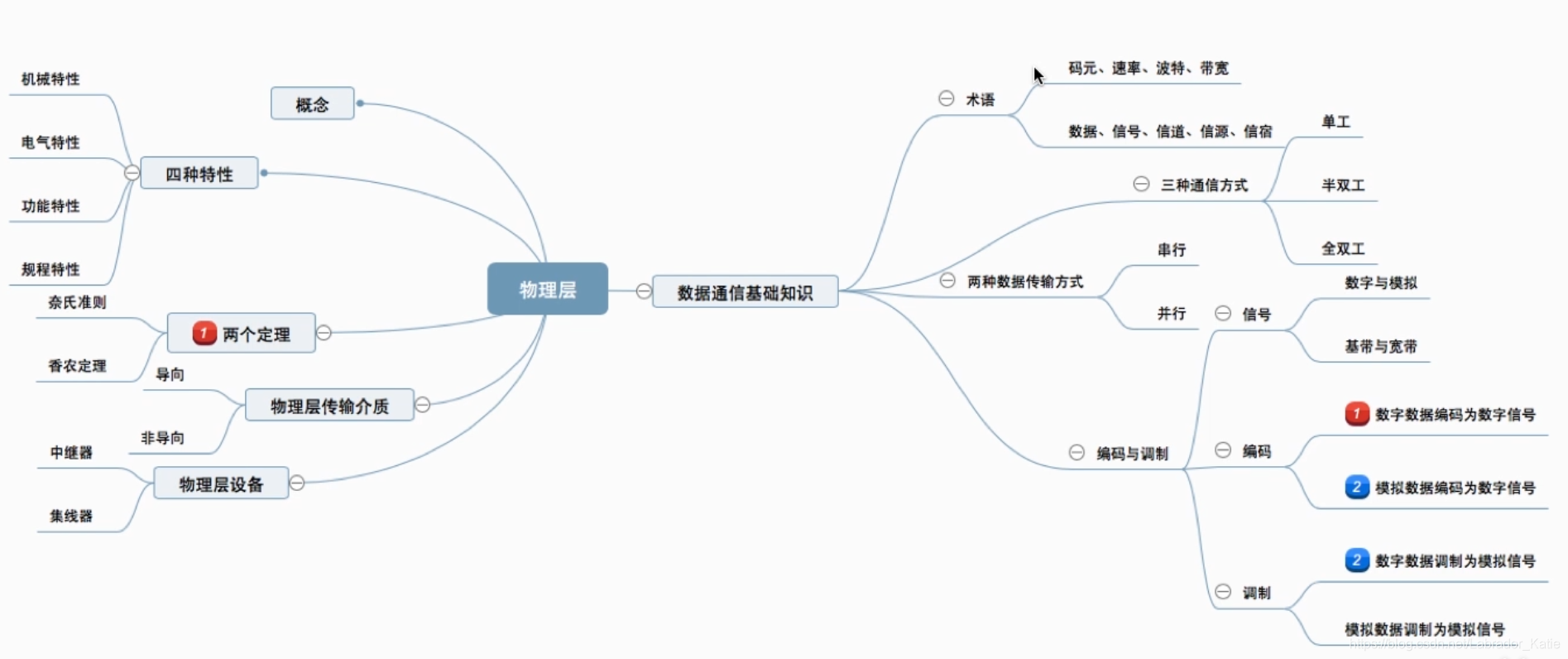

总结


在这里插入图片描述
