BFD双向转发检测协议——BFD和OSPF联动配置实现

BFD双向转发检测协议

Tips：

• 一种全网统一、检测迅速、监控网络中链路或者IP路由的双向转发连通状况,并为上层应用提供服务的技术。
• 联动功能由检测模块、Track和应用模块三部分组成。
• 查看bfd会话命令：dis bfd session all

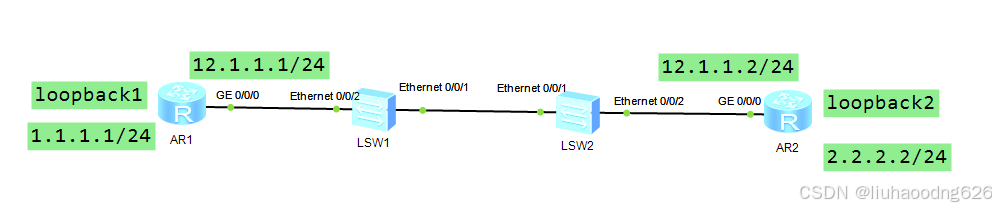

本次实验模拟BFD+OSPF联动配置

AR1配置如下：

<Huawei>sy
[Huawei]int LoopBack 1			//创建环回口1
[Huawei-LoopBack2]ip add 1.1.1.1 24			//配置环回口ip
[Huawei-LoopBack2]q
[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip add 12.1.1.1 24			//配置端口IP
[Huawei-GigabitEthernet0/0/0]q

[Huawei]bfd		//使能bfd
[Huawei-bfd]q
[Huawei]ospf 1 router-id 1.1.1.1		//创建ospf命名1
[Huawei-ospf-1]area 0		//设置区域0
[Huawei-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.255		//宣告网段
[Huawei-ospf-1-area-0.0.0.0]network 12.1.1.1 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]q
[Huawei-ospf-1]bfd all-interfaces enable		//使能关联bfd

AR2配置如下：

<Huawei>sy
[Huawei]int LoopBack 2
[Huawei-LoopBack2]ip add 2.2.2.2 24
[Huawei-LoopBack2]q
[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip add 12.1.1.2 24
[Huawei-GigabitEthernet0/0/0]q

[Huawei]bfd
[Huawei-bfd]q
[Huawei]ospf 1 router-id 2.2.2.2
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]network 12.1.1.2 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]q
[Huawei-ospf-1]bfd all-interfaces enable

本次实验只做模拟配置，未做效果模拟。
