思科交换机基础--10pvst实现流量负载均衡

于 2020-09-10 13:45:28 发布
阅读量1.1k 收藏 4
点赞数 1
分类专栏： 思科交换机 文章标签： 负载均衡 运维 交换机 思科 switch
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/L_O_V_E8023/article/details/108512177
版权
本文详细介绍了通过PVST(Per-VLAN Spanning Tree)在两台交换机上配置不同VLAN根桥，实现流量负载均衡的方法。具体操作包括设置交换机的子网划分，配置根桥和备份根桥，并通过抓包观察VLAN10和VLAN20的流量走向，验证流量均衡效果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

pvst实现流量负载均衡

在这里插入图片描述

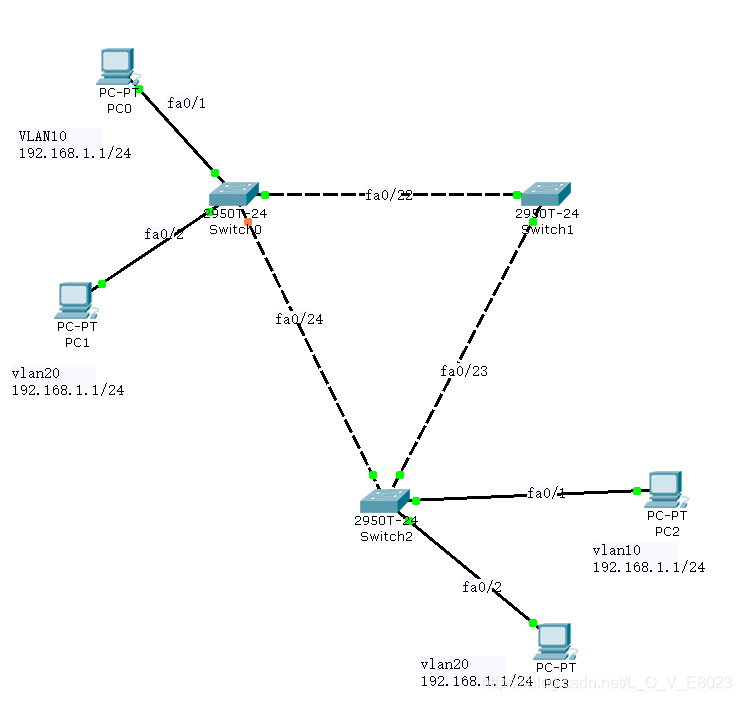

如图所示：分别配置四台pc机ip地址和两台交换机的子网划分

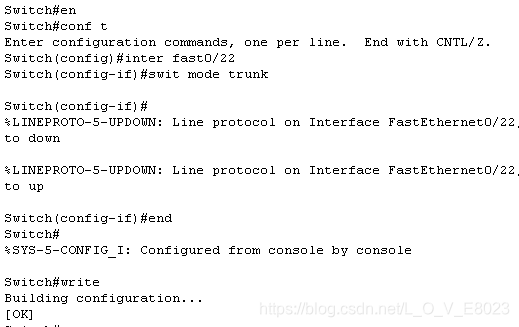

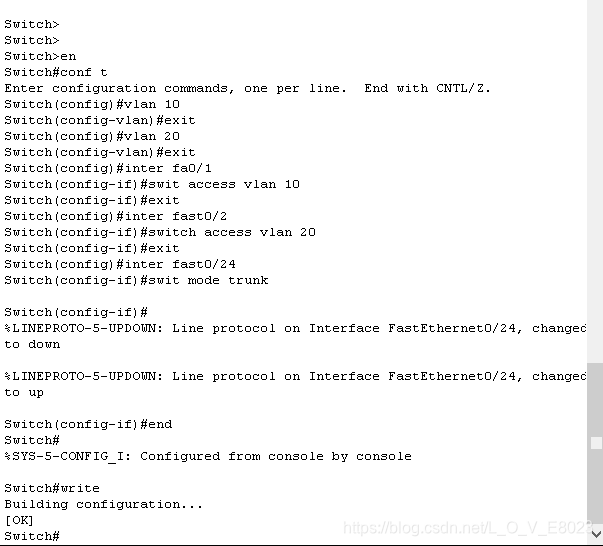

switch0：
在这里插入图片描述
在这里插入图片描述

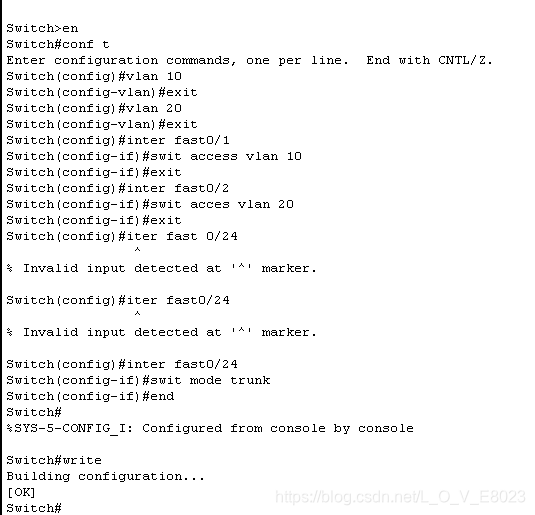

switch2
在这里插入图片描述
在这里插入图片描述

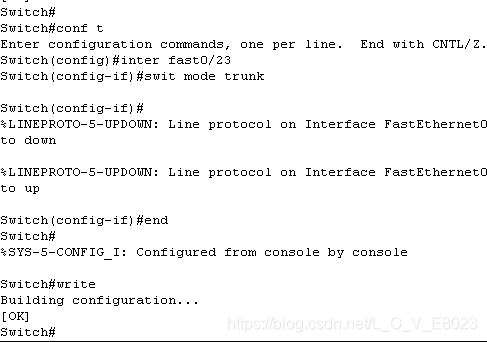

switch1
在这里插入图片描述

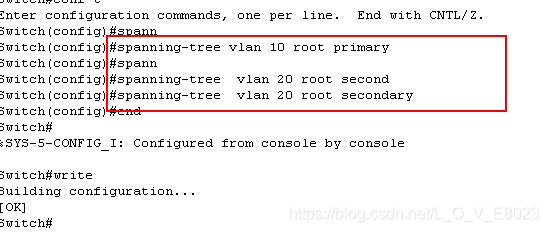

配置switch0为vlan10的根，vlan20的备份
在这里插入图片描述

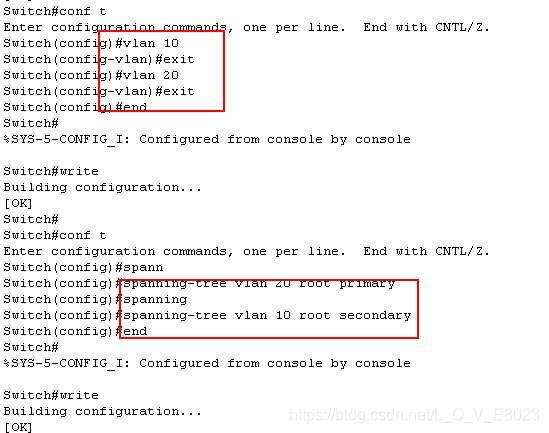

配置switch1为vlan20根，vlan10备份。
在这里插入图片描述

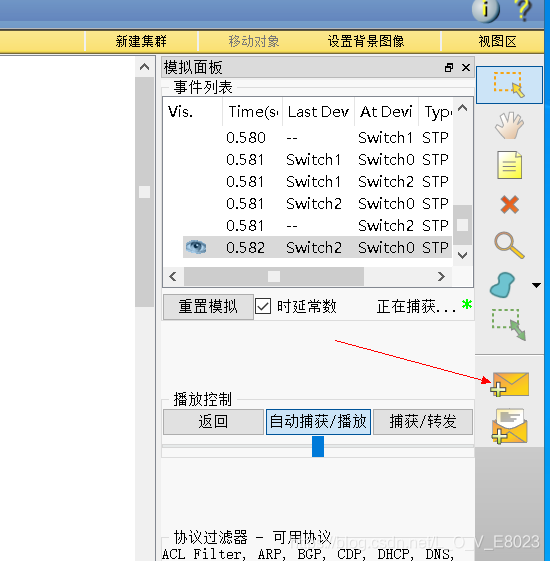

可以抓包看VLAN10和VLAN20 的流量走向，VLAN10 走左边，VLAN20 走右边
在这里插入图片描述
