HCIA2

1.IPV4地址的分类

a.分为：A B C D E

A,B,C——单播地址——既可以成为源IP地址，也可以成为目标IP地址

D——组播地址——只能作为目标地址来使用

E——保留地址

b.单播——一对一

组播——一对多（同一个组播组）

广播——一对所有（一个广播域的所有）

c.A:0XXX XXXX  0-127(1-126)

B:10XX XXXX  128-191

C:110X XXXX  192-223

D:1110 XXXX  224-239

E:1111 XXXX  240-255

d.A:255.0.0.0

  B:255.255.0.0

  C:255.255.255.0

1. 特殊的IP地址

1.127.0.0.1——127.255.255.255——环回地址

2.255.255.255.255——受限广播地址——受路由器的限制——只能作为目标IP使用

1. 主机位全为1的IP地址——192.168.1.x/24——192.168.1.255——直接广播地址
   ——只能作为目标IP使用
2. 主机位全为0的IP地址——192.168.1.x/24——192.168.1.0——代表一个范围——代表一个网段——网络号
3. 0.0.0.0——1，可以代表没有地址；2，可以代表所有地址
4. 169.254.0.0/16——本地链路地址/自动私有地址

1. VLSM、CLDR

VLSM——可变长子网掩码——子网划分

192.168.1.00000000 /24

192.168.1.0 0000000 /25     192.168.1.0/25

192.168.1.1 - 192.168.1.126

192.168.1.1 0000000 /25 192.168.1.128/25

192.168.1.129 - 192.168.1.254

255.255.255.128

172.16.0.0/16 --- 划分出7个子网

172.16.000 00000.00000000 --- 172.16.0.0/19 ---- 172.16.0.1 -

172.16.31.254

172.16.001 00000.00000000 --- 172.16.32.0/19 ----

172.16.32.1 - 172.16.63.254

172.16.010 00000.00000000 --- 172.16.64.0/19 -----

172.16.64.1 - 172.16.95.254

172.16.011 00000.00000000 --- 172.16.96.0/19 -----

172.16.96.1 - 172.16.127.254

172.16.100 00000.00000000 --- 172.16.128.0/19 ----

172.16.128.1 - 172.16.159.254

172.16.101 00000.00000000 --- 172.16.160.0/19 -----

172.16.160.1 - 172.16.191.254

172.16.110 00000.00000000 --- 172.16.192.0/19 ----

172.16.192.1 - 172.16.223.254

172.16.111 00000.00000000 --- 172.16.224.0/19 ---

172.16.224.1 - 172.16.255.254

CIDR --- 无类域间路由 --- 汇总

取相同，去不同

192.168.1.0 0000000 /25

192.168.1.1 0000000 /25

192.168.1.00000000 /24

172.16.001 00000.

192.168.0.0/24

192.168.1.0/24

192.168.2.0/24

192.168.3.0/24

192.168.00000000.0/24

192.168.00000001.0/24

192.168.00000010.0/24

192.168.00000011.0/24

192.168.000000 00.0/22 -- 192.168.0.0/22 ---- 超网

172.16.0.0/24

172.16.1.0/24

172.16.2.0/24

172.16.3.0/24

172.16.0.0/22 ---- 子网汇总

1. OSI/RM

1.OSI模型——开放式系统互联参考模型

1979年 --- ISO --- 国际标准化组织

核心 --- 分层

属于同一层面的不同功能具有相同的目的和作用，而不同层面的功能之间具有明显的差异。每一层都在下层的基础上提供更高级的增值服务。

2.分层的作用：

a.更容易标准化。

b.降低层次之间的关联性。

c.更容易学习或理解

3.

a.应用层

b.表示层

c.会话层 ---- 维持网络应用和应用服务器之间的会话连接。

d.传输层 ---- 实现端到端的传输 --- 端口号 --- 传输层地址 --- 区分和标定不同的应用 --- 16位2进制构成 ---- 0 - 65535，因为0号端口作为保留，所以，传输层端口号的取值范围为 1 - 65535。1 - 1023 知名端口号

e.网络层

数据链路层 --- 逻辑链路控制层（LLC），介质访问控制层（MAC） ----FCS（帧校验序列） ---- 确保数据的完整性 --- CRC（循环冗余算法)

f.物理层

4.

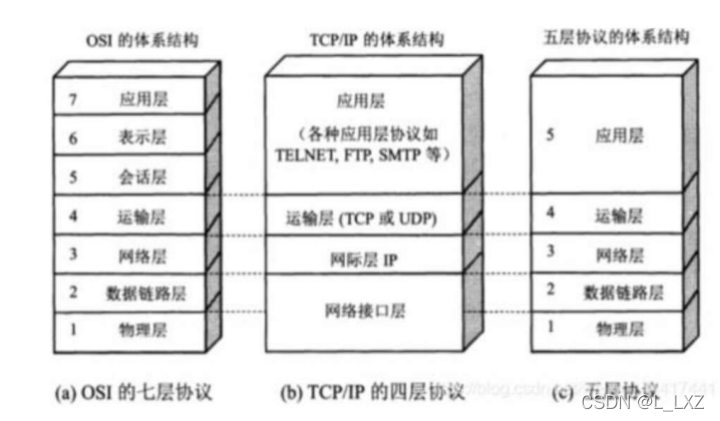

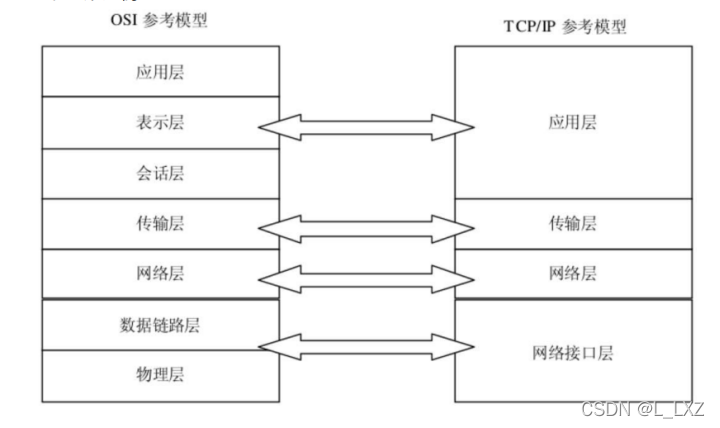

a.TCP/IP模型

TCP/IP协议簇





TCP/IP四层模型 ---- TCP/IP标准模型

TCP/IP五层模型 ---- TCP/IP对等模型

PDU --- 协议数据单元

L1PDU

L2PDU

L3PDU

…

L7PDU --- OSI参考模型

b.应用层 ---- 报文

传输层 ---- 段

网络层 ---- 包

数据链路层 ---- 帧

物理层 --- 比特流

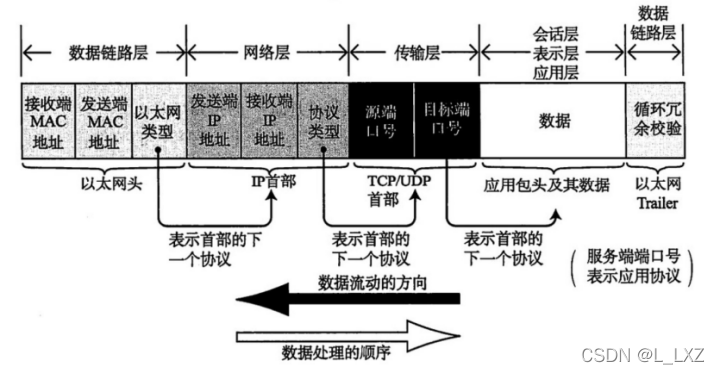

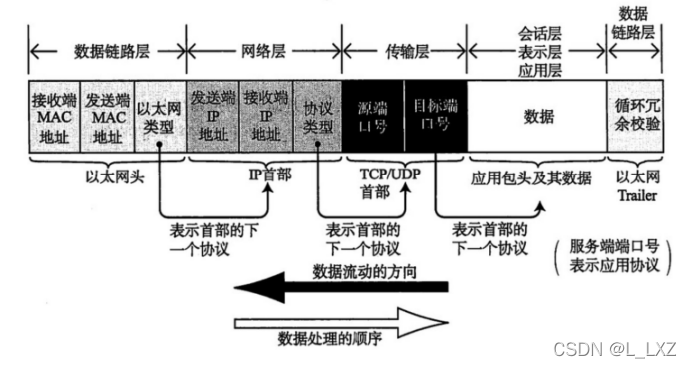

封装和解封装

c.应用层

传输层 --- 端口号 --- TCP，UDP

网络层 --- IP地址 --- IP

数据链路层 --- MAC地址 --- 以太网协议（以太网：早期局域网的解决方案，依靠MAC地址进行寻址的网络，是工作在1，2层的一种网络）

物理层

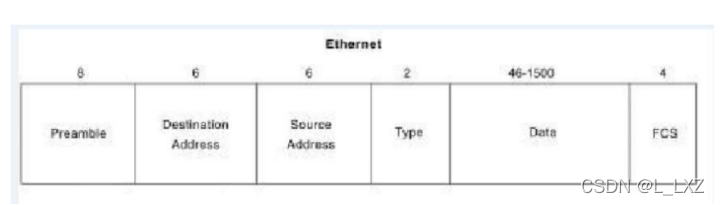

 以太网Ⅱ型帧

Type——表示上层所使用的的协议类型

5.应用层

HTTP TCP 80 --- 超文本传输协议

HTTPS = HTTP + SSL（安全传输协议）（TLS协议） --- TCP 443

FTP TCP 20/21 --- 文件传输协议

tftp UDP 69 ---- 简单文件传输协议

telnet TCP 23 ---- 远程登录协议

SSH TCP 22 --- telnet + SSL

DHCP UDP 67/68 --- 动态主机配置协议

DNS UDP/TCP 53 ---- 域名解析协议

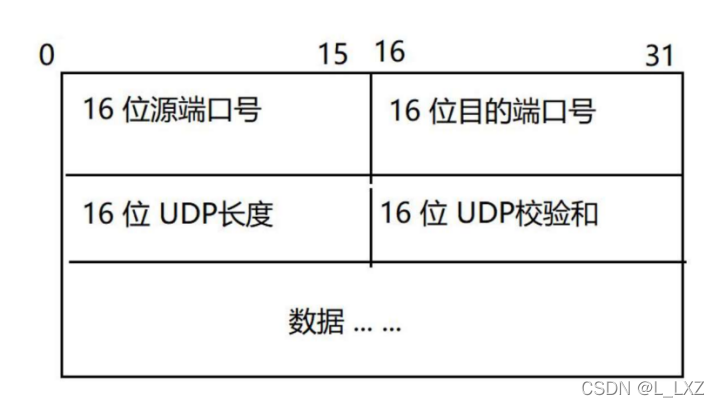

6.传输层 --- TCP/UDP

1，TCP是面向连接的协议，而UDP是无连接的协议。

2，TCP的传输是可靠的，UDP的传输“尽力而为”

3，TCP可以进行流控，UDP不行

4，TCP可以分段，而UDP不行

5，TCP耗费资源比较大，传输速递较慢；UDP耗费资源较少，传输速度

快；

TCP和UDP的应用场景：TCP适合应用在对传输效率要求较低，但是对可靠性要求较高的场景；UDP更适用于对传输效率要求较高，但对可靠性要求较低的场景。（即使通类）

6.面向连接 --- 指在设备传输数据之前，先使用预备的协议建立点到点的连接，然后再传输数据。

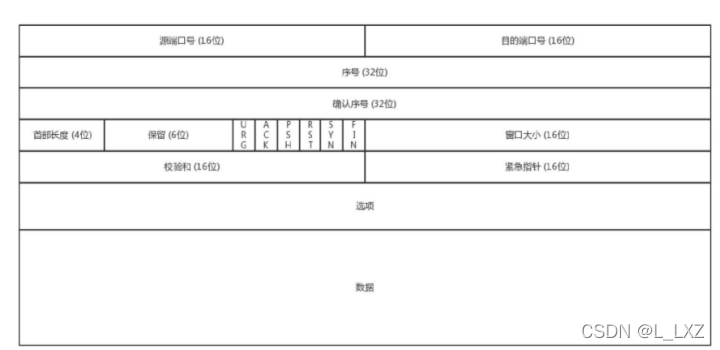

7.校验和 ---- 伪头部校验 --- 将网络层头部中的12个字节的内容一起校验 --- 32位源IP地址，32位目标IP地址，8位保留，8位协议，16位总长度 ---- 反码相加法



8.

a.TCP是面向连接的协议，而UDP是无连接的协议。

b.TCP的传输是可靠的，UDP的传输“尽力而为”

c.TCP可以进行流控，UDP不行

d.TCP可以分段，而UDP不行

e.TCP耗费资源比较大，传输速递较慢；UDP耗费资源较少，传输速度

快；

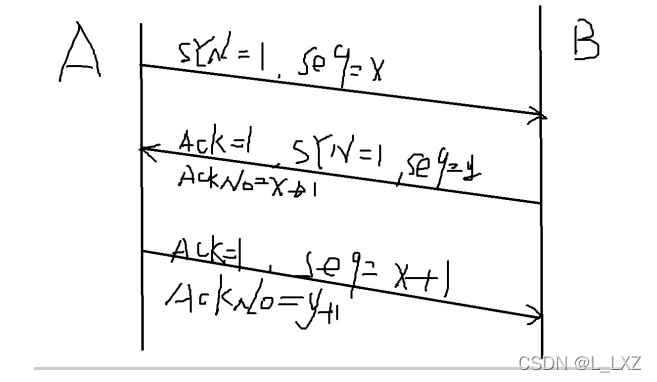

9.TCP的三次握手

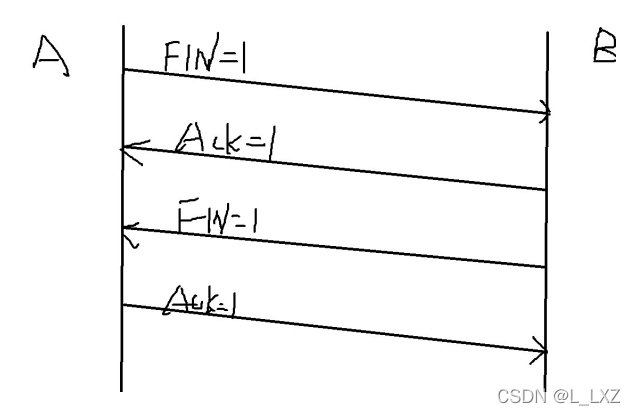

TCP断开连接的过程 --- 四次挥手quit/q---退回到上一个视图



10.RST --- 强制断开的标记位 --- 当收到一个RST标记位置1的数据包，将

不经过四次挥手的过程，直接断开TCP的连接。

TCP传输的可靠性 --- 排序，确认，重传，流控 --- 滑动窗口机制

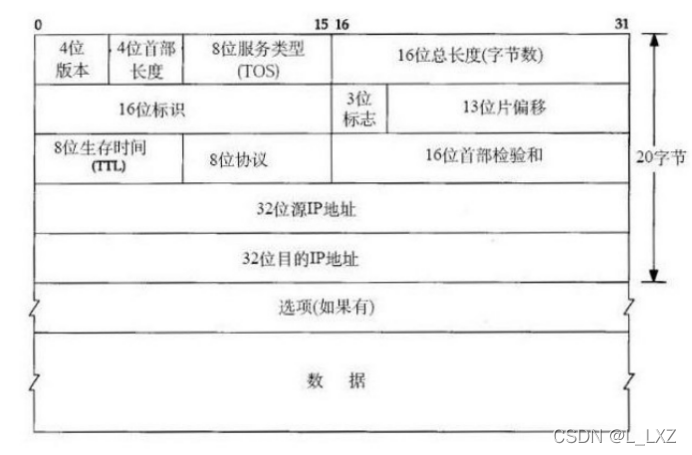

网络层 --- 将IP地址封装到数据当中 --- IP

 TTL ---- 数据包没经过一次路由器的转发，TTL值将会减1，当TTL值为0

时，路由器将不会转发该数据，直接将该数据包丢弃。

TCP --- 6

UDP --- 17

ICMP --- 1

MTU ---- 最大传输单元 ---- 1500字节

 MSS --- 最大段长度 --- 1460 ---- 该值会再TCP的前两次握手中进行协

商，取二者中较小的值来执行

GE ---- 代表千兆口 --- 允许通过的速率为1000Mbps = 1Gbps

Ethernet --- 代表百兆口 --- 100Mbps

11.

用户视图 --- 仅拥有查看配置的权限，但是并不能进行配置 --- < >

<Huawei>display ip interface brief --- 查看接口IP地址配置情况简表

Physical --- UP代表该接口具备物理层面的通讯条件

Protocol --- UP代表协议层面具备通讯条件

接口可以进行通信 --- 接口双UP

<Huawei>system-view --- 进入系统视图

Enter system view, return user view with Ctrl+Z.

[Huawei] ---- 系统视图的标志 -- [ ] ---- 可以进行全局类的配置

[Huawei]sysname aaa --- 给路由器修改名称

[aaa]

应用视图

[aaa]interface GigabitEthernet 0/0/0 --- 进入接口视图

[aaa-GigabitEthernet0/0/0]

[aaa-GigabitEthernet0/0/0]ip address 192.168.1.1

255.255.255.0 --- 配置IP地址

quit/q ---- 退回到上一个视图

[aaa-GigabitEthernet0/0/1]undo ip address 192.168.2.1 24 --- 删

除接口IP

[aaa-GigabitEthernet0/0/1]display this --- 查看当前视图的所有配

置

[aaa]display current-configuration ---- 查看路由器缓存中的配

置 --- 缓存的特性 --- 掉电丢失

<aaa>save --- 保存操作，将缓存中的数据保存到闪存中 --- 闪存的特

性 -- 掉电不丢失

<aaa>display saved-configuration --- 查看闪存中的配置信息

ctrl + Z ---- 直接回到用户视图

帮助系统

tab --- 可以自动补全命令

？ --- 可以查看命令后面跟的参数或者可以将所有可用命令展示出来

12.上网的方式

a.通过IP地址访问

b.通过域名进行访问

c.通过APP或者应用程序来访问

6.DNS协议----域名解析协议

典型的C/S架构协议

DNS的工作原理：上网前，先根据域名去找DNS服务器查对应的IP地址，之后再根据IP地址访问服务器。

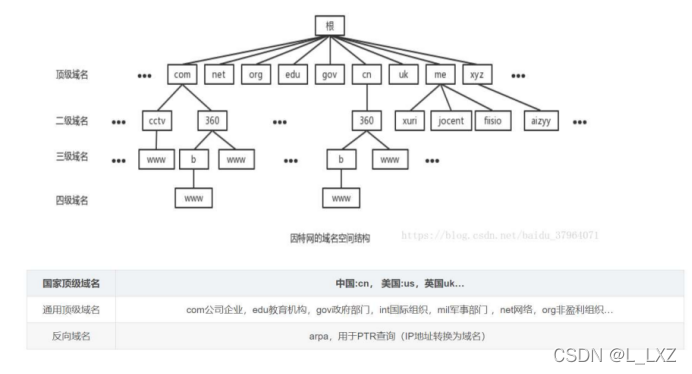

www.baidu.com---从右往左，域名等级逐级降低

sports.qq.com

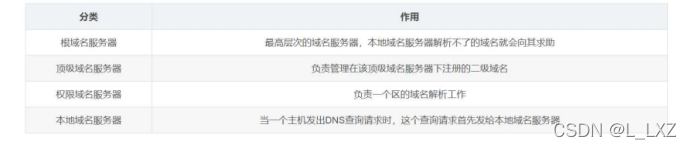

为了配合这种层次化的域名结构，我们的DNS服务器按照联机分布式系统来部署

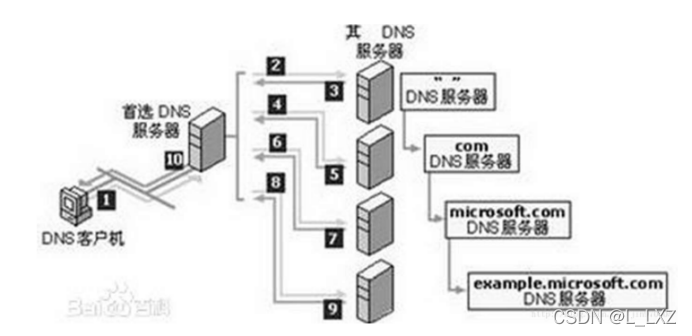

 DNS的查询-----递归查询

               迭代查询

电脑先以递归查询的方式访问本地DNS服务器，适用UDP 53号端口后，本地DNS服务器将使用迭代查询的方式去根服务器进行迭代查询，使用TCP 53端口，最终将解析的IP地址反馈给本地电脑

13.DHCP---动态主机配置协议

典型的C/S架构，UDP 67 68---DHCP客户端使用UDP 68,DHCP服务器使用UDP 67

第一种场景---计算机首次获取IP地址

客户端---服务器---广播包---DHCP-Discover

服务器---客户端---单播包/广播包---DHCP-offer---会携带一个可用的IP地址，暂时未客户端保留

客户端---服务器---广播包---DHCP-request---只选择第一个offer包中包含的IP地址

服务器----客户端--- 单播包/广播包----DHCP-ACK

DHCP-release----客户端主动释放

第二种场景---计算机再次获取IP地址

客户端---服务器---广播包---DHCP-request---只选择第一个offer包中包含的IP地址

服务器----客户端--- 单播包/广播包----DHCP-ACK/DHCP-NCK

DHCP - release ---- 客户端主动释放IP地址时使用

租期---1day

T1----租期的50%----12h

DHCP-request以单播的形式发送

T2----租期的87.5%---21h

DHCP-request以广播形式发送

1.启动DHCP服务器

[aaa]dhcp enable

2.创建地址池

[aaa]ip pool aa

Info: It's successful to create an IP address pool.

[aaa-ip-pool-aa]

3，配置地址池

[aaa-ip-pool-aa]network 192.168.1.0 mask 24

[aaa-ip-pool-aa]gateway-list 192.168.1.1 --- 配置网关信息

[aaa-ip-pool-aa]dns-list 114.114.114.114 8.8.8.8 ---- 配置DNS信

息

4，在接口选择全局配置

[aaa-GigabitEthernet0/0/0]dhcp select global
