MGRE+OSPF实验

上一次发的博客是MGRE实验，用的路由协议是rip，这一次将用OSPF路由协议进行MGRE的实验。

（1）R6为ISP只能配置IP地址，R1-R5的环回为私有网段

（2）R1/4/5为全连的MGRE结构，R1/2/3为星型的拓扑结构，R1为中心站点

（3）所有私有网段可以互相通讯，私有网段使用OSPF协议完成

本次实验的拓扑图为上图，条件注上。

1.先配置ip，然后利用缺省路由让中间的网段实现互通（即R1R2R3R4R5配置一条缺省指向中间的R6）。

2.建立tunnel接口，先在R1,R2,R3上配置MGRE，再开启ospf协议，开启ospf协议后，会发现r1只能和一个路由器建立邻居，原因是tunnel的ospf接口网络类型是p2p（点到点网络类型）所以只能建立一个邻居，所以修改接口网络类型以后，发现还是不能建立邻居完成，这是因为只有R1是中心站点（固定ip地址）所以R2和R3不能相互知道对端的存在，导致DR/BDR选举异常。因此在R1,R2,R3之间，只要一个DR就行了，取消BDR。即修改R2和R3的接口优先级。

[r3-Tunnel0/0/0]display this
[V200R003C00]
#
interface Tunnel0/0/0
 ip address 192.168.6.3 255.255.255.0
 tunnel-protocol gre p2mp
 source GigabitEthernet0/0/0
 ospf network-type broadcast 修改接口网络类型
 ospf dr-priority 0 修改接口优先级
 nhrp network-id 100
 nhrp entry 192.168.6.1 11.1.1.2 register

以上是R3的tunnel接口的举例

这样R1R2R3的部分就完成了，现在开始弄余下的：

3.在R1上再配置一个tunnel口，先在R3，R4，R5上配置MGRE，然后开启ospf,实现DR/BDR自动选举。tunnel口配置不同与之前的tunnel口不同的一个网段。注意：R1，R4，R5两两之间都要配置，因为都是固定的ip地址，所以源目ip地址都是可以写出来的。

#
 interface tunnel 0/0/1
 ip add 88.1.1.1 24
 tunnel-protocol gre p2mp
 source 具体ip
 destination 具体ip
#

R1/4/5向上面那样写就可以了，配置完成，自动选举DR/BDR。

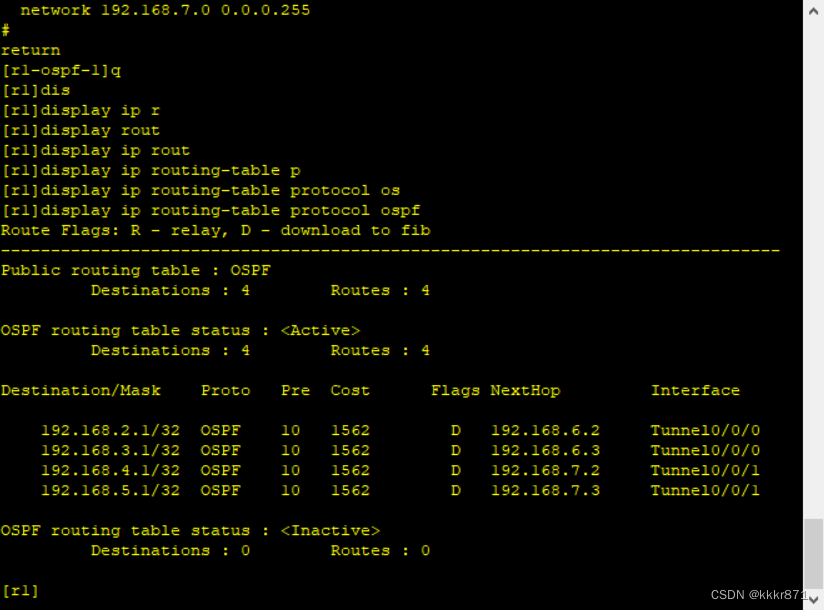

结果测试，只要R1的环回能够ping通R2-5的环回就可以了，说明试验成功。
