MGRE＋OSPF实验

最新推荐文章于 2025-12-04 20:51:06 发布
原创 最新推荐文章于 2025-12-04 20:51:06 发布 · 203 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#智能路由器

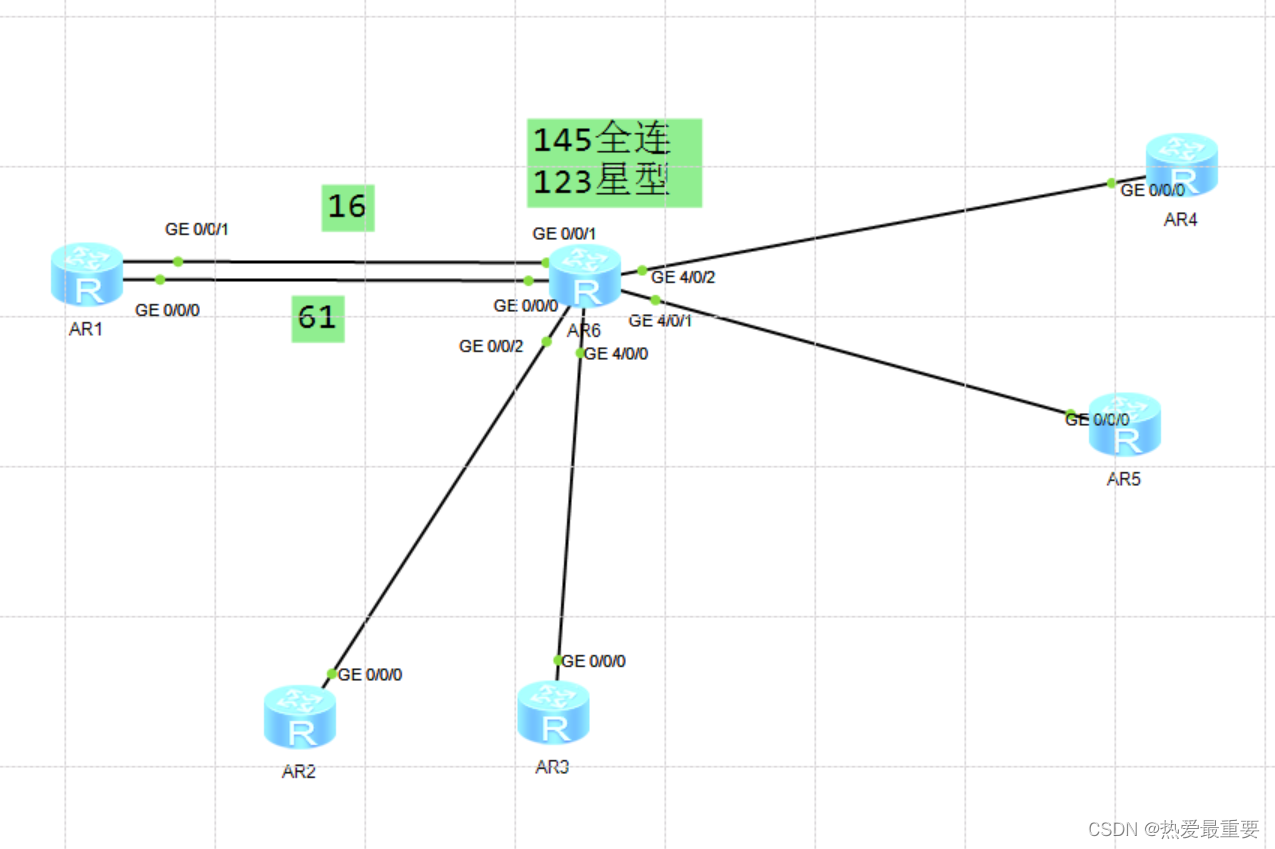

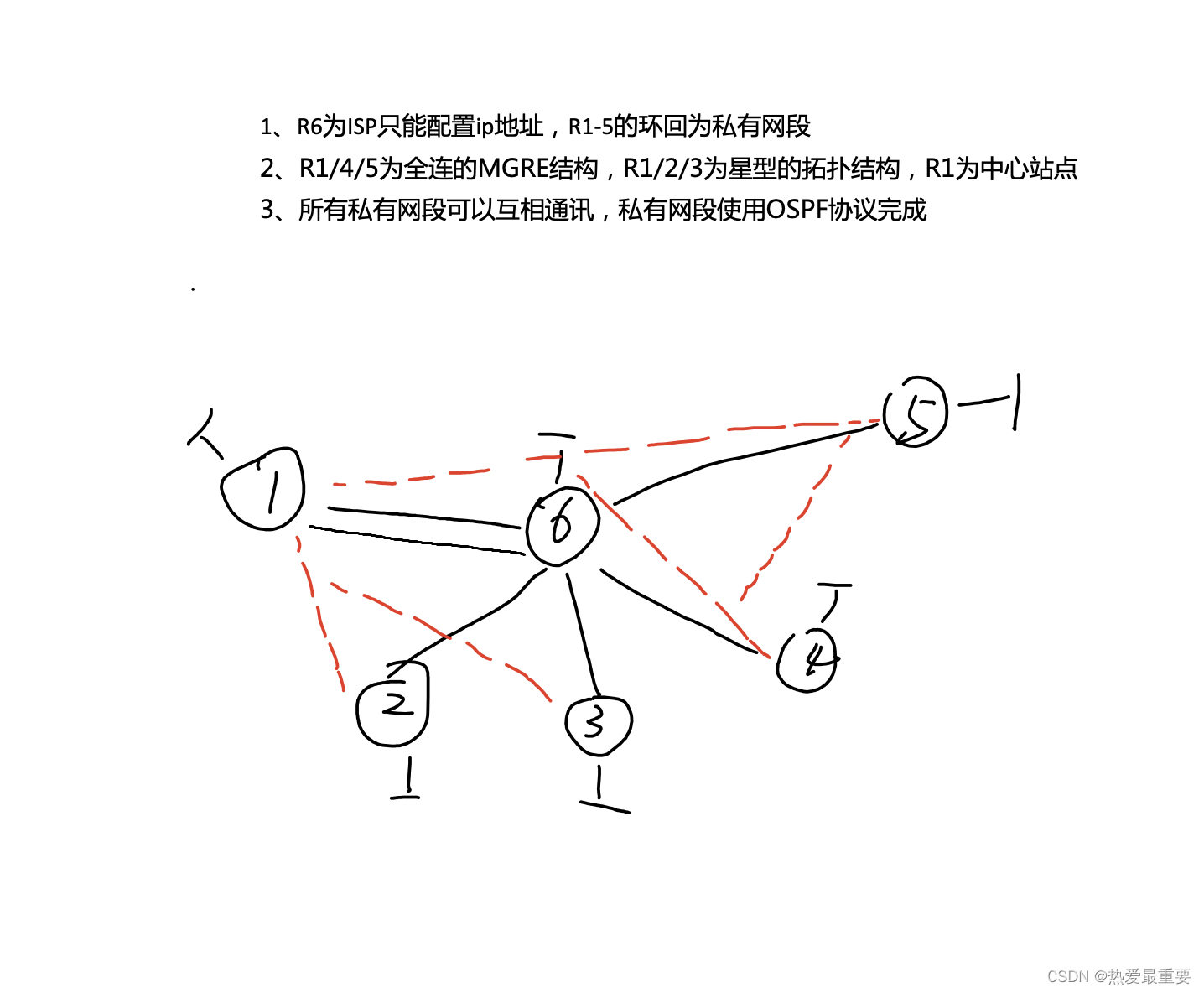

 R1,R2,R3为星型结构：

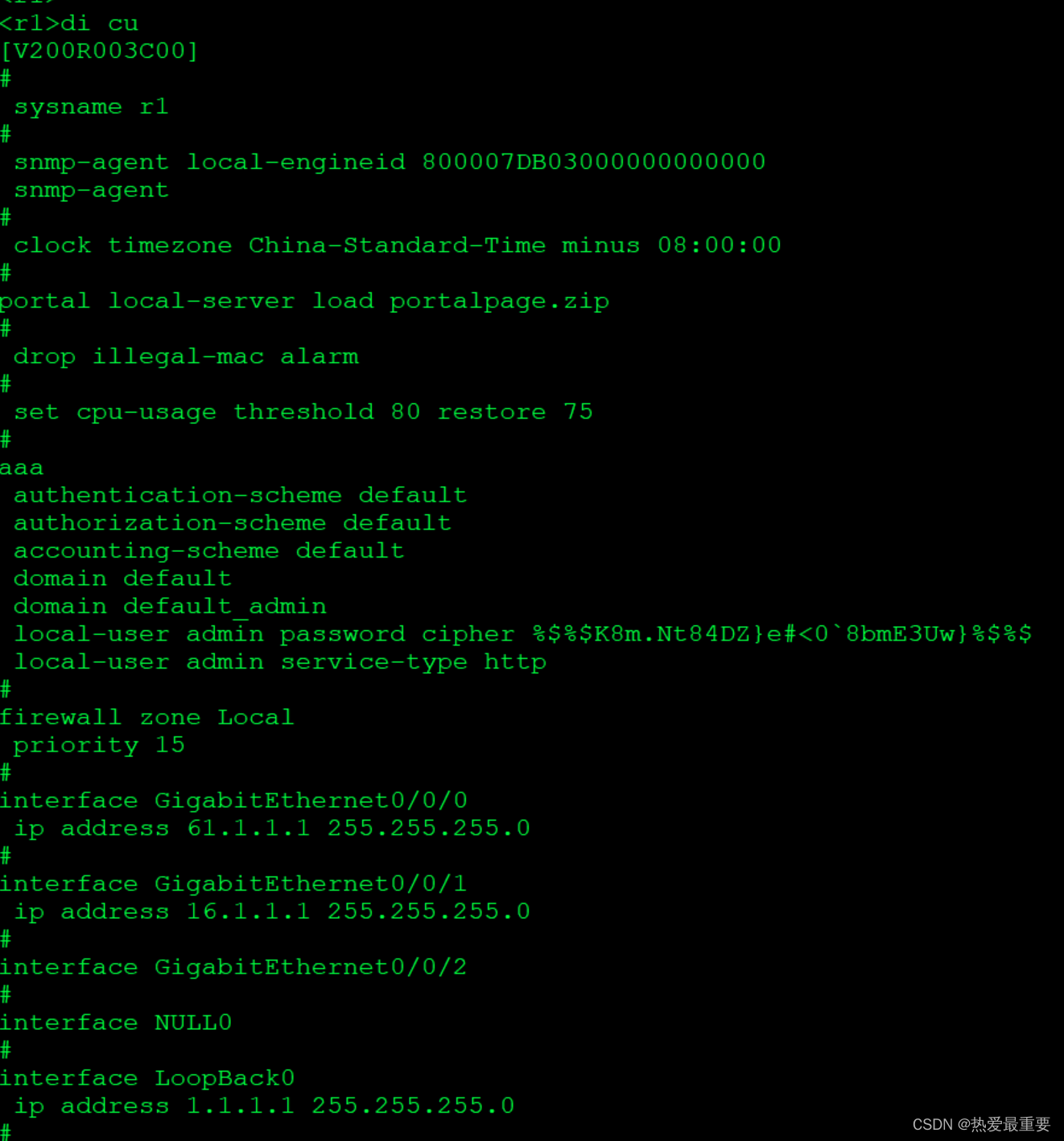

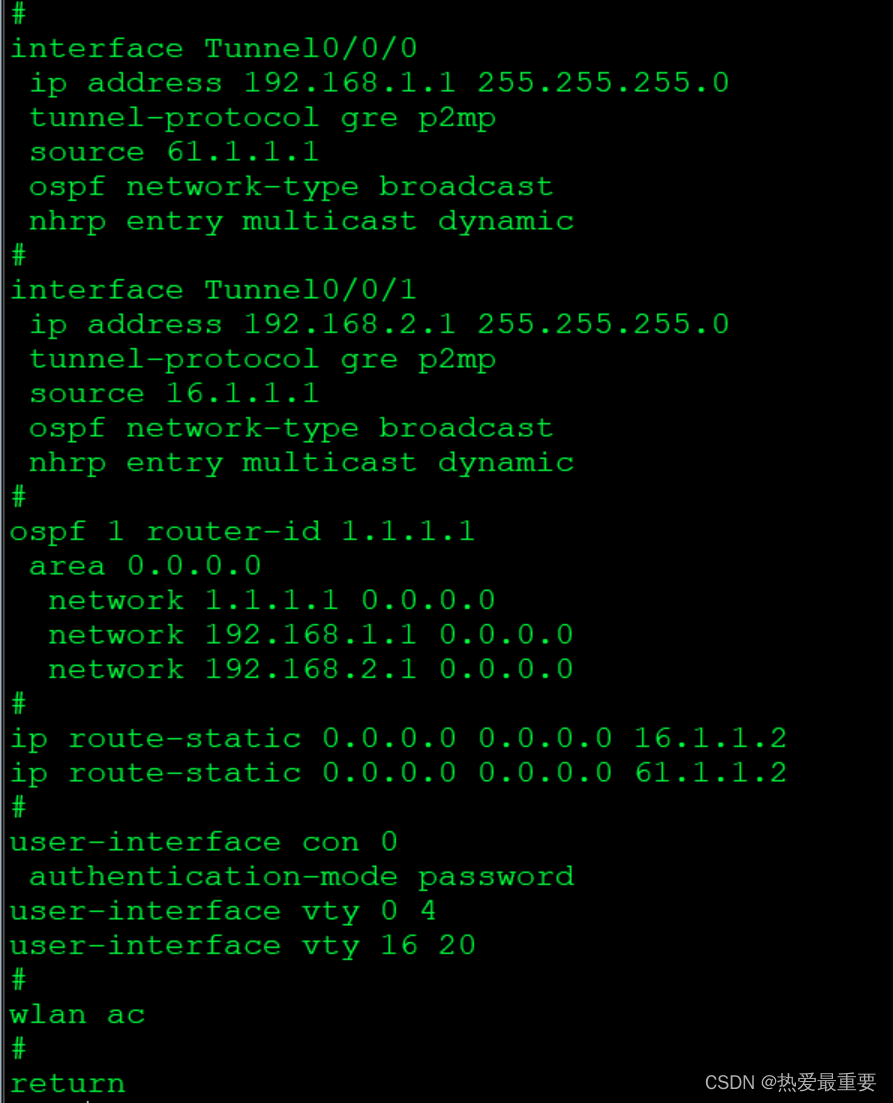

R1配置命令为：

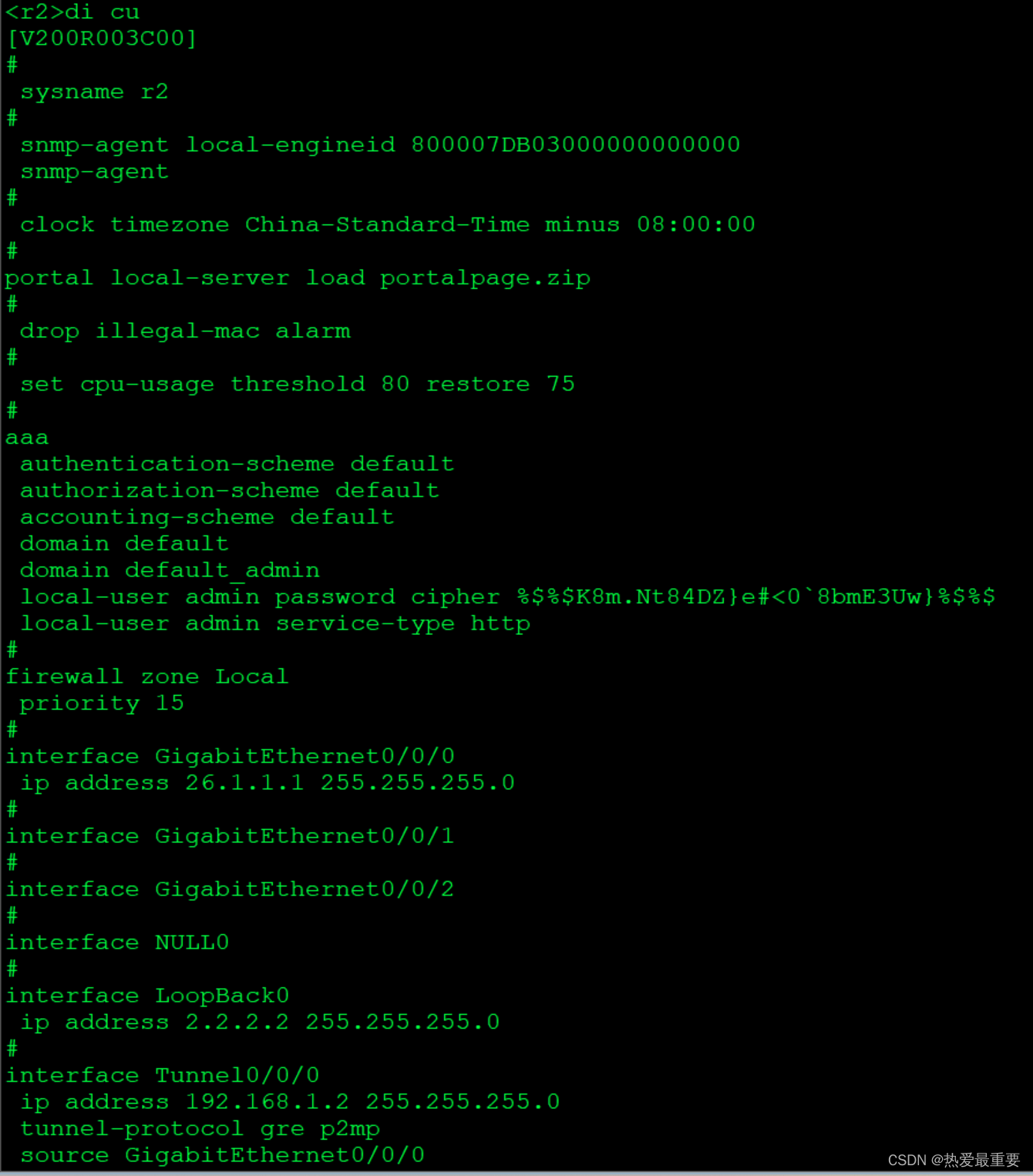

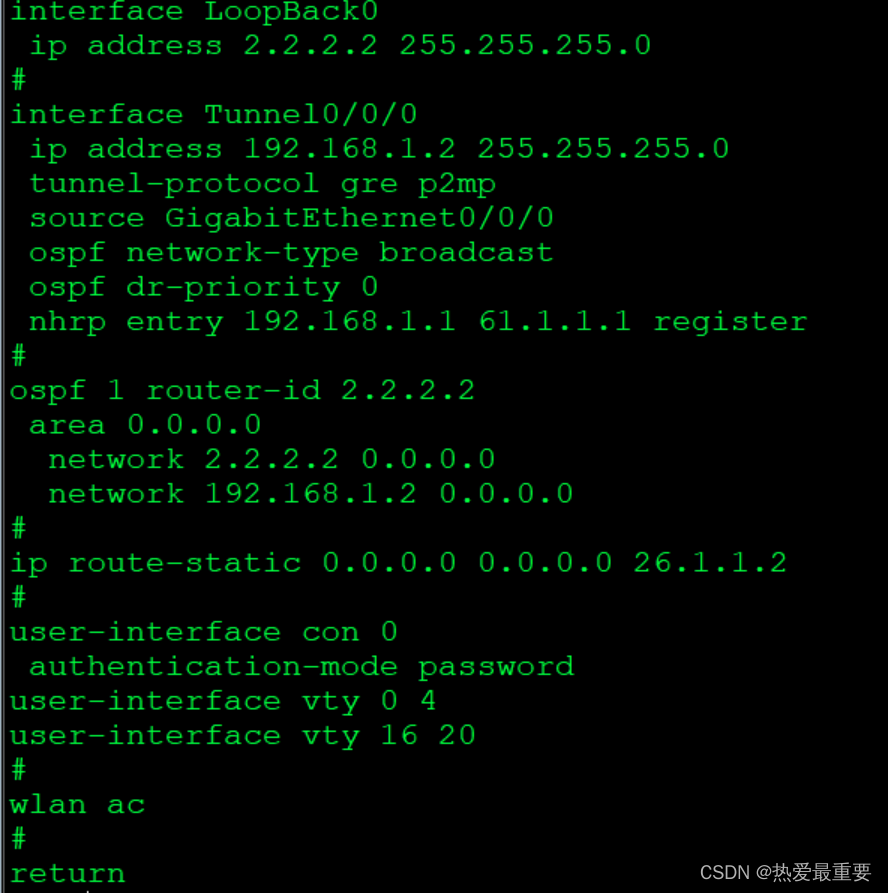

 R2配置命令

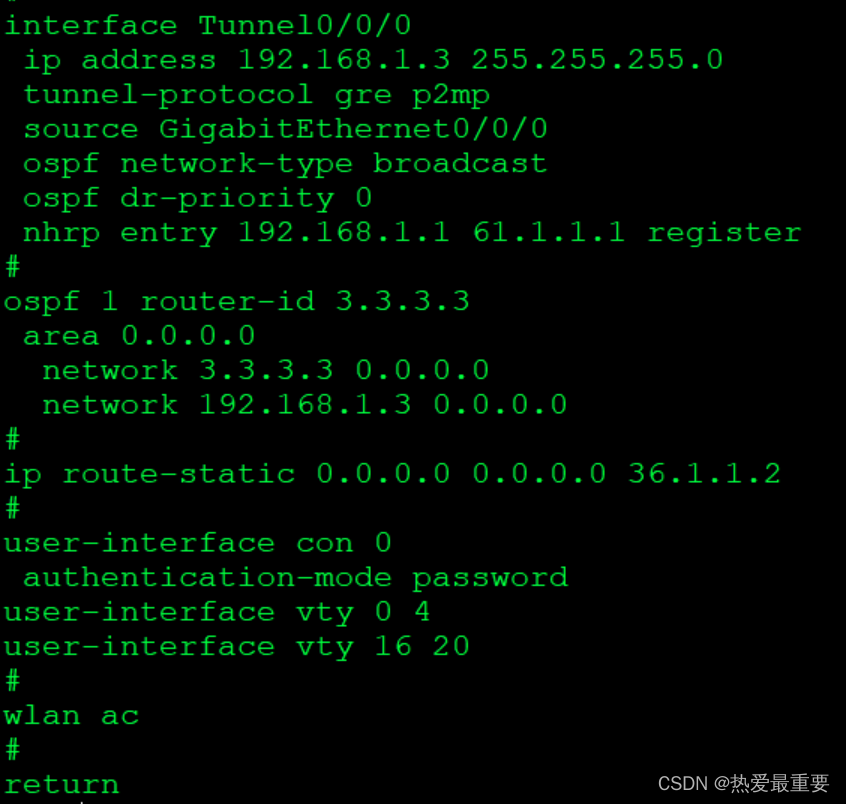

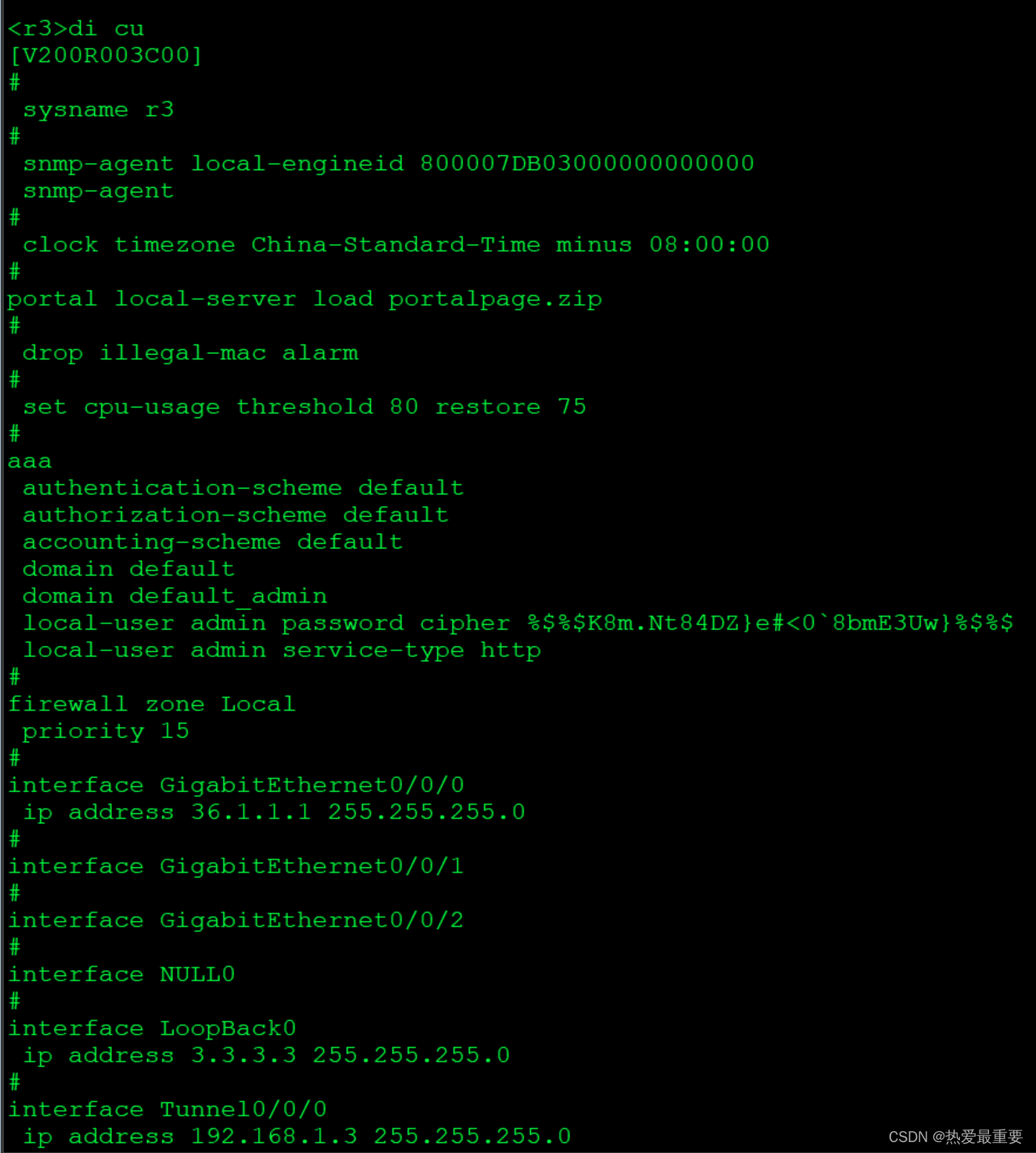

R3配置命令为

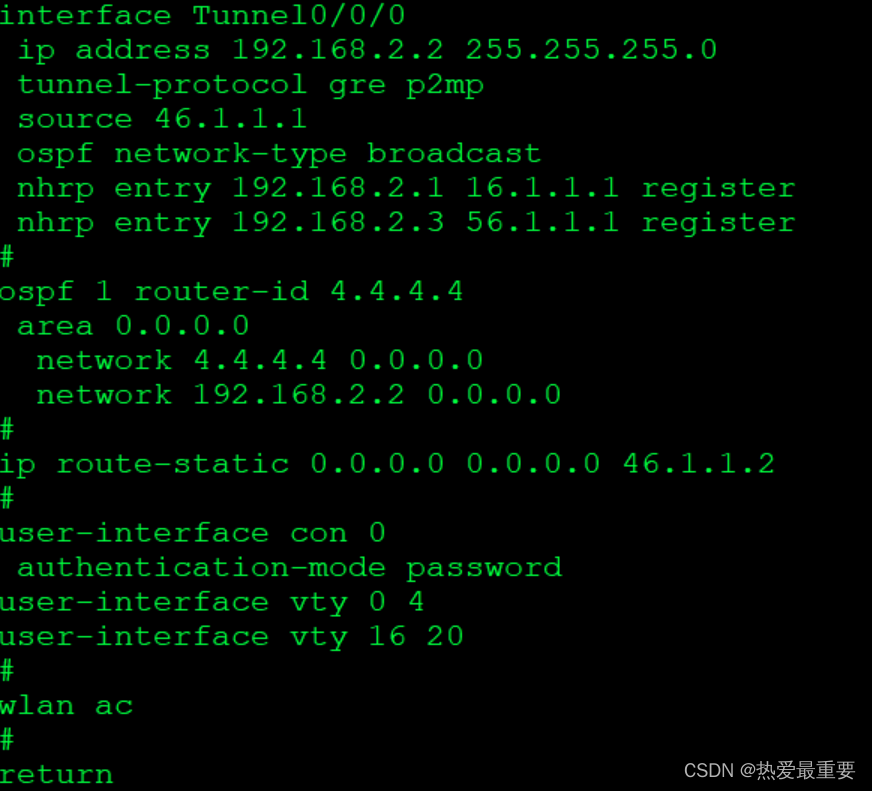

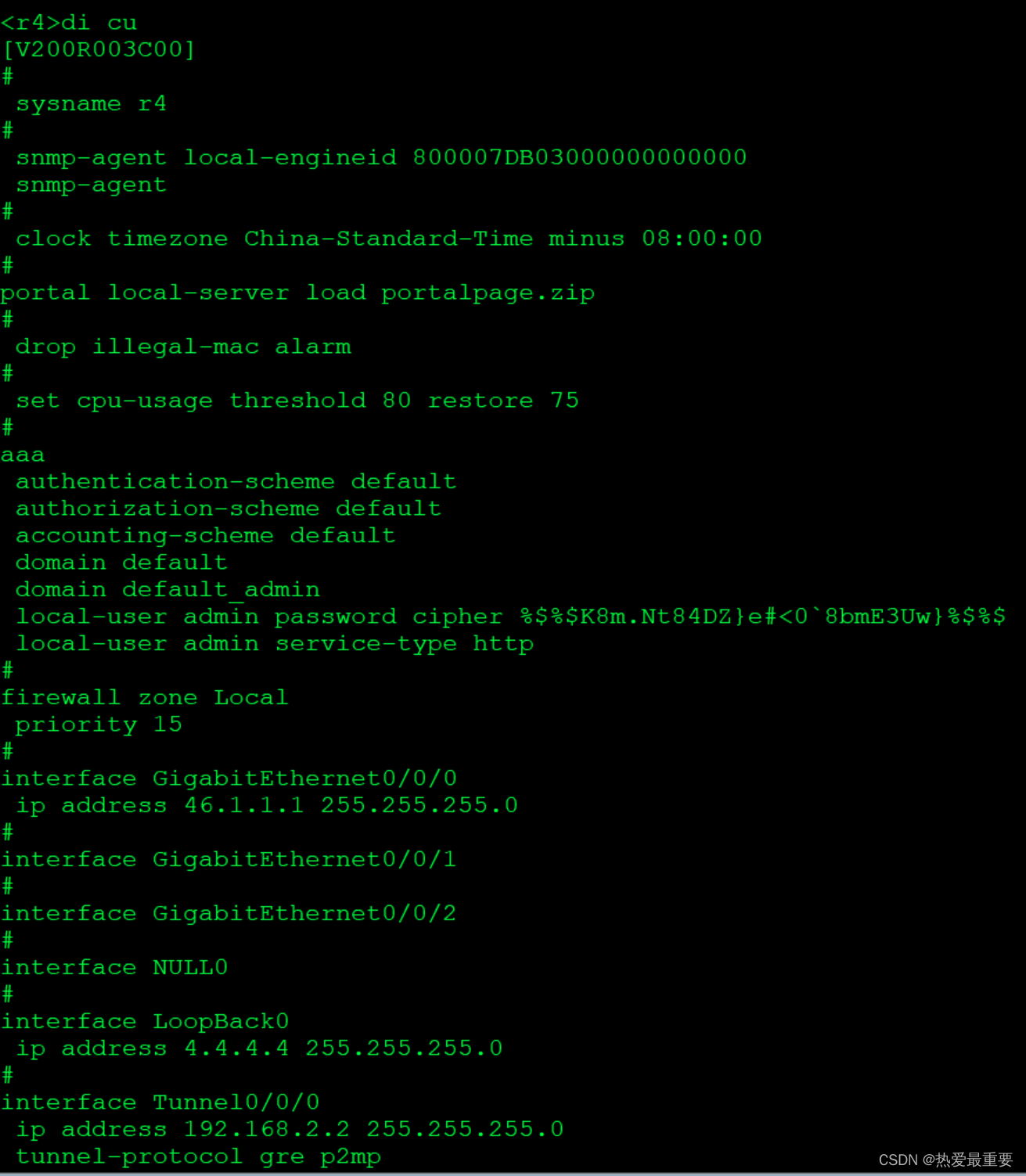

 R4配置命令为：

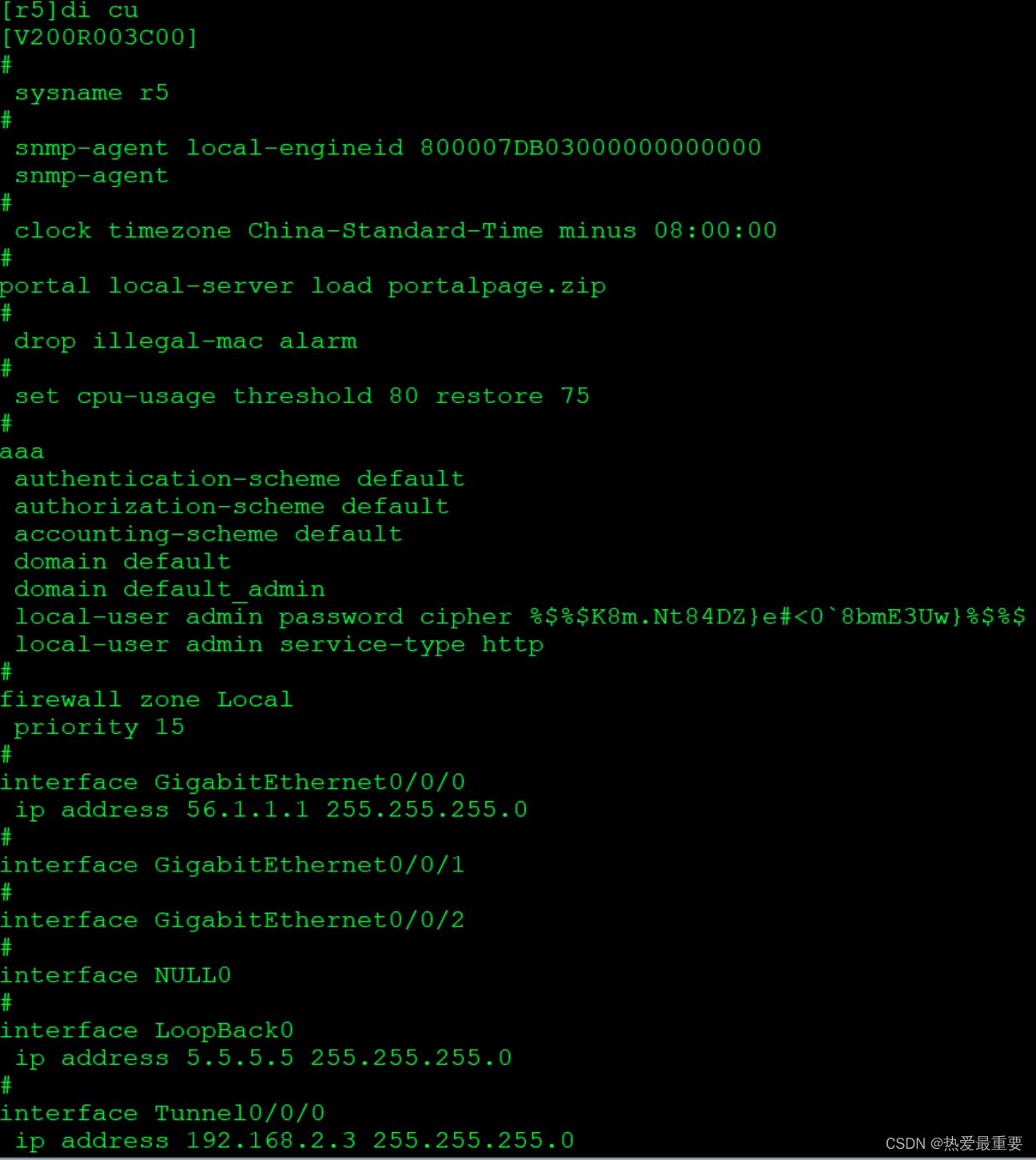

 R5配置命令为：

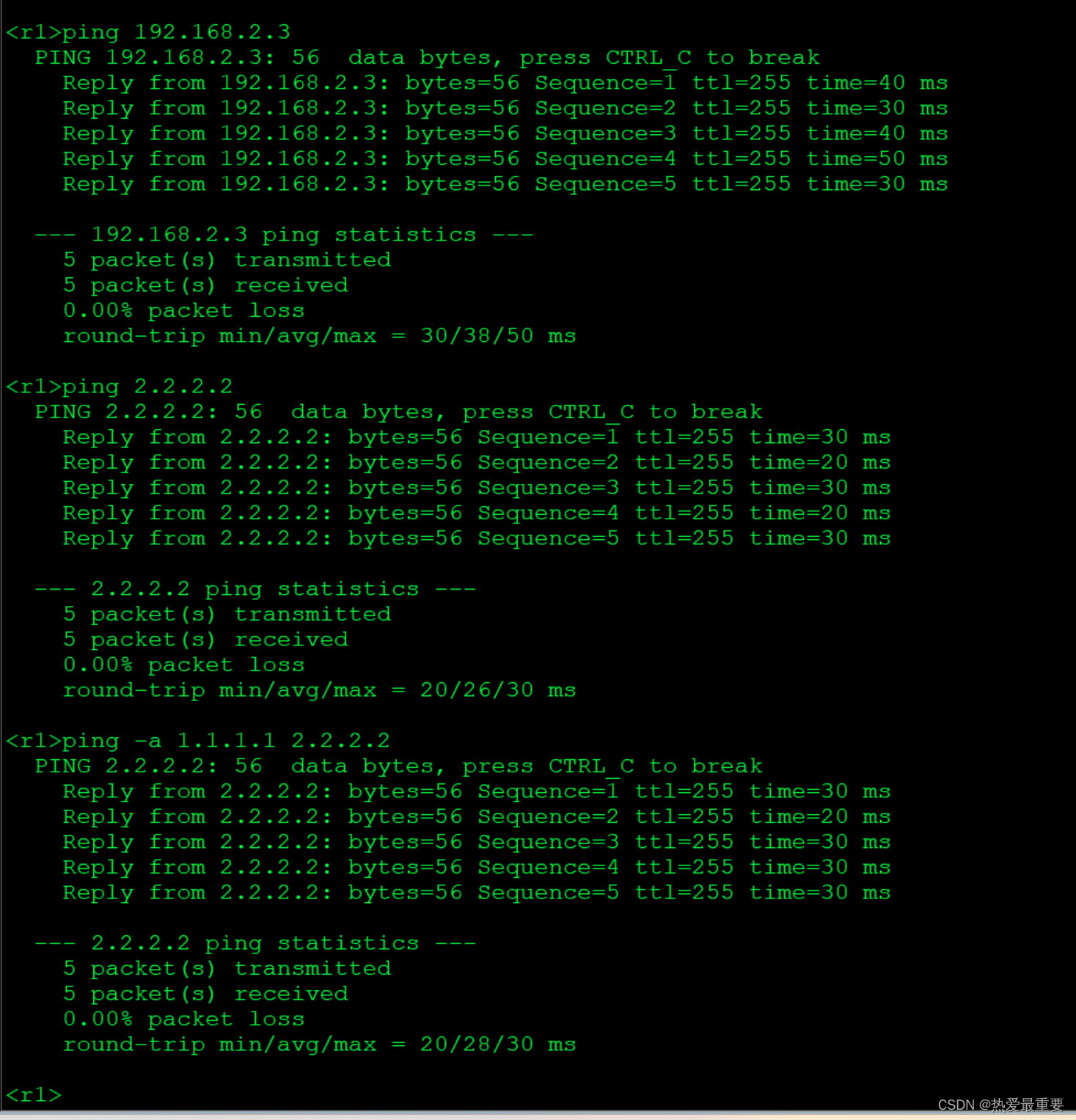

 测试：

 其他路由器均可ping通，不再赘述。
